三串12V10A锂电池BMS保护充电模块

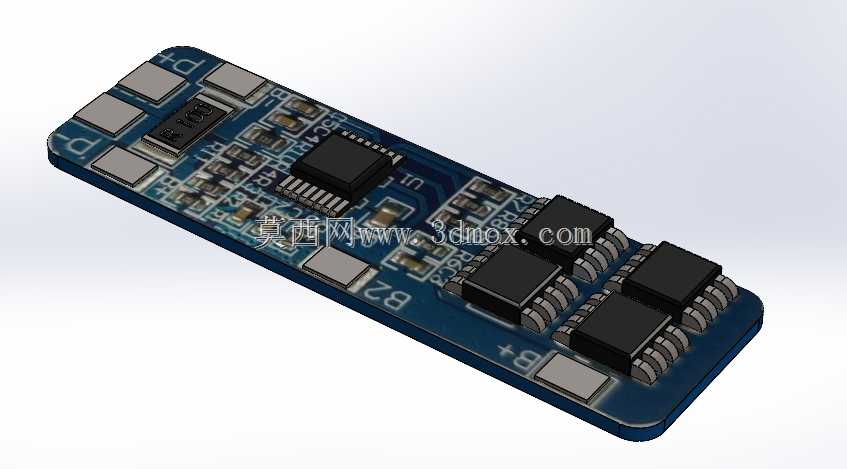

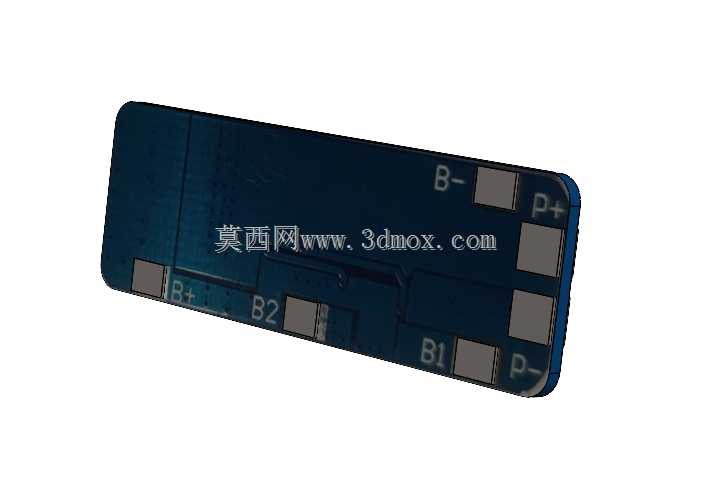

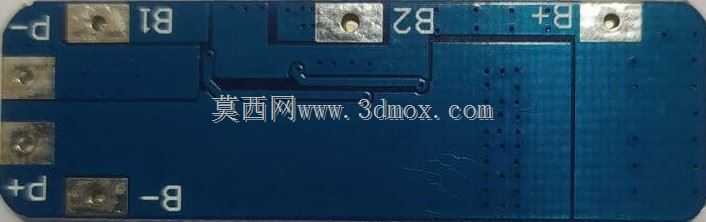

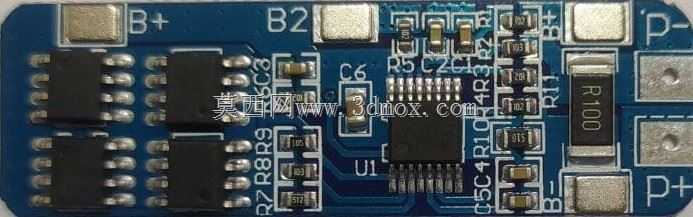

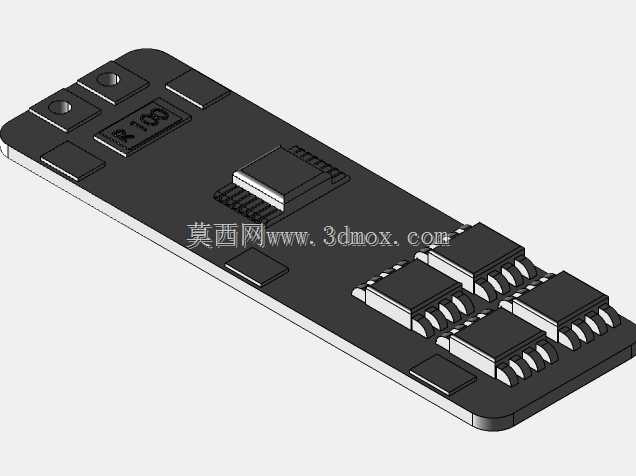

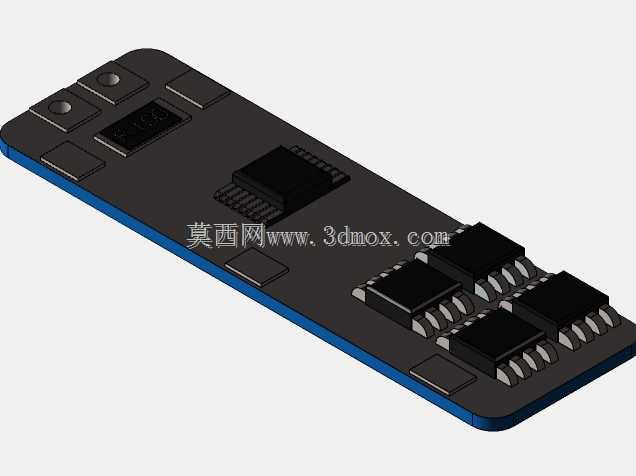

　　这款三串锂电池保护充电模块，主要面向小功率12V锂电池组的充放电管控场景，常见于便携储能电源、小型电动工具、备用供电模组、低速代步车的电池包配套环节，承担电芯过充过放防护、充放电电流限流、短路保护的核心作用，是18650三串锂电池组不可或缺的配套管控部件。从设计逻辑来看，模块采用长条窄版PCB布局，整体沿长度方向排布功率回路与控制回路，将大电流走线路径做了加宽覆铜处理，功率MOS管沿板边单侧排布，预留足够的散热空间，避免充放电过程中热量集中堆积影响器件寿命。控制芯片布置在板身中段，周边配套阻容采样器件紧贴芯片引脚布置，缩短采样信号走线长度，降低信号干扰带来的保护阈值漂移问题。板端标识清晰，B1、B2、

　　B-分别对应三节串联电芯的连接点位，P+、P-为充放电输入输出公共端，接线点位旁预留足够的焊盘尺寸，既可以直接焊接导线，也能适配对应规格的接插件焊接，满足不同组装场景的接线需求。安装边界上，板身整体厚度控制在元器件最高高度范围内，所有贴片元件均采用回流焊工艺贴装，无突出板身的插装元件，板边预留的安装空位可适配绝缘固定座或者热熔胶固定的安装方式，能直接嵌入电池包内部的空隙位置，不需要额外预留过大的安装空间。功能层面，模块可实现三节串联锂电池的单体电压采样，充电时当任意一节电芯电压达到过充阈值，自动切断充电回路；放电过程中当任意电芯电压跌落至过放阈值，切断放电输出；同时支持10A持续充放电电流通过，短路触发时可在极短时间内切断回路，

　　避免电芯过流损坏。设计过程中充分考虑了批量组装的工艺性，所有元件均采用通用标准贴片料，无特殊定制器件，PCB走线避开了易应力集中的板边位置，降低组装过程中出现板身断裂、焊点脱落的概率。实际选型使用时，需要注意接线顺序严格对应电芯极性，避免反接损坏模块，持续工作电流不要超出额定值，大电流工况下可根据实际散热条件适当降额使用，保证模块长期工作的稳定性。
