飞机起落架收放支撑结构三维设计

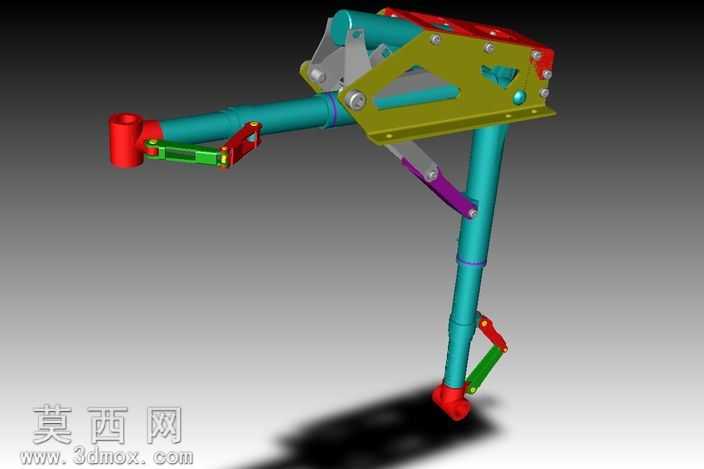

本作品为飞机起落架收放支撑结构的三维建模设计成果，整体建模过程严格遵循航空机械结构的设计逻辑，依托三维建模软件完成全零件的参数化构建，从核心承力立柱、斜向支撑臂到各铰接连杆、端部连接接头均单独创建独立零件特征，保证各部件的尺寸比例符合真实起落架的结构配比。建模阶段优先完成主体承力构件的搭建，主支撑立柱采用等径变壁厚的管状结构特征，通过拉伸、抽壳命令构建基础形态后，在铰接点位添加轴孔、安装凸台等细节特征，保证后续装配的同轴度精度；上部三角承力架作为核心承载基座，采用钣金类特征结合加强筋结构设计，通过放样、折弯命令构建出三角架的异形轮廓，在各铰接位置添加衬套安装位、螺栓过孔等细节，还原真实构件的装配需求。各活动连杆构件分别建模，不同长度的传动连杆通过两端铰接孔位的位置约束确定长度，在连杆表面添加减重槽、安装卡槽等细节，端部的红色连接接头采用实体拉伸结合圆角过渡处理，还原金属接头的厚重质感。材质与渲染阶段，针对不同部件的功能属性分配对应材质：主承力管柱赋予青蓝色金属漆材质，模拟航空构件常用的防护涂层质感，调整材质的粗糙度、反光度参数还原漆面的半哑光效果；上部承力架赋予军绿色硬质金属材质，添加轻微的磨损纹理提升真实感；各传动连杆根据功能分别赋予紫色、绿色的阳极氧化金属材质，端部接头赋予亮红色烤漆材质，铰接销轴赋予亮面金属材质，区分不同构件的视觉层次。渲染阶段采用三点布光方案，主光源从侧上方投射打出结构的主体阴影，辅助光源补全暗部细节避免结构死黑，背光源勾勒构件轮廓提升立体感，地面添加柔和的阴影接收面，让整体结构的展示更具空间感。结构设计上采用多连杆铰接的收放逻辑，各铰接点均保留合理的转动自由度，可直观演示起落架的收放运动轨迹，上部三角架与机身连接点位的布局符合航空起落架的受力传递路径，斜向支撑臂与主立柱形成稳定的三角受力结构，保证着陆冲击时的载荷可均匀分散到各承力构件，各活动连杆的布局避开收放过程中的运动干涉，整体结构紧凑，兼顾承载性能与收放空间需求，可作为航空机械结构教学、RC模型飞机改装的结构测试参考模型，也可用于机械原理课程中连杆传动、承重结构的案例演示素材。
