小型固定翼飞翼式航模结构设计

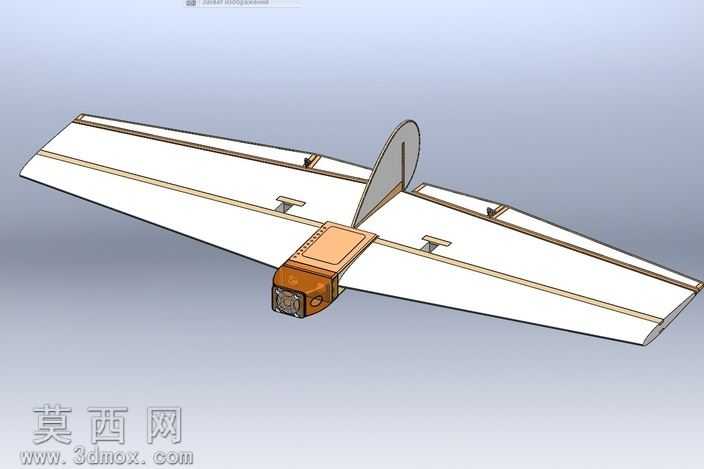

本作品为飞翼布局小型航模的三维结构设计，采用SolidWorks完成全参数化建模，整体遵循无尾飞翼的气动布局逻辑，省略常规固定翼的水平尾翼与垂直尾翼结构，仅在机翼中部后缘设置单块垂直安定面，兼顾航向稳定性与结构轻量化需求。建模过程中首先完成机翼主体的曲面构建，采用大展弦比平直翼构型，翼型选用适合低速飞行的平凸翼型，通过曲面放样命令生成机翼的流线型轮廓，机翼内部沿展向设计有两条平行的加强筋安装位，可嵌入碳纤维杆提升机翼整体抗扭抗弯性能，避免飞行过程中机翼出现形变影响气动效率。机身头部设计为独立的设备舱结构，采用圆角矩形截面造型，预留了动力电机、电池、飞控板的安装空间，设备舱与机翼主体通过卡扣式结构连接，便于后期设备调试与维护，设备舱前端预留螺旋桨安装位，匹配小型动力系统的安装尺寸。机翼后缘设计有分段式舵面安装位，可分别连接舵机实现升降与航向控制，舵面与机翼主体的铰接结构采用简化的合页式设计，降低装配复杂度同时保证舵面转动顺畅。材质渲染方面，机翼主体采用白色轻木蒙皮质感，加强筋与设备舱外壳采用浅棕色航空层板材质，垂直安定面采用半透明磨砂塑料质感，还原航模制作常用材料的视觉特征，渲染过程中调整了材质的反光度与粗糙度参数，让整体模型呈现真实的手工航模质感。设计思路上优先考虑低速飞行的稳定性与制作便捷性，所有零部件均采用规则几何造型，无复杂异形曲面，既适合3D打印制作零部件，也可作为手工制作航模的结构参考，整体重心位置设计在机翼平均气动弦长的30%位置，匹配飞翼布局的重心要求，保证飞行时的俯仰稳定性，各部件的连接位置均预留了装配公差，避免实际制作时出现装配干涉问题。
