环形对置活塞二冲程内燃机三维设计

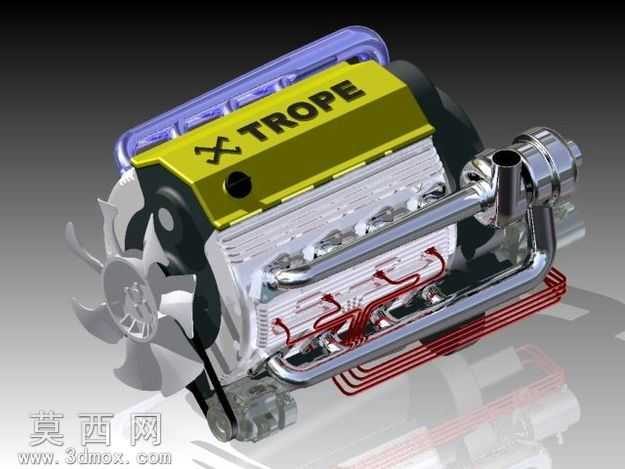

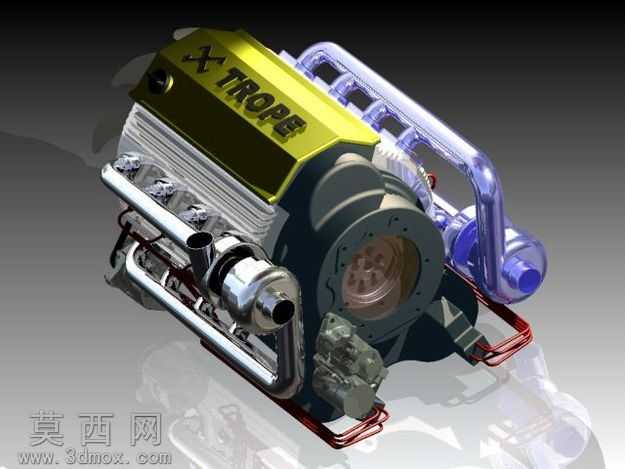

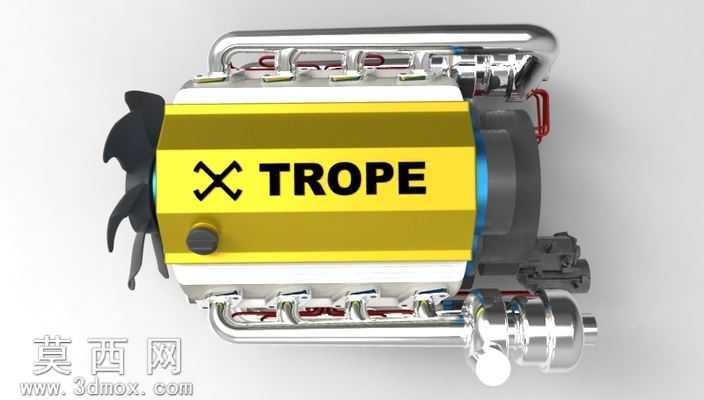

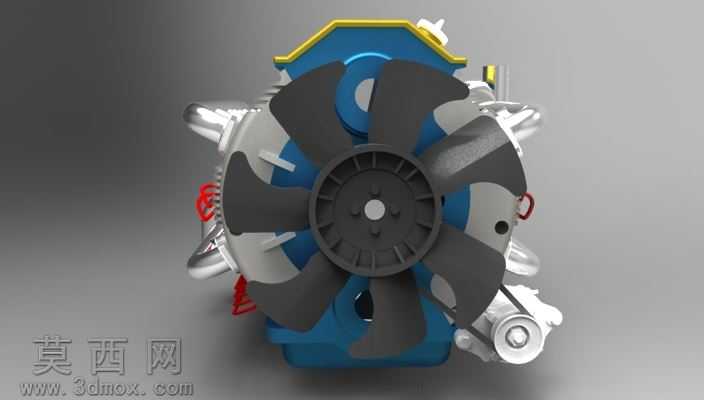

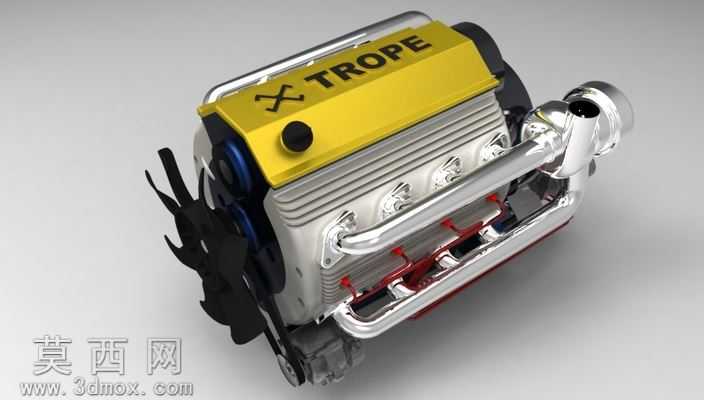

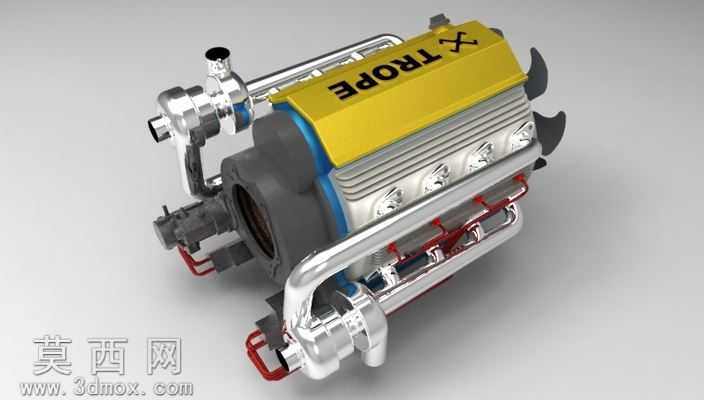

本模型为环形对置活塞结构的二冲程内燃机三维设计，建模阶段围绕环形缸体的特殊构型展开，首先完成中心旋转摆动活塞固定梁的参数化建模，规避传统内燃机活塞侧击、偏磨的结构缺陷，所有滑动配合面均做等距间隙预留，匹配活塞环密封结构的安装位。缸体散热鳍片采用阵列特征完成建模，每片鳍片的厚度、间距均参考风冷发动机散热需求设定，保证散热面积与结构强度的平衡。进排气道采用光滑曲面建模，内壁做连续曲率过渡，优化uni-flow扫气路径的气流通过性，降低进排气阻力损失。曲轴连杆机构采用对称布局建模，平衡往复运动惯性力，取消传统发动机的平衡轴结构，简化整体传动路径。外观渲染阶段，缸盖部分采用亮黄色金属烤漆材质，表面添加清晰的品牌标识做细节点缀，缸体主体采用铸铝磨砂材质，还原铝合金压铸壳体的细腻颗粒质感，进排气歧管采用抛光镀铬金属材质，模拟不锈钢管件的高反光镜面效果，散热风扇采用黑色工程塑料材质，添加扇叶表面的注塑纹理细节，点火线束采用红色橡胶材质，还原高压导线的哑光质感。模型整体结构紧凑，通过环形布局将活塞运动轨迹约束在环形缸体内，实现活塞无侧压运动，降低机械摩擦损耗，同时对置活塞的布局可实现更高的功率重量比，建模过程中对所有运动部件做干涉检查，验证活塞往复运动、曲轴旋转过程中无部件碰撞，各密封面的配合精度满足内燃机压缩比要求，整体模型完整还原了该款特殊构型内燃机的内外结构，可用于动力原理演示、结构方案验证使用。
