雷诺K4M发动机进气歧管结构设计

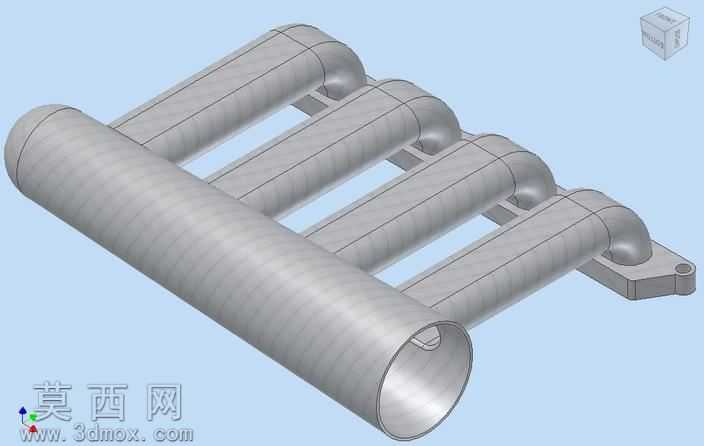

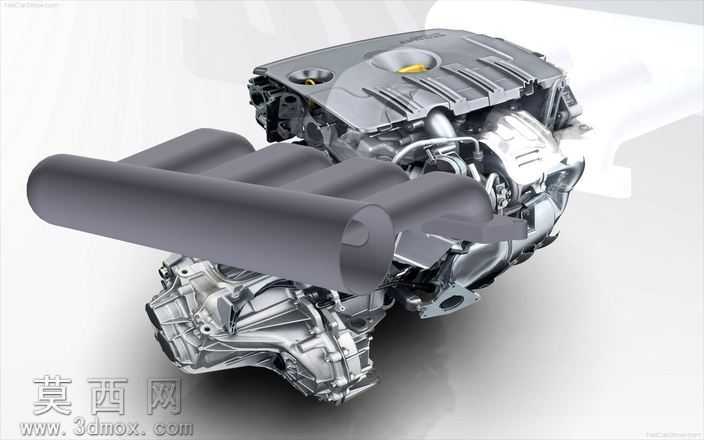

本作品为适配雷诺K4M系列发动机的进气歧管三维建模设计，建模阶段依托Autodesk Inventor平台完成全参数化特征构建，首先基于发动机缸盖进气口的安装定位基准，确定歧管的整体安装法兰轮廓，精准匹配四个进气道的对应位置与倾斜角度，保证进气通路与缸盖气道的同轴度偏差控制在合理公差范围内。主体进气腔采用大曲率圆弧过渡的腔体结构，建模过程中通过扫掠、放样等特征命令构建光滑的内腔曲面，避免气流通道出现突兀的折角与截面突变，以此降低进气过程中的气流阻力，提升各气缸进气的均匀性。四个独立的进气支管采用等长化设计思路，通过调整各支管的弯曲弧度与走向，保证四个气缸的进气路径长度差值控制在极小范围内，让各缸的进气充量效率保持一致，优化发动机的怠速稳定性与动力输出平顺性。材质设计上，主体歧管采用玻纤增强尼龙材质参数进行渲染设置，表面设置细腻的哑光磨砂质感，安装法兰位置添加轻微的合模线细节，进气口端面设置光滑的机加工面质感，金属嵌件位置赋予金属光泽材质，还原量产进气歧管的真实材质表现。结构设计上充分考虑实际装配需求，在法兰对应位置预留螺栓安装孔位，在腔体下部设置传感器安装凸台与固定支脚，支脚位置添加加强筋结构提升整体刚性，避免发动机运行过程中产生共振异响。渲染阶段采用影棚级布光方案，主光源从侧上方45度角照射，突出歧管曲面的流畅弧度与结构层次，辅光源补光弱化暗部死黑区域，添加柔和的地面反射效果，清晰展现模型的整体轮廓与细节特征，所有结构参数均经过完整计算校核，可直接用于后续的仿真分析、3D打印验证或开模生产参考。
