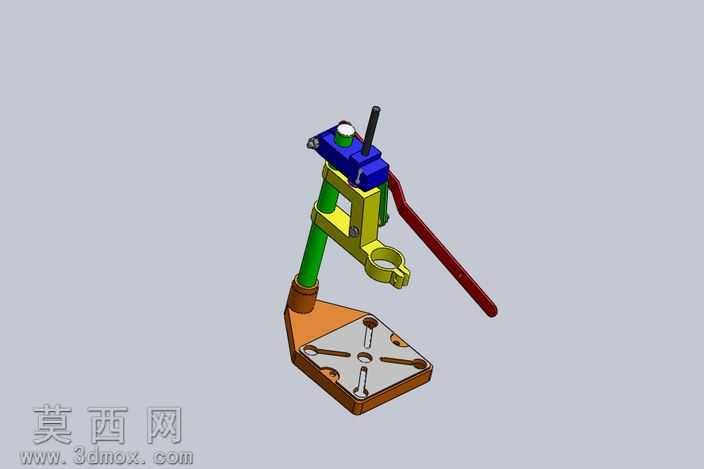

手动台式压紧工装夹具三维结构

本作品为手动台式压紧类工装夹具的三维设计成果，建模阶段采用SolidWorks完成全参数化零件搭建与装配约束，首先对底座、立柱、操作手柄、压头组件、锁紧机构等核心零件进行独立草绘建模，针对底座的安装定位槽、立柱的导向配合面、手柄的铰接传动位等关键结构，均采用精准的尺寸约束与几何约束搭建，确保各零件间的配合公差符合实际工装的装配要求，无干涉错位问题。渲染阶段对不同功能部件赋予差异化材质表现：金属结构件采用哑光铸铁与镀锌钢材材质，还原工装设备的金属质感与耐磨属性；操作手柄赋予防滑浸塑材质，模拟实际使用时的握持触感；压头与定位块采用硬质合金材质表现，突出工装的工作端耐磨特性；底座的安装孔位做了倒角与沉头细节处理，还原真实机加工件的工艺特征。结构设计上采用杠杆式手动传动原理，通过长手柄的力臂放大效应实现小操作力下的大压紧力输出，立柱部分设置高度调节结构，可适配不同高度工件的压紧需求，底座开设多组T型定位槽与安装孔，既可以通过螺栓将工装固定在工作台面，也可通过定位销快速装夹不同规格的待加工工件，铰接部位预留合理的转动间隙，确保手柄操作顺畅无卡滞，压头下方设置浮动压块结构，避免压紧过程中对工件表面造成压伤。设计思路围绕小型加工工位的快速装夹需求展开，摒弃复杂的气动、液压驱动结构，采用纯手动机械结构实现稳定压紧功能，整体结构紧凑、操作便捷，无需外接动力源即可独立完成装夹作业，适合小批量零件加工、工件粘接固定、小型装配工位的压紧定位场景，建模过程中对所有运动部件做了干涉检查与运动仿真验证，确保手柄下压、抬起的全行程内各零件无碰撞，压头的下压行程与压紧力输出符合手动工装的使用需求，各零件的结构均兼顾加工工艺性，无难以加工的复杂曲面与特殊结构，可直接导出工程图用于实际加工制作。
