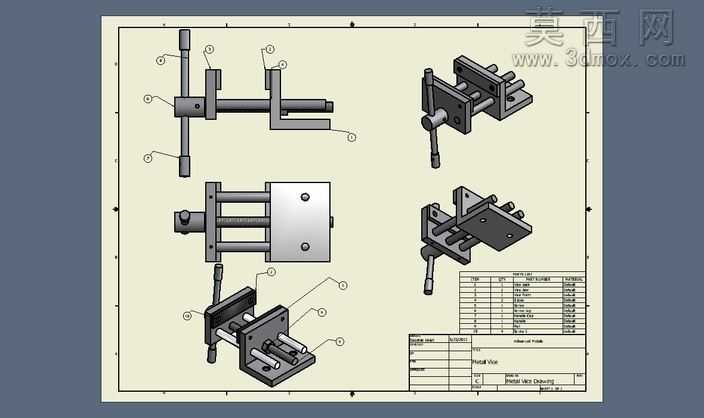

手摇式螺杆进给金属夹持工装结构

该三维模型采用Autodesk Inventor完成全参数化建模，整体围绕手动夹持作业的功能需求展开结构设计，建模过程中严格遵循机械装配的公差配合逻辑，对每一处零件的装配约束都做了精准定义，确保各运动部件可实现符合实际工况的动作模拟。模型整体以金属材质为核心材质设定，渲染阶段为底座、固定立板、活动夹板等结构件赋予了哑光灰铸铁材质，表面添加了细微的磨砂质感与均匀的金属颗粒纹理，还原铸铁件经机加工后的真实表面状态；为三根平行导向光杆、传动螺杆、手摇柄赋予了抛光钢材材质，调整了金属反射参数与高光粗糙度，呈现出光滑圆柱面的金属反光特性；固定夹板上的黑色缓冲垫则赋予了硬质橡胶材质，添加了细微的哑光漫反射效果，与金属构件形成明确的材质区分。结构设计上，模型采用卧式双导向杆配合单传动螺杆的经典装夹布局，L型底座作为整个机构的承载基础，一侧垂直安装带安装孔的固定立板，三根平行光杆两端分别固定在固定立板与端部支撑座之间，活动夹板通过直线轴承套接在导向光杆上，可沿光杆轴线方向平稳滑动，避免夹持过程中出现偏摆错位；传动螺杆穿过端部支撑座的螺纹孔与活动夹板形成传动配合，螺杆末端连接带防滑握柄的手摇操作杆，摇动手柄即可带动螺杆旋转，进而驱动活动夹板沿导向杆往复移动，实现对工件的夹紧与松脱动作；固定夹板与活动夹板的相对夹持面做了平行度优化，同时预留了防滑垫安装位，可有效增大夹持摩擦力，避免装夹工件时出现打滑移位。设计思路上，该结构优先考虑手动操作的便捷性与装夹的稳定性，整体结构紧凑无冗余零件，所有受力部件的厚度、连接位置都经过力学合理性校验，既保证装夹时的结构刚性，又控制整体重量便于工位布置；建模过程中对所有标准件如紧固螺丝、光杆、螺杆都采用了参数化标准件库调用，确保零件尺寸符合通用机械设计规范，同时对活动部件的运动行程做了限位设计，避免操作时活动夹板脱出导向杆，完整还原了手动夹持工装的实用功能与结构细节，可直接用于机械教学演示、工装设计参考或二次优化开发。
