直列五缸内燃机曲轴结构三维建模

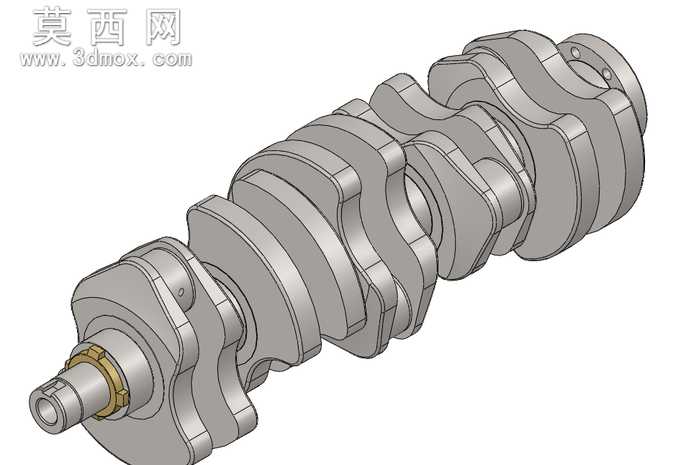

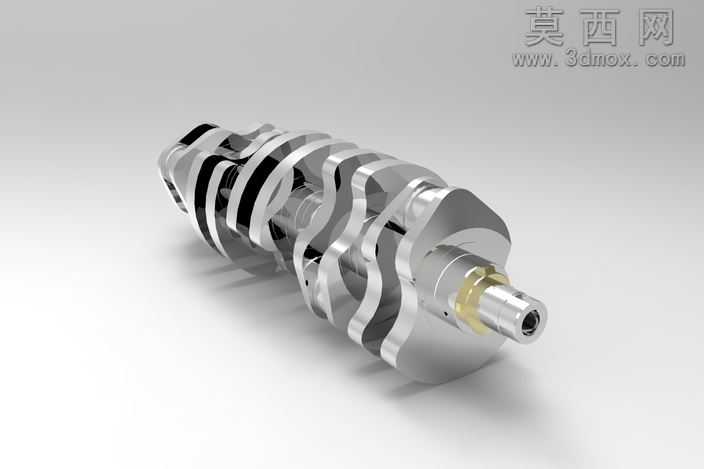

本模型为参照真实量产直列五缸内燃机曲轴完成的1:1三维建模，建模全程严格遵循实物逆向测绘的尺寸参数，所有几何特征、形位公差匹配实体零件的真实设计标准，未做任何简化或艺术化改动，可直接用于结构验证、装配模拟、教学演示等场景。建模过程中首先梳理曲轴的核心结构逻辑：曲轴作为内燃机动力输出的核心回转零件，需要将活塞连杆组传递的往复直线运动转化为旋转运动输出，因此整体采用整体式锻造结构的设计思路，依次完成主轴颈、连杆轴颈、曲柄臂、平衡块、前端驱动轴段、后端飞轮连接法兰的特征搭建。建模时优先保证各轴颈的同轴度、连杆轴颈相对于主轴颈的偏心距精度，五个连杆轴颈按照五缸发动机的点火间隔角完成周向角度排布，确保各缸做功行程的相位差符合动力输出平顺性要求；每个曲柄臂对应位置集成一体式平衡块，平衡块的轮廓、配重质量经过参数化匹配，抵消曲轴高速回转时的往复惯性力与旋转惯性力，降低运转振动。材质表现上，模型还原了锻钢曲轴的金属质感，对轴颈表面做了高精度磨削的质感处理，前端油封轴段、键槽、锁紧螺母安装位、后端法兰的定位销孔、螺栓连接孔等细节特征均完整还原，没有遗漏细小的工艺结构。渲染阶段采用工业产品常用的等轴测视角展示，搭配柔和的环境光突出曲轴各段的曲面过渡与结构层次，清晰呈现曲柄臂的流线型轮廓、轴颈与曲柄臂的圆角过渡结构，这些圆角设计是为了降低应力集中，提升曲轴的疲劳强度，完全符合真实曲轴的工艺设计要求。整个建模过程从结构原理出发，每一处特征都对应真实零件的功能需求，没有冗余设计，完整复现了五缸曲轴的复杂空间结构，能够直观展示多缸曲轴的排布规律与结构特点。
