钢结构跨路行人天桥三维设计模型

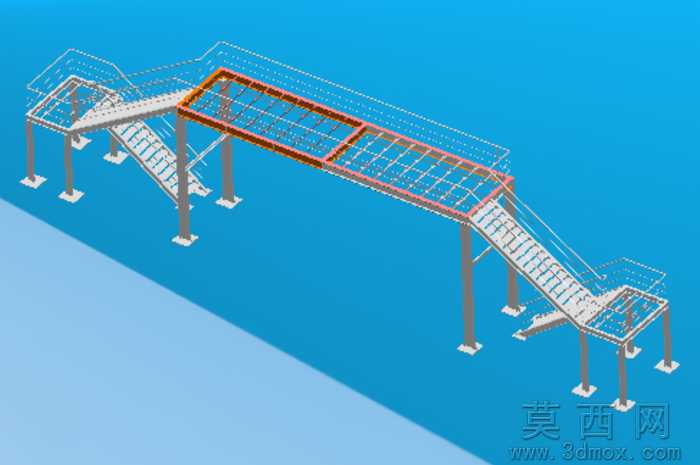

本模型为跨路通行用钢结构行人天桥，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循钢结构工程设计规范，对各构件的尺寸比例、连接节点进行1:1还原，整体结构完整无缺失构件。模型主体采用多段式钢桁架主梁结构，主梁框架以H型钢作为主承重纵梁，搭配横向槽钢次梁形成桥面承载基底，桥面区域预留铺装层安装位，两侧设置连续式安全防护栏杆，栏杆采用圆钢与扁钢组合的格栅式设计，兼顾防护性能与通透视野。天桥两端分别设置双跑钢结构梯道，梯道踏步采用花纹钢板成型设计，梯段两侧同步设置与桥面同规格的防护栏杆，梯道与主梁连接位置做加强肋板处理，保障通行荷载下的结构强度。全桥共设置六组落地支撑立柱，立柱底部设计方形混凝土预埋支座板，通过地脚螺栓实现与基础的刚性连接，立柱与主梁连接位置设置加劲肋板，分散主梁传递的竖向荷载与水平荷载。渲染阶段采用工业蓝纯色背景突出模型主体，钢结构构件统一赋予哑光银灰色金属材质，主梁边缘的安全警示区域赋予醒目的橙红色涂装材质，支座部分赋予浅灰色混凝土材质，通过光影渲染清晰呈现各构件的装配关系与空间层次。设计过程中充分考虑行人通行的净空要求、梯道坡度合理性、栏杆防护高度合规性，各构件之间的连接节点均按照实际焊接、螺栓连接的工艺要求建模，可直接用于结构受力验算参考、施工方案可视化展示、钢结构构件预制加工参考，完整还原了落地式钢结构人行天桥的全部结构特征，无冗余建模元素，各部件可单独拆解编辑，适配后续的工程深化设计、方案汇报演示等使用场景。
