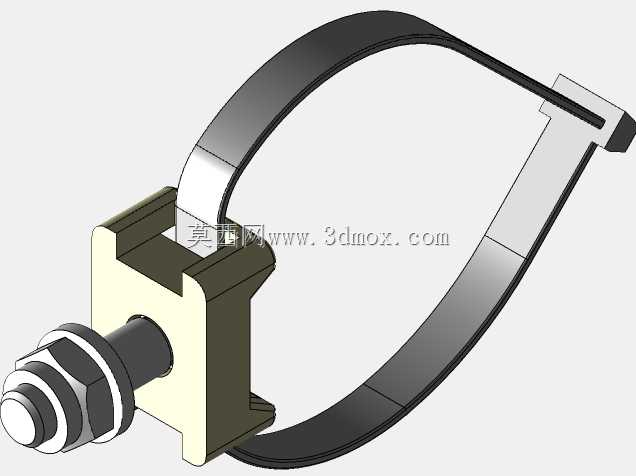

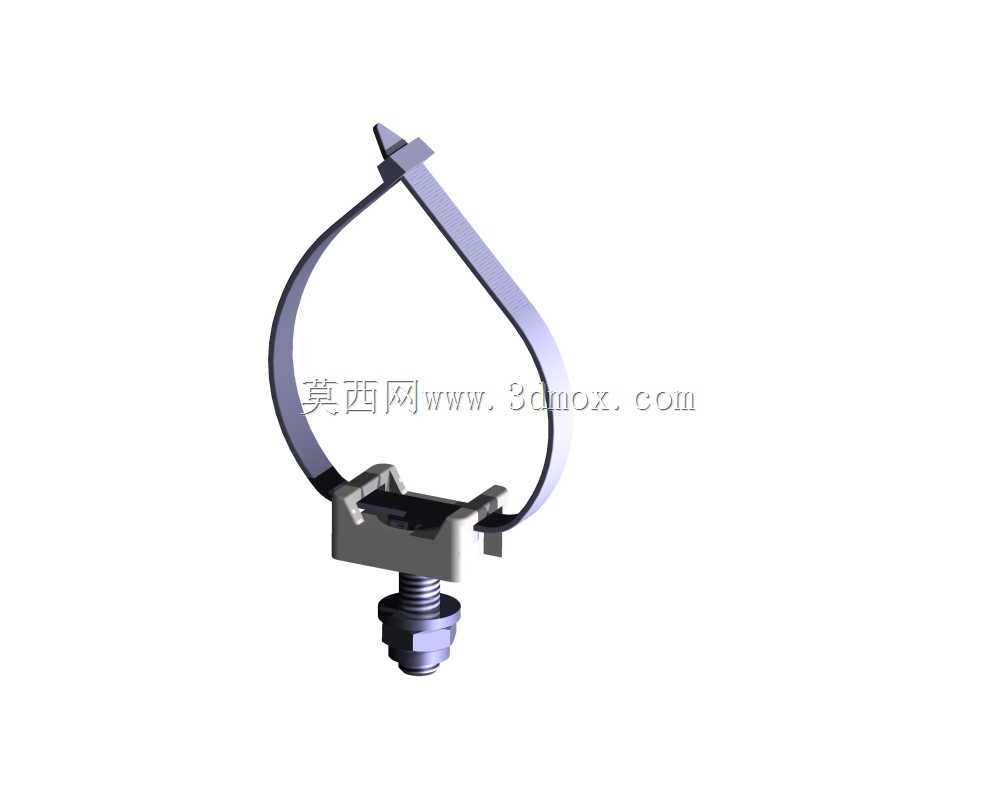

带螺栓固定结构的弹性电缆扎带夹

　　在电气柜布线、设备线束布设、户外线缆架设的作业场景里，线缆的有序固定直接关系到线路运维效率与运行安全，这类带螺栓基座的弹性扎带夹，就是针对带防护层的圆形线缆固定需求开发的结构件。不同于传统一次性尼龙扎带只能实现束线无法完成点位固定的短板，这款扎带夹集成了束紧与安装固定的双重功能，下部的螺栓基座可以直接适配设备安装面的预制螺纹孔，或是配合螺母完成在钣金支架、型材安装面的固定，不需要额外搭配固定座来承接扎带，能减少布线作业的配件数量，提升装配效率。

　　从结构设计逻辑来看，上部的弹性环带采用了带止退结构的开口设计，环带端头的斜向卡齿可以穿过基座上的锁止槽，实现单向锁止，束紧后不会因为线缆的小幅振动、拉扯出现松脱，环带本身的弧度做了圆滑过渡，内壁没有尖锐棱角，束紧时不会刮伤线缆的外绝缘层，适配的线缆外径范围有一定冗余，不需要针对每一种线径单独匹配固定件。下部的基座和螺栓采用一体化衔接结构，基座的承托面做了加宽处理，和环带衔接的位置做了应力分散的圆角过渡，避免长期束紧状态下环带根部出现应力断裂。螺栓部分采用标准外螺纹规格，适配常规的平垫、弹垫安装要求，安装时可以根据安装面的厚度调整旋入深度，安装边界的适配性较强，不管是1-3mm厚度的薄板安装面，还是带螺纹孔的厚安装基座都能可靠固定。

　　实际选型使用时，这类扎带夹常被用在设备内部的动力线缆固定、通信机柜的走线架布设、工程机械的车身线束固定场景，相比传统的金属卡箍，它的安装效率更高，不需要借助螺丝刀拧紧紧箍螺栓，只需要将线缆放入环带内，拉紧端头的卡带就能完成束紧，再通过下部的螺栓完成点位固定，单点位的装配时间能缩短六成以上。环带的弹性材质可以适配一定范围内的线径误差，哪怕线缆外径有小幅的制造公差，也能实现可靠抱紧，不会出现卡箍适配间隙过大导致的线缆晃动问题。设计建模时，需要重点把控锁止槽的卡齿角度，既要保证束紧时的止退强度，也要避免卡齿过于尖锐导致环带拉紧时出现齿根断裂，同时环带的弯曲弧度要匹配常用线缆的最小弯曲半径，防止束紧后线缆出现过度弯折损伤线芯。基座与螺栓的同轴度也需要严格控制，避免安装时螺栓偏斜导致固定受力不均，长期振动环境下出现松动。
