带环形卡槽的同轴直通衬套结构

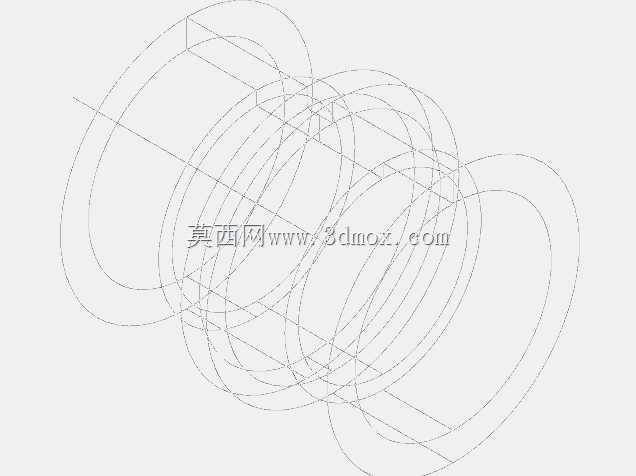

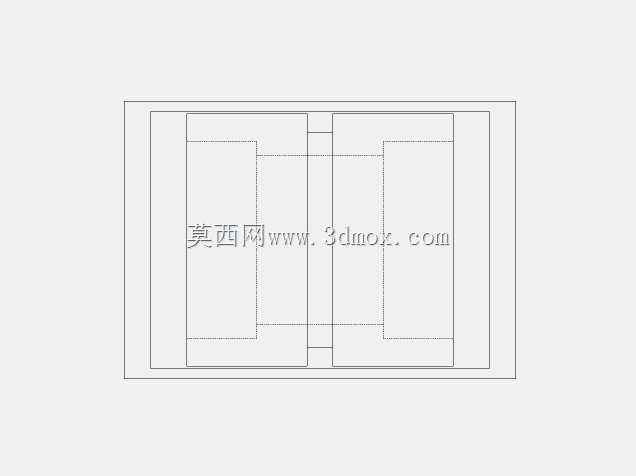

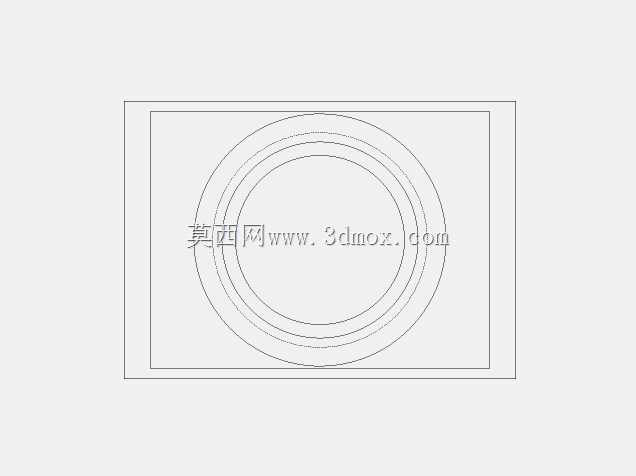

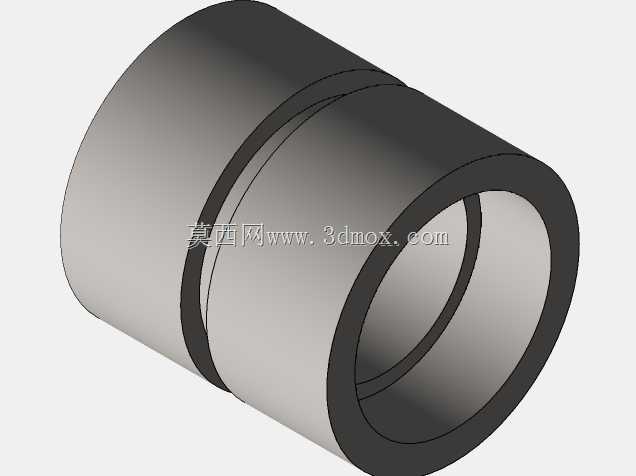

　　这类带环形卡槽的同轴直通衬套，在液压管路接驳、气动元件装配、低压流体输送管线的对接场景中十分常见，日常做设备改造、工装夹具配装时经常会用到这类零件。从结构上看，整体为等壁厚的空心圆柱结构，内外圆保持严格的同轴度要求，外圆柱面上加工的环形卡槽，主要作用是安装限位卡簧或者密封胶圈，既可以在装配入安装孔后实现轴向定位，避免衬套在设备运行过程中受轴向力窜动移位，也能通过卡槽内的密封件阻断衬套外壁与安装孔之间的缝隙，防止流体渗漏或者外界粉尘杂质进入配合面。设计这类衬套时，首先要匹配对接的管路通径，内孔尺寸需要和对接管路的外径保持合适的间隙配合，既不能间隙过大导致流体泄漏、连接晃荡，也不能间隙过小造成装配困难、管路插接时卡滞。

　　外圆尺寸则要适配安装基座的安装孔公差，通常采用基孔制的过渡配合，保证压装后衬套不会随管路插拔脱出。环形卡槽的位置设计也有讲究，不能距离衬套端面过近，否则压装时卡槽边缘的薄壁结构容易受挤压变形，导致卡簧无法顺利卡入，也会削弱衬套端部的结构强度；卡槽的深度和宽度要匹配常用的标准卡簧或者O型圈尺寸，不需要额外定制非标密封件，降低后期维护更换的成本。衬套的两端都做了微小的倒角处理，一方面是压装进入安装孔时可以起到导向作用，避免端部锐边刮伤安装孔的内壁，破坏配合面的粗糙度，另一方面管路插入衬套内孔时，倒角也能起到导向作用，方便现场装配作业。这类衬套没有复杂的异形结构，整体回转体的加工工艺性很好，不管是采用圆钢车削加工，还是采用尼龙、

　　铜合金等材质注塑、压铸成型，都能很方便地保证尺寸精度，适合批量生产。在实际选型使用时，需要注意衬套的总长度要匹配安装位的轴向空间，不能超出安装基座的厚度，否则两端的管路对接后会出现间隙，影响连接密封性；卡槽的位置要和安装基座上的卡簧槽对齐，保证卡簧安装后能完全卡入基座槽内，实现可靠的轴向限位。日常做三维建模时，这类零件要重点标注内外圆的同轴度公差、卡槽的位置度公差、两端面的平行度要求，避免加工出来的零件出现装配错位的问题，尤其是用于流体管路的衬套，配合面的粗糙度要控制在合理范围，过于粗糙容易造成密封件磨损过快，过于光滑则会增加加工成本，没有必要。
