U型按压式皂液输出泵结构设计

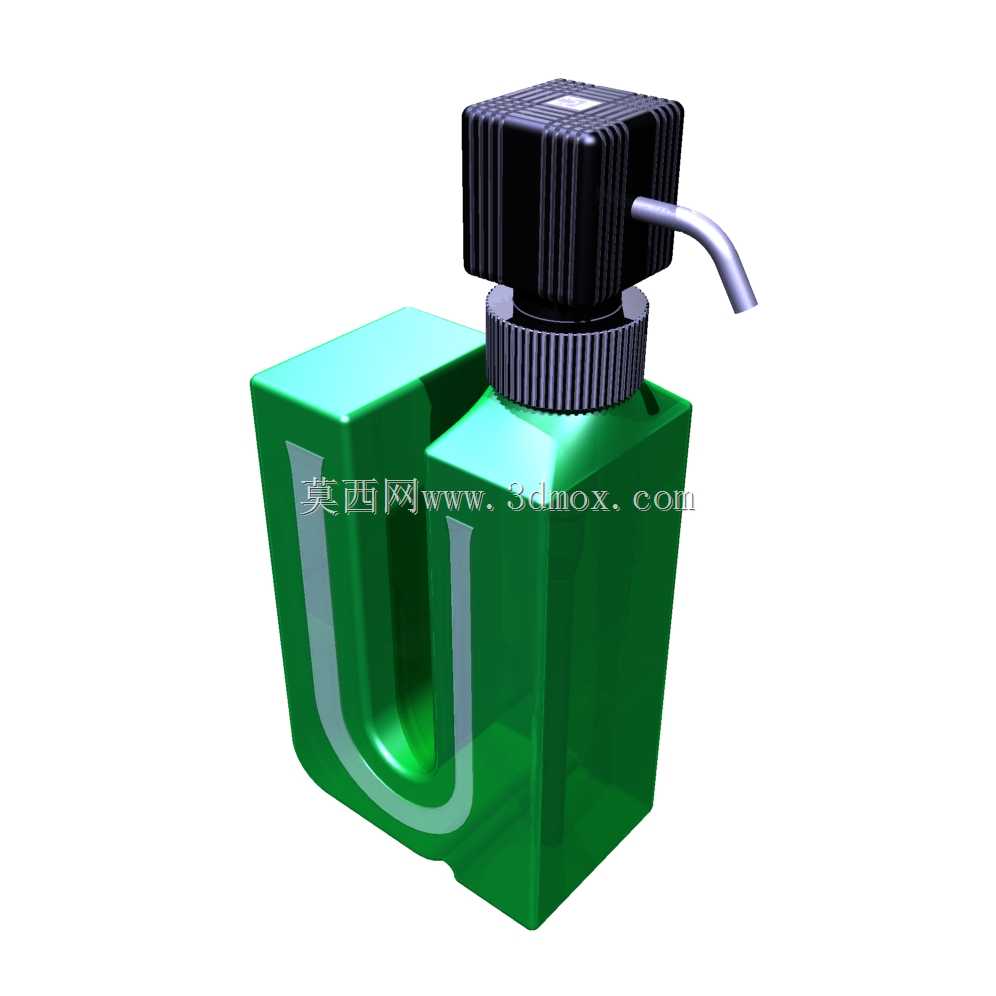

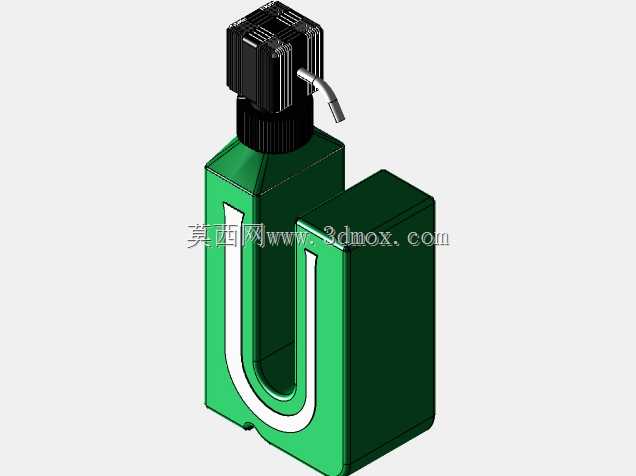

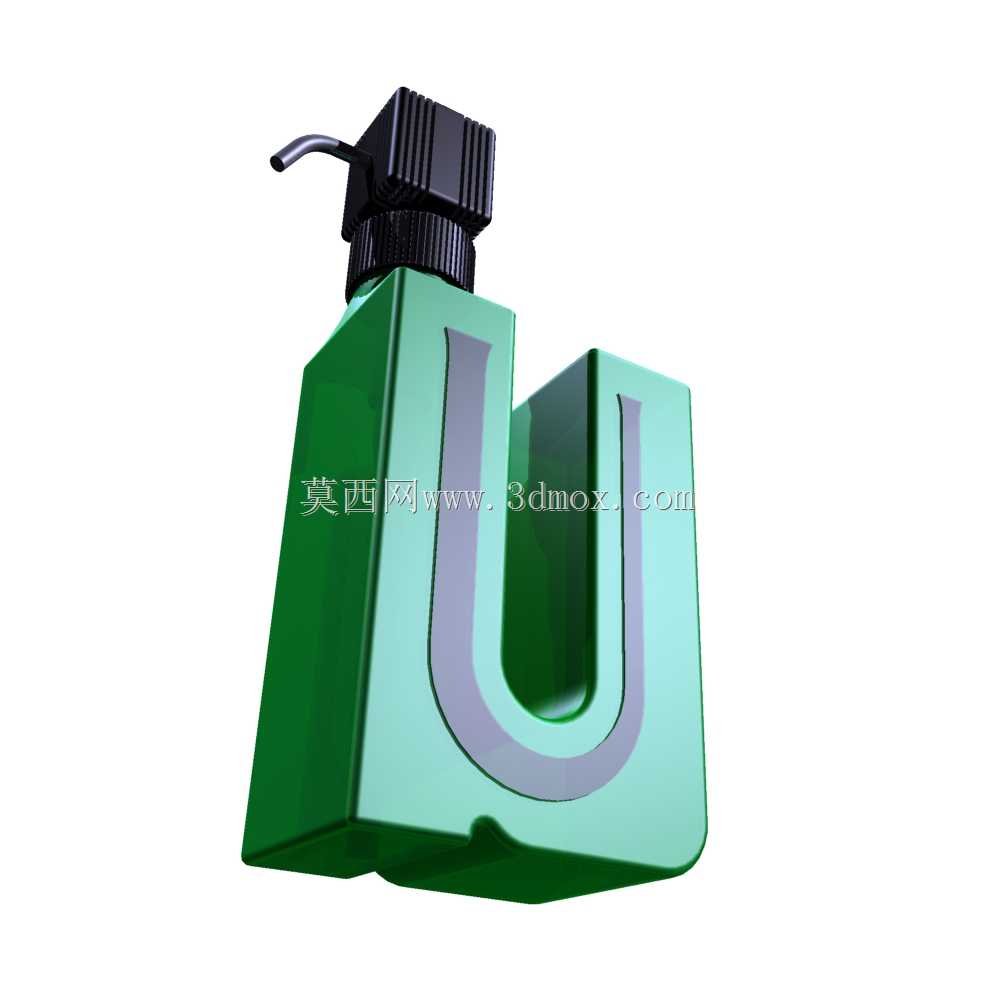

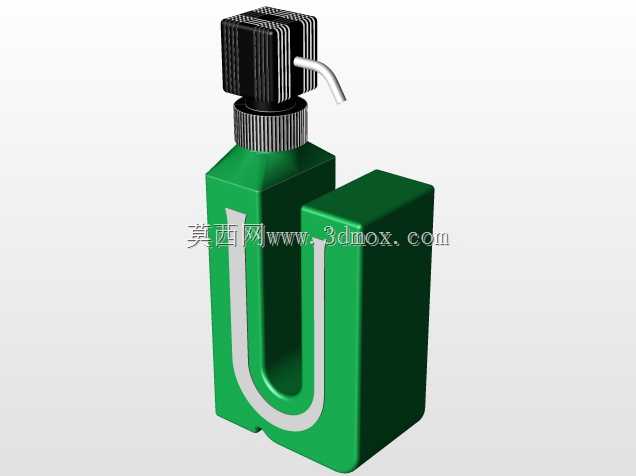

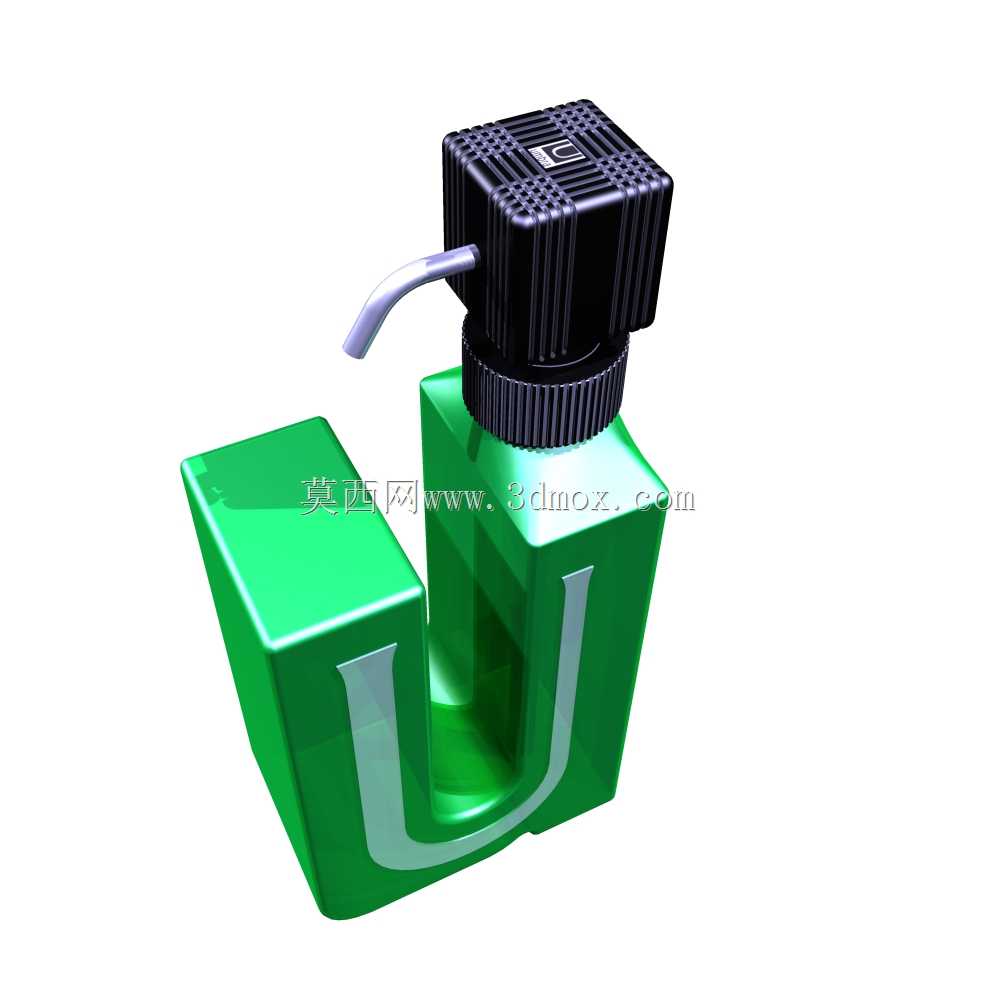

　　日常卫浴场景中，皂液泵是洗手台、公共盥洗区、商用餐饮后厨洗手点位的标配出液部件，这款U型瓶身配套的按压皂泵，核心功能是通过手动按压动作将瓶内存储的皂液定量输送至出液口，避免取用过程中的液体交叉污染，同时控制单次出液量减少耗材浪费。从结构设计逻辑来看，整个泵体分为上部按压操作头、中部泵芯传动组件、下部瓶身连接锁紧结构三个核心区段，上部按压头做了网格防滑纹理处理，表面增加径向防滑棱，湿手操作时也能保证足够摩擦力，不会出现按压打滑的问题，出液嘴做了微向下倾斜的弧度设计，出液时皂液可以自然滴落至掌心位置，不会沿泵头外壁流挂污染瓶身表面。中部的泵芯组件采用常规的活塞式负压吸液结构，按压时活塞下行压缩泵腔空间，将腔体内预存的皂液从出液嘴压出，

　　松开按压头时内置复位弹簧带动活塞上行，泵腔内形成负压将瓶内皂液吸入泵腔等待下一次按压出液，整个传动行程控制在10-12mm区间，按压力度设置在15-20N，既不会因为力度过大导致按压费力，也不会因为误触轻易出液。下部的连接结构采用标准螺纹旋合设计，和U型储液瓶的瓶口尺寸匹配，螺纹配合处增加密封胶圈，防止瓶身倾斜时皂液从螺纹缝隙渗漏，同时密封结构也能保证泵腔工作时的负压稳定性，避免出现吸液不足、出液断断续续的问题。外形尺寸方面，整个泵头安装后高出瓶身上表面42mm，出液嘴水平探出距离为28mm，安装时只需要保证瓶口前方30mm范围内无遮挡，就不会出现出液时碰到障碍物的问题，整体安装边界紧凑，适配多数台面上的摆放空间，

　　不会占用过多盥洗台的置物区域。U型的储液瓶设计一方面是做外观差异化，另一方面瓶身的内凹结构可以让使用者在拿取时手指自然卡入凹陷位置，握持稳定性更好，湿手拿取也不容易滑落。泵头顶部的标识区域做了内凹填色处理，长期使用摩擦也不会出现标识磨损脱落的问题，整体结构没有复杂的异形零件，多数组件都可以采用常规注塑工艺加工，装配工序简单，量产时的组装效率较高，也方便后期损坏后单独更换泵头，不需要整体丢弃储液瓶，降低日常使用的替换成本。实际使用场景中，这款皂泵既可以灌装普通洗手液，也可以适配洗洁精、消毒凝胶等不同粘度的液态洗护用品，泵芯的弹簧做了防锈镀层处理，长期接触不同酸碱度的液体也不会出现锈蚀卡滞的问题，使用寿命可以满足常规家用3-5年的使用需求。
