紧凑型立式蠕动流体输送结构设计

　　这款蠕动输送结构的设计，最初是为了适配实验室小剂量试剂输送、小型水处理装置药剂投加这类对流体洁净度、输送精度有较高要求的场景，在做结构排布的时候，首先考虑的是蠕动泵核心的工作逻辑——通过挤压弹性软管形成密闭腔室推移流体，全程流体只和软管内壁接触，不会接触泵体的金属或者硬质结构件，这就从根源上避免了流体被泵体构件污染的问题，也省去了泵腔频繁拆洗的麻烦，对于输送腐蚀性药剂、高粘度流体、带微小颗粒的悬浮液这类工况，这种结构的适配性远优于常规的叶轮式泵体。

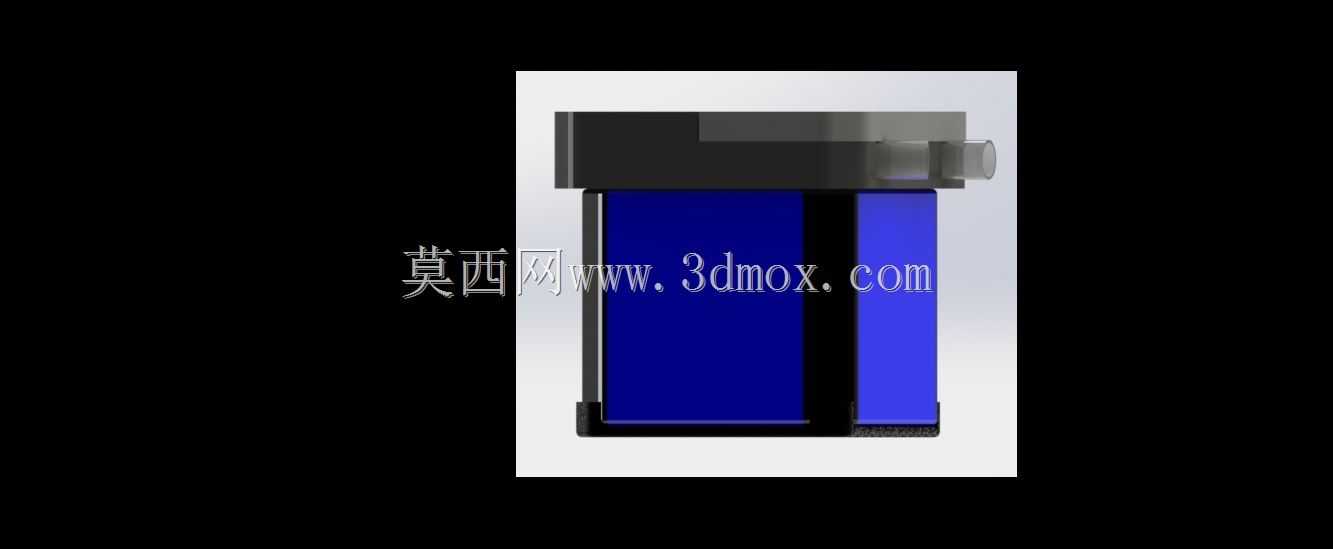

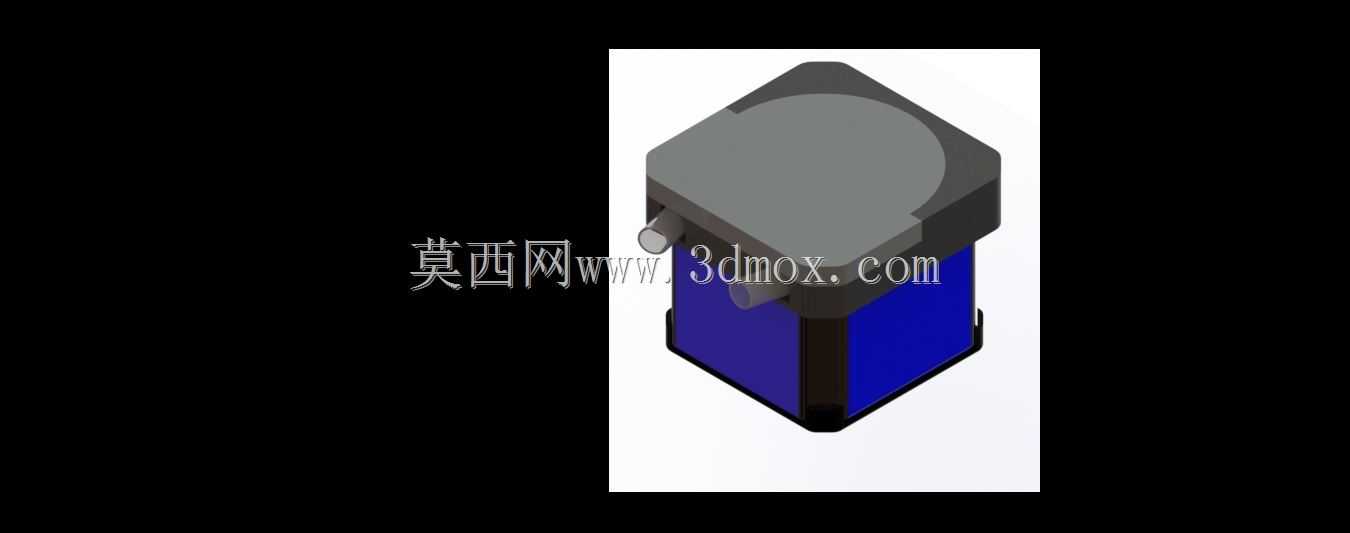

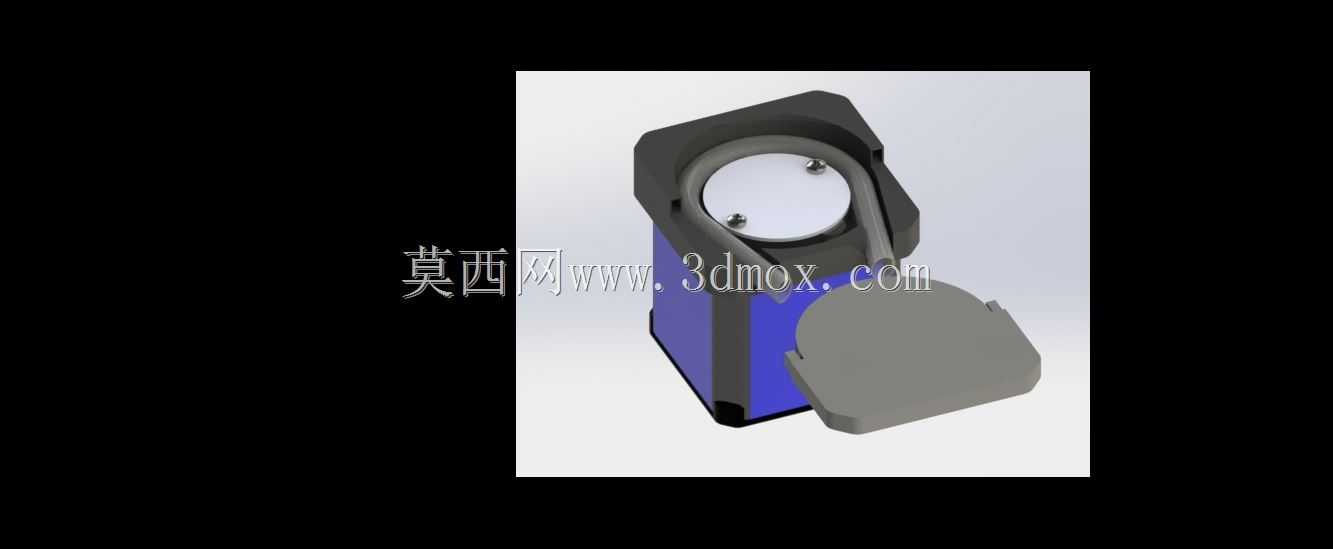

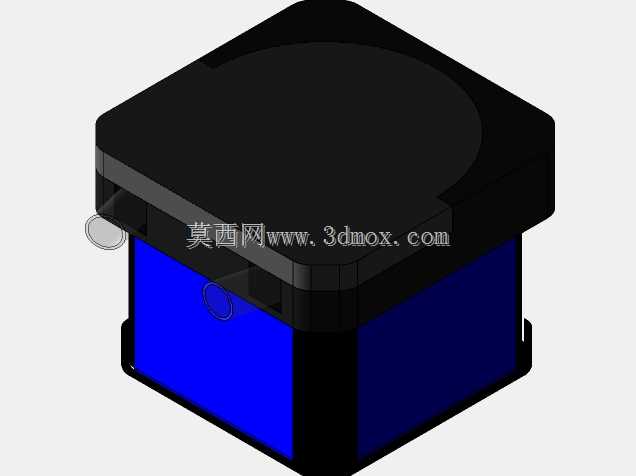

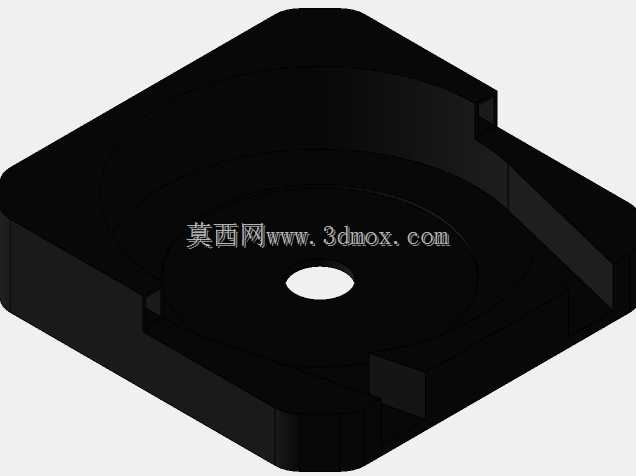

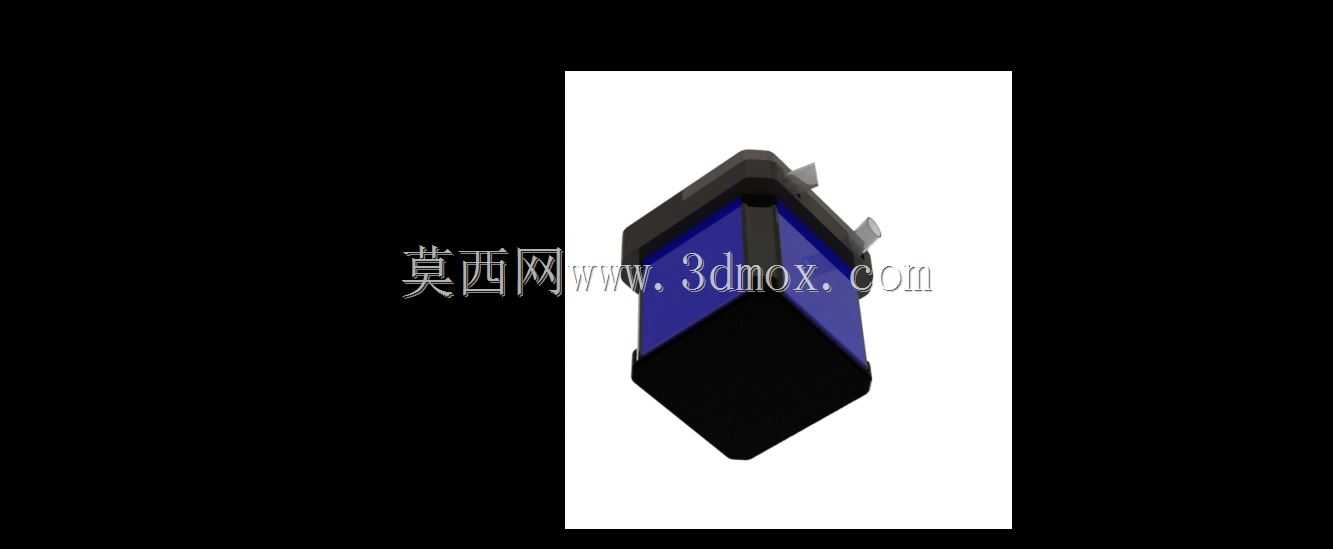

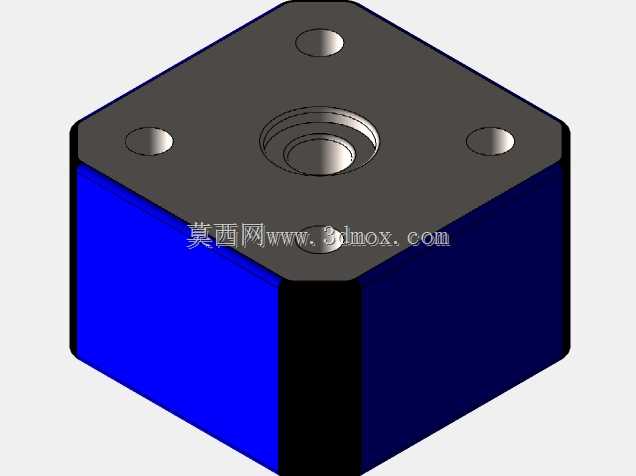

　　从结构布局来看，这款泵采用了立式紧凑排布，驱动单元集成在泵体上部的深色壳体区域，下部的蓝色区域是软管安装与辊轮挤压的工作腔，整体外轮廓做了切角方正处理，没有多余的外凸结构，安装时的边界占用空间很小，不管是嵌装在小型实验设备的面板上，还是集成在工业加药装置的机架内部，都不需要预留太多的侧向操作空间，日常更换软管只需要打开下部腔室的侧盖即可，不需要拆解上部的驱动传动组件，维护操作的动线很短。

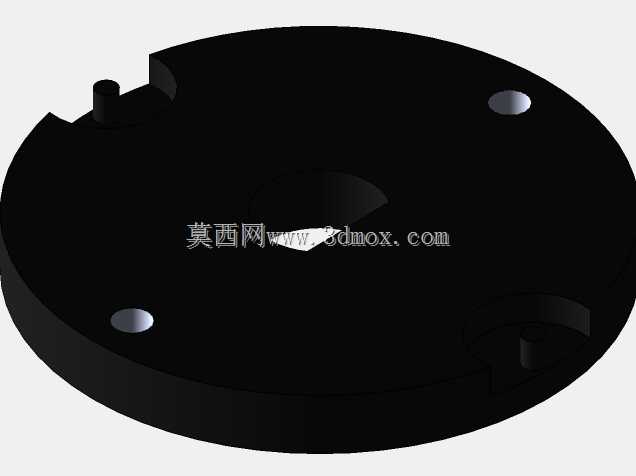

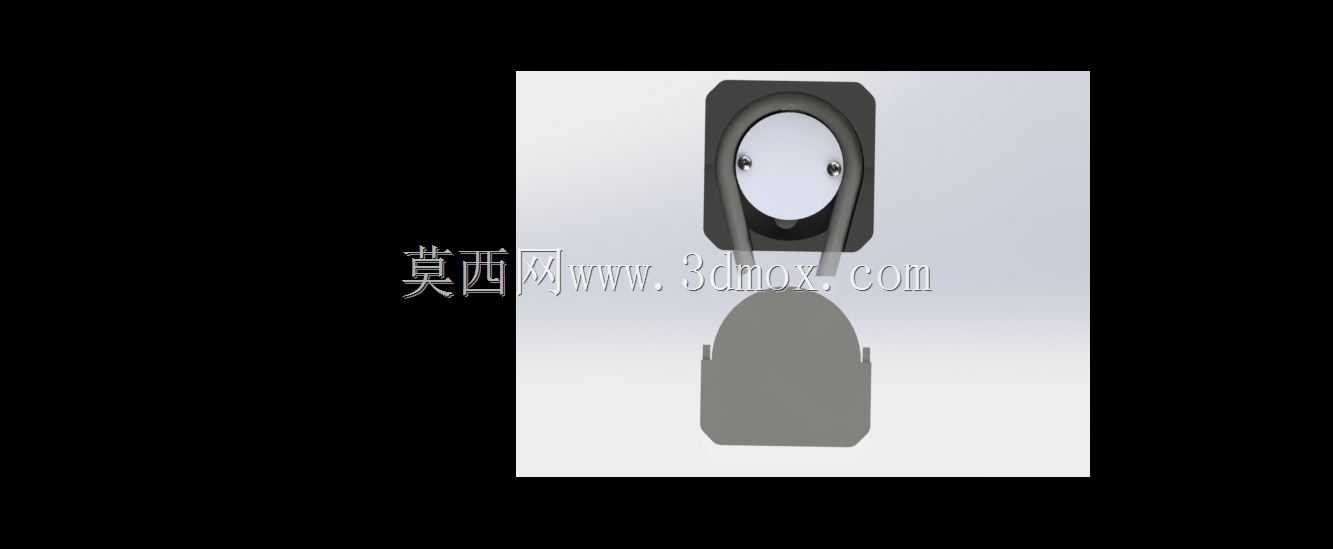

　　设计辊轮挤压结构的时候，特意做了辊轮排布的错位优化，相比常规的三辊结构，这款的辊轮压合轨迹更平缓，挤压软管的时候不会出现瞬间的过度形变，既能有效降低弹性软管的疲劳损耗，延长软管的更换周期，也能让出口端的流体脉动更小，输送流量的稳定性更高，对于需要恒定小流量投加的工况，比如水质处理环节的絮凝剂投加、实验室分析仪器的试剂定量输送，这种低脉动的特性能有效减少流量波动带来的工艺误差。

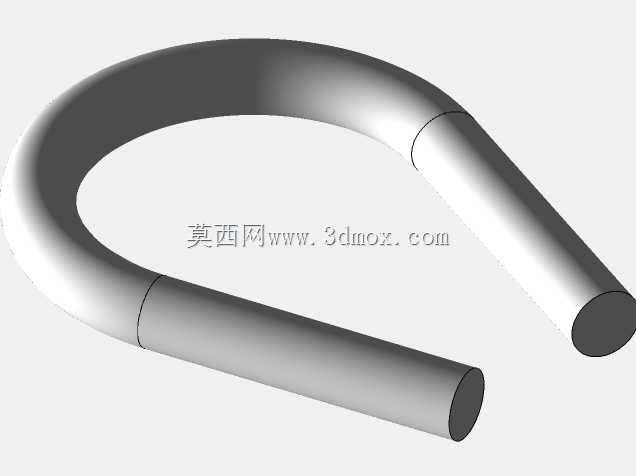

　　在安装接口的设计上，泵体的进出液接口预留了标准的快插接头安装位，可以适配不同管径的硅胶、氟橡胶等不同材质的弹性软管，用户可以根据输送流体的化学属性、流量需求灵活更换适配的软管规格，不需要对泵体主体结构做任何改动。上部的驱动单元和下部的泵腔之间做了密封隔层，哪怕出现软管破损漏液的情况，流体也不会渗入上部的驱动构件区域，避免驱动部件被流体腐蚀损坏，提升了整体结构的运行可靠性。

　　做三维建模的时候，所有的装配间隙都按照实际工程公差做了预留，辊轮和泵腔内壁的挤压间隙可以通过上部的调节旋钮做微调，既能适配不同壁厚的软管，也可以在软管出现轻微老化形变的时候，微调压合间隙保证输送精度，不需要提前更换软管，降低日常运维的耗材成本。整体结构没有复杂的异形构件，大部分结构件都可以采用常规的机加工或者注塑工艺成型，量产的工艺适配性很好，不管是做小批量的实验室配套机型，还是做工业场景的标准化加药泵单元，这套结构都能满足对应的装配与使用要求。
