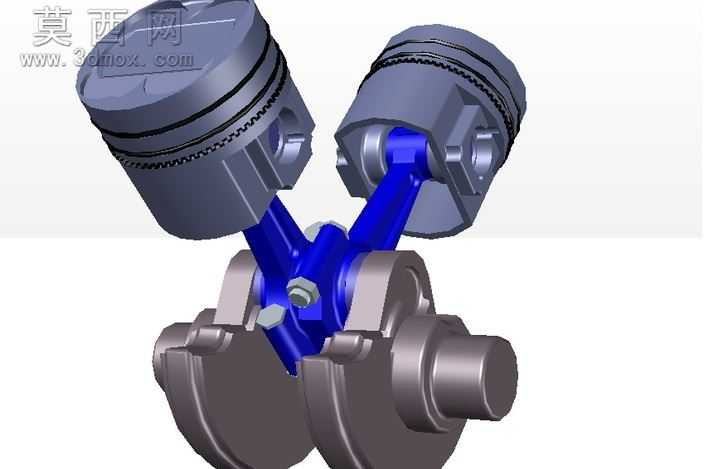

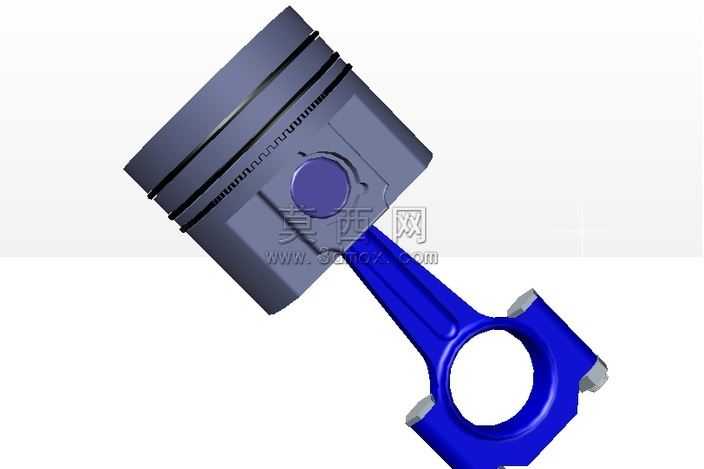

双缸对称式活塞组件结构三维设计

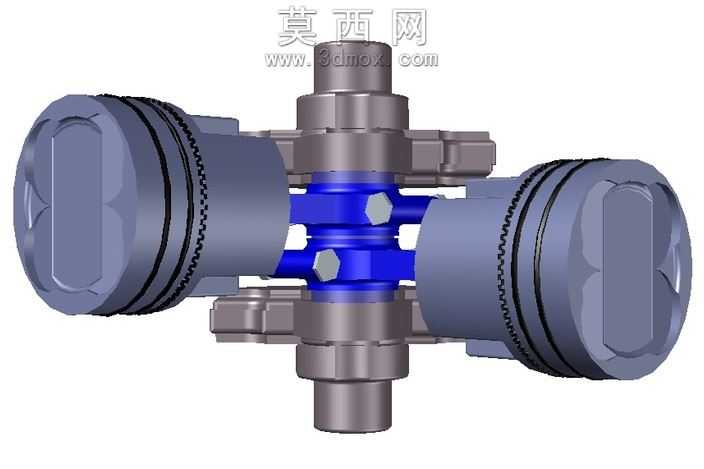

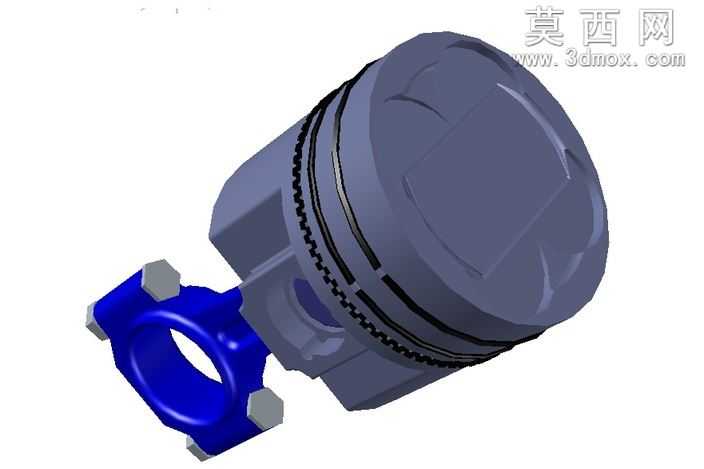

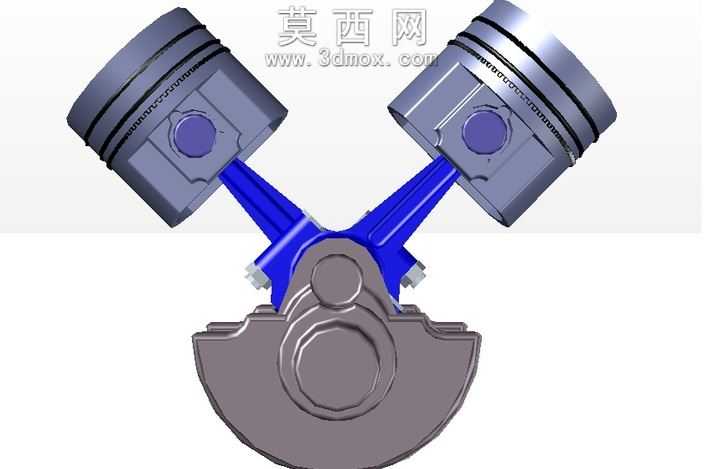

本作品为双缸对称布局的活塞组件三维建模成果，建模过程中严格遵循机械动力组件的实际尺寸比例与装配逻辑，首先通过草图绘制完成活塞主体、中心连接阀体、密封环槽、连接轴段的基础轮廓，利用旋转、拉伸、阵列等特征命令完成各单体零件的实体构建，对活塞端面的防滑纹理、密封环槽的阶梯结构、中心阀体的螺栓连接位、轴段的定位台阶等细节都做了精细化还原，保证模型结构与实际工业产品的一致性。材质渲染阶段，针对不同部件的实际材质属性做了区分设置：活塞主体采用哑光灰铸铁材质，调整金属粗糙度参数还原铸铁件的磨砂质感，密封环采用高对比度的黑色橡胶材质，添加细微的纹理凹凸效果模拟橡胶密封件的表面触感，中心连接阀体采用亮蓝色金属漆材质，突出中间连接结构的视觉区分度，金属连接轴段采用抛光钢材质，设置合适的反射参数展现金属加工面的光泽感，各部件材质边界清晰，装配关系一目了然。结构设计上采用对称式双缸布局，两个活塞组件沿中心阀体呈180度对称分布，中心阀体设置多组流体通道与螺栓紧固位，可实现两侧活塞的同步动力传递与介质导通，活塞外侧设置多道密封环槽，可适配多道密封环实现往复运动过程中的密封要求，两端轴段设置定位台阶与连接结构，可与外部传动机构完成装配对接，整体结构紧凑，受力分布均匀，符合动力系统活塞组件的功能需求。建模过程中对所有装配接触面都做了公差适配的细节处理，避免出现装配干涉问题，各零件可独立拆分也可完成整体装配，能够直观展现活塞组件的内部结构与工作原理，可用于动力系统结构教学、产品结构验证、装配模拟演示等场景。
