内燃机气门摇臂凸轮轴组合结构设计

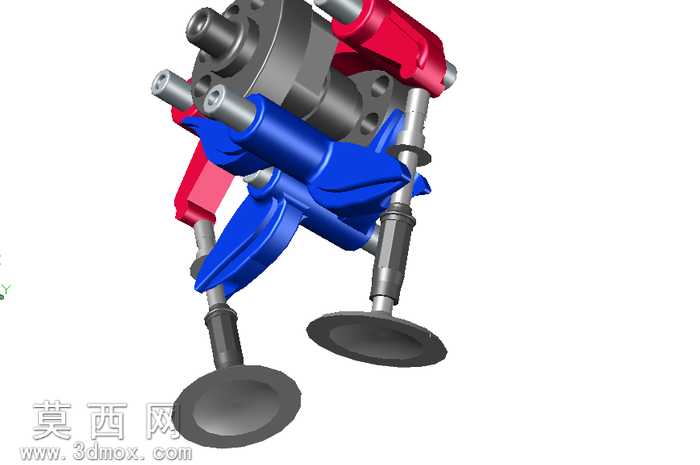

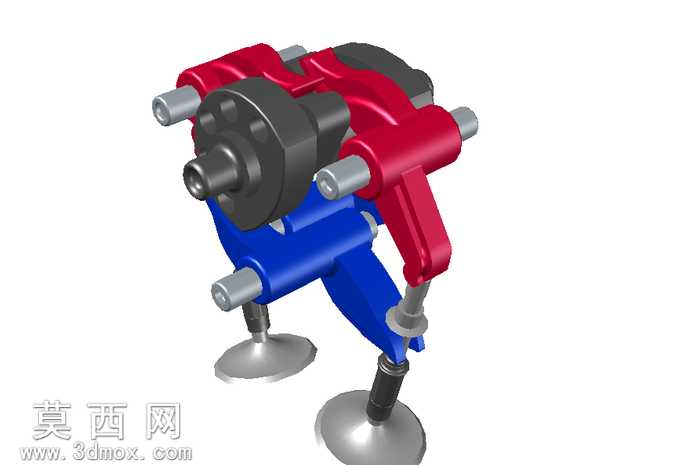

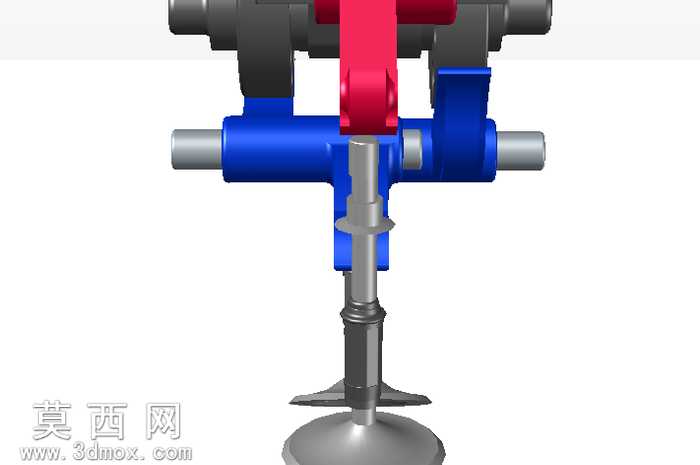

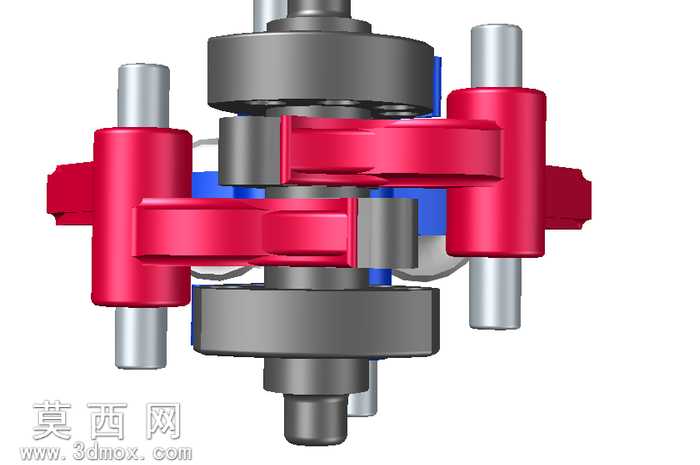

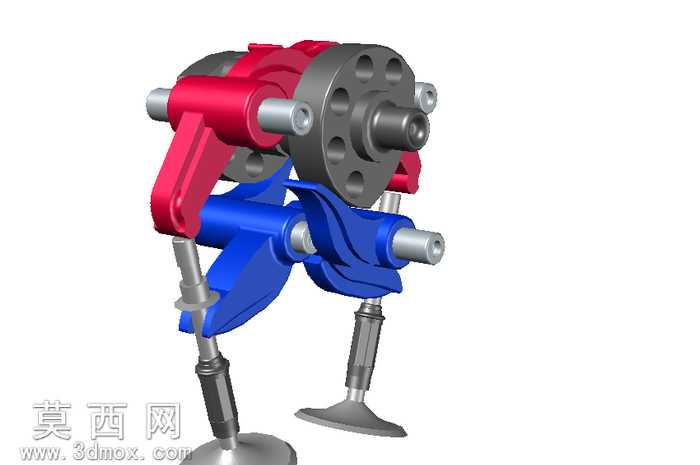

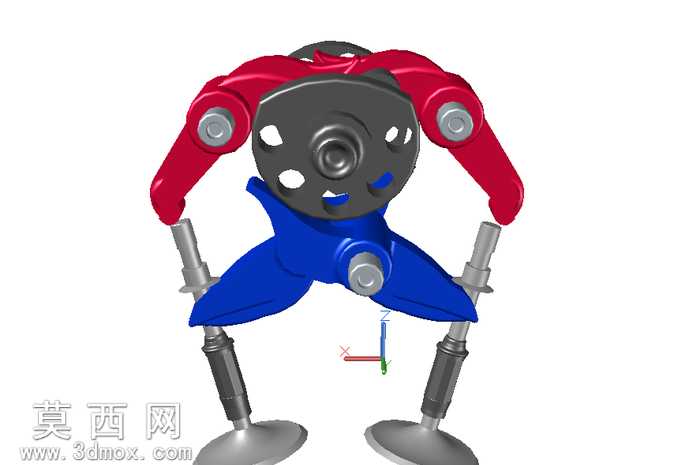

本作品为内燃机配气机构核心组件的三维建模设计，完整还原了气门、摇臂、凸轮轴的装配联动结构，建模过程严格遵循机械设计的尺寸配合规范，各零件间的装配公差经过反复校验，确保运动仿真时无干涉、无错位。建模阶段先对各零件进行独立参数化绘制：凸轮轴部分依据内燃机配气相位规律绘制凸轮型线，保证气门升程曲线符合进排气效率要求，轴段的轴颈、键槽结构均按照通用机械标准设计，表面做光滑过渡处理避免应力集中；摇臂部分采用杠杆式结构设计，摇臂臂身的弧度经过力学优化，既保证结构强度又减轻整体重量，摇臂与气门接触的端头、与凸轮接触的弧面均做了耐磨结构设计，铰接部位的轴孔预留了衬套安装空间；气门部分采用菌状结构设计，气门杆与气门头的过渡圆角做了强化处理，还原了真实气门的密封锥面结构，保证与气门座圈的贴合密封性。材质渲染阶段根据零件实际工况分配材质：凸轮轴与摇臂主体采用合金结构钢材质，渲染时呈现出金属哑光质感，表面做细微的机加工纹理还原真实加工痕迹；摇臂的铰接衬套部位采用铜合金材质，呈现出暖调金属光泽区分于主体钢材；气门杆部采用镀铬处理的亮面金属质感，气门头密封锥面做高光处理体现精加工精度；不同功能部件采用红、蓝分色渲染，清晰区分摇臂的不同功能段，便于观察装配关系与运动逻辑。设计思路围绕配气机构的工作原理展开，完整呈现凸轮轴旋转驱动摇臂摆动、进而控制气门往复启闭的完整运动链路，各零件的连接关系、运动副设置均符合真实机械结构的运动规律，可用于内燃机原理教学演示、配气机构结构分析、相关零部件的设计参考，模型装配层级清晰，零件可单独拆分编辑，便于后续进行结构优化、有限元分析或者运动仿真验证，整体结构紧凑，各部件比例协调，准确还原了内燃机顶置气门配气机构的典型结构特征。
