桌面级多关节机械臂结构设计作品

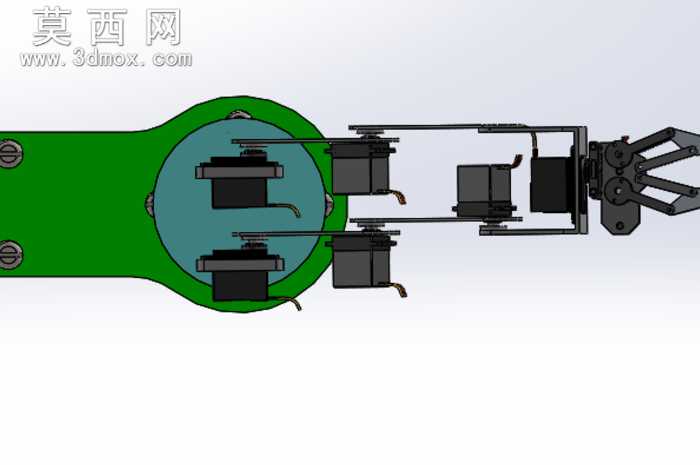

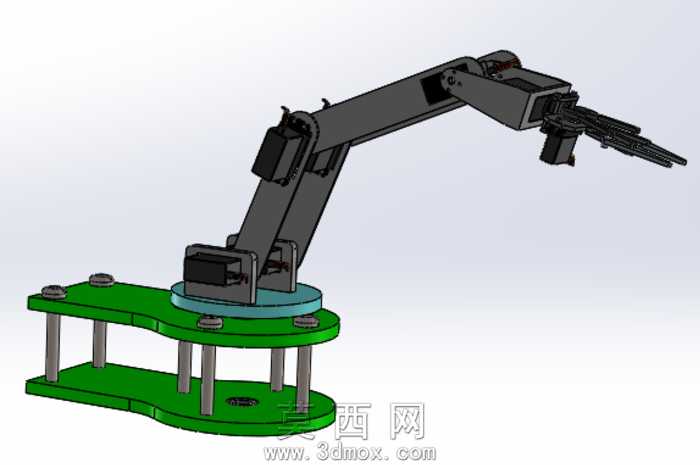

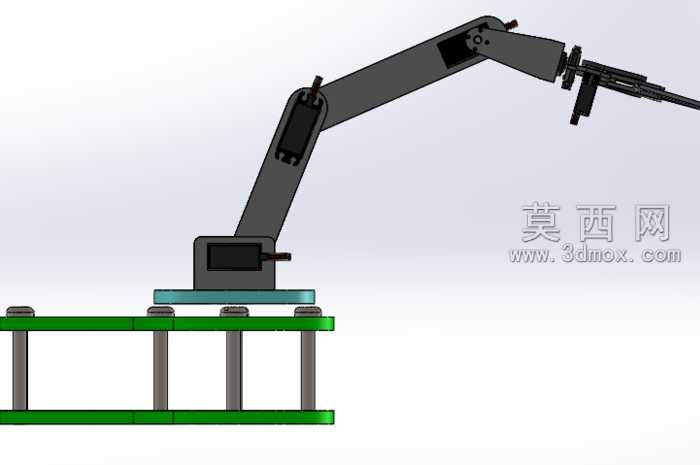

本作品为桌面级多关节机械臂三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的装配逻辑，从基座固定结构到大臂、小臂的关节传动结构，再到末端执行器的夹持作业端，每一个零部件都按照实际加工的尺寸公差进行参数约束，确保各运动部件之间不存在干涉问题，可直接用于后续的运动仿真与结构优化。模型的基座部分采用双层铝型材框架搭配绿色绝缘层板的设计，底部支撑立柱均匀排布，保证机械臂在作业过程中的整体稳定性，基座上方设置回转支撑结构，可实现机械臂整体水平方向360度的回转动作，满足不同方位的作业覆盖需求。大臂与小臂部分采用箱型结构设计，既保证了臂身的结构强度，又有效控制了整体重量，臂身内部预留了走线槽空间，可容纳伺服电机的动力线与传感器信号线，避免机械臂运动过程中出现线缆缠绕剐蹭的问题，各关节处的转轴与轴承配合位都做了精细化建模，还原了真实机械臂的关节传动结构，可清晰展示关节处的动力传递路径。末端执行器采用夹爪式设计，可适配不同类型的小型作业场景，夹爪的开合结构通过连杆传动实现，建模过程中对连杆的铰接点位置做了反复校核，保证夹爪开合行程符合桌面级作业的夹持范围需求。材质渲染方面，臂身主体采用哑光深灰金属材质模拟工业铝合金的表面质感，基座层板采用亮绿色工程塑料材质，支撑立柱采用银灰色金属材质，不同材质的区分让模型的结构层次更加清晰，便于快速识别各部分的功能分区。设计思路上，本作品定位为桌面级小型自动化作业机械臂，整体尺寸控制在可放置于常规工作台的范围，兼顾结构刚性与运动灵活性，可用于小型工件的搬运、分拣、精准定位等作业场景，建模过程中充分考虑了后续加工装配的可行性，所有零部件都具备可加工性，不存在无法落地的异形结构，同时各关节的运动范围都按照实际伺服舵机的转角参数进行限制，确保仿真运动过程与实际物理场景保持一致，为后续的Matlab控制系统开发提供精准的三维模型基础，可直接导入控制系统仿真平台完成运动学正逆解的验证工作。
