大尺寸六腿气动工业机器人结构设计

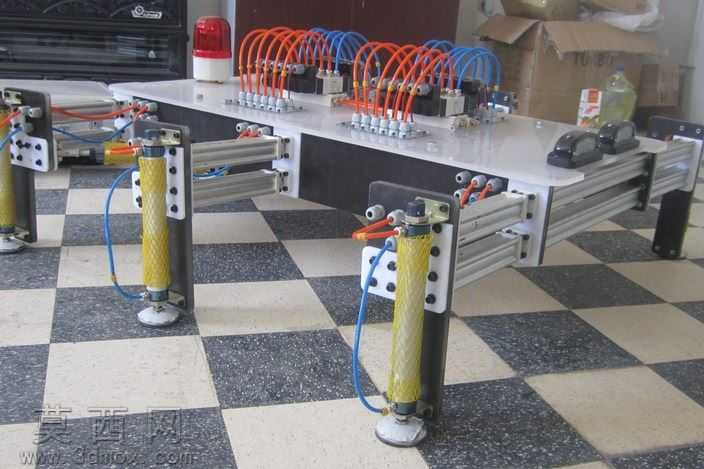

本作品为大尺寸六腿气动机器人三维建模设计，整体采用模块化设计思路完成结构搭建，建模过程中严格遵循气动执行元件的实际装配尺寸规范，保证各部件的干涉检查全部通过，可直接用于后续的结构验证与样机加工参考。模型主体支撑框架选用工业铝型材搭建，在三维软件中对铝型材的截面参数、连接角件的安装孔位都做了1:1还原，框架连接处的螺栓、螺母等标准件均按照国标件参数建模，确保装配逻辑与实际生产场景完全一致。六条支腿作为核心执行部件，每条支腿都集成了垂直布置的气动气缸、真空吸盘执行端、导向支撑结构，建模时对气缸的缸筒、活塞杆、端盖密封结构都做了精细化还原，缸体外层的防护网纹理、气路接头的插接结构都清晰呈现，支腿与主框架的连接采用可调式安装座，可根据实际作业需求调整支腿的外展角度与支撑间距。主框架台面上方布置了多组气动控制阀组，红蓝双色的气动管路按照实际气路走向排布，每一路气管都对应连接到支腿气缸与真空吸盘，阀组的安装支架、接线端口都做了完整建模，台面一侧还设置了声光报警装置，还原设备实际运行的安全提示功能。渲染阶段采用工业场景常用的黑白格地坪作为环境基底，对金属材质的铝型材做了哑光阳极氧化的质感处理，气缸缸筒的金属光泽、气管的半透明塑料质感、吸盘的橡胶材质都通过材质参数调整实现真实还原，光影效果模拟车间自然光照明，清晰呈现设备的整体结构与各部件的装配关系。设计过程中重点考虑了大尺寸支撑的结构稳定性，六条支腿采用对称式布局，单支腿的承重能力通过气缸选型参数匹配计算，气路布局采用分层排布方式避免管路缠绕，整体结构兼顾大负载作业能力与气动驱动的快速响应特性，可作为大尺寸重载气动搬运、码垛机器人的结构设计参考，建模过程中所有部件均采用参数化绘制，可根据实际作业场景的尺寸需求快速调整支腿长度、框架跨度等核心参数，适配不同的作业工况。
