电力工具电枢用绿色肋式散热风扇

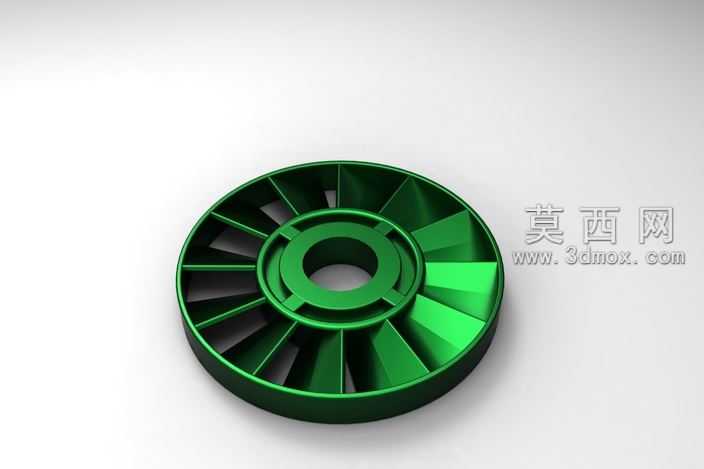

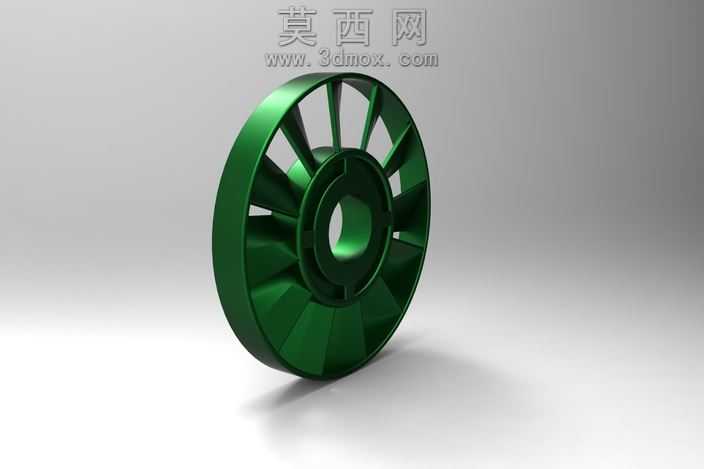

本作品为适配电力工具电枢的肋式散热风扇三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先以电枢输出轴的安装尺寸为基准，绘制中心定位安装环的二维草图，通过拉伸凸台命令生成带定位卡槽的安装基座，确保风扇与电枢轴的同轴度与装配贴合度，避免高速运转时出现偏心抖动问题。叶片部分采用径向肋式布局设计，先绘制单条肋片的引导线与截面轮廓，通过放样命令生成带倾斜导风角的单片风叶，再通过圆周阵列命令均匀排布17片肋式叶片，每片叶片的倾斜角度经过反复调整，既保证旋转时可以产生足够的轴向风压，带走电枢工作时产生的积热，又通过肋片的加强结构提升叶片整体结构强度，适配电动工具高转速、高负载的工作场景。外轮缘部分采用薄壁环形结构，与所有叶片的外边缘做完全贴合的合并布尔运算，消除装配间隙带来的风阻损耗，同时在轮缘内侧做微小的倒角处理，减少高速旋转时的空气紊流噪音。材质渲染阶段采用亮面绿色工程塑料材质，添加细微的磨砂颗粒质感模拟尼龙加玻纤的真实材质触感，调整环境光的反射参数，让叶片表面的光影过渡自然，清晰展现肋片之间的层次结构与导风面的曲面弧度。结构设计上充分考虑注塑生产的工艺可行性，所有转角处均添加不小于0.3mm的工艺圆角，避免注塑成型时出现应力集中开裂的问题，叶片与安装基座、外轮缘的连接处做加厚过渡处理，提升整体结构的抗冲击性能，能够承受电枢高速启停时的瞬时冲击力。模型整体结构紧凑，导风路径经过优化，气流可以顺着肋片的倾斜角度直接吹向电枢的绕组与铁芯区域，实现高效定向散热，有效降低电动工具长时间工作时的电枢温升，延长核心部件的使用寿命。
