工业离心式转鼓通风机结构设计

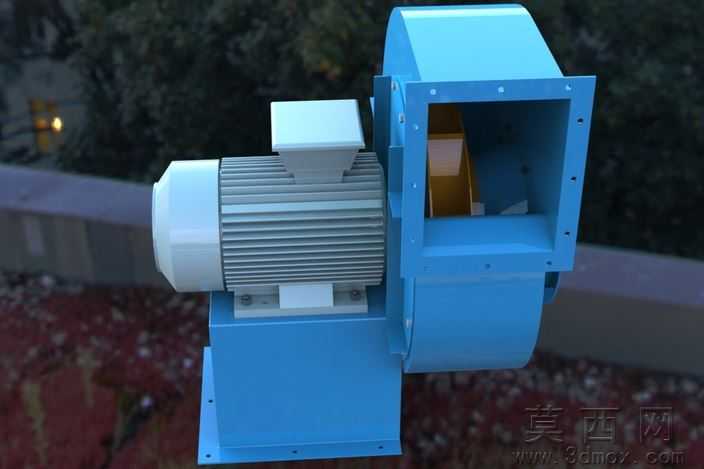

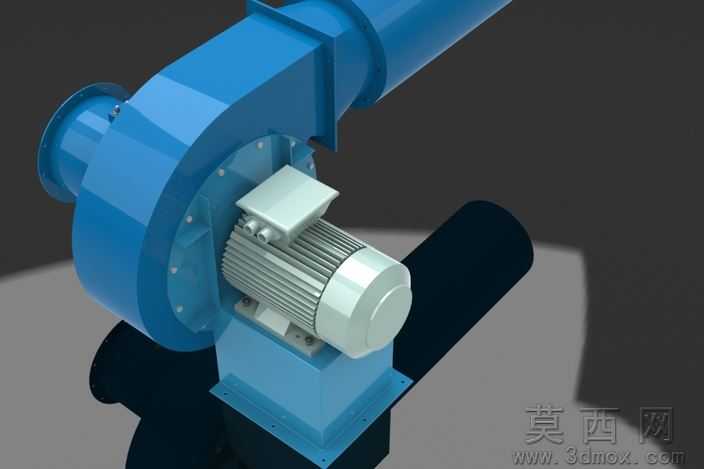

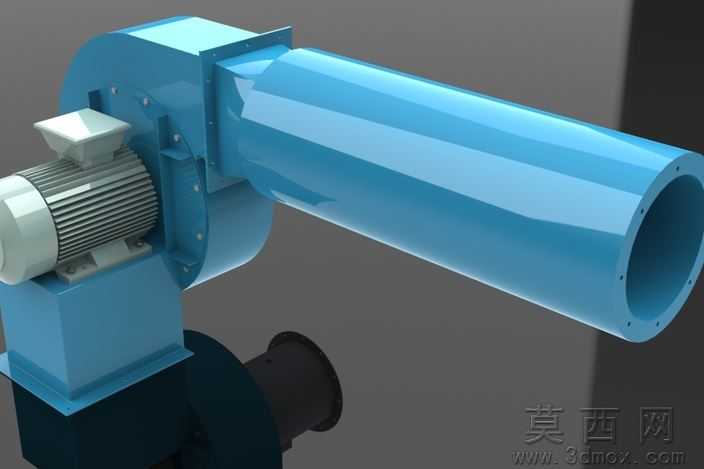

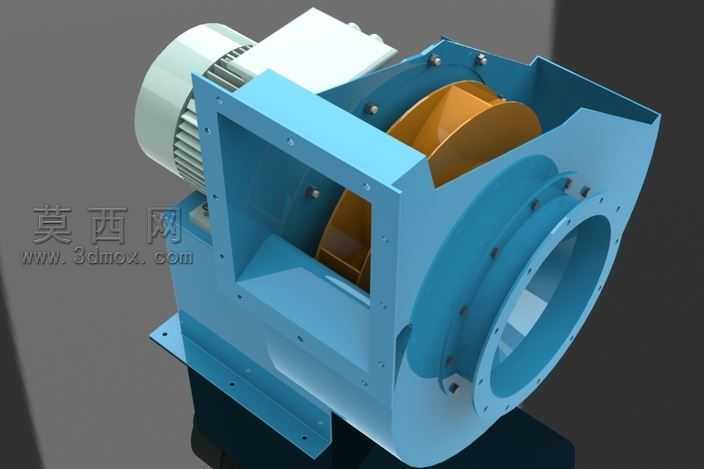

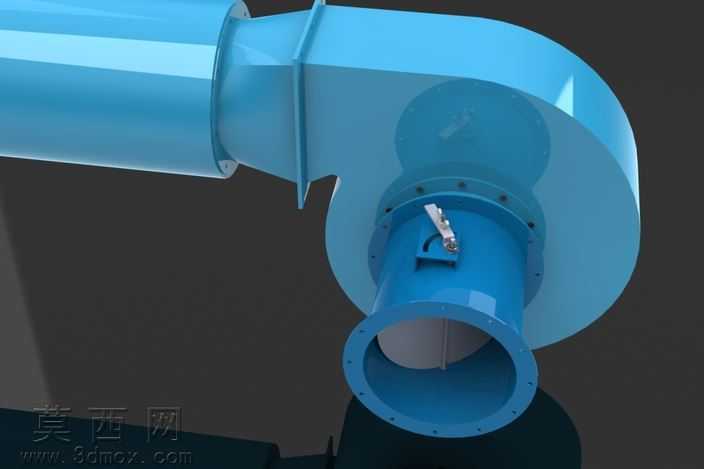

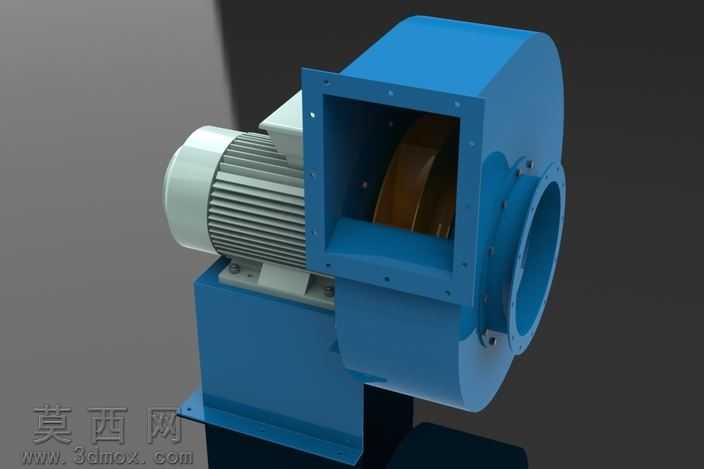

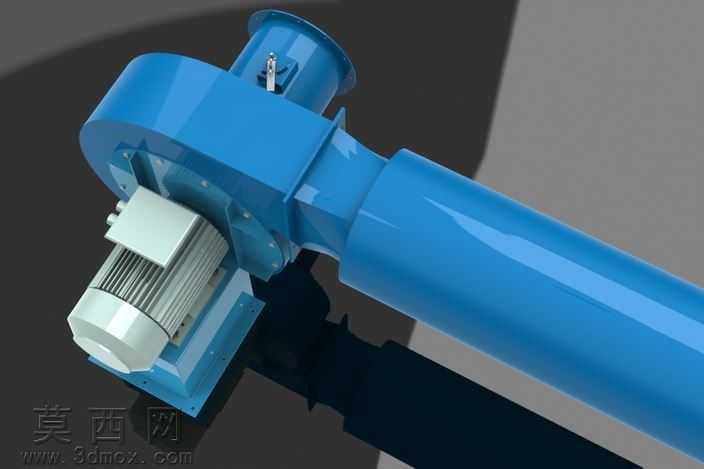

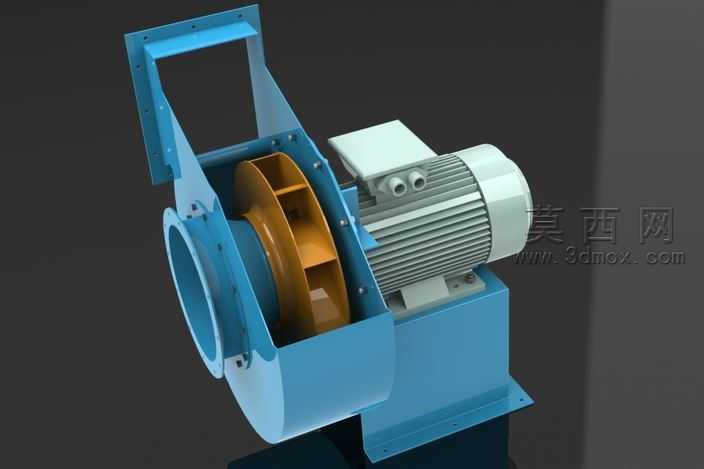

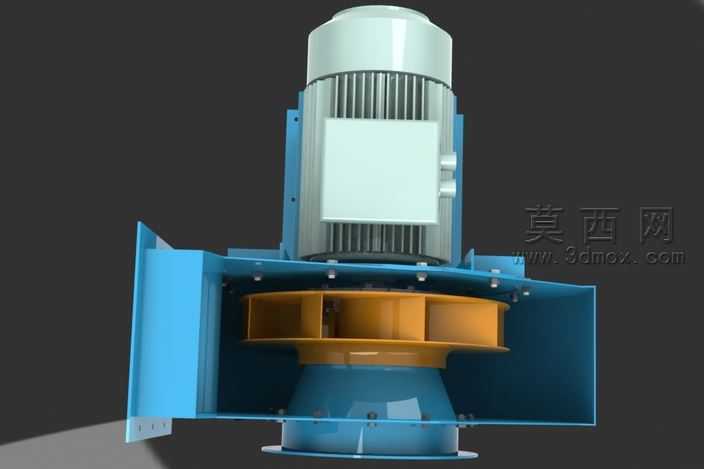

本作品为工业用离心式转鼓通风机三维建模设计，整体采用三维参数化建模方式完成，完整还原了该类风机的核心结构与外观特征。建模过程中首先搭建整体装配基准，依次完成进风筒段、蜗壳壳体、转鼓风轮安装座、连接法兰等核心部件的独立建模，再通过装配约束完成整体拼接，各部件的连接位置、法兰螺栓孔位、壳体折弯过渡结构均按照实际工业风机的设计规范进行还原，保证结构比例协调，装配关系符合实际生产逻辑。渲染阶段采用亮蓝色金属烤漆材质作为风机主体的外观材质，调整材质的反光度与粗糙度参数，模拟工业设备表面喷涂后的哑光金属质感，蜗壳的弧形过渡面、进风筒的圆柱面均做了曲面平滑处理，避免渲染时出现棱角失真。结构设计上，该风机采用90度转向的蜗壳风道设计，进风口为轴向圆筒结构，出风口为径向延伸的直筒段，转鼓安装位设置在蜗壳中心的圆筒基座上，基座边缘预留了均匀分布的法兰连接孔，用于固定风轮端盖与驱动端结构，壳体外侧设置了加强筋结构，提升蜗壳整体的结构强度，避免风机运行时因风压产生壳体形变。设计思路围绕工业通风场景的实用需求展开，在保证风道曲率符合流体力学基本要求的前提下，简化了非核心的细碎结构，既保留了风机的完整结构特征，也让模型整体整洁规整，可用于风机结构教学、工业场景装配展示、通风系统方案演示等场景，模型的各部件均为可编辑的参数化特征，支持后续根据实际参数调整尺寸、修改风道曲率或者替换材质外观。
