卧式三轮躺车车架及轮组制动结构设计

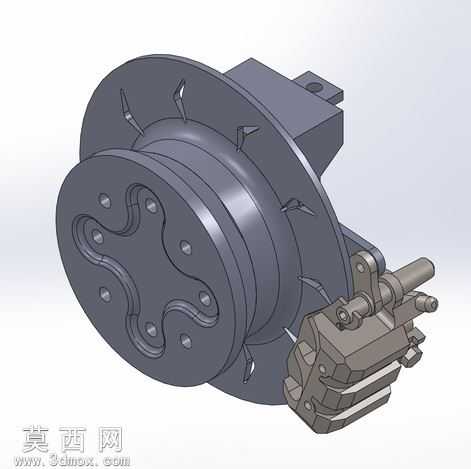

本作品为卧式三轮躺车的完整三维结构设计，采用SolidWorks完成全参数化建模，整体建模过程遵循机械设计装配逻辑，对每一个零部件进行独立建模后通过标准配合、高级配合完成总装配，可实现结构运动干涉检查与工程图导出。模型整体采用低重心卧式布局，单前轮转向、双后轮驱动的三轮结构，车架部分采用空心管材拼接的桁架式结构，建模时还原了管材的弯折角度、焊接拼接位置，对管材壁厚进行了参数化设置，可根据载荷需求调整壁厚参数。转向系统部分还原了手控转向把、转向连杆、前轮转向节的完整传动结构，转向把处设置了刹车握把安装位，符合人体工学的握持角度设计，适配躺卧姿态下的操作习惯。轮组部分完整还原了钢丝辐条轮的结构，包含轮圈、辐条、花鼓、轮胎的细节建模，轮胎表面添加了防滑胎纹的纹理特征，花鼓位置集成了碟刹安装座，与制动钳的安装位置精准匹配。制动系统部分还原了碟刹制动钳的内部活塞结构、来令片安装位，以及制动管线的集线排布结构，集线结构将前后轮的制动管线、变速管线进行统一规整固定，避免管线在骑行过程中发生晃动剐蹭。座椅部分采用一体化靠垫式设计，建模时还原了座椅的曲面支撑造型，底部设置了与车架连接的固定安装孔位，可根据骑行者身高调整前后安装位置。渲染阶段采用金属材质赋予车架管材，还原金属管材的哑光磨砂质感，轮胎采用黑色橡胶材质，添加适当的粗糙度模拟橡胶的触感，制动钳、花鼓等金属零部件采用亮面金属材质区分功能部件，座椅部分采用哑光黑色塑料与织物结合的材质表现，整体渲染光影柔和，清晰展现各部件的装配关系与结构细节。设计过程中充分考虑卧式骑行的姿态合理性，低重心布局提升骑行稳定性，三轮结构无需驻车支撑，适合长距离休闲骑行使用，各部件的安装接口均采用通用自行车配件标准尺寸，可直接对接市售标准零部件进行实物制作。
