小型设备用蓝色金属轮毂三维结构设计

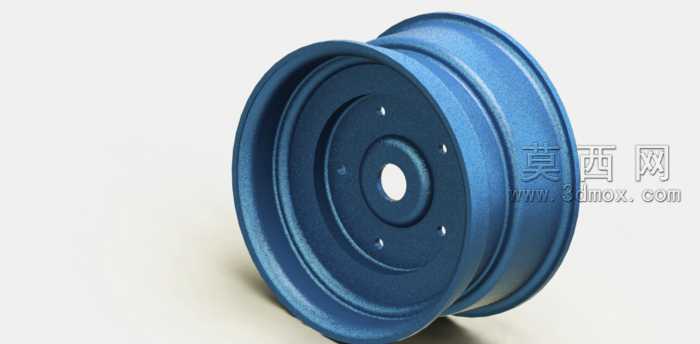

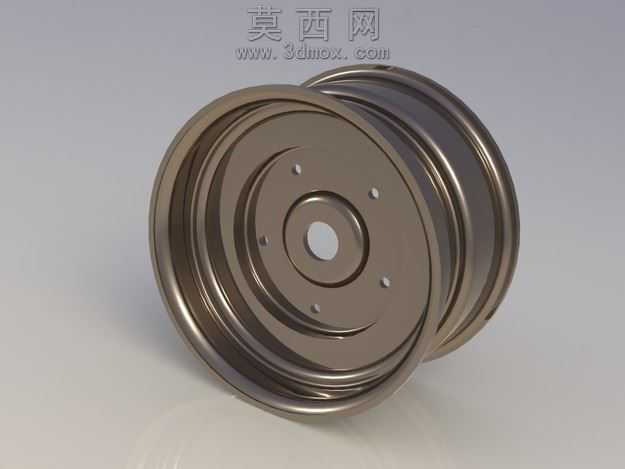

本模型为小型行走设备配套的金属轮毂结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械加工的工艺规范，对轮毂的各个配合尺寸进行了精准约束，确保后续生产加工时各部位尺寸公差符合装配要求。模型整体采用回转体结构设计思路，以中心安装孔为基准轴完成所有特征的阵列与对称布局，中心孔用于和设备的驱动轴配合，周围均匀分布的六个安装小孔用于轮毂与驱动法兰的螺栓固定，保证动力传递过程中受力均匀，避免运行过程中出现偏载松动的问题。轮毂的轮缘部位采用双层卷边结构设计，既可以提升轮体整体的结构强度，降低承重时的形变风险，也可以为外层轮胎提供稳定的安装限位，防止轮胎在运行过程中出现滑脱偏移。模型的材质设定为哑光蓝色金属漆效果，渲染时还原了金属材质的细微颗粒质感，在不同光照角度下可以呈现出均匀的漫反射效果，没有过度的高光反射，能够清晰展现轮毂表面的结构细节与加工纹理。建模过程中对轮毂的壁厚进行了均匀化处理，在保证整体结构强度满足承重要求的前提下，尽可能降低轮体的自重，减少设备行走过程中的动力损耗。轮毂的内侧腹板采用弧形过渡结构，替代了传统的直角连接结构，有效降低了应力集中的风险，提升了轮体在承受冲击载荷时的结构稳定性，即使在颠簸路面运行也不易出现开裂变形的问题。模型的所有倒角、圆角特征都按照实际加工要求进行了设定，没有尖锐的棱角结构，既符合机械加工的工艺要求，也能避免装配过程中出现划伤的问题。整体结构经过多次参数校验，各部位的配合间隙、安装尺寸都经过反复调整，能够直接适配对应规格的轮胎与驱动轴，可直接用于小型代步设备、轻型搬运设备的行走系统设计参考，也可用于相关机械结构的教学演示场景。
