多组螺旋弹簧组合式压力承载缓冲结构

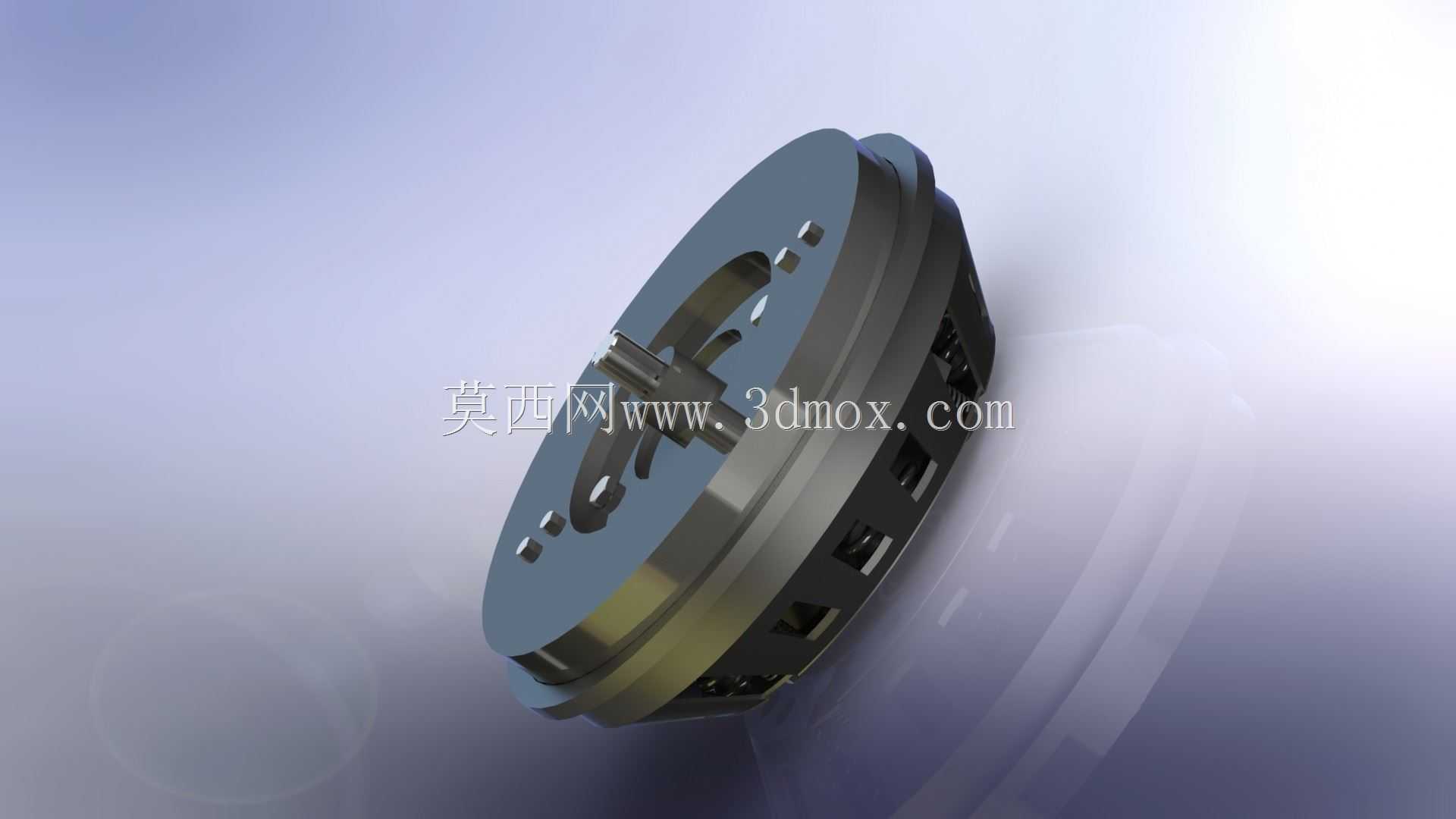

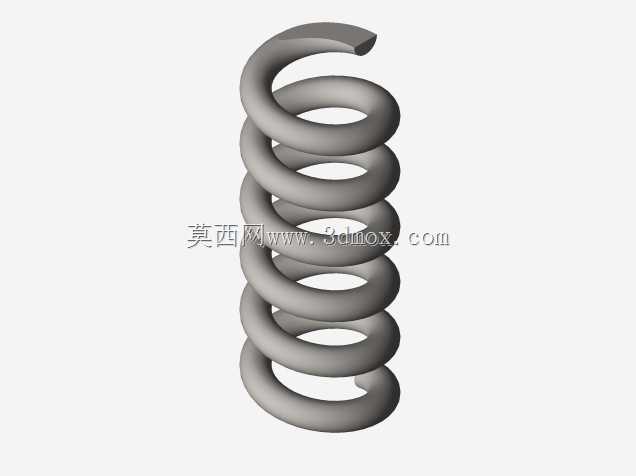

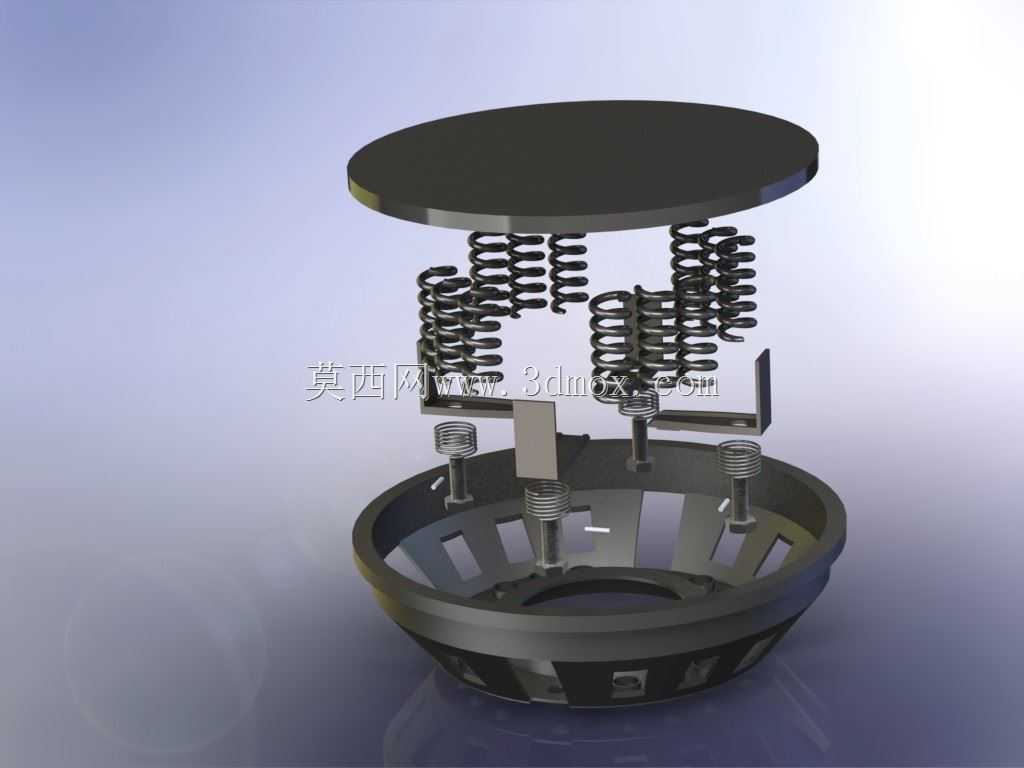

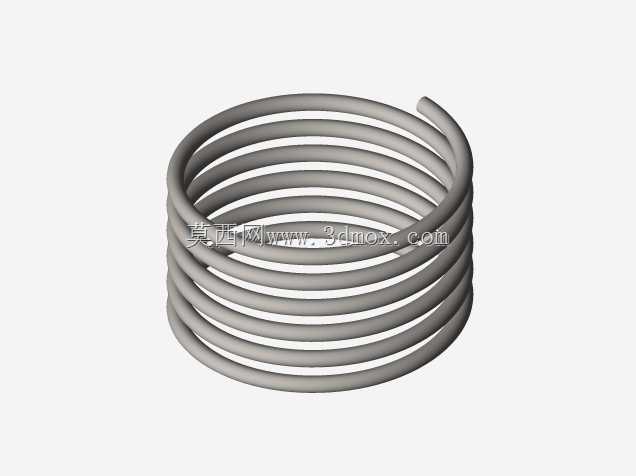

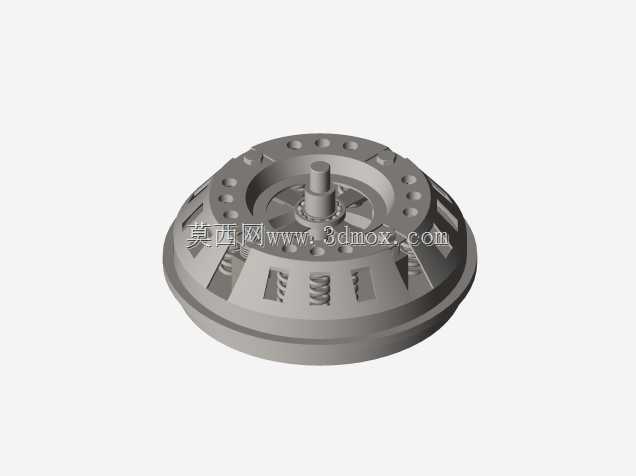

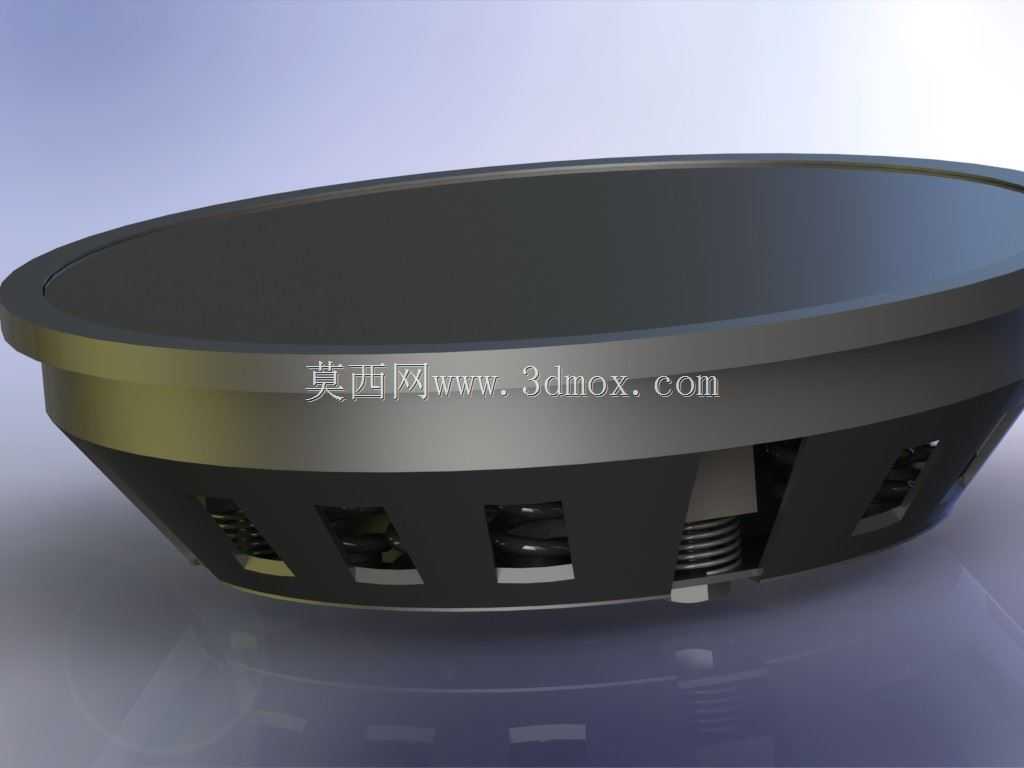

　　该承压缓冲结构常应用于需要恒定压力输出、同时兼顾振动缓冲的工业装配场景，比如小型压装工位的弹性压头、振动料盘的底部支撑、精密检测设备的载台缓冲模块，能在提供稳定轴向压力的同时，吸收设备运行过程中产生的小幅高频振动，避免刚性接触带来的工件压伤或者设备连接件松动问题。从结构设计逻辑来看，整体采用上下分体式布局，下部为带镂空减重槽的盆形基座，基座上均匀分布四个小直径支撑柱，每个支撑柱上配套安装小刚度圆柱螺旋弹簧，主要承担初始预压阶段的弹力输出，避免空载状态下上压板出现歪斜偏移；基座中心区域对称布置四组大刚度圆柱螺旋弹簧，这部分弹簧是主承压元件，承担额定工作载荷下的主要弹力输出，不同刚度弹簧的组合搭配，

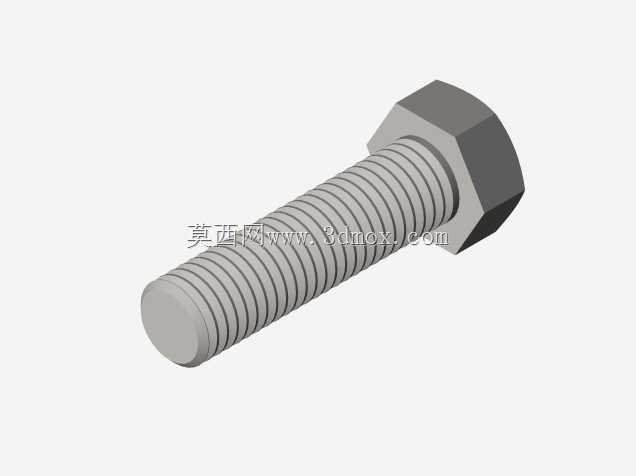

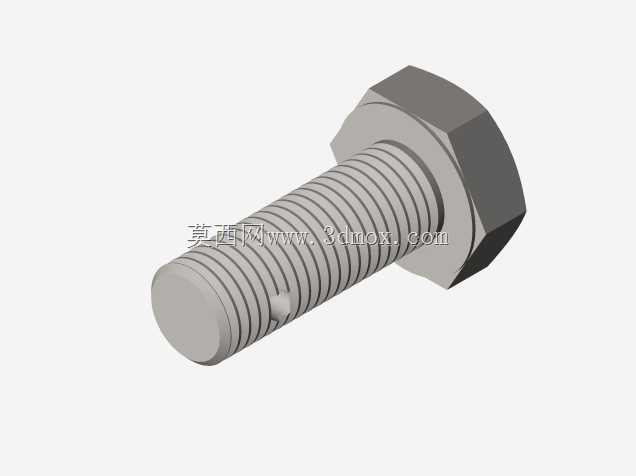

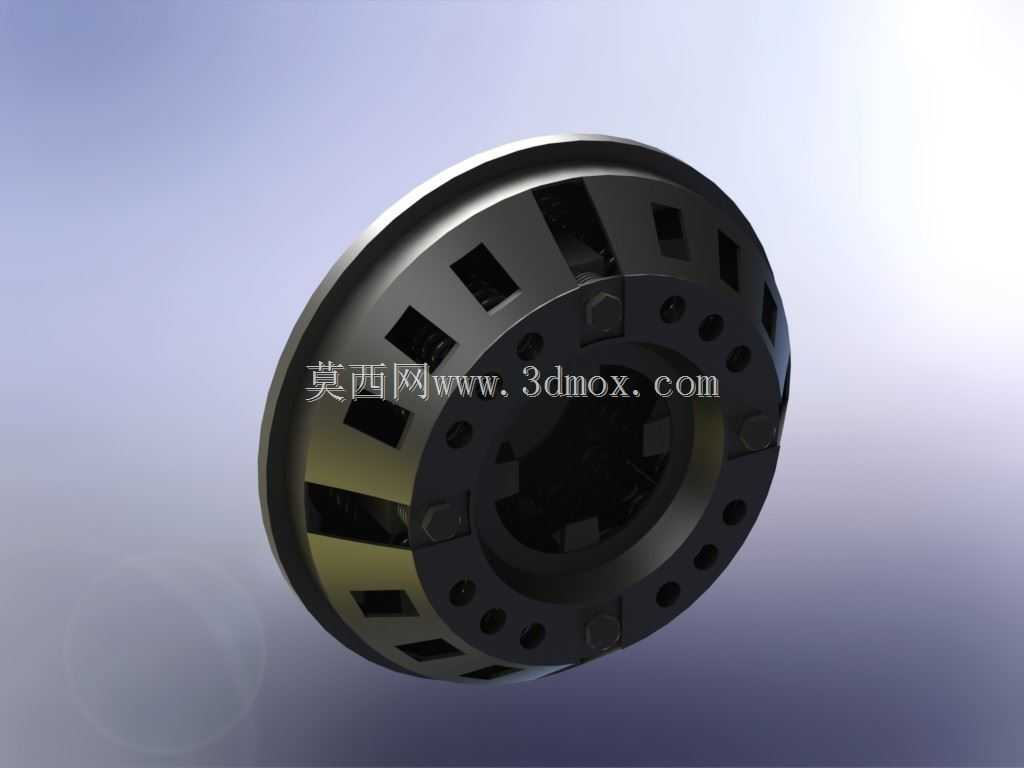

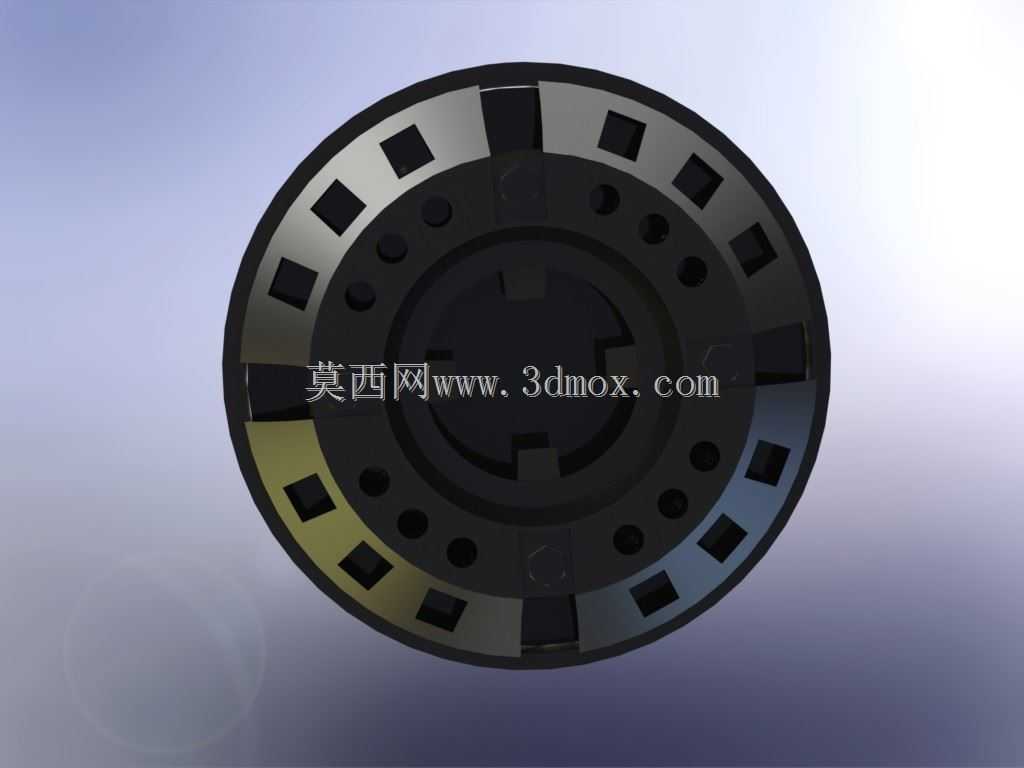

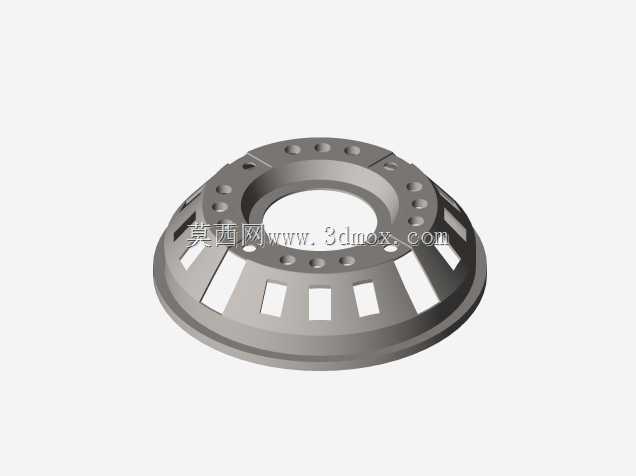

　　能让整个结构的弹力输出曲线呈现非线性特征，初始压合阶段弹力上升平缓，不会对工件产生瞬间冲击，当压缩行程达到额定区间后，弹力快速上升至额定工作压力，适配不同压入深度的装配需求。上压板为圆形平板结构，边缘做了圆弧倒角处理，避免应力集中导致的板件变形，压板下表面设置有定位凸台，刚好卡入大弹簧的内圈，能防止弹簧在压缩过程中出现径向窜动，保证弹力始终沿轴向输出。基座底部的镂空槽一方面是为了降低整体结构重量，另一方面也为配套的紧固件预留安装空间，整个结构的安装边界以基座的最大外径为基准，安装时只需通过基座上预留的四个安装孔，用螺栓即可将整个组件固定在设备安装面上，不需要额外设计复杂的定位工装。在实际选型适配时，需要根据工况的额定压力、

　　允许压缩行程来匹配对应线径和圈数的弹簧，小弹簧的预压量通常设置为总压缩行程的15%左右，保证上压板在初始位置就能保持水平状态，不会出现单侧倾斜的问题；大弹簧的并紧高度需要小于结构的最小允许压缩间隙，避免弹簧压并后出现刚性接触，损坏工件或者设备。整个结构没有复杂的异形零件，所有弹簧均为标准圆柱螺旋弹簧，上下压板和基座都可以采用常规的机加工工艺制作，加工难度低，后期维护更换弹簧也十分便捷，不需要整体拆解整个组件，只需拆开上压板即可单独更换失效的弹簧，能有效降低设备的维护成本。在实际运行过程中，弹簧之间预留了足够的间隙，不会出现弹簧互相摩擦产生异响或者磨损的问题，基座上的镂空结构也能让弹簧压缩过程中带出的空气顺利排出，避免密闭空间产生气阻影响弹力输出的稳定性。
