三级传动齿轮减速箱结构设计

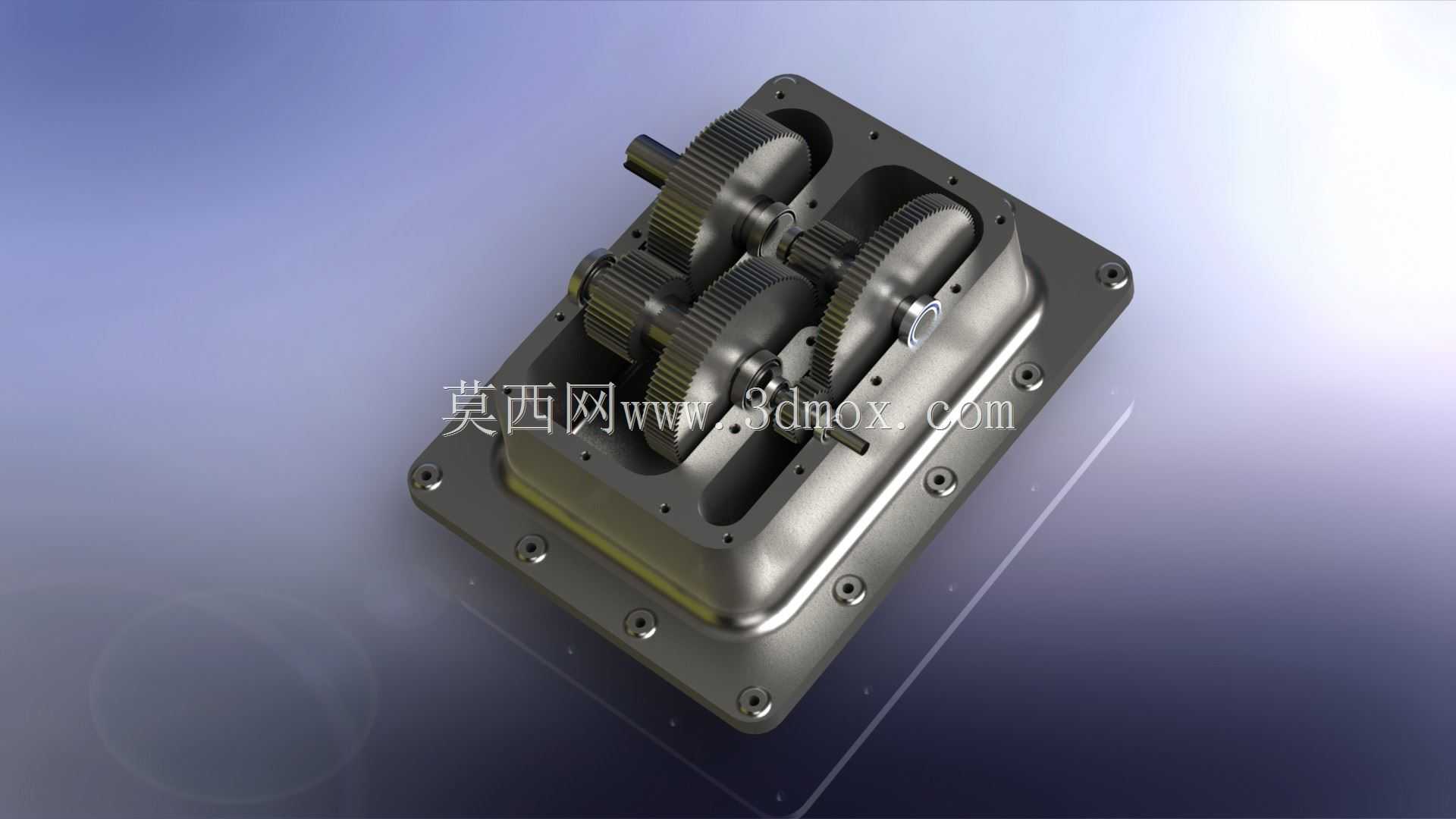

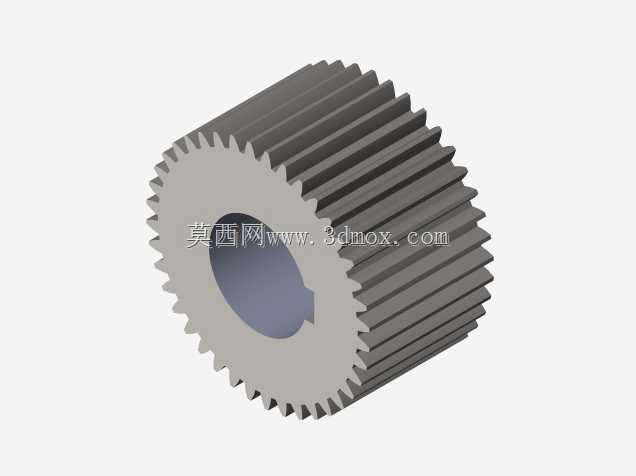

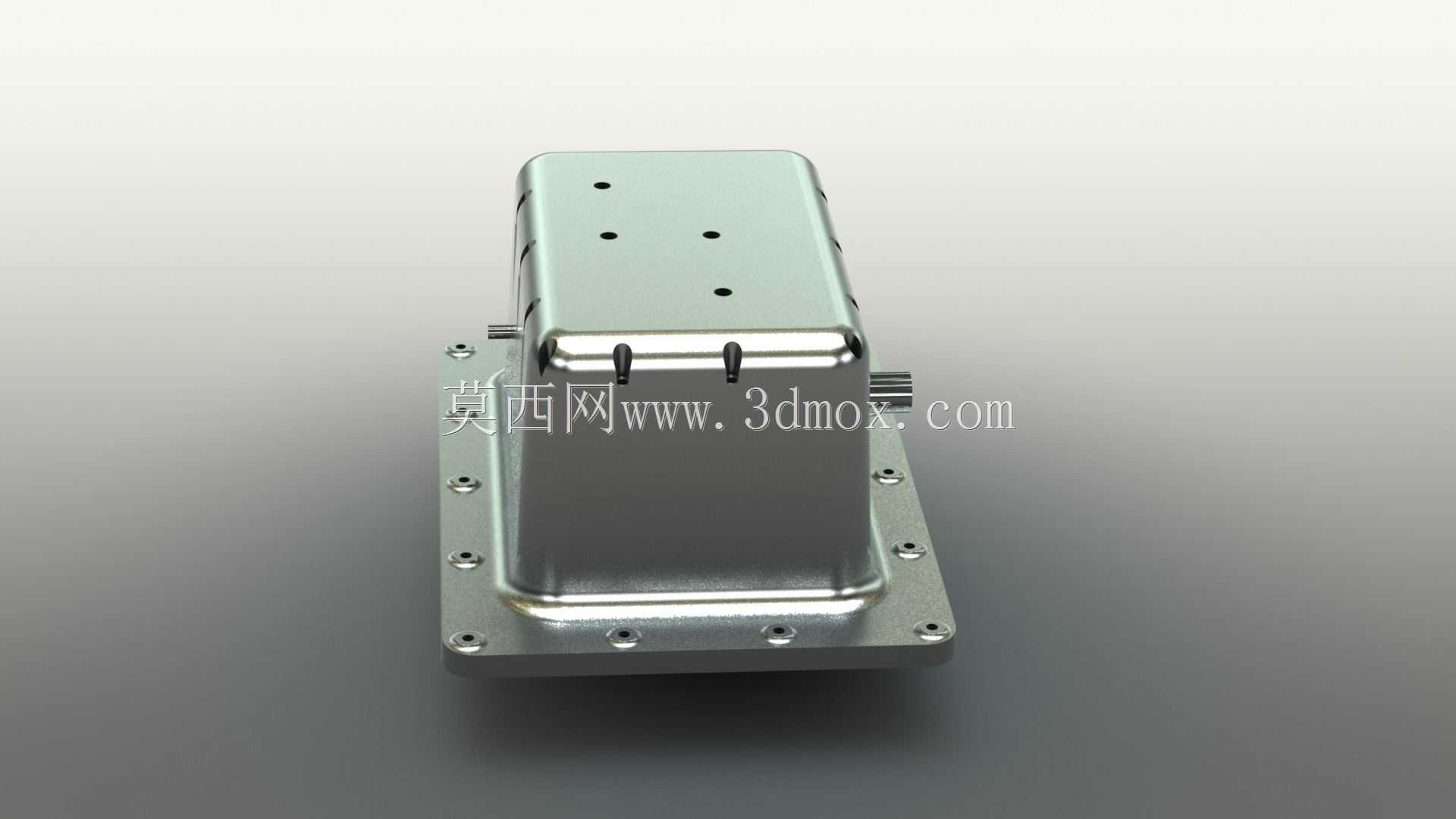

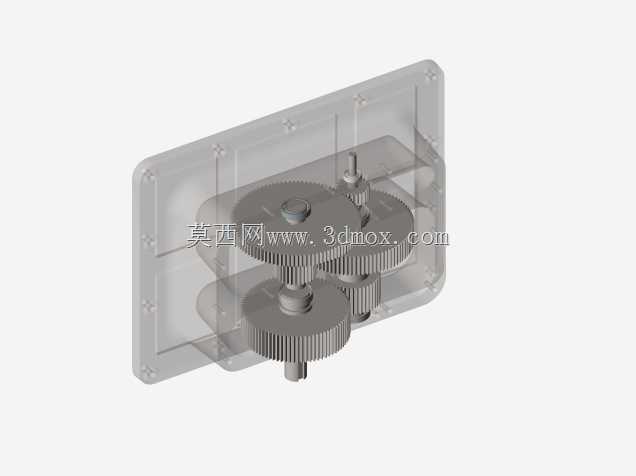

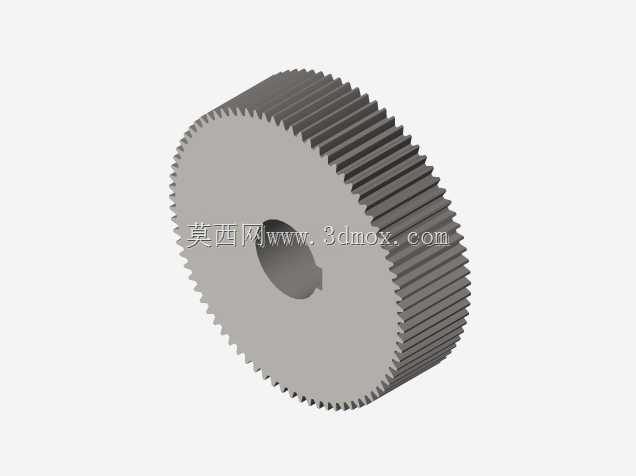

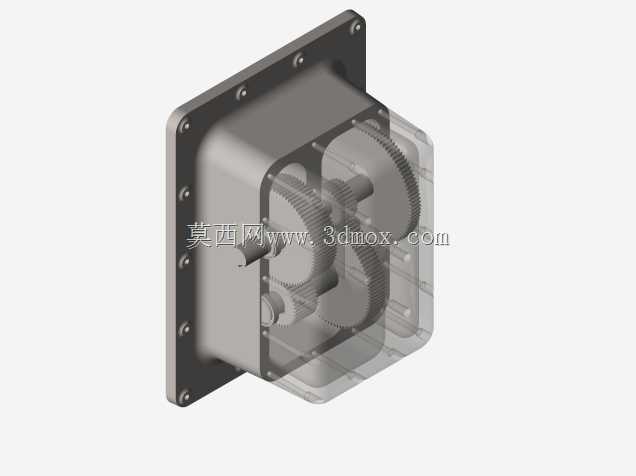

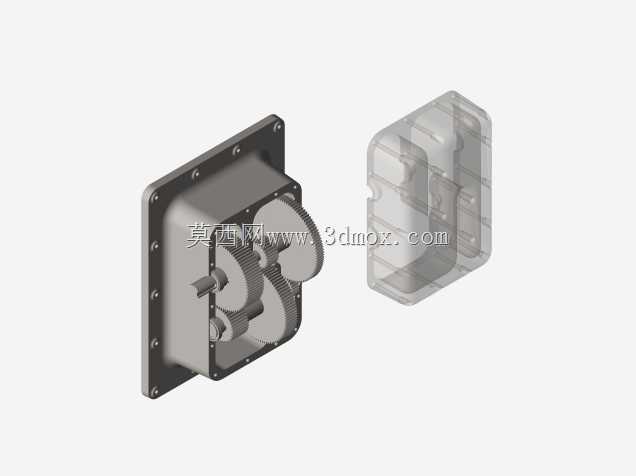

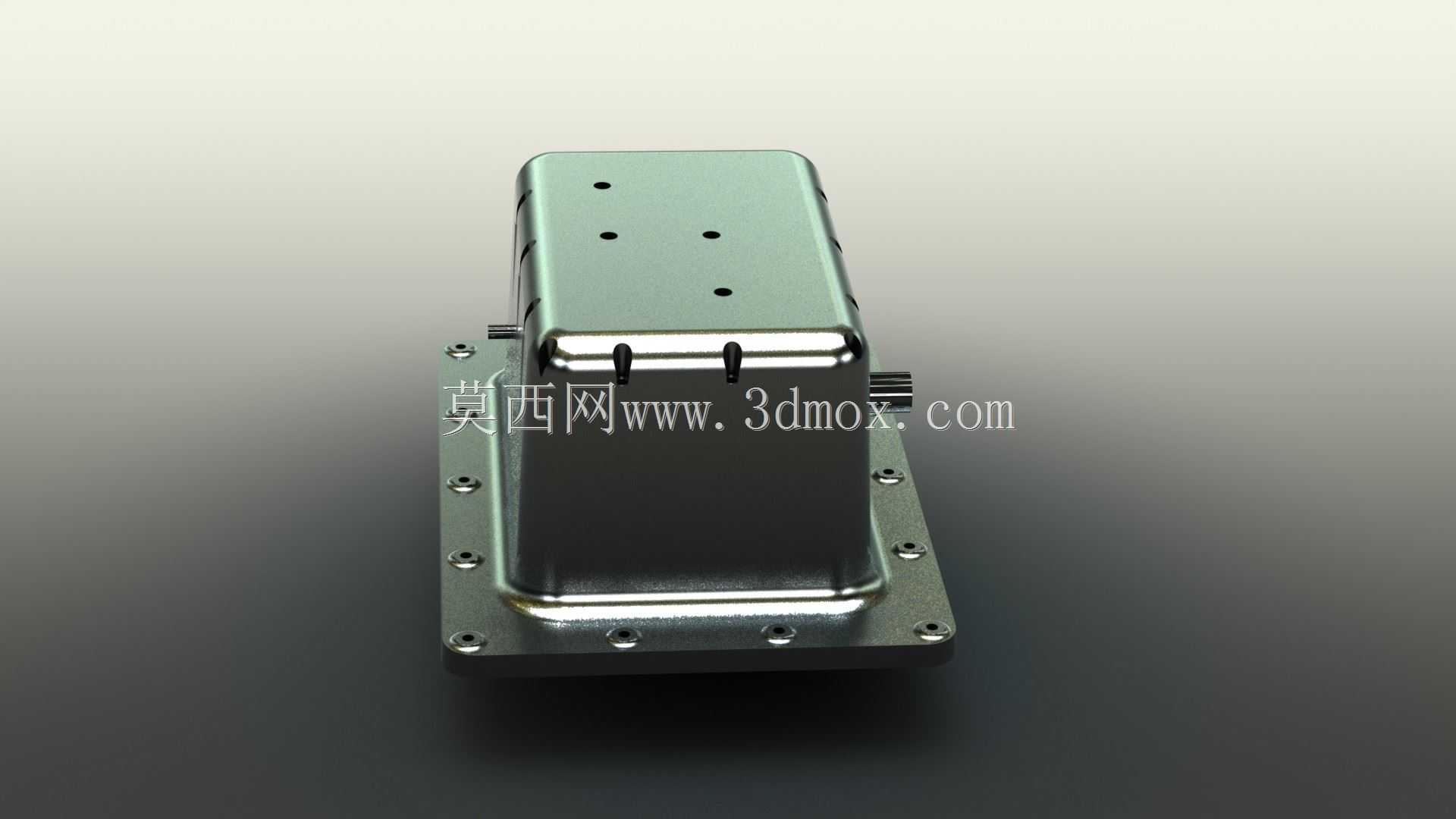

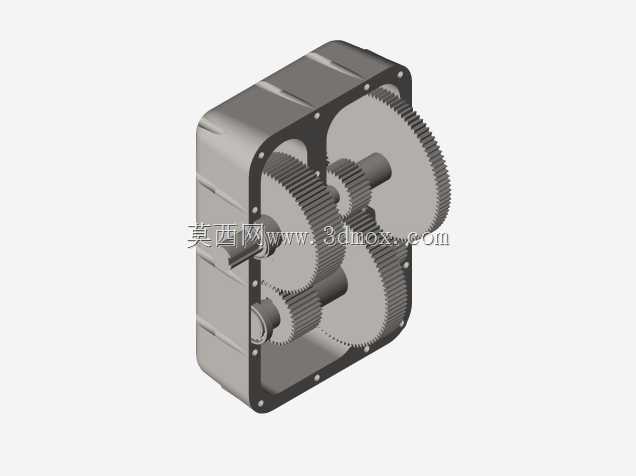

　　这款三级传动减速装置，核心采用三级圆柱齿轮啮合传动架构，在常规二级减速的传动比覆盖范围基础上，进一步拓展了减速比区间，能够适配输入转速较高、输出端需要大扭矩低转速的传动场景，常见于中小型输送设备、轻工生产线驱动端、小型物料加工设备的动力匹配环节，可将原动机输出的高转速通过三级齿轮的逐级啮合降速，同时按传动比比例放大输出扭矩，满足负载端的动力输出要求。从结构布局来看，该减速箱采用方形剖分式箱体设计，箱体底座预留了均匀分布的安装螺栓孔，安装时可直接通过螺栓将箱体固定在设备安装基座上，安装边界规整，不需要额外设计复杂的转接安装支架，适配常规的工业安装基面。箱体内的三级齿轮依次排布，输入轴从箱体侧部伸出，

　　可通过联轴器直接与驱动电机输出轴连接，输出轴的轴伸尺寸匹配常规的传动轮、链轮安装公差，能够直接对接负载端的传动机构，减少中间传动环节的动力损耗。设计过程中，各级齿轮的中心距经过匹配计算，既保证了齿轮啮合的重合度满足传动平稳性要求，也控制了箱体的整体外形尺寸，避免不必要的空间占用；箱体上盖与底座的结合面做了贴合精度设计，能够保证装配后的密封性能，减少润滑油渗漏的风险，同时箱体内预留了足够的储油空间，齿轮运转时可通过油浴润滑实现啮合面的持续润滑，降低长期运转的磨损速率。在实际应用场景中，这类三级减速结构相比单级、二级减速装置，能够在更小的箱体体积下实现更大的传动比，不需要额外增加前置减速机构，对于安装空间受限、

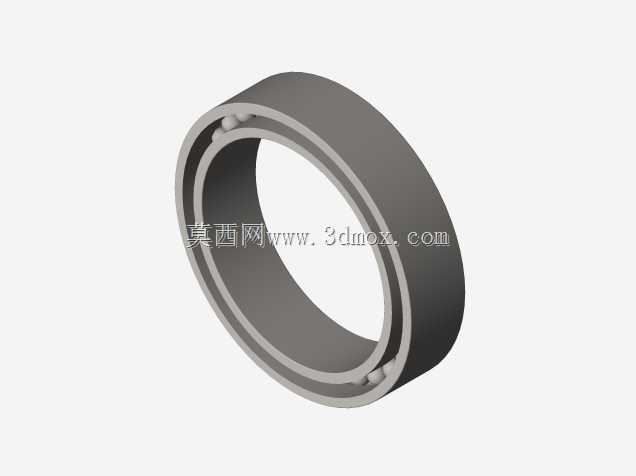

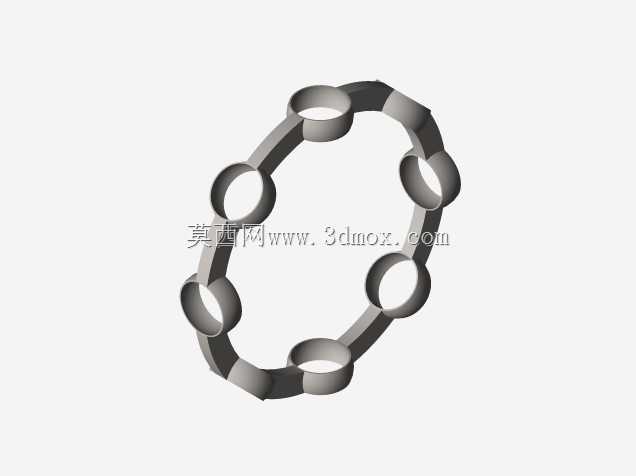

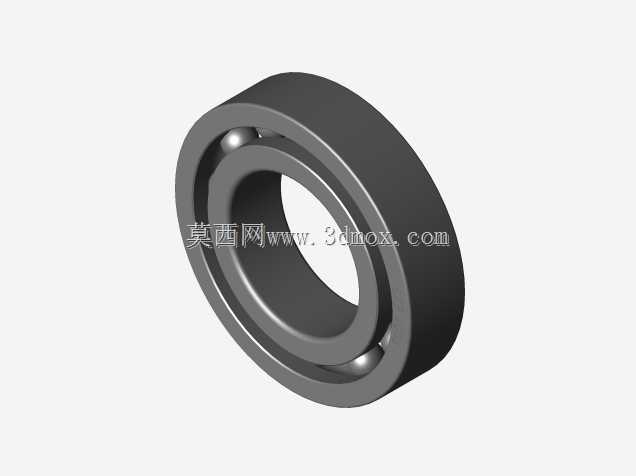

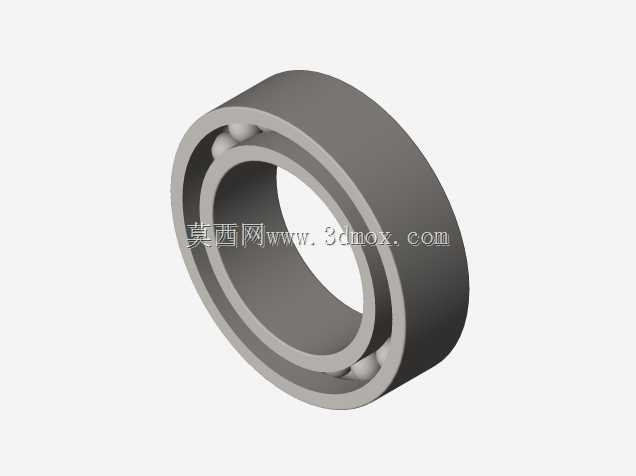

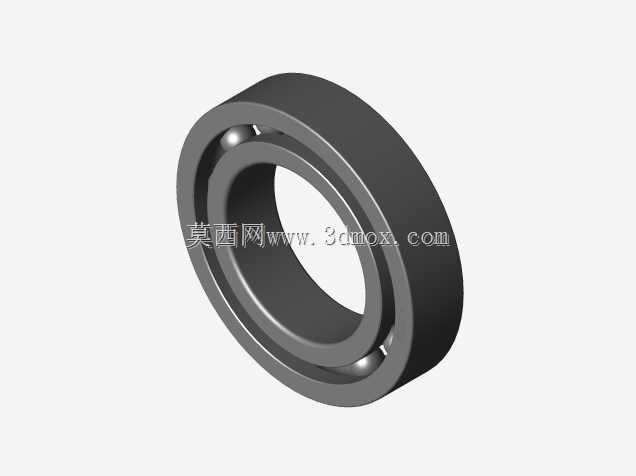

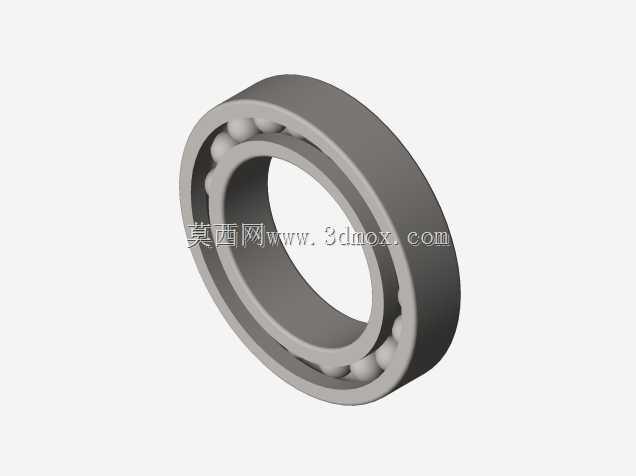

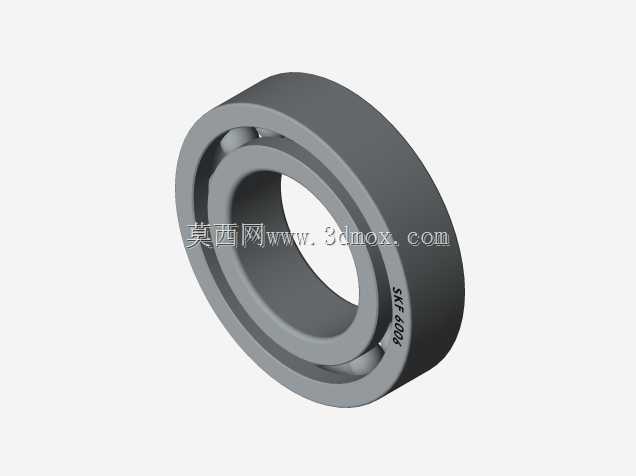

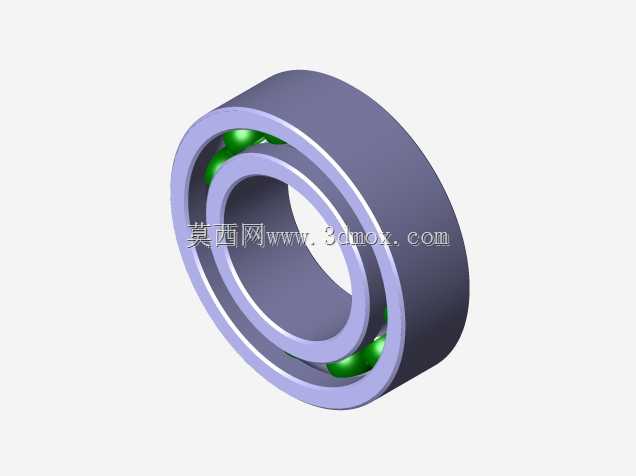

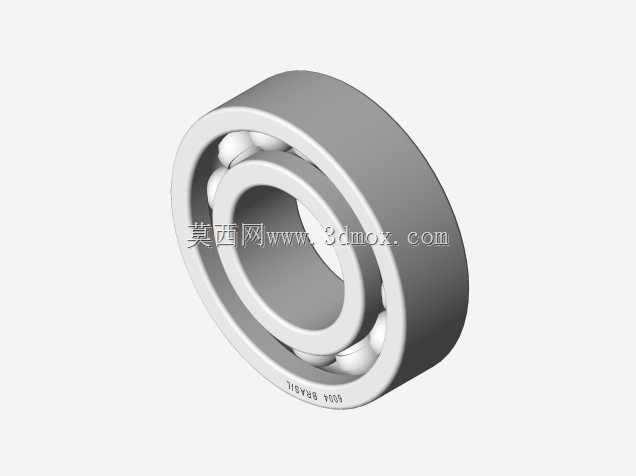

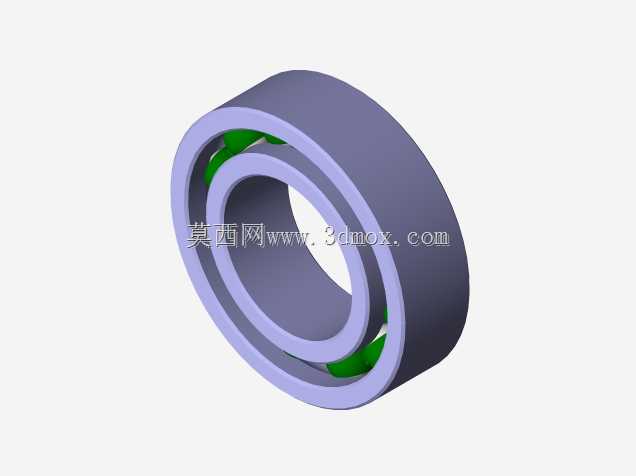

　　同时需要大减速比的传动场景适配性更强；齿轮采用平行轴排布，传动过程中的轴向力较小，轴承选型可选用常规深沟球轴承即可满足支撑要求，降低了配件采购与后期维护的成本。箱体边角处做了加强筋结构设计，在齿轮啮合产生的交变载荷作用下，能够减少箱体的形变，保证各级齿轮的轴系平行度始终处于设计公差范围内，避免因箱体形变导致的齿轮偏磨、传动噪音增大等问题。轴伸端的密封结构采用常规接触式密封设计，能够适配常规工业环境下的防尘、防渗漏要求，在多粉尘的生产车间场景下也能稳定运行，不需要频繁更换密封件。
