教学用单级圆柱齿轮减速装置结构

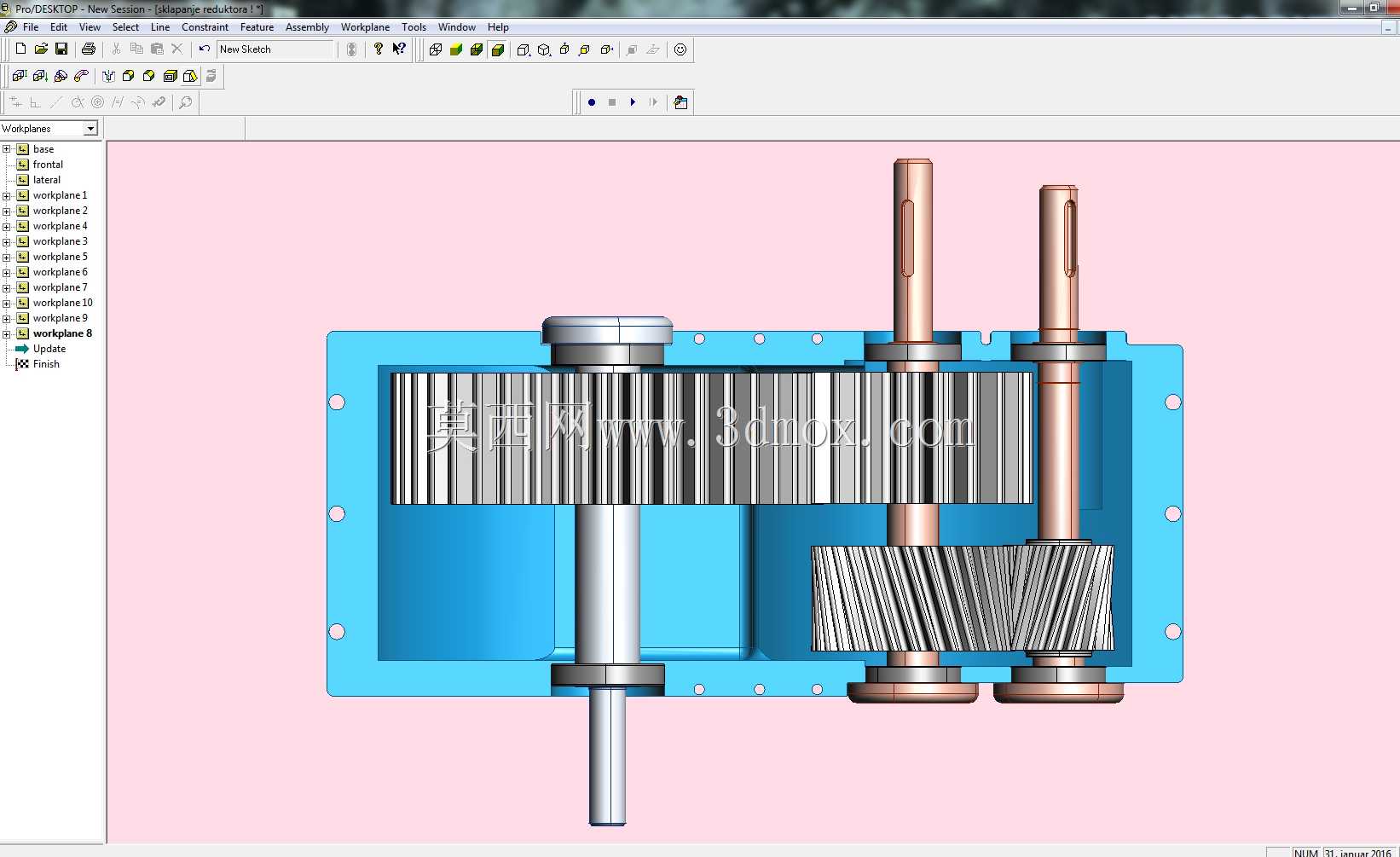

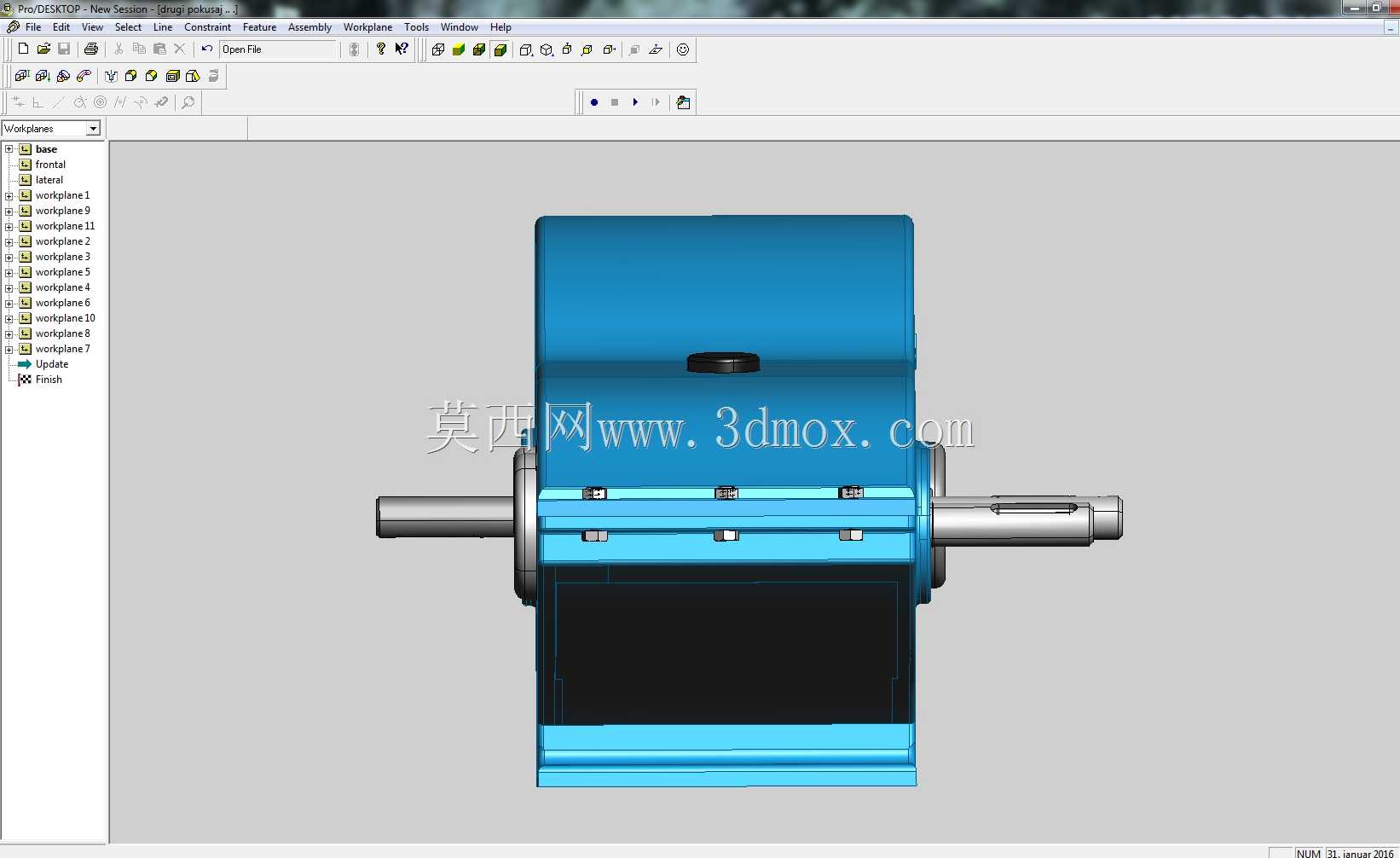

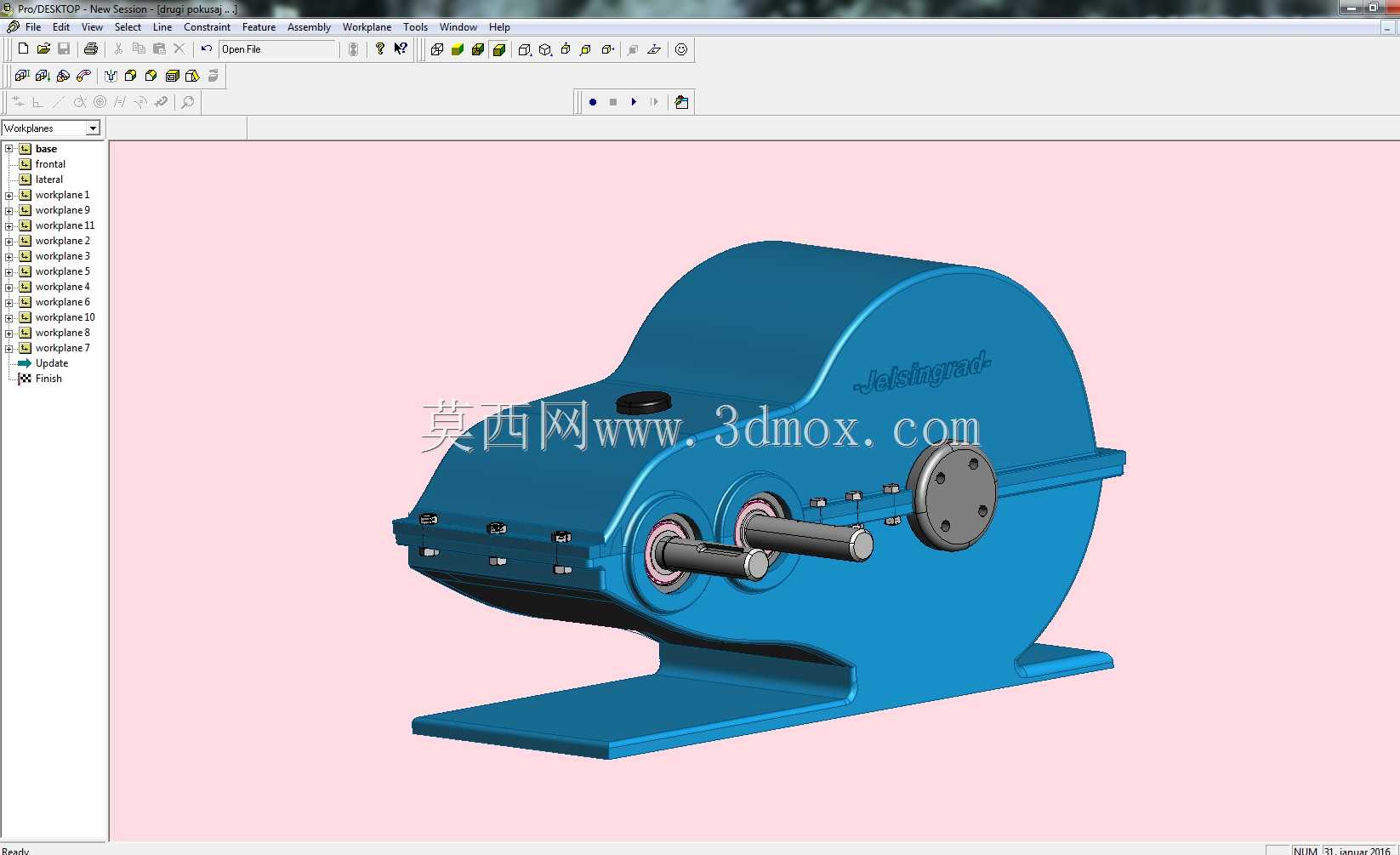

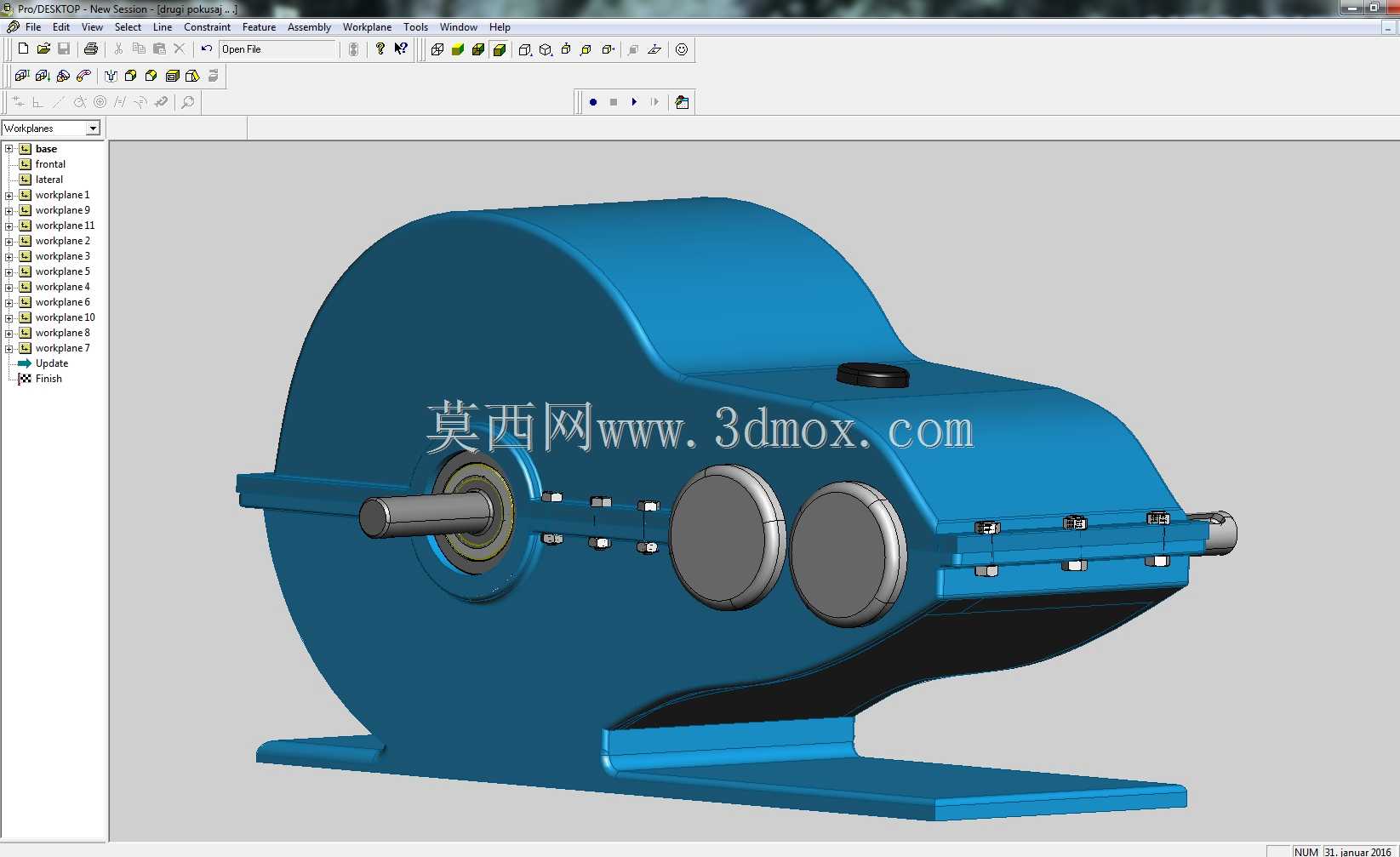

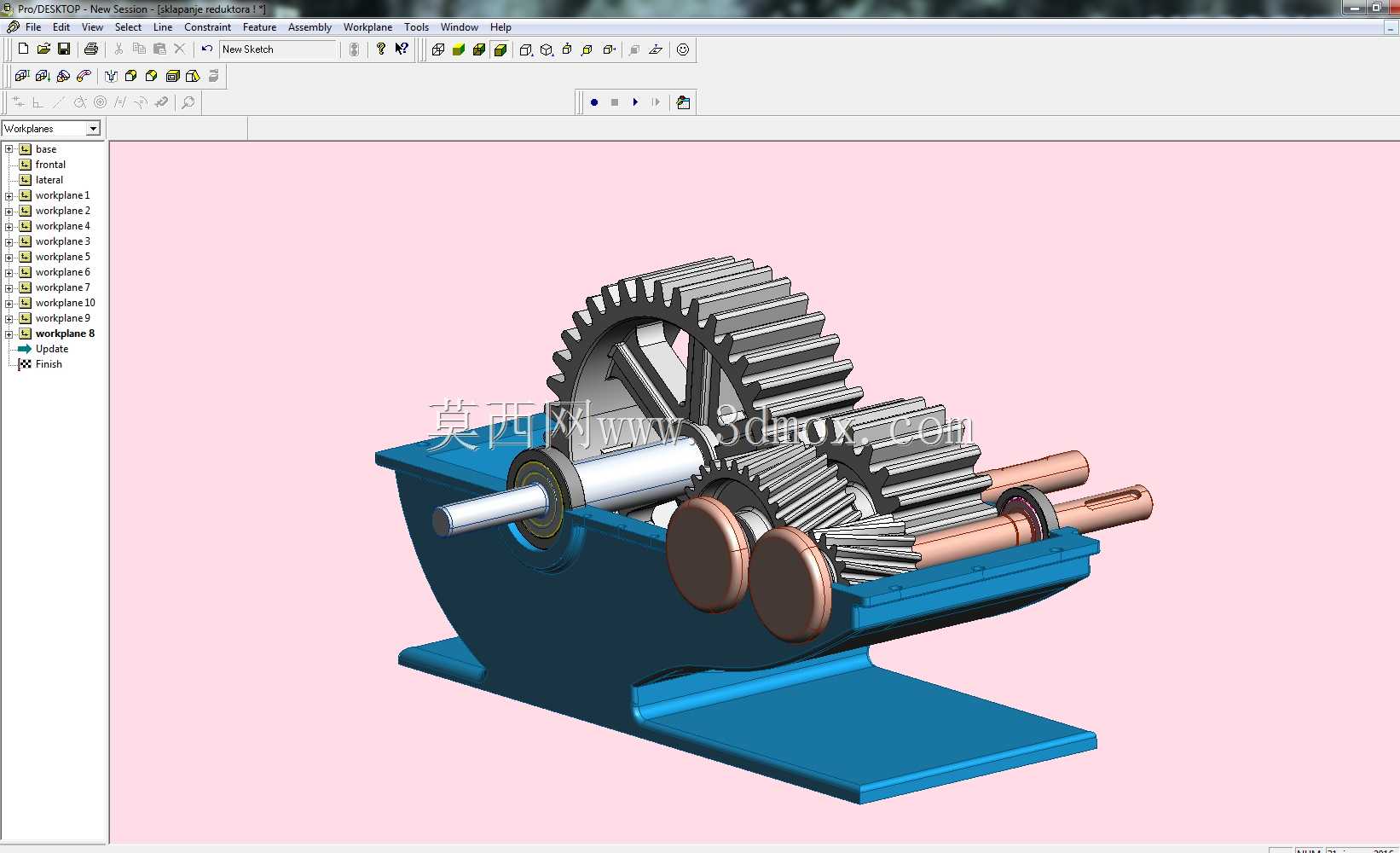

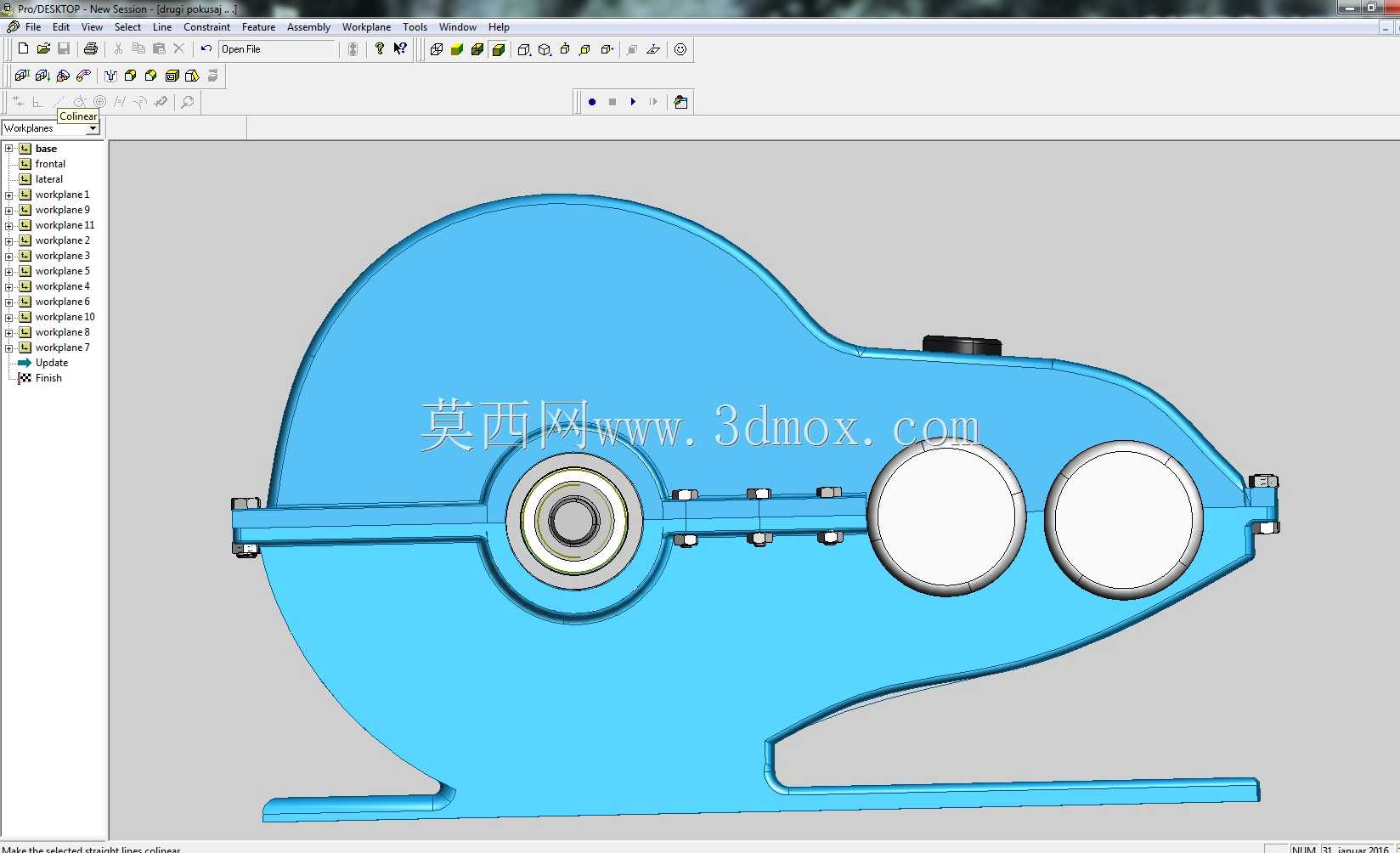

　　这款减速装置主要面向机械原理、机械设计课程的教学演示场景，也可作为小型轻载传动工位的动力匹配部件使用，常见于院校金工实训、课程设计答辩展示，以及小型输送线、实验台架的低转速动力输出环节。从结构设计来看，整体采用一体式铸铁箱体结构，底部设置带安装孔的水平支撑底座，安装时可通过螺栓直接固定在型材架或预埋板上，底座的平面度公差控制在0.1mm以内，能保证运行时的箱体稳定性，避免轴系偏载引发的齿轮磨损加剧。输入轴与输出轴采用平行轴布置，轴伸端均配置密封端盖与滚动轴承，轴承位的同轴度公差按照IT7级精度设计，既可以保证齿轮啮合的侧隙均匀，也能降低长期运行的轴承温升。箱体侧面的剖分面采用密封胶条配合精密铣削加工面实现密封，可防止齿轮润滑油渗漏，

　　同时箱体顶部设置注油孔与透气塞，底部预留放油螺塞位置，满足日常润滑维护的操作需求。设计过程中优先考虑了教学场景的拆装便利性，端盖与箱体的连接螺栓均采用统一规格的外六角标准件，轴上零件的定位采用轴肩与轴用挡圈配合的方式，没有采用过盈量过大的配合设计，方便学员反复拆装理解轴系零件的定位逻辑。齿轮参数选择上采用了适中的传动比，输出转速适配多数教学演示台的动力输入需求，齿轮的齿宽、模数均按照轻载工况核算，既满足演示时的传动强度要求，也能控制整体重量，方便教学场景下的搬运与展示。外形轮廓做了圆弧过渡处理，没有尖锐的棱角，避免实训操作时的磕碰风险，箱体表面的安装基准面都做了明确的凸台设计，方便学员理解加工基准与安装基准的重合原则。在实际选型适配时，这款减速装置的输入轴可直接连接小型调速电机，输出端可通过联轴器连接负载转盘、小型传送带辊筒等部件，轴伸的键槽采用标准平键规格，无需额外定制连接件即可完成装配。
