可调高度海绵缓冲夹持支撑座结构

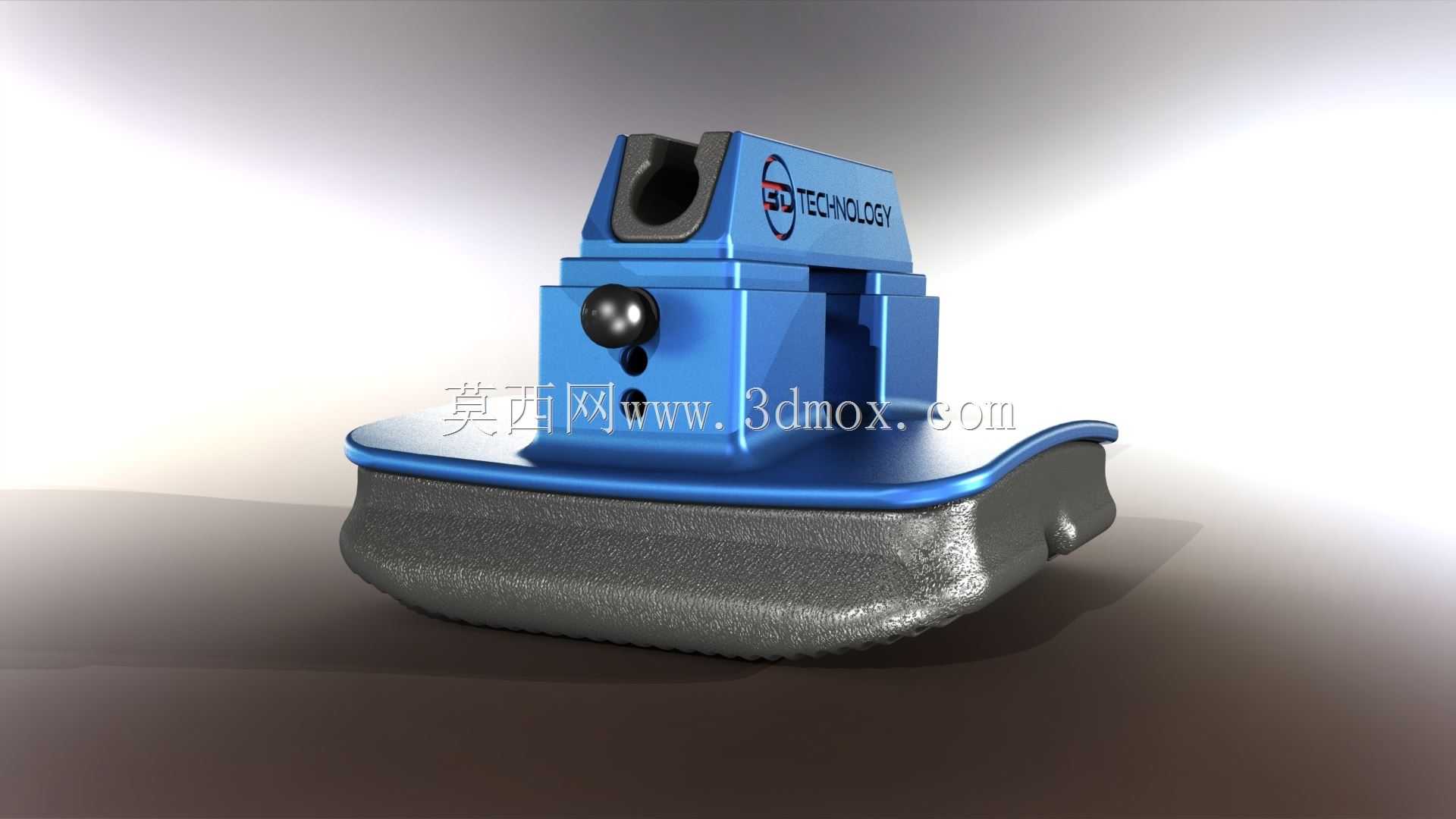

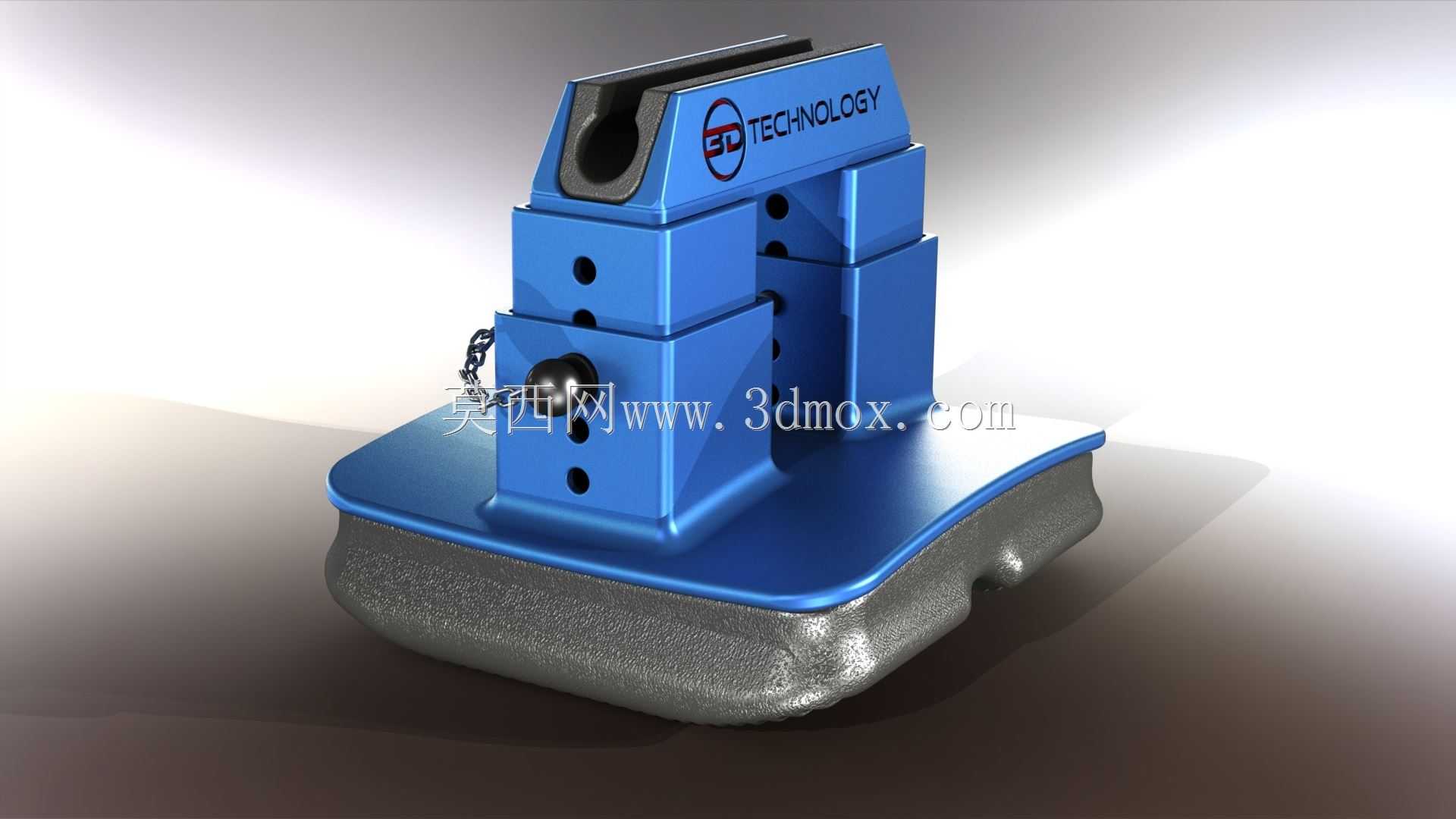

　　这类可调式海绵缓冲支撑座，多应用在工装夹具的工件承托、轻型物料输送线的侧边定位、小型装配工位的柔性支撑场景中，核心作用是在接触工件时提供柔性缓冲，避免硬质支撑刮伤工件表面，同时可根据不同工件的轮廓高度快速调整支撑位置，适配多规格工件的装夹需求。该支撑座的高度调节范围覆盖0-60mm区间，主体承载结构可选用铝或铜材质加工，也可采用高强度方形管材作为插入嵌件来提升整体结构强度，若需要更高的承载刚性，还可将主体底座修改为焊接结构，直接焊接在8mm厚度的铝板基座上，配合轻微的弯曲轧制工艺处理，能进一步提升整体结构的抗形变能力，满足大负载支撑场景的使用需求。接触工件的缓冲层采用25mm到28mm厚度的海绵泡沫材质，

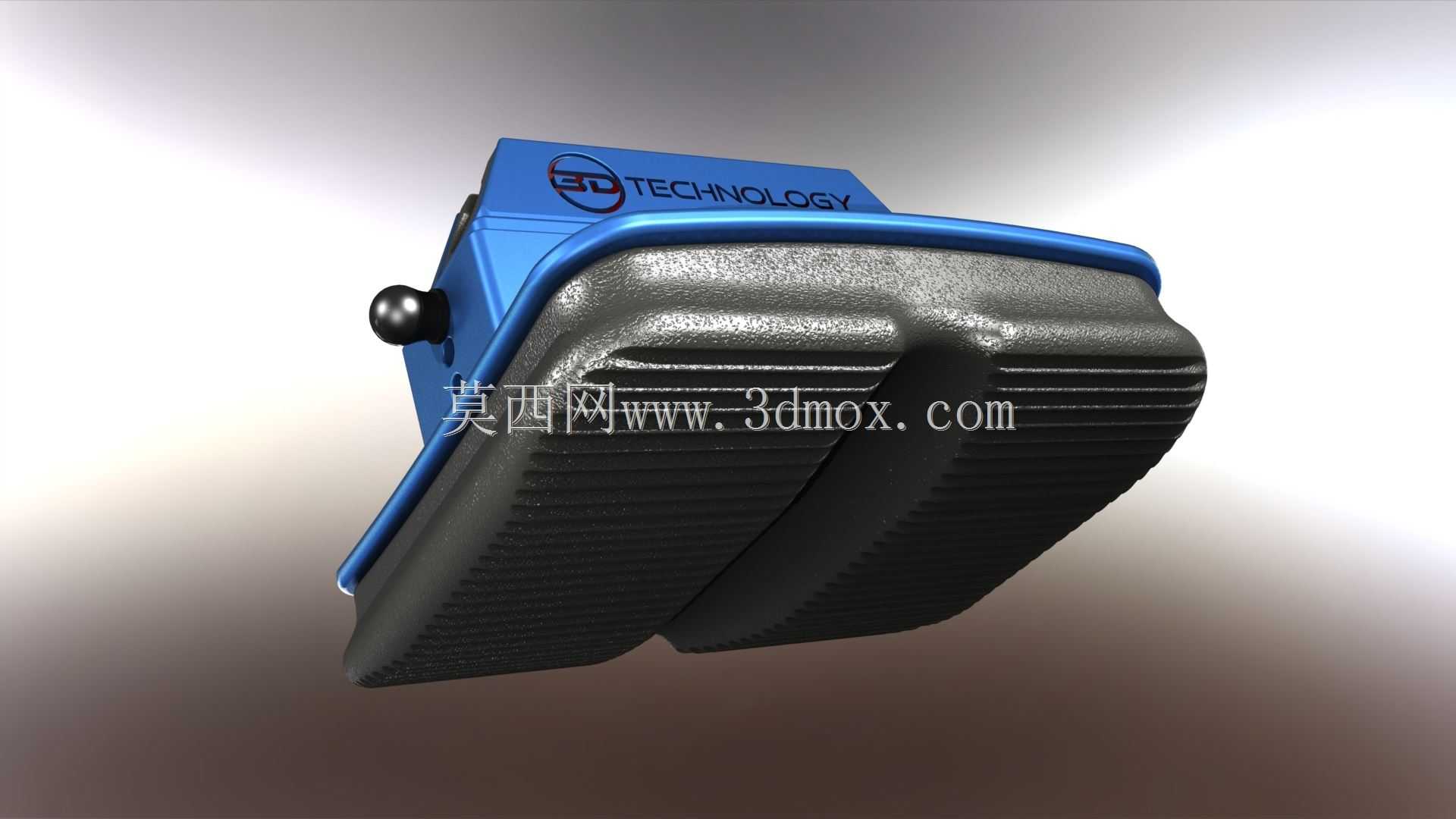

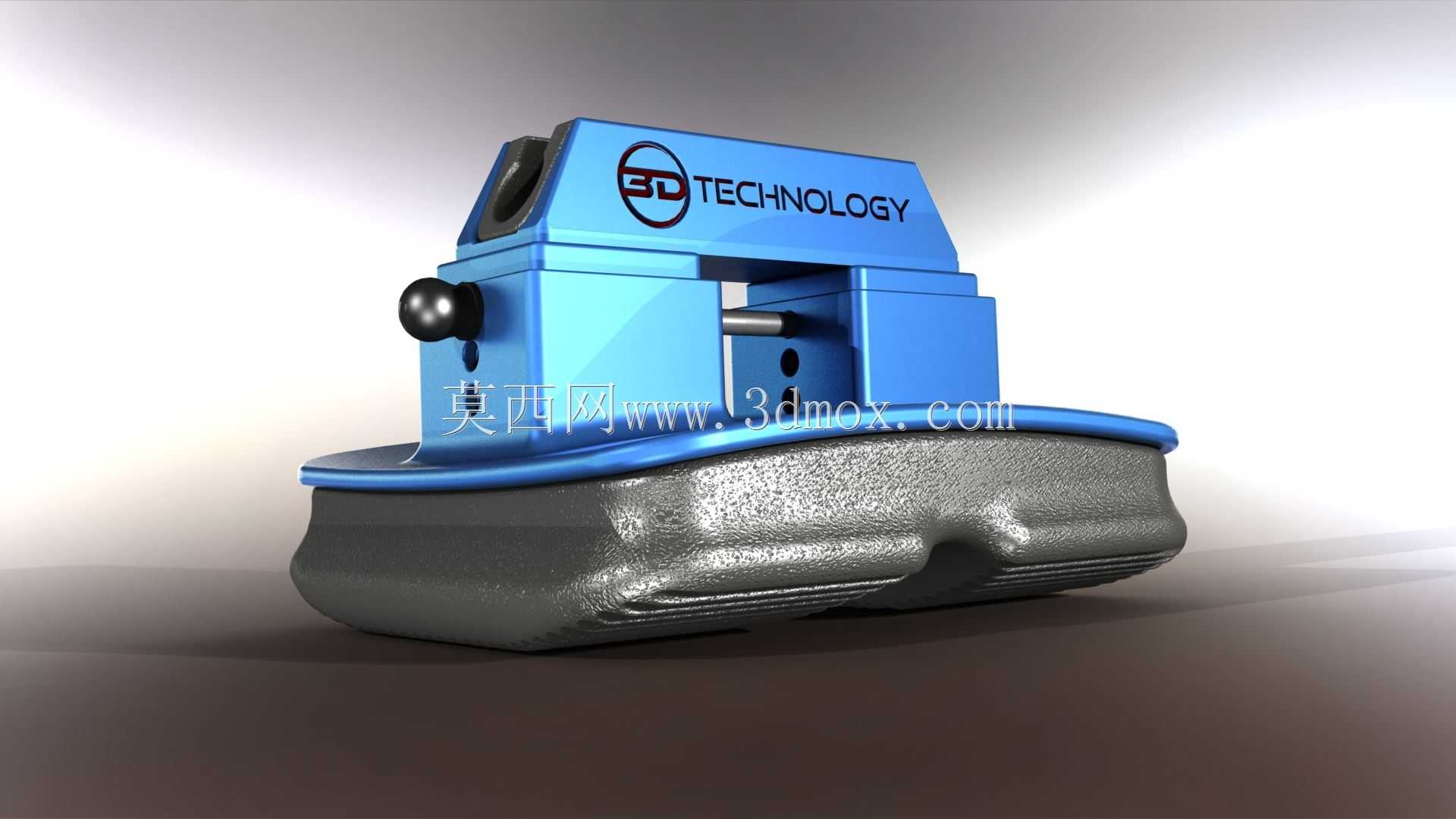

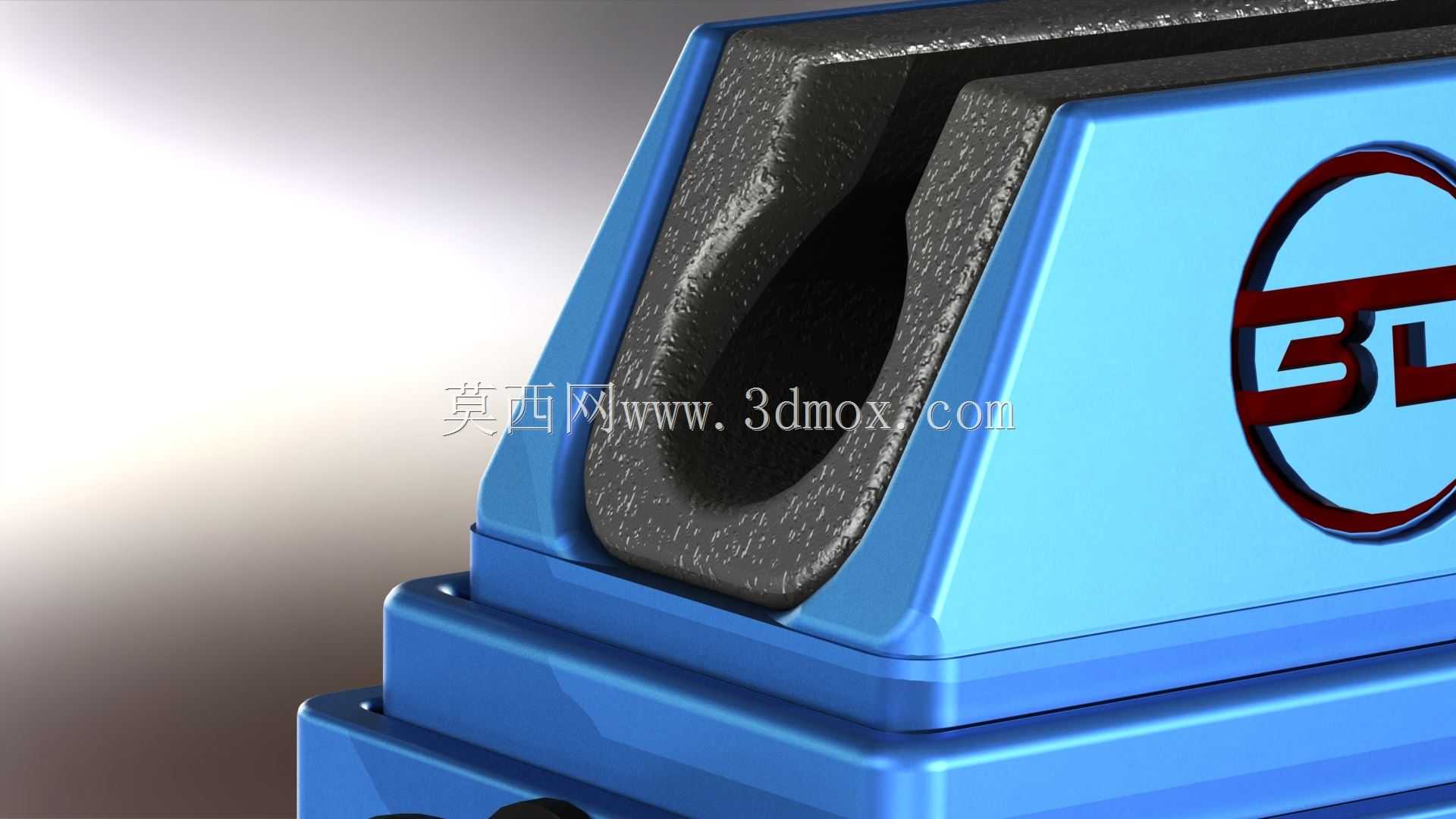

　　这类海绵的邵氏硬度经过适配调校，既可以提供足够的支撑力避免工件下压时过度形变，又能在接触时产生足够的形变包裹住工件轮廓，增大接触摩擦力，防止工件在加工或装配过程中出现滑移。海绵缓冲层可直接卡装在主体结构的底部海绵槽内，安装更换无需额外紧固件，日常维护更换缓冲层时操作便捷，可快速完成耗材替换，减少工位停机等待时间。主体结构的中间部分做了分段开槽设计，这类开槽结构可以让支撑座在受到侧向挤压力时产生微量的弹性形变，适配工件表面的微小尺寸误差，避免刚性接触导致的工件定位偏差。支撑座的侧面设计有小切口结构，这些切口在支撑座安装到工装基板上时，可以提供额外的抓地力，配合安装面的摩擦力共同抵抗支撑过程中产生的侧向推力，提升整体支撑的稳定性。

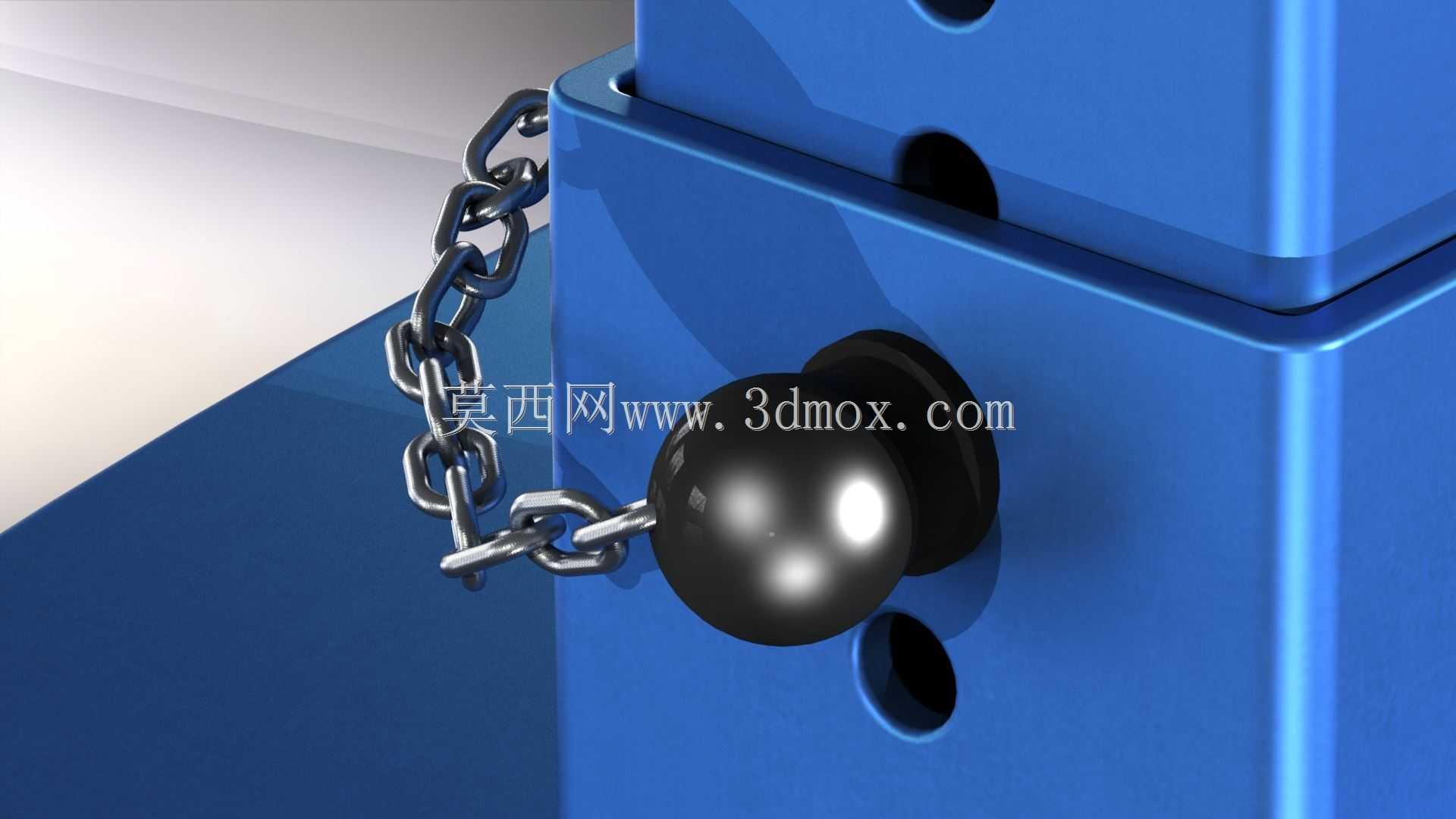

　　在三维建模过程中，需要重点关注主体结构与海绵嵌装槽的配合公差，槽体尺寸需要预留海绵的压缩余量，避免海绵安装后出现凸起过高或者卡装不牢脱落的问题；同时高度调节的滑动配合面需要设置合理的间隙，既要保证调节时滑动顺畅无卡滞，又要避免间隙过大导致支撑时出现晃动，影响定位精度。主体外侧的蓝色包覆层为硬质防护结构，既可以隔绝加工过程中的切削液、粉尘进入内部调节结构，也能提升构件的整体抗磕碰能力，延长工装的使用寿命。这类支撑座相比传统的硬质固定支撑块，柔性适配能力更强，在多品种小批量的柔性生产线上应用优势明显，可减少不同规格工件切换时的工装更换时间，提升生产线的换型效率。
