高精度8米钢卷尺工业级三维数模

日常机械加工、建筑施工、设备安装、家装测绘场景里，8米量程的钢卷尺是一线作业人员随身携带的高频使用测量工具，区别于10米以上大卷尺的笨重、3米小卷尺量程不足的短板，8米规格刚好覆盖绝大多数室内外常规测量需求，既可以单人操作完成构件尺寸复核、管线排布定位、板材裁切量取，也能在设备维保场景中快速完成安装间距、部件形位尺寸的初测，不需要频繁更换测量工具，适配多场景作业的便携性需求。

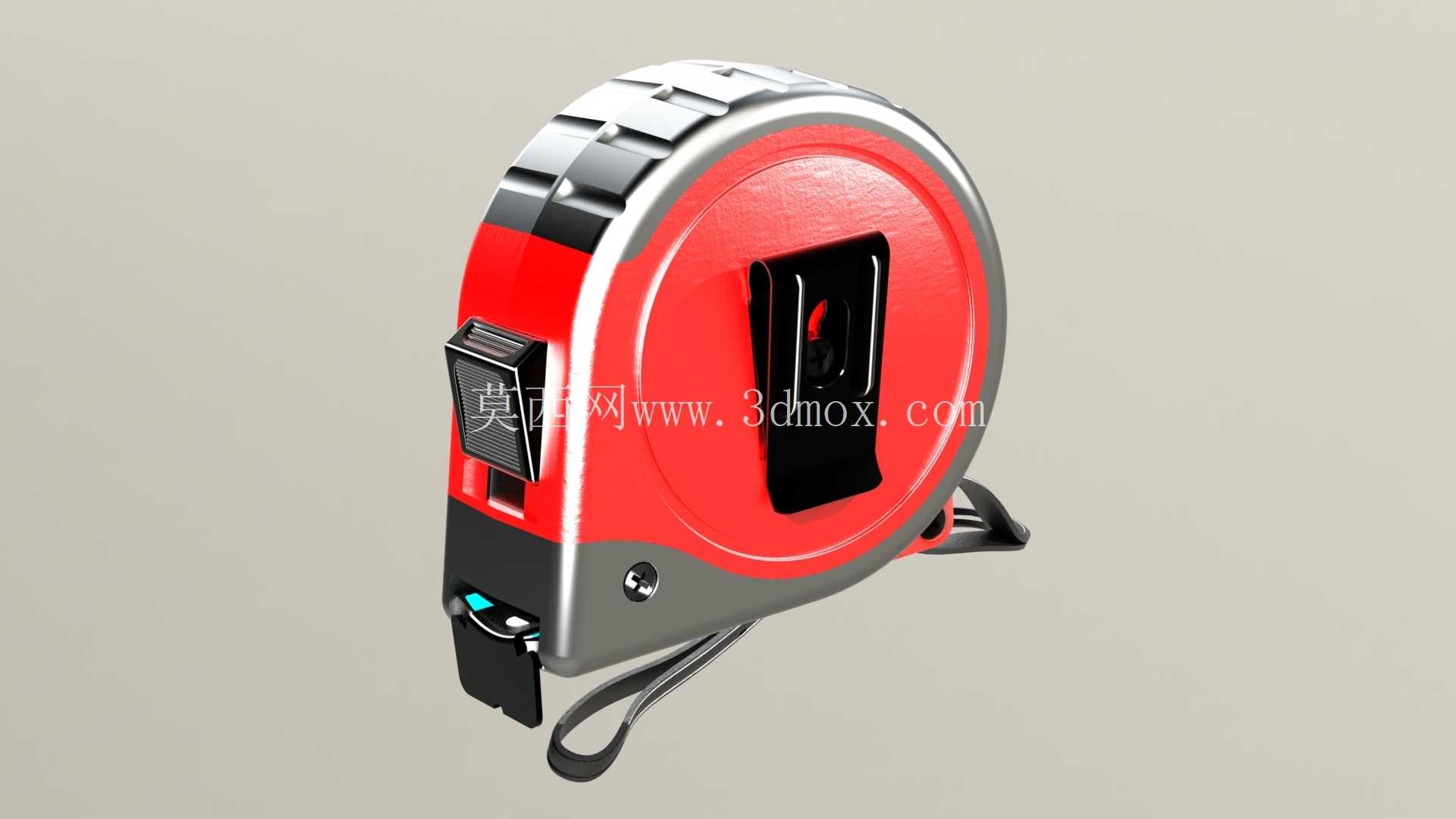

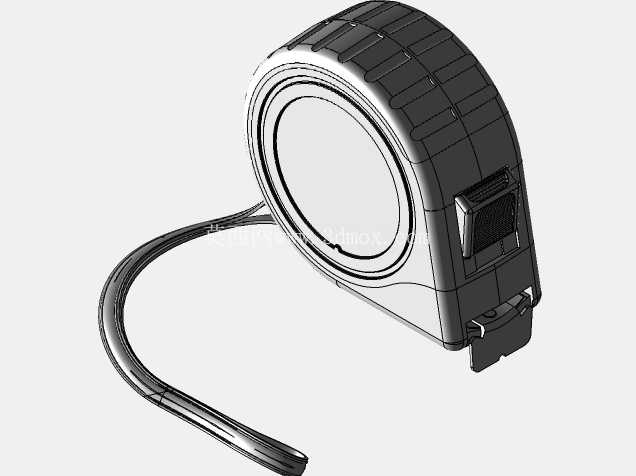

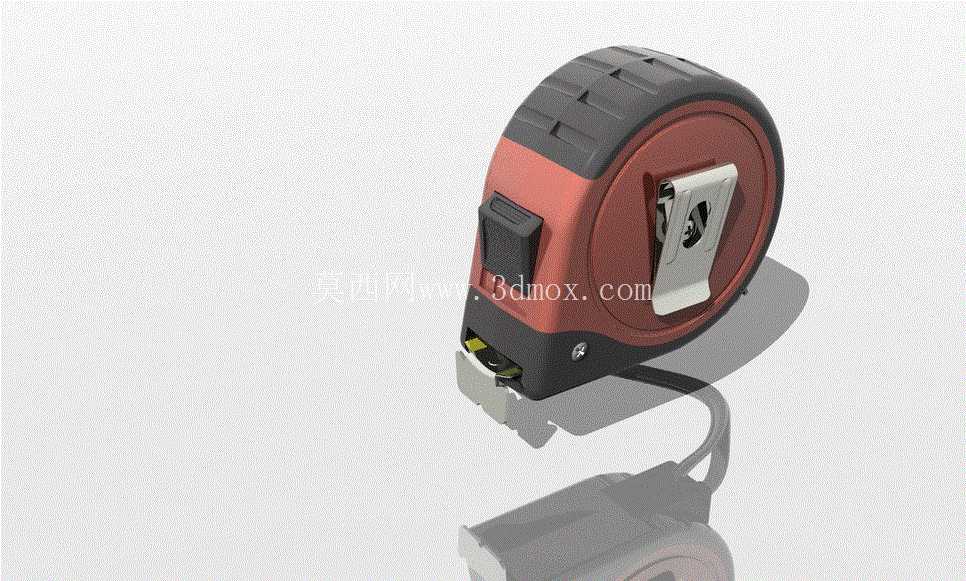

这个卷尺模型在结构设计上完全还原实物的功能逻辑，外壳采用双色注塑的包覆式结构，外层是高抗冲的软胶材质，覆盖壳体易磕碰的边角位置，模拟实际产品1.5米高度自由跌落不碎裂的抗摔性能，内层是硬质工程塑料壳体，承担内部尺簧、尺带的支撑固定作用，壳体背部的金属 belt clip 做了贴合弧度设计，建模时还原了卡扣的弹性让位结构，能够稳定卡在工装腰带、工具包袋边缘，避免作业过程中滑落丢失，侧面的制动推钮做了防滑纹理与行程限位结构，推钮下压时可以锁定尺带伸出长度，松开后尺带在卷簧作用力下自动回缩，推钮的阻尼行程控制在3毫米左右，既不会因为误碰导致尺带回缩伤人，也不会因为阻尼过大造成单手操作费力。

尺带部分的建模还原了实际产品的弧度设计，尺带横截面采用微弧冷压成型，伸出2米长度时不会因为自重弯折下垂，保证单人测量时的读数准确性，尺带表面的刻度层做了耐磨涂层的结构示意，尺钩位置采用活动铆接结构，预留了1毫米左右的活动间隙，刚好抵消尺钩自身的厚度，保证内测量、外测量时的尺寸精度一致，不会因为尺钩固定产生测量误差，尺带回缩的出口位置做了耐磨金属衬套，避免长期伸缩摩擦导致壳体出口磨损，造成尺带卡顿、偏磨的问题。

从安装边界与外形尺寸来看，整个卷尺模型的壳体最大外径控制在85毫米左右，壳体厚度42毫米，整体重量控制在280克上下，长时间手持测量不会产生明显的负重感，尺带宽度19毫米，尺带表面的刻度印刷区域做了哑光处理，避免户外强光下反光造成读数困难，尺带的最大挺直长度达到2.2米，单人站在地面即可完成2米左右高度的尺寸测量，不需要借助登高工具。内部的卷簧采用定扭矩设计，尺带回缩时的速度均匀，不会因为回缩速度过快造成尺带甩动伤人，也不会因为扭矩不足导致尺带回缩不到位，残留尺带在壳体外造成折损。

建模过程中对各个配合间隙做了精准还原，比如制动推钮与壳体的配合间隙控制在0.2毫米，既保证推钮滑动顺畅，也不会出现过大旷量导致晃动异响，尺钩与尺带的铆接间隙控制在0.15毫米，保证活动顺畅的同时不会出现尺钩歪斜影响测量精度，背部卡扣与壳体的连接采用嵌入式螺丝固定结构，建模时还原了螺丝孔位与加强筋位置，壳体内部的尺带仓做了圆弧过渡设计，避免尺带回缩时出现卡滞，尺带仓的容积刚好容纳8米长度的尺带完全回缩，不会出现尺带在仓内打卷造成伸缩卡顿。

在实际工程应用中，这类8米钢卷尺是所有涉及尺寸测量岗位的基础配置，不管是金加工车间的毛坯尺寸初检、装配现场的安装位置定位、建筑施工的模板尺寸校验、家装现场的空间尺寸量取，都能看到这类工具的身影，模型还原了产品所有的功能结构细节，既可以作为工具类产品结构设计的参考样件，也可以用于施工场景模拟、工具陈列展示、作业流程动画的素材使用，所有结构的配合关系都按照实物的工程公差做了还原，不存在结构干涉、功能逻辑矛盾的问题，能够直接用于结构验证、场景渲染等不同用途。
