三点英寸万向旋转橡胶脚轮结构设计

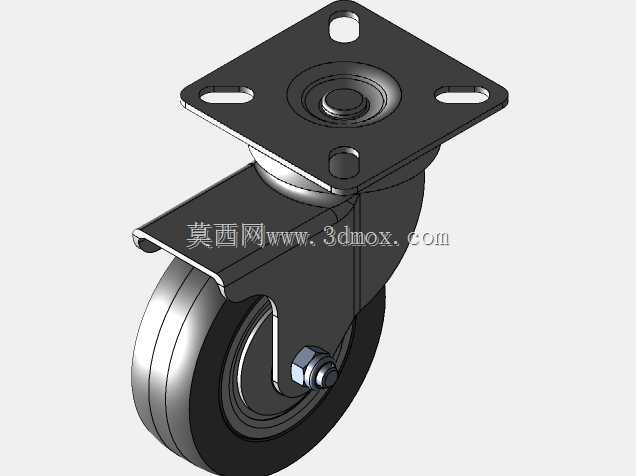

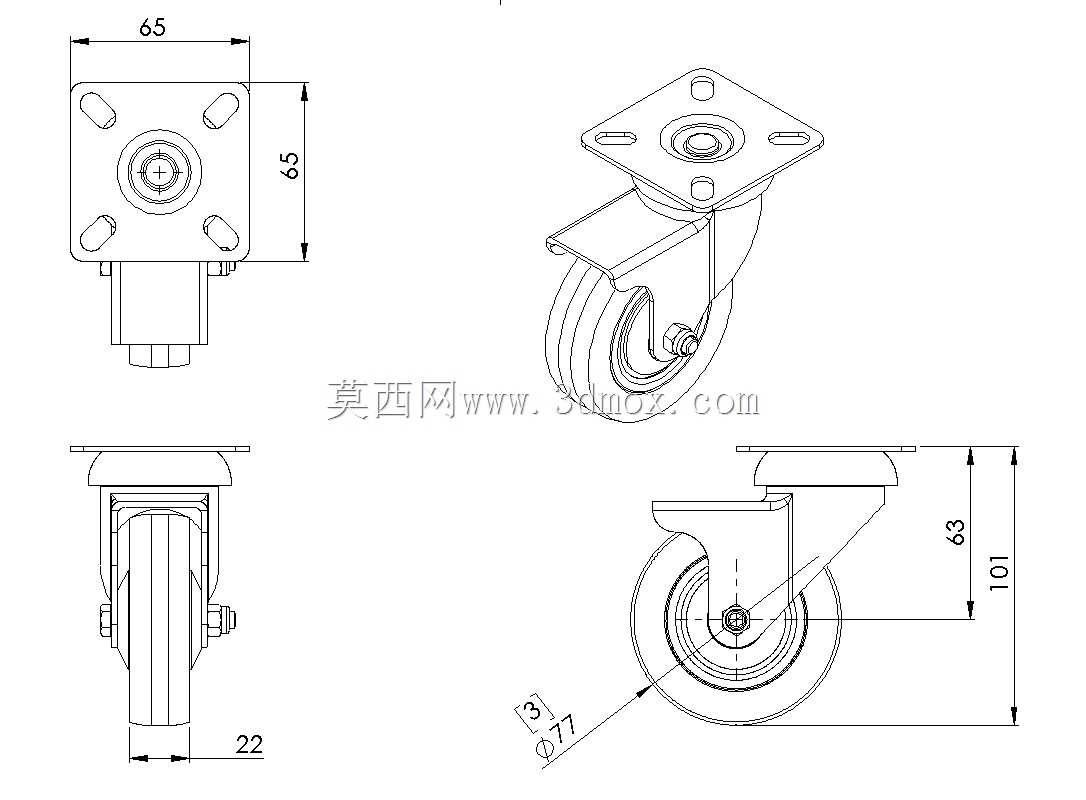

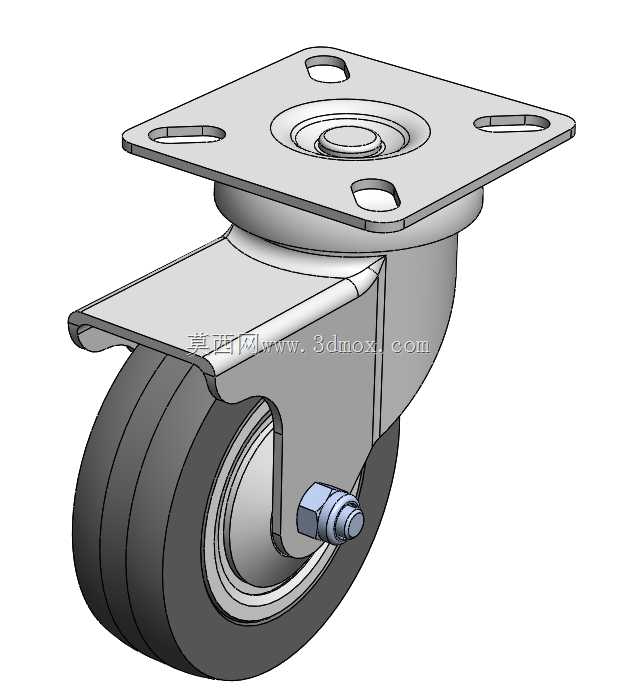

　　这款旋转脚轮的设计核心围绕中小载荷设备的灵活移动需求展开，轮体采用橡胶材质外层搭配硬质内芯的复合结构，外层橡胶表面压制有细密防滑纹路，在车间环氧地坪、普通水泥地面、瓷砖地面等常见工业与商用场景下，都能提供足够的抓附力，同时橡胶材质的阻尼特性可有效过滤移动过程中产生的小幅震动，避免设备内部精密元器件受震动影响出现松动或精度偏移。轮体与支架的连接部位采用双滚珠轴承结构，转动阻尼均匀，无卡滞死角，可实现360度全方向自由转向，在狭窄通道内调整设备位置时无需大角度挪动设备本体，单人即可轻松完成设备移位操作。顶部安装板采用四点式安装孔位设计，安装板为冲压成型的镀锌钢板，平面度控制在合理公差范围内，安装时可与设备底部的安装面完全贴合，

　　避免因贴合间隙导致的受力不均问题，四个安装孔的孔距经过标准化设计，可适配多数常规中小型设备的底部安装预留位，无需额外对设备底部进行打孔改造。支架部分采用加厚钢板冲压折弯成型，表面做镀锌防锈处理，支架的回转部位采用全包式结构，可阻挡日常使用过程中灰尘、纤维杂物进入回转轴承间隙，降低日常维护频次，延长脚轮的整体使用寿命。轮体侧边的硬质内圈可限制橡胶轮体的侧向形变，在承受额定载荷时不会出现轮体过度变形导致的转动卡滞问题，整体回转半径经过优化设计，在设备底部安装后不会与设备底部的突出结构产生运动干涉，转向过程中轮体与支架的运动轨迹完全处于设计边界内。在实际选型应用中，这类脚轮常被用于轻型货架、小型实验设备、移动式工作台、商用展示柜、

　　中小型自动化辅助设备的底部支撑，单轮可承载的载荷范围覆盖多数轻型移动设备的重量需求，橡胶轮面在移动过程中不会对地面产生硬质刮擦，可有效保护车间地坪漆面，避免硬质轮面长期碾压造成的地面起砂、划痕问题。设计过程中对支架的折弯角度、回转中心的位置、轮体与支架的间隙都做了反复校核，确保在最大转向角度下轮体与支架之间保留足够的安全间隙，不会出现摩擦异响或轮体磨损加快的问题，顶部安装板的厚度经过强度校核，在额定载荷下不会出现板面变形、安装孔位撕裂的问题，回转结构的密封设计可适配多数有少量粉尘、轻度潮湿的常规工业场景，无需额外做防护改造即可直接安装使用。
