基库尤族NDOME传统舞蹈盾牌结构设计

　　这款NDOME盾牌的三维结构设计，核心围绕传统民族器物的数字化还原需求展开，区别于常规工业防护装备的设计逻辑，其结构既要还原传统手工制品的形态特征，也要满足数字化展示、文创衍生开发、民俗文化研究等多场景的使用要求。从实际应用场景来看，该模型可用于民族文化展馆的数字化展陈，通过三维结构拆解向观众展示传统盾牌的构造逻辑；也可作为文创产品开发的基础数模，支撑等比例缩小的纪念摆件、影视道具制作、民俗主题研学教具的生产；同时还能为民族学、传统工艺研究领域提供可测量的数字化样本，弥补实物藏品留存不足的研究缺口。

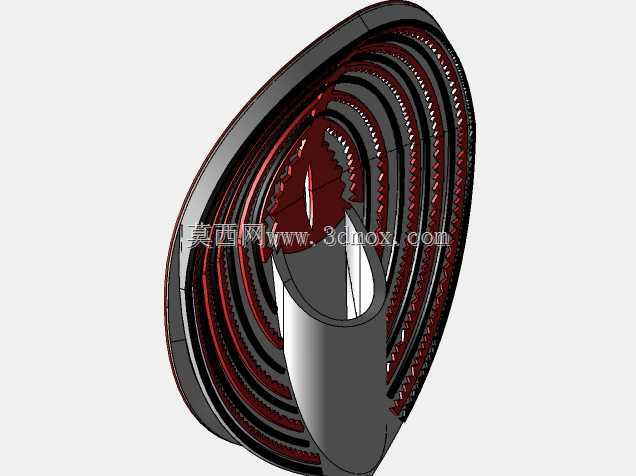

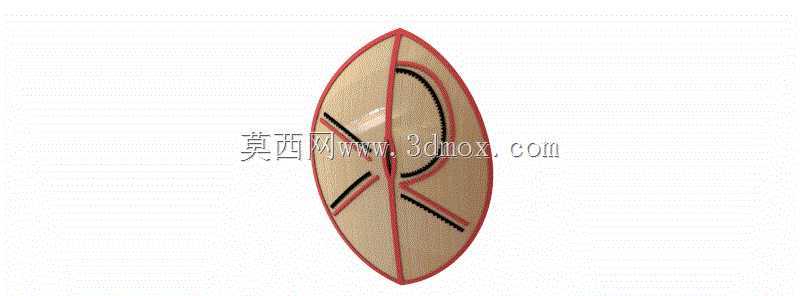

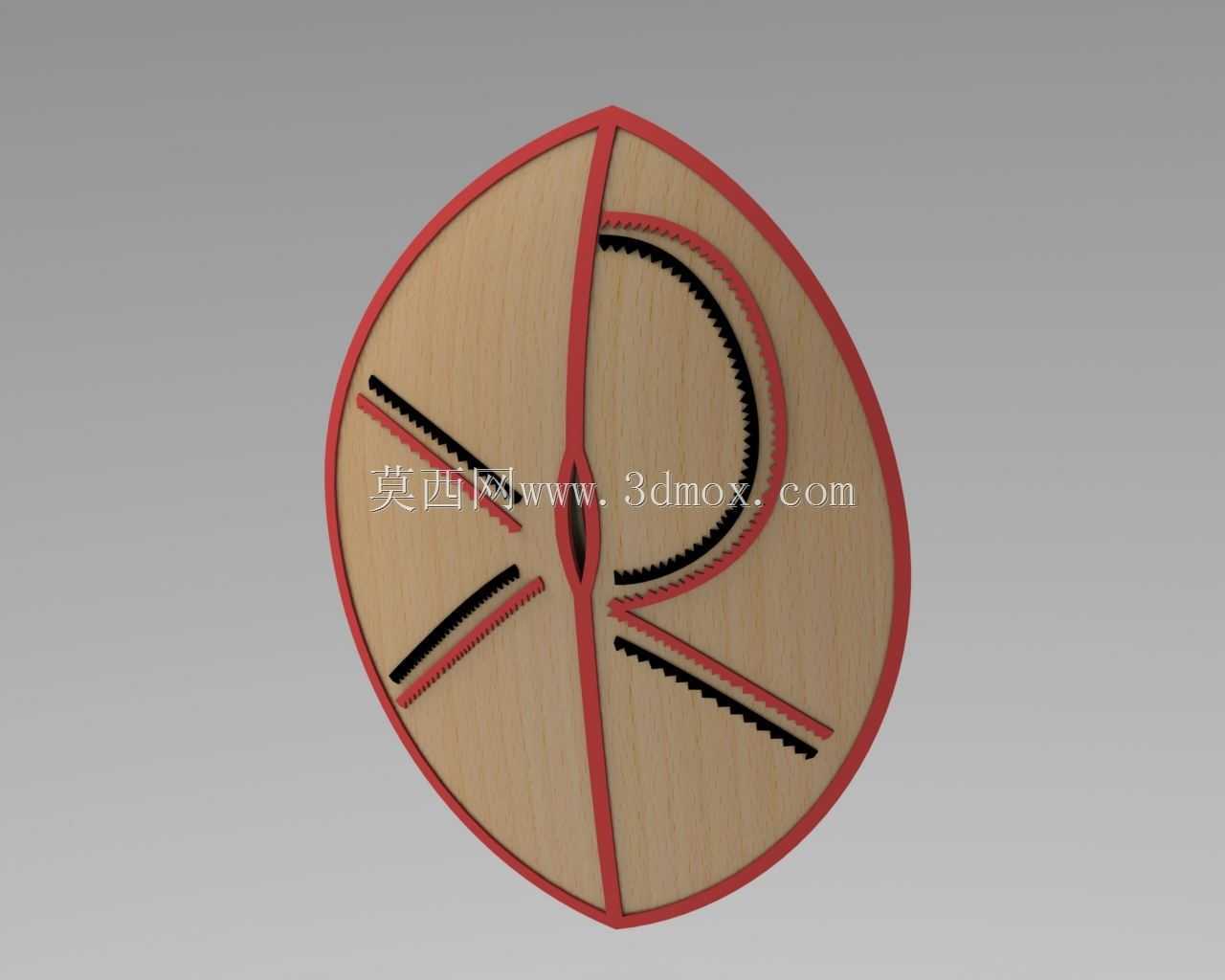

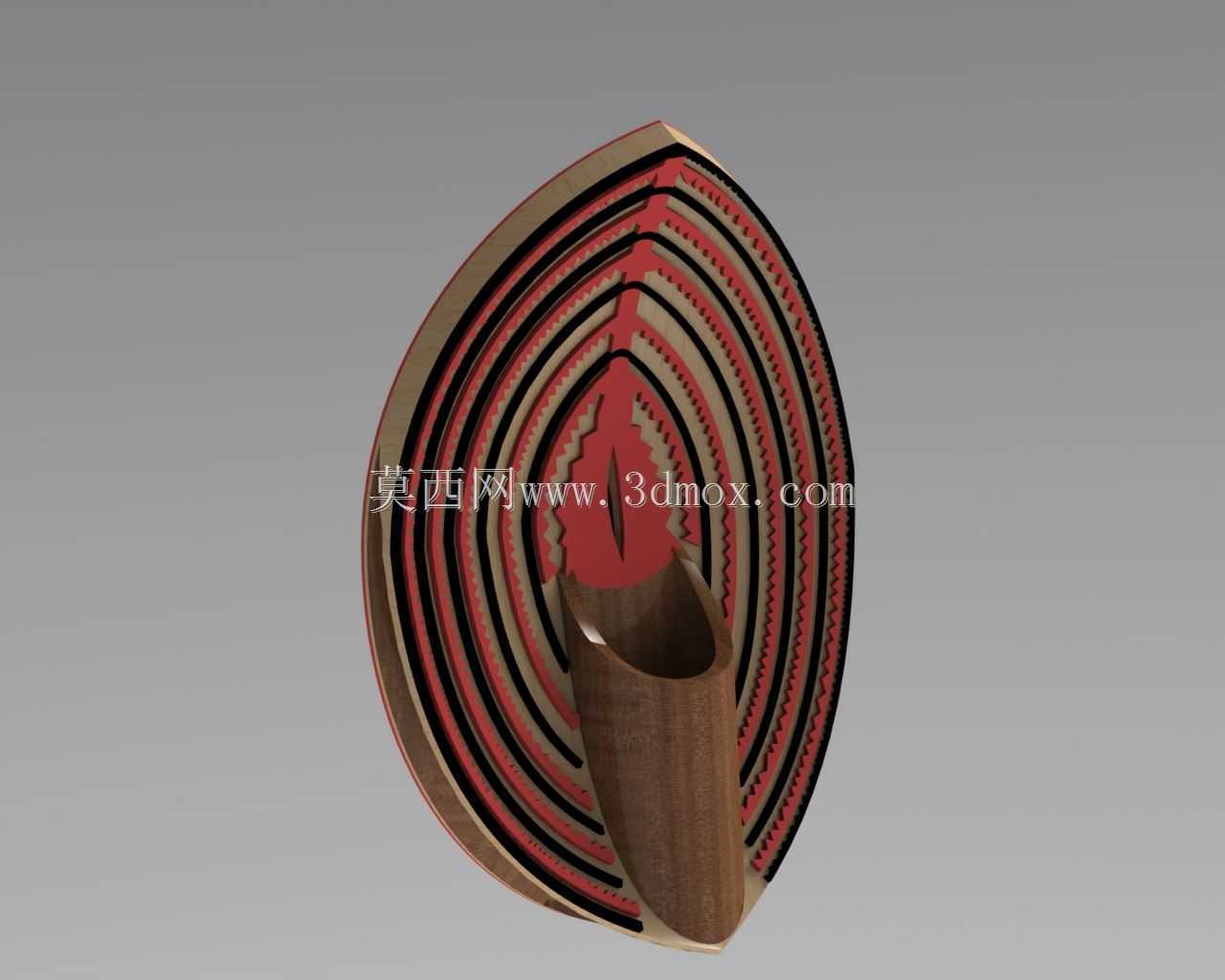

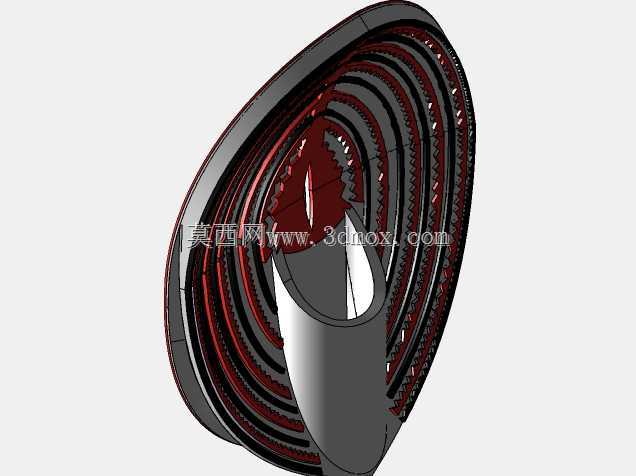

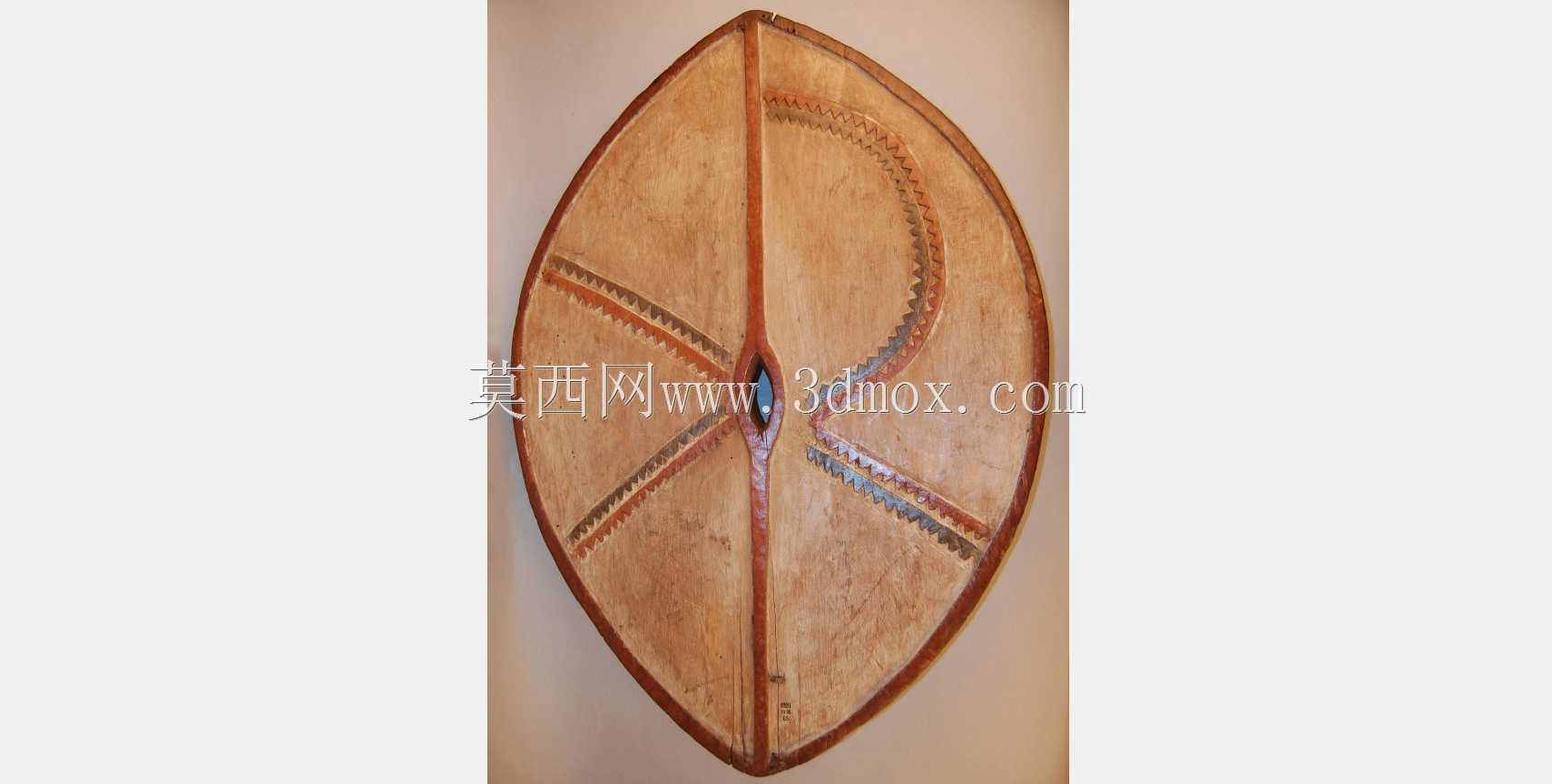

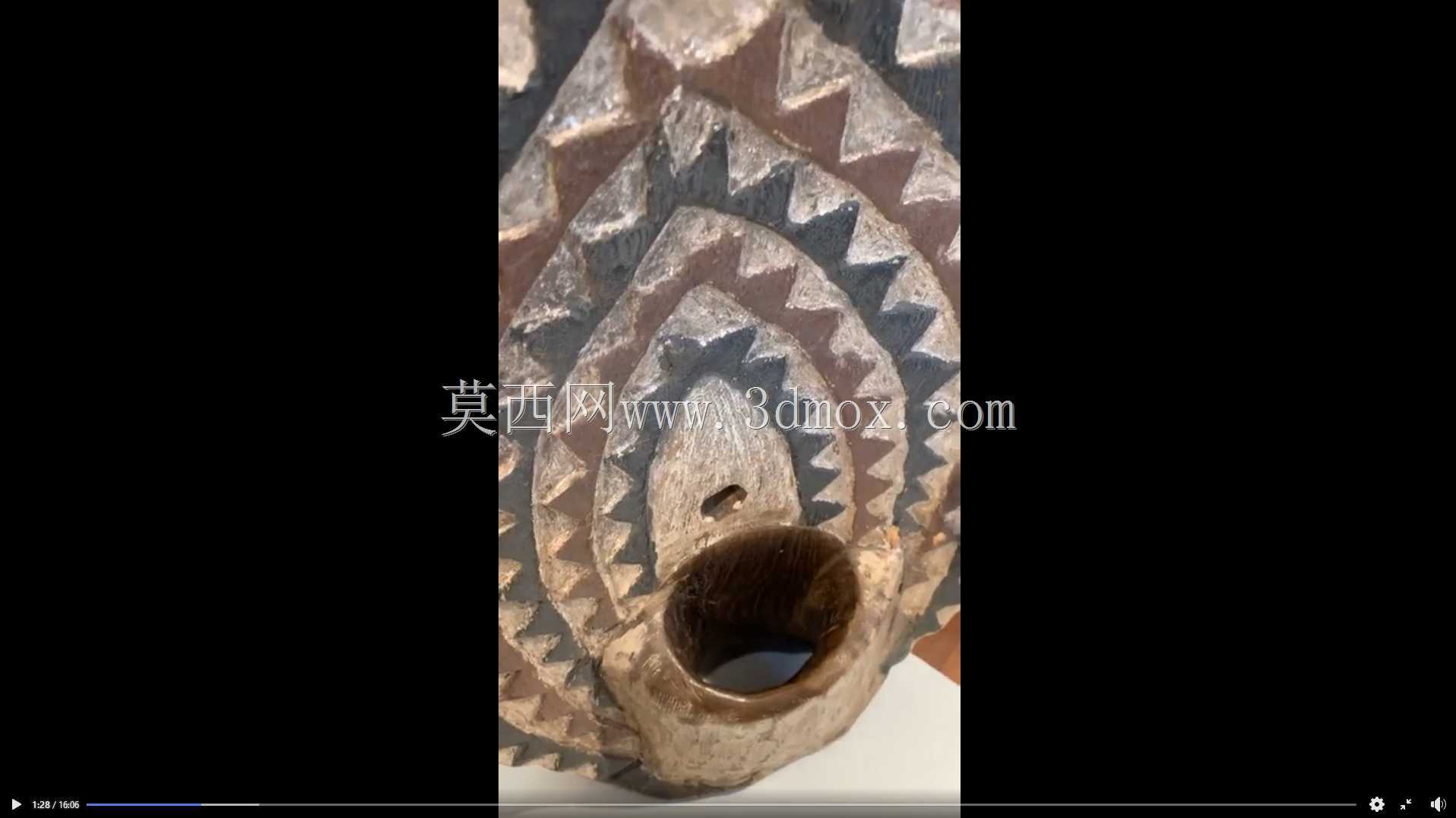

　　从产品功能特性来看，该盾牌作为传统舞蹈仪式用器具，并不承担实战防护的高强度冲击要求，因此结构设计上优先还原形态辨识度与握持使用的适配性。整体采用对称梭形轮廓，纵向设置的中心加强筋沿盾牌长轴贯通，既复刻了传统木质盾牌的拼接结构特征，也在数模层面保证了薄壁结构的刚性，避免3D打印或数控加工过程中出现薄壁变形问题。盾牌表面的装饰线条采用嵌入式结构设计，区别于平面贴图的表现方式，通过0.8mm的凹凸差还原传统涂绘纹饰的肌理感，在渲染或实体制作时能呈现更真实的光影层次。握持结构设置在盾牌背面中心位置，采用内凹式握柄设计，握柄与盾面的连接位置做了圆弧过渡处理，既符合人体工学的握持角度，也避免了尖锐棱角在舞蹈使用过程中造成磕碰损伤。

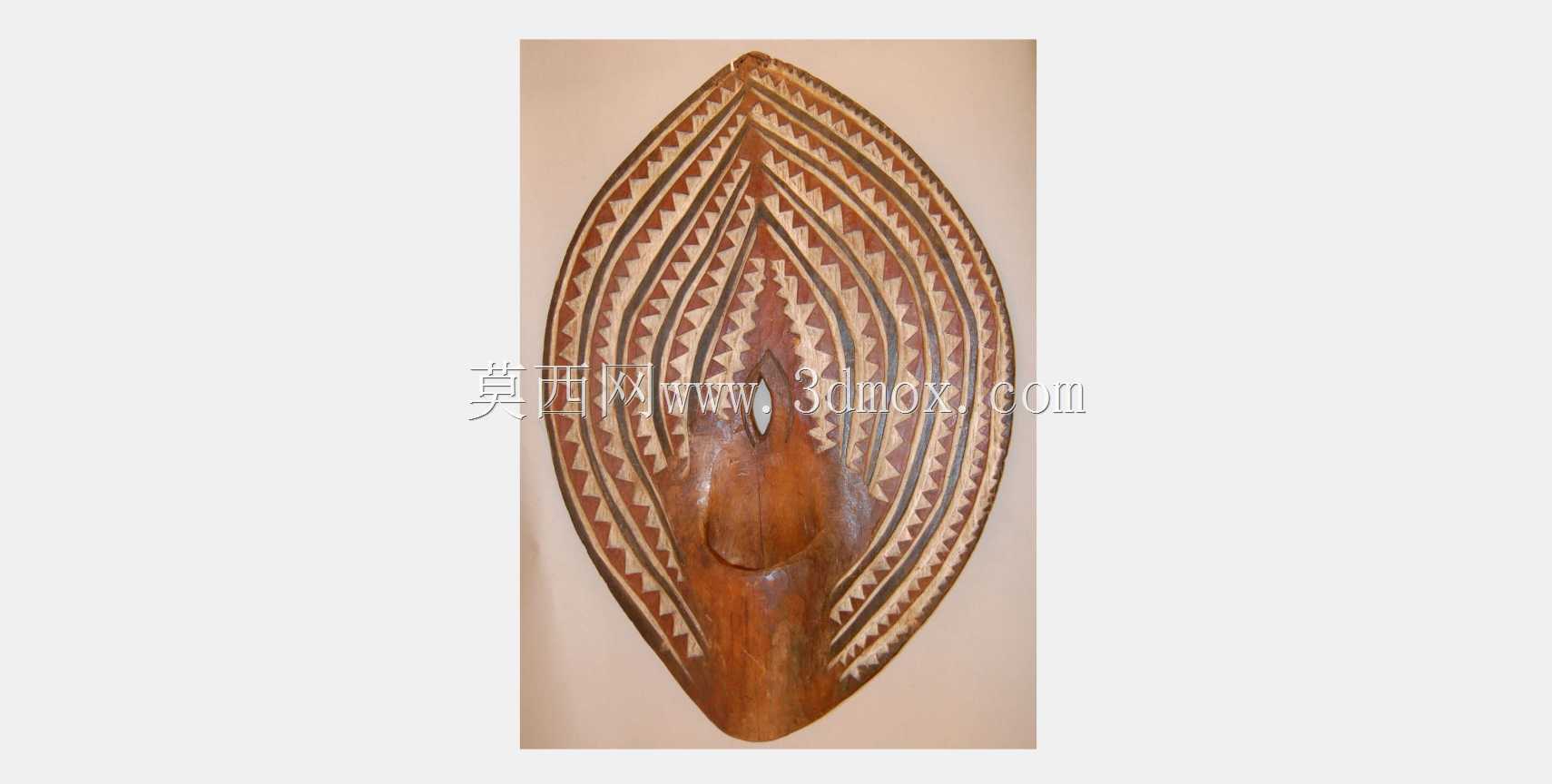

　　设计思路上，前期以实物参考图像的轮廓提取为基础，先通过多视角轮廓拟合确定盾牌的整体外边界曲线，考虑到传统手工制作的器物不存在绝对对称的工业精度，建模过程中刻意保留了0.3-0.5mm的轮廓偏差，避免数模呈现过于工业化的规整感而丢失传统手工艺品的质感。盾面的曲面弧度经过反复调整，纵向曲率半径控制在280mm左右，横向曲率半径为160mm，该弧度既符合传统盾牌贴合人体躯干的防护逻辑，也能保证在不同光照角度下纹饰的呈现效果。中心筋条的宽度设置为12mm，突出盾面的高度为3mm，既还原了传统盾牌木板拼接的压条特征，也在结构上起到了加强筋的作用，当采用PLA材料进行FDM3D打印时，1.5mm的壁厚搭配中心筋条结构，可保证1:1比例制作的盾牌在正常握持挥舞时不会出现断裂问题。

　　外形尺寸与安装边界方面，按照传统实物的等比例还原要求，盾牌整体高度为850mm，最大宽度为380mm，盾面整体厚度为18mm，握柄内凹深度为45mm，可适配手掌宽度在70-90mm区间的使用者正常握持。如果用于展陈场景的壁挂安装，可在背面中心位置预留M6的螺纹安装孔，安装孔距离盾面顶部320mm，保证壁挂时盾牌的重心与安装点重合，避免长期悬挂出现倾斜。如果用于手持舞蹈道具制作，可在握柄位置包裹2mm厚的软质材料，握持区域的有效长度为120mm，满足不同手型的握持需求。针对文创衍生的缩小比例制作场景，数模做了全参数化关联，可按照1:2、1:4、1:8等比例直接缩放，缩放过程中纹饰的凹凸深度、筋条宽度会按照比例自动适配，不会出现比例失调、细节丢失的问题。

　　从结构工艺适配性来看，该数模可适配多种加工方式，若采用实木雕刻制作，可将数模拆分为左右两个对称的盾面半体与中心筋条三个部件，加工完成后通过榫卯结构拼接，还原传统盾牌的制作工艺；若采用玻璃钢翻模制作，可直接使用整体数模制作母模，曲面的脱模斜度控制在1.5度以上，无需额外做结构调整即可顺利脱模；若用于3D打印制作，数模已做了壁厚统一处理，最小壁厚不小于1.2mm，无悬空大于45度的无支撑结构，可有效降低打印过程中的支撑耗材用量与后处理工作量。
