三叶指尖旋转解压把玩件结构设计

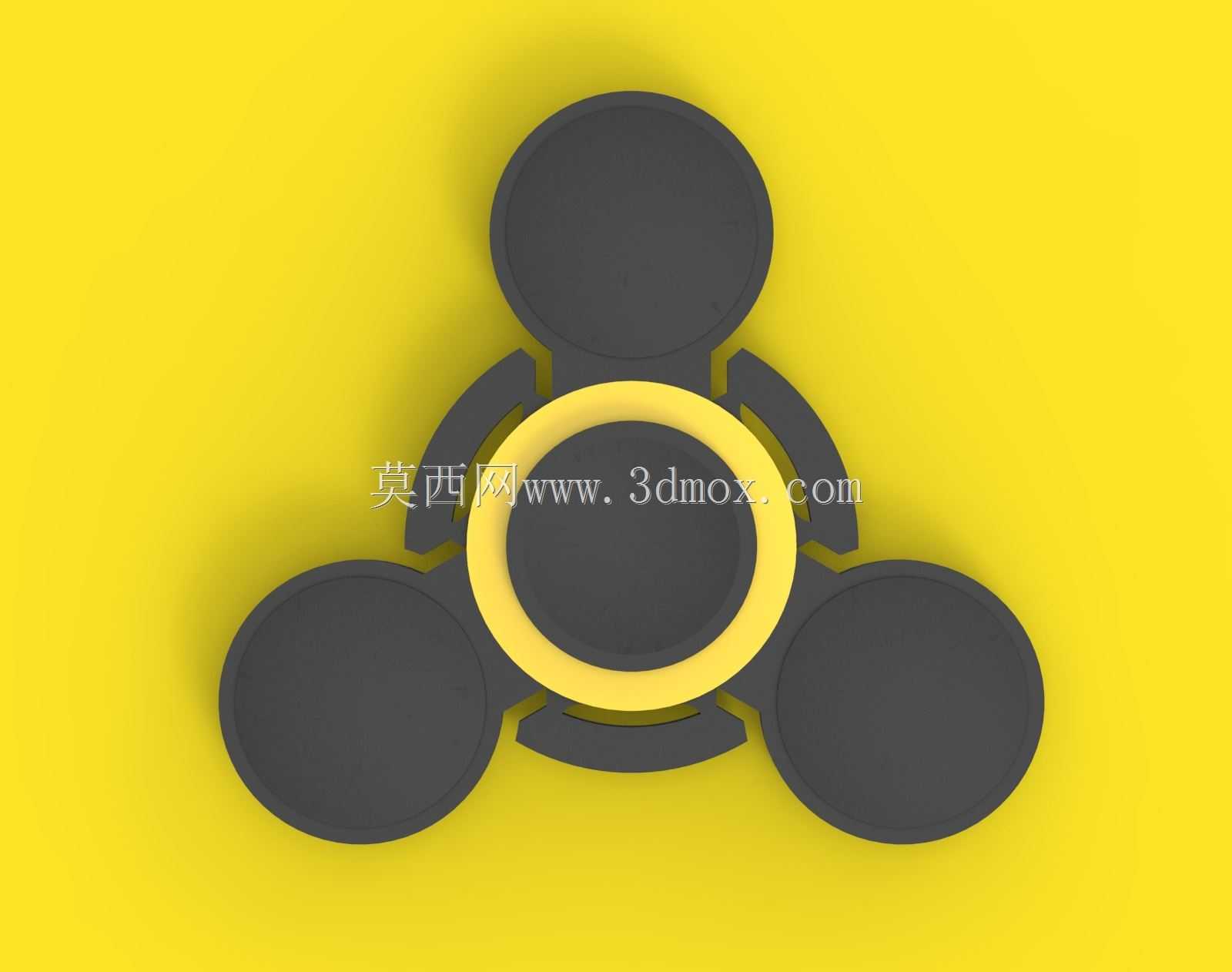

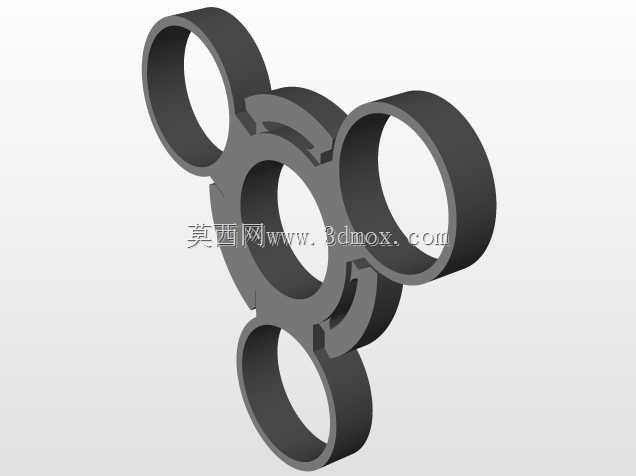

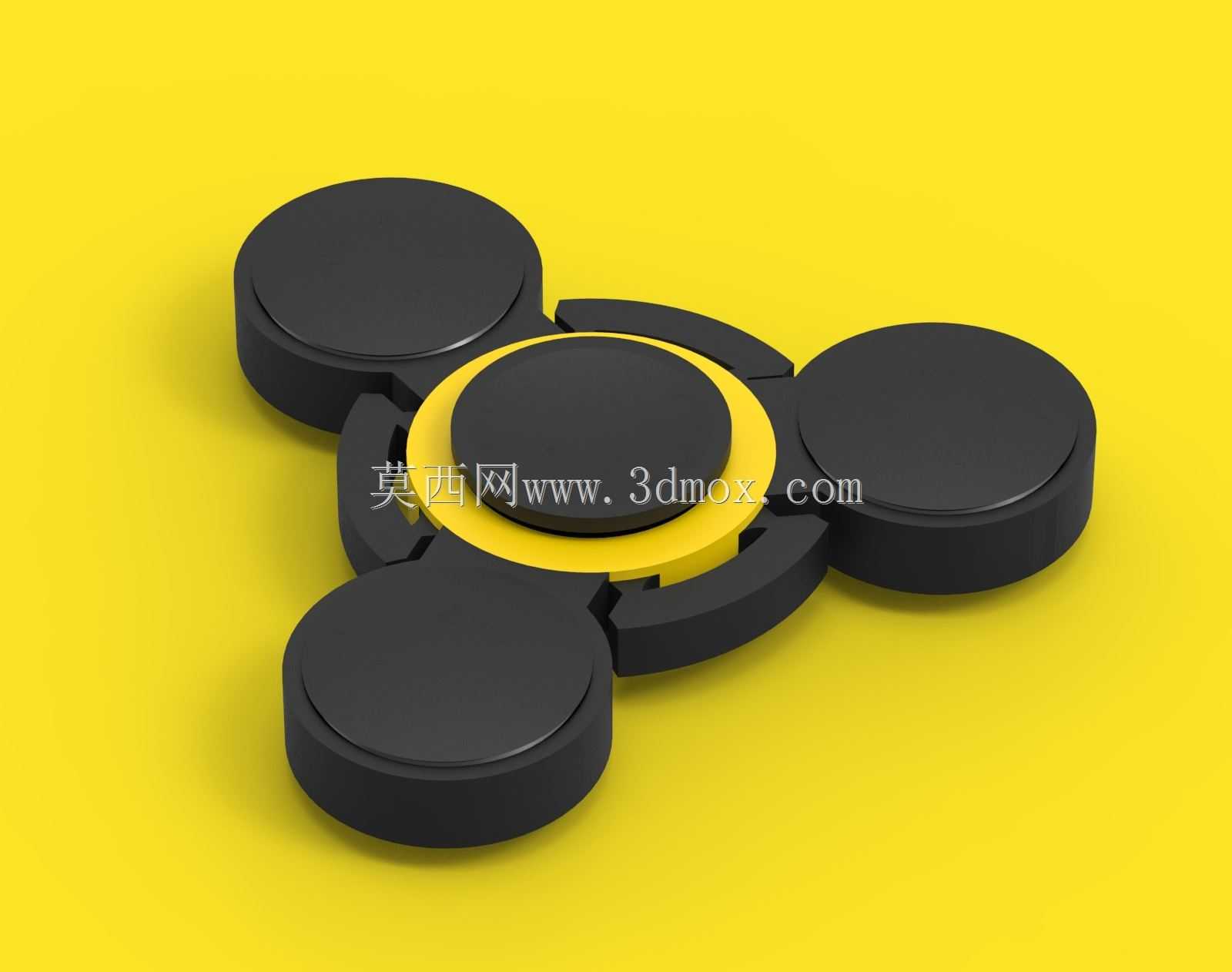

　　这款三叶结构旋转把玩件，核心转动副采用标准608深沟球轴承作为支撑，在结构设计阶段首先明确了手持把玩的核心使用场景，所有结构边界都围绕单手持握、手指拨动的操作习惯设定。三个对称分布的叶瓣外轮廓做了大圆角过渡处理，避免转动过程中剐蹭手指，叶瓣的配重块区域采用等厚实体设计，保证转动时的动平衡，减少高速转动时的抖动感。中间轴承安装位采用过盈配合设计，轴承外圈与主体安装孔的配合公差选取H7/p6，保证装配后轴承外圈不会随内圈同步转动，避免出现空转打滑的问题；轴承内圈预留了与手指接触的凸台结构，凸台表面做了微弧面处理，贴合指腹的接触形态，长时间捏持也不会产生明显的压痕。从安装边界来看，整体最大回转直径控制在75mm以内，厚度不超过15mm，

　　刚好可以放入常规牛仔裤口袋，不会出现硌腿的情况，三个叶瓣的边缘距离中心轴承的回转半径完全一致，转动时不会出现偏心晃动。设计过程中特意将叶瓣与中心轴承座的连接筋做了等宽处理，既保证了整体结构强度，避免摔落时连接位置断裂，又通过对称的筋位结构优化了整体转动惯量，让单次拨动后的空转时长可以达到更久的状态。外轮廓的黄色装饰圈采用卡扣式结构与主体连接，不需要额外粘接或者螺丝固定，装配时直接卡入中心轴承座的环形槽内即可，既可以作为外观装饰区分不同配色版本，也能在摔落时起到缓冲作用，避免中心轴承位置直接磕碰硬质地面造成轴承变形。在实际使用场景中，这类旋转件除了作为日常解压把玩的物件，也可以作为机械结构教学的演示件，用来展示深沟球轴承的转动原理、

　　对称结构的动平衡特性，整体结构没有复杂的异形曲面，常规的数控加工或者3D打印都可以快速制作出样件，不需要特殊的工装夹具。结构设计时所有的壁厚都控制在2mm以上，避免薄壁位置在注塑成型时出现缩水、缺胶的问题，连接筋位置做了0.5mm的圆角过渡，减少应力集中，即使从1.2米高度自由落体到水泥地面，也不会出现连接筋断裂的情况。轴承安装位的端面做了0.1mm的沉台设计，保证轴承装配后端面与主体端面齐平，不会出现凸起刮手的问题，三个叶瓣的配重区域可以根据不同的材质需求调整内部填充率，比如采用锌合金压铸时可以做实体结构提升转动惯量，采用塑料注塑时可以在内部预留配重块安装位，根据不同的成本需求调整整体重量，适配不同用户的握持手感偏好。
