交错堆叠立方体空间组合几何结构

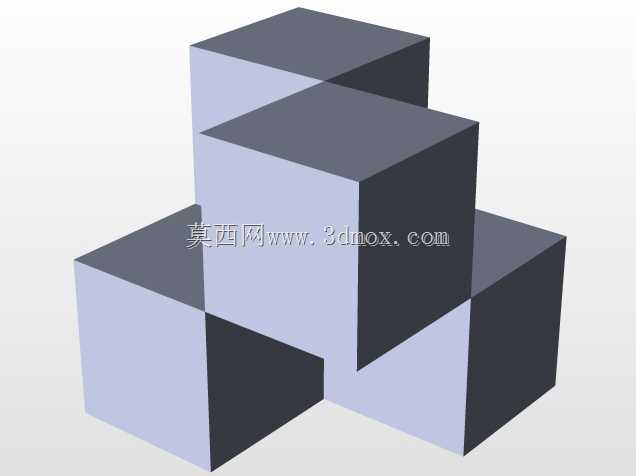

　　这类交错堆叠的立方体空间组合结构，常被用作机械装配空间干涉校验的教学演示载体，也可作为模块化工装定位单元的构型参考，帮助结构设计人员理解三维空间内实体的邻接、错位、遮挡关系，在装配工位的料架排布、模块化夹具的单元组合设计中，这类构型的空间逻辑能直接复用，避免相邻部件在安装、运动过程中出现非预期的碰撞。从结构本身来看，四个等边长立方体采用中心错位的堆叠方式，每个立方体的相邻面保持平行或垂直的正交关系，没有额外的曲面、倒角或异形特征，所有棱边均为直角过渡，单个立方体的边长可根据实际应用场景等比例缩放，若作为工装定位块使用，可将单块边长设定为常用的50mm、100mm标准模数，相邻立方体的贴合面预留0.02-0.05mm的装配间隙，

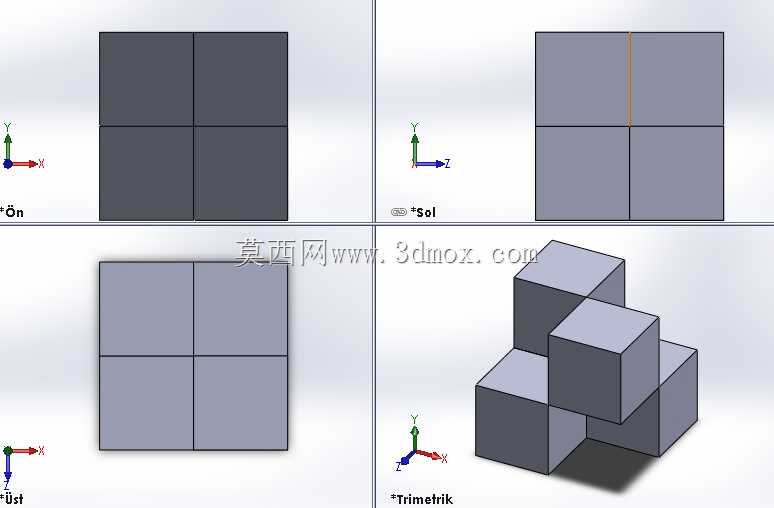

　　满足快换模块的插拔定位需求。设计这类结构时，首先要确定基准坐标系，以最下方立方体的底面角点为坐标原点，沿X、Y、Z三个正交轴方向排布实体，上层立方体分别沿X、Y轴偏移半个边长的距离，让上层立方体的底面棱边恰好落在下层立方体顶面的中心线上，保证整体结构的重心落在支撑面范围内，不会出现倾覆问题，同时要校验每个立方体的外露面面积，若作为传感器安装基座使用，可根据外露面的尺寸预留M4、M6的标准安装螺纹孔位，孔深控制在立方体边长的三分之二以内，避免打通实体影响结构强度。在实际安装场景中，这类组合结构的整体安装边界为正投影下的正方形轮廓，长宽尺寸为1.5倍单块立方体边长，高度为2倍单块立方体边长，安装时可在最底部立方体的底面设置定位销孔，

　　与工作台面的定位销配合，保证整体结构的安装位置精度，相邻立方体之间可采用沉头螺钉从下层实体向上锁附，螺钉头完全沉入沉孔内，不会外露影响其他部件的安装。这类结构的空间逻辑还可延伸到仓储货架的货位排布、自动化立体仓库的堆垛路径规划中，通过等尺寸单元的错位排布，在有限的占地面积内提升空间利用率，同时保证每个单元的取放路径无遮挡，适配自动化抓取设备的运动轨迹要求，在建模过程中需要严格保证每个立方体的尺寸一致性，相邻面的平行度、垂直度公差控制在0.01mm以内，避免堆叠后出现累积误差，导致整体结构的安装边界超出设计范围。
