立方体嵌套同心环形镂空结构件

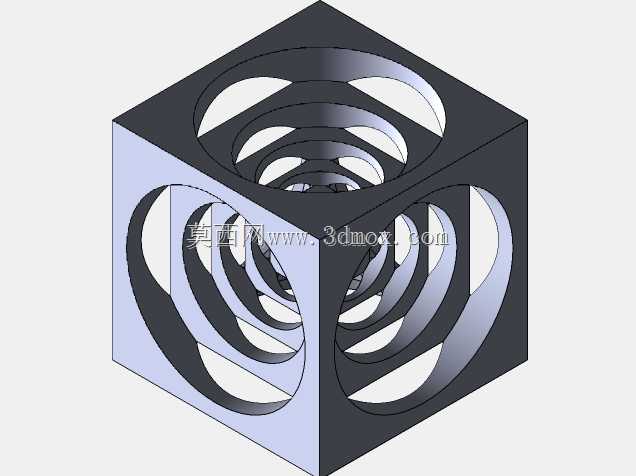

　　该结构件以正立方体为基础外形，外轮廓边长为50mm，整体采用六面对称的嵌套同心环形镂空设计，从立方体的三个正交轴向分别加工出同轴阶梯环形空腔，各层环形结构沿轴向依次递进，形成层层嵌套的通透视觉效果与力学承载结构。从实际工程应用场景来看，这类对称镂空嵌套结构常被用于流体整流装置的导流芯体，利用多层同心环的导流面梳理紊流，降低流体通过时的压损；也可作为特种过滤设备的内置支撑骨架，嵌套环之间的间隙可适配不同精度的滤材固定，六面对称的结构能保证各个方向的流体通过量一致，避免单侧流量偏差导致的滤材局部过载。设计过程中首先确定立方体的安装边界，50mm的外边长可适配多数通径40-50mm的管路安装位，

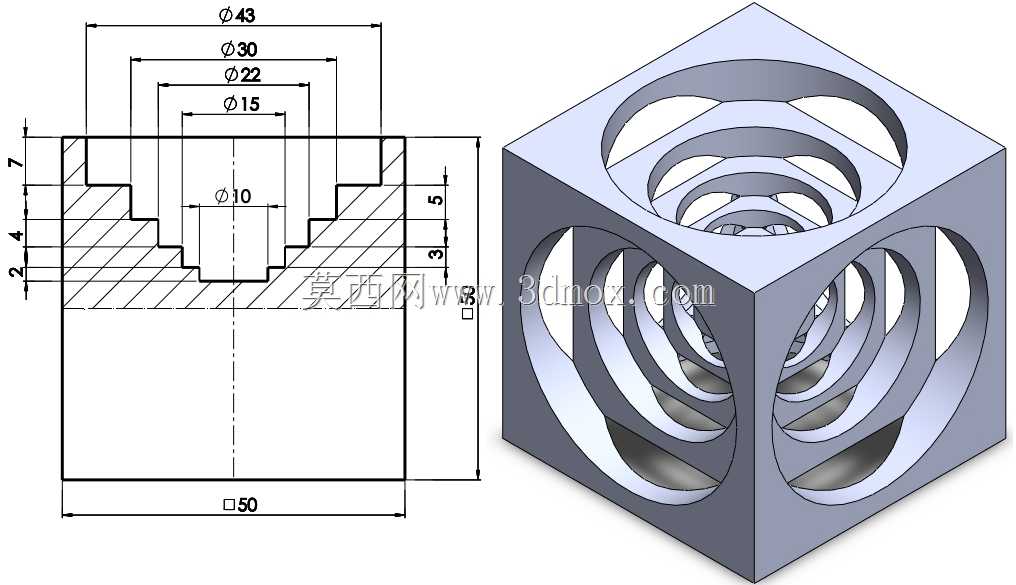

　　无需额外设计转接结构即可嵌入对应规格的腔体内部。各层环形结构的尺寸经过梯度匹配，最外层环形直径43mm，向内依次为30mm、22mm、15mm，最中心通孔直径10mm，轴向方向上各环的台阶深度分别为7mm、5mm、3mm，阶梯式的深度设计既保证了各层环的结构壁厚均匀，避免加工时出现薄壁颤振，也让整体结构的重量相比实心立方体降低60%以上，同时保留足够的结构刚度，在承受0.3MPa以内的流体正向冲击时不会出现结构变形。这类结构在建模时需要严格保证三个轴向的环形特征完全同轴对称，否则会出现各层环错位，不仅影响外观对称性，还会导致流体通过时产生偏流，降低整流或过滤效果。加工层面如果采用金属3D打印工艺，可直接成型无需后续装配，

　　各层环之间的连接筋自然成型，整体结构强度优于拼接式结构；如果采用传统切削加工，则需要设计专用的分度工装，保证六个面的加工基准统一，每加工完一个面的阶梯环形腔后翻转90度定位，确保三个方向的环形结构中心完全重合。实际选型使用时，需要注意安装腔体的内径与立方体边长的配合公差，建议采用H7/g6的间隙配合，既方便安装拆卸，也避免结构件在腔体内出现晃动，影响流体通过的稳定性。此外，该结构的对称特性也使其可作为教学演示模型，用于展示三维建模中对称特征、阵列特征、布尔运算的操作逻辑，帮助初学者理解多轴向同轴特征的建模思路，避免出现特征建模时的基准错位问题。
