带内齿啮合结构的旋转传动环组件

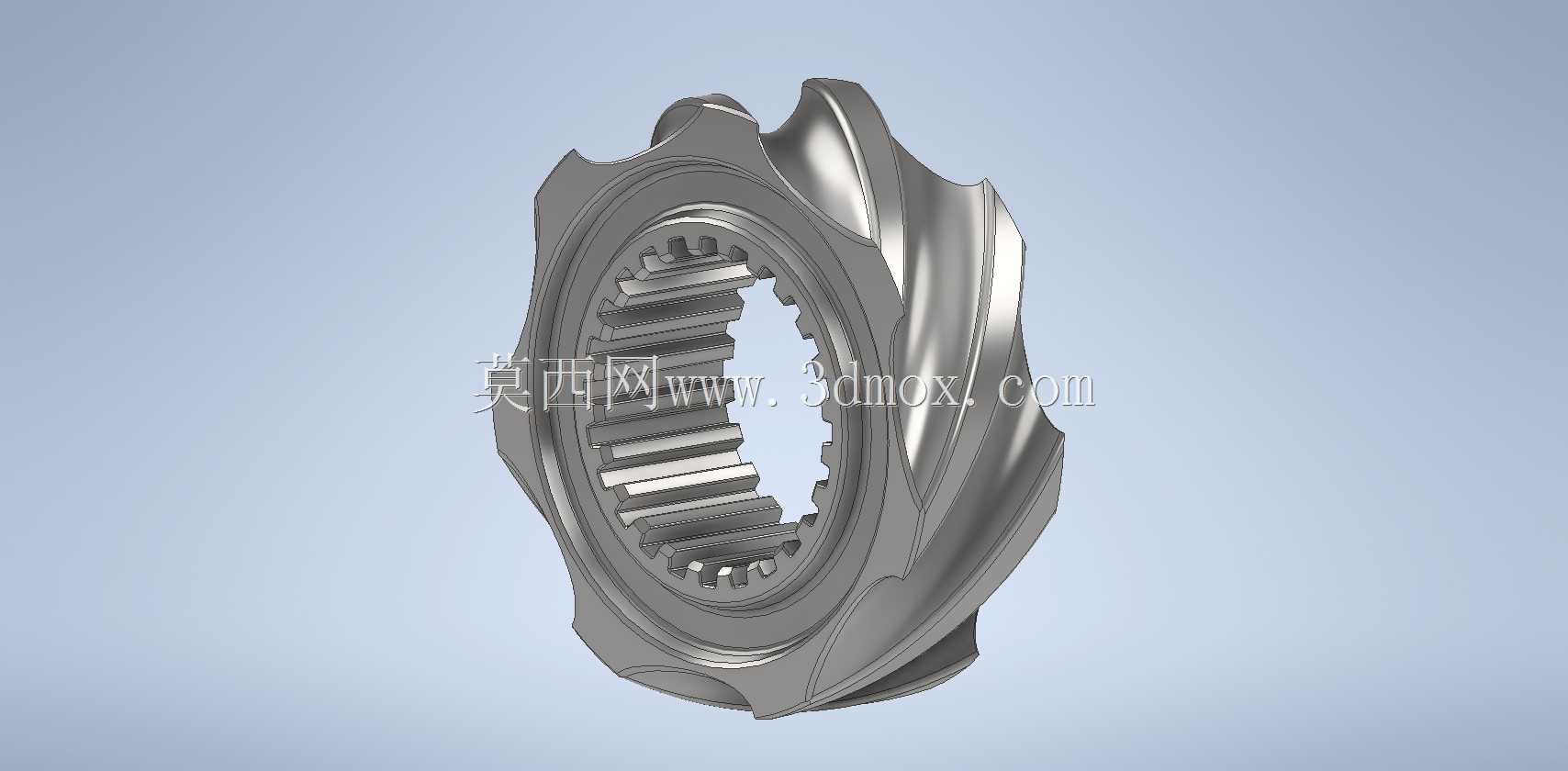

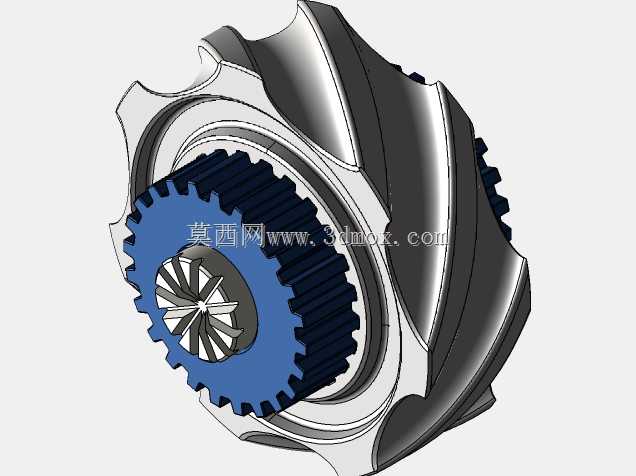

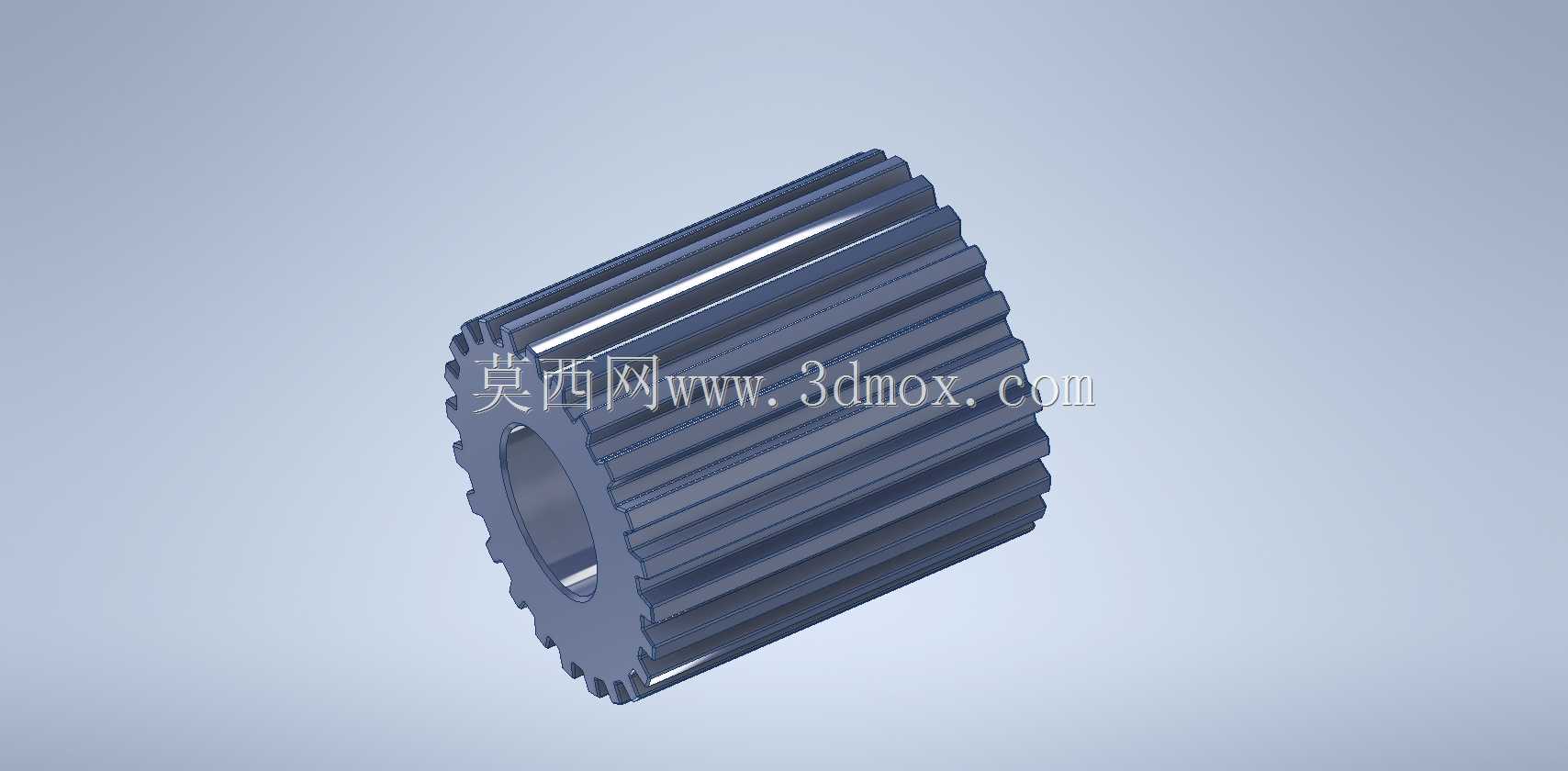

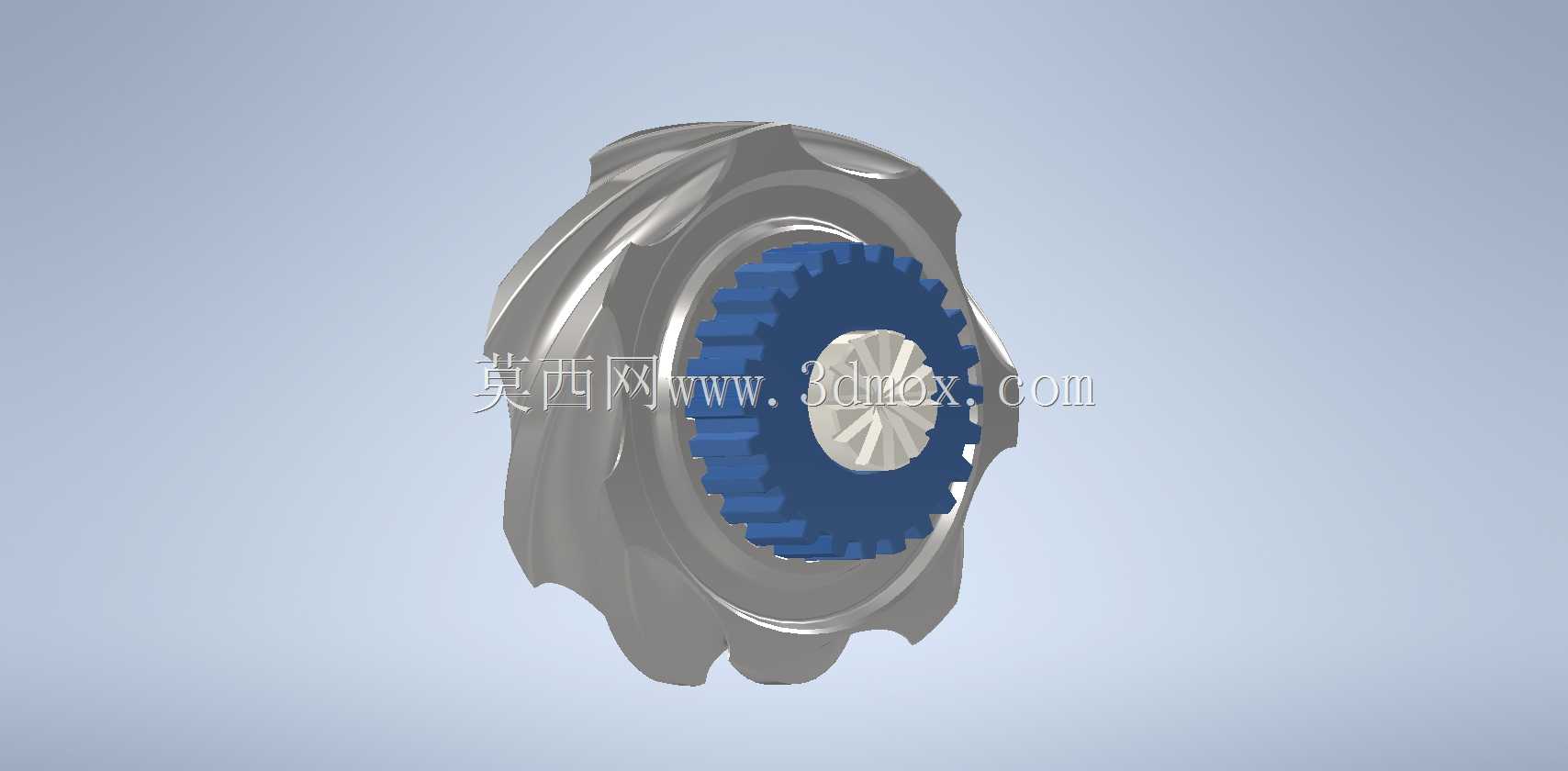

　　该旋转环组件多用于需要实现周向回转传动、同时兼具外侧防护或限位功能的机械结构中，常见于中小型动力传输工位、回转执行机构的端部连接位置，可在低速重载的传动场景下完成扭矩传递，同时依靠外侧特殊的弧面齿形轮廓，适配周边限位结构的卡合定位需求，避免回转过程中出现轴向窜动。从结构设计来看，组件采用三层嵌套的布局逻辑，最外侧为带波浪形外轮廓的金属环体，外轮廓的凹凸曲面并非装饰性设计，每一处弧面的曲率都经过匹配计算，可与配套的卡爪、定位销形成面接触限位，相比传统的直边定位结构，接触应力分布更均匀，长时间往复回转也不会出现局部压溃变形。中间层为蓝色的内齿圈结构，齿形采用渐开线齿廓设计，齿向与环体轴线保持平行，可与中心的小齿轮形成稳定的内啮合传动，

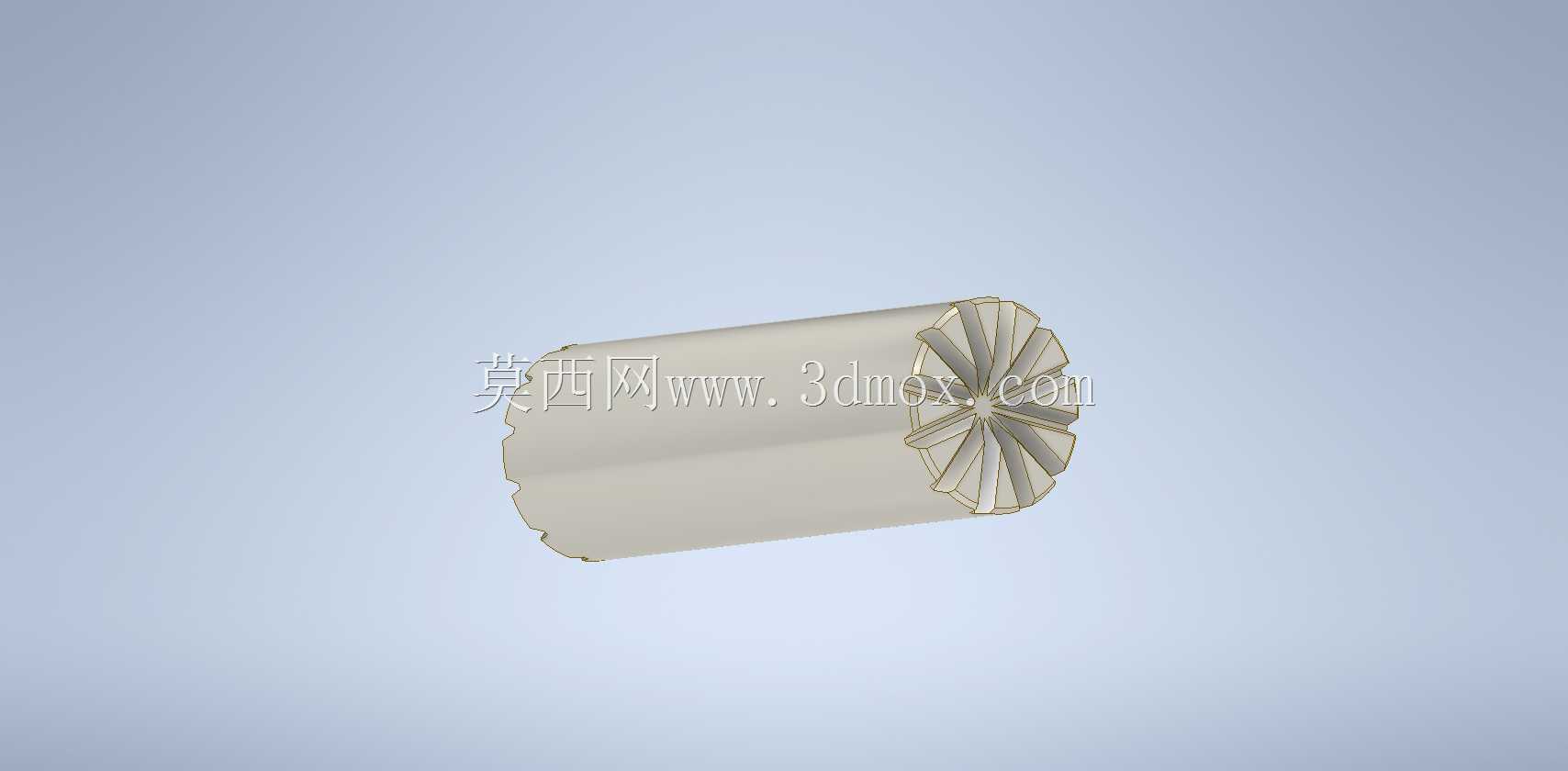

　　内啮合的结构形式相比外啮合拥有更小的结构占用空间，相同传动比下组件的径向尺寸可压缩15%左右，适配安装空间局促的传动工位。中心的小齿轮采用辐条式结构，辐条的数量与截面尺寸经过强度校核，可在传递额定扭矩时将齿根弯曲应力控制在材料许用应力范围内，同时辐条间的镂空结构可减少组件整体的转动惯量，启停阶段的动态响应更迅速，不会出现明显的回转滞后。安装边界方面，该组件的轴向定位依靠环体两端的台阶面实现，装配时外侧环体的台阶面与安装座的止口贴合，径向定位通过内齿圈与中心齿轮的啮合间隙控制，装配时需保证齿侧间隙在0.02-0.05mm区间内，间隙过大会导致传动回程误差超标，间隙过小则会在热胀状态下出现卡滞。实际应用中，

　　该组件可直接替换同规格的传统回转支承内圈传动结构，不需要改动周边安装座的孔位尺寸，外侧的波浪形轮廓还可额外集成转速检测功能，配套的接近开关可通过识别外轮廓的凹凸变化输出脉冲信号，省去额外安装测速齿轮的步骤，简化整体结构的装配流程。设计过程中对环体的壁厚做了梯度优化，齿圈位置的壁厚比外侧环体的薄壁区域厚2mm，保证啮合受力位置的结构强度，非受力区域的壁厚做减薄处理，控制组件整体重量，降低回转过程中的能耗损失。
