环形布置五叶片回转调节机构结构设计

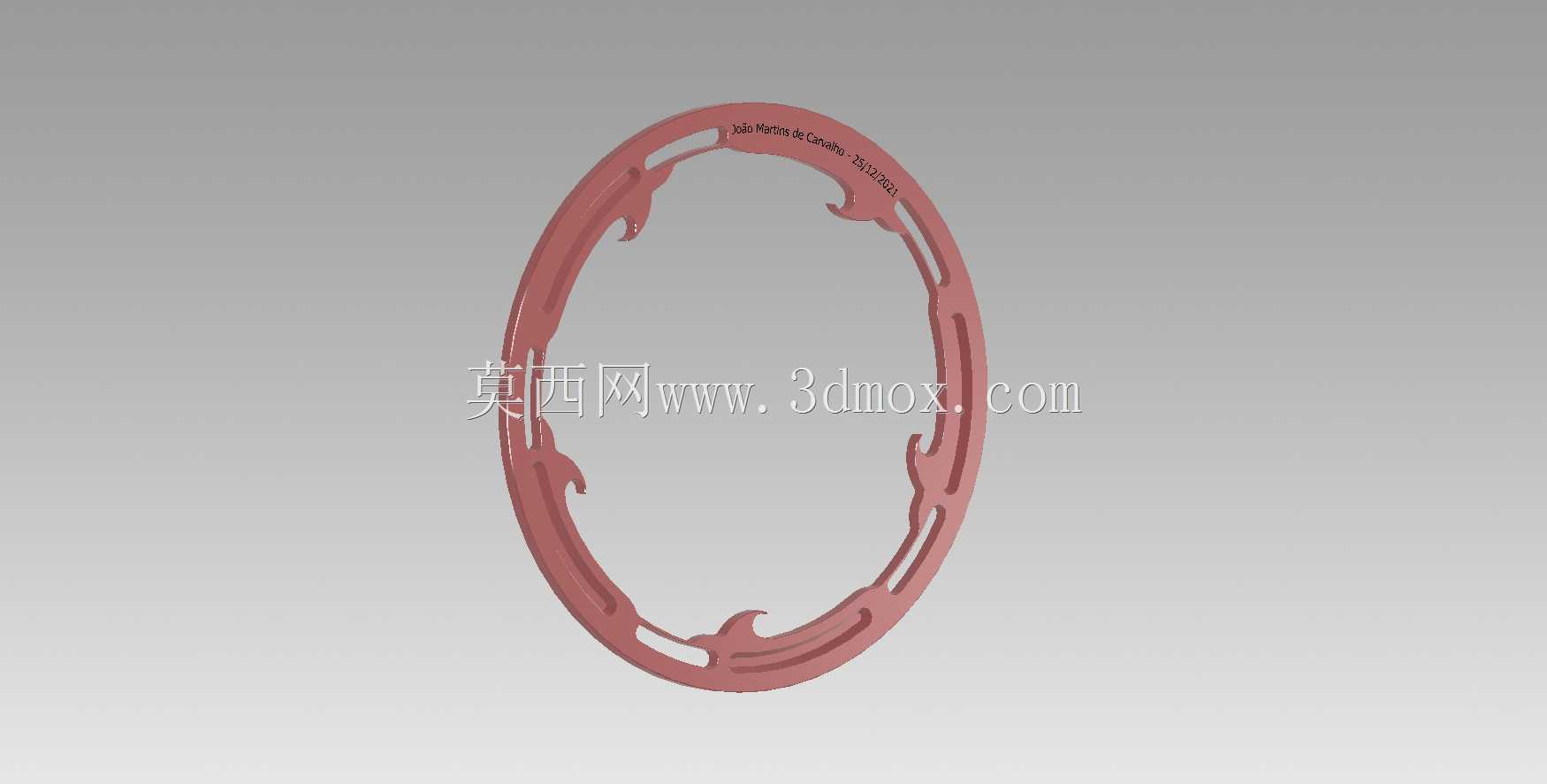

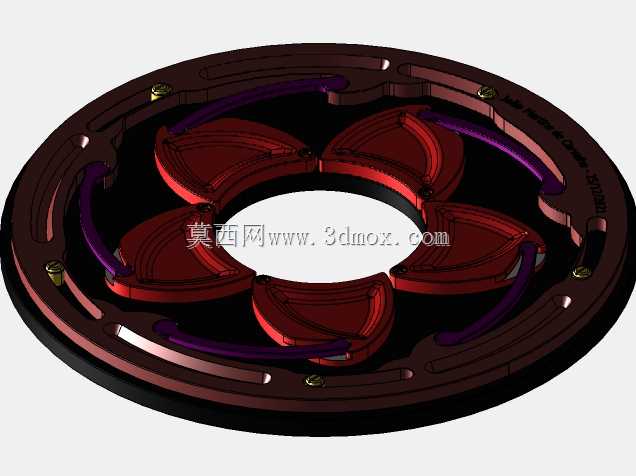

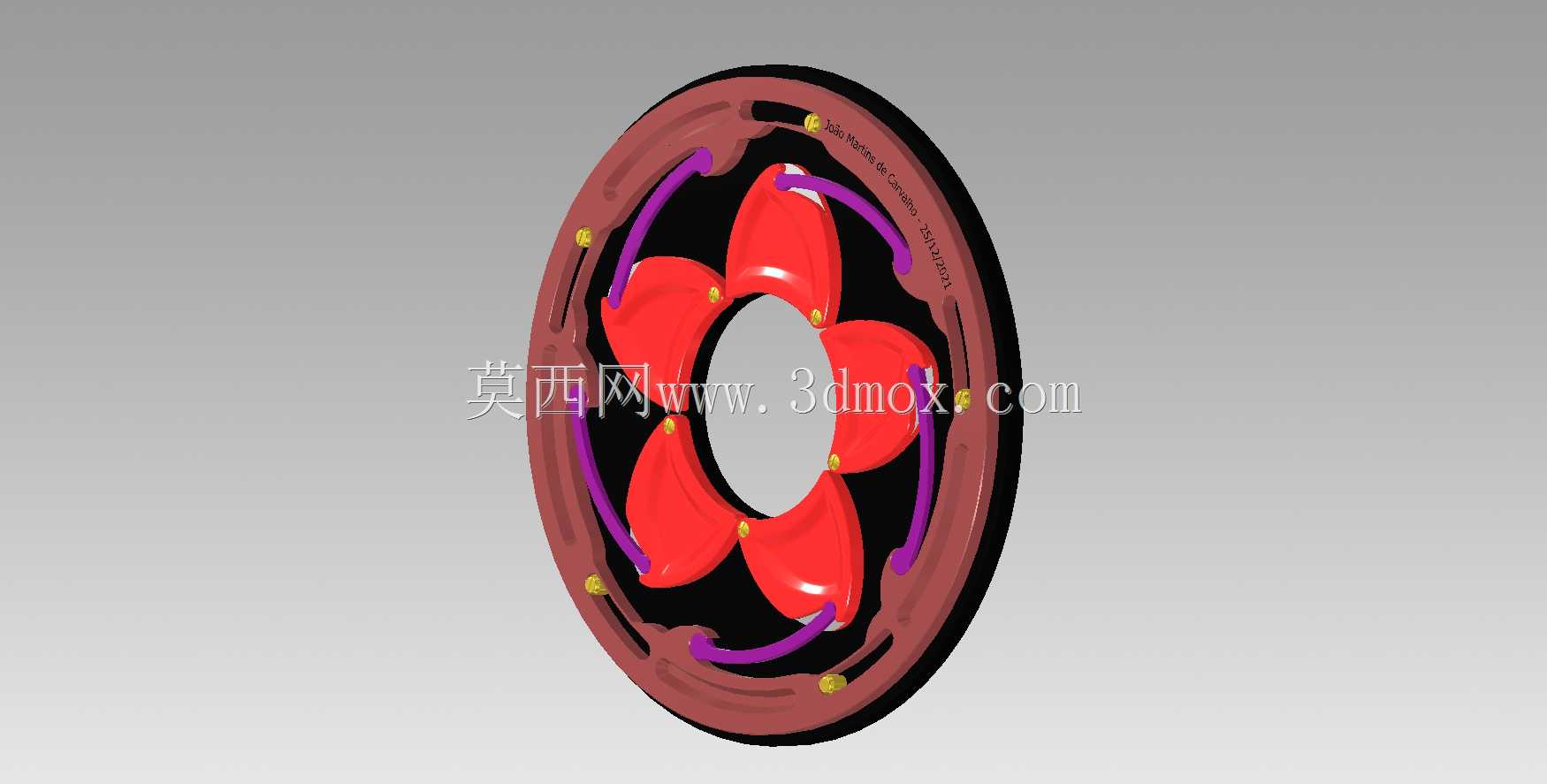

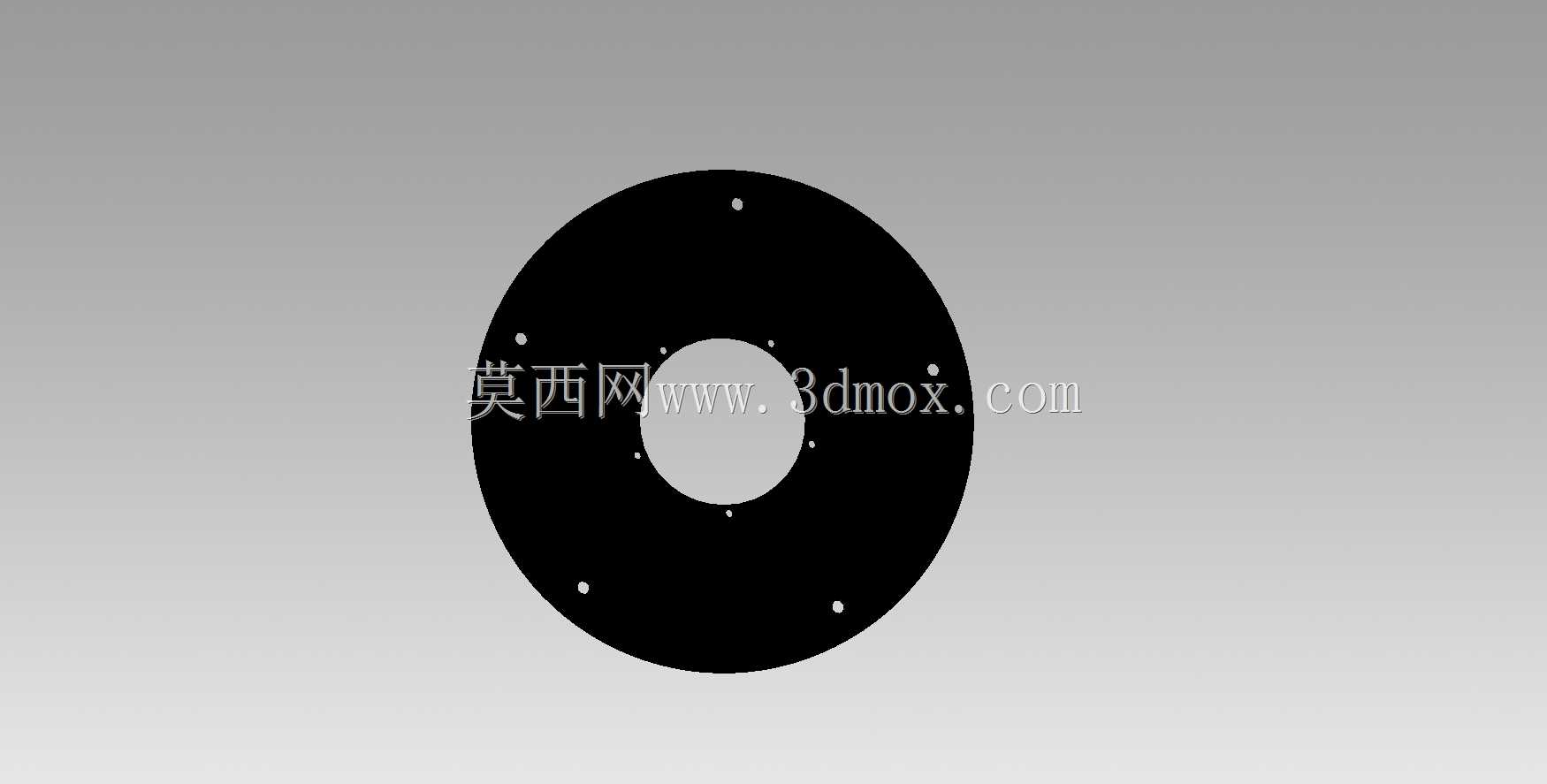

　　该五叶片回转结构常应用于流体管路通径调节、风道风量控制、旋转式启闭装置等场景，在通风系统、流体输送管网、小型动力设备的进气调节段都能见到同类结构的应用，核心作用是通过叶片的同步回转改变中心过流区域的有效通径，实现流量、压力参数的连续调节，相比单叶片挡板结构，多叶片同步动作的调节线性度更好，流场扰动更小，不会出现单叶片启闭时的局部涡流强、调节死区大的问题。从结构布局来看，整体采用环形安装基座设计，外圈为一体式承载环架，环架内侧预留了叶片转轴的安装孔位，五个叶片沿环架周向均匀排布，相邻叶片的侧边在完全闭合状态下可实现无缝搭接，完全遮蔽中心过流孔，完全开启时叶片收至环架内侧边缘，最大化释放中心通流面积，适配大流量直通的工况需求。

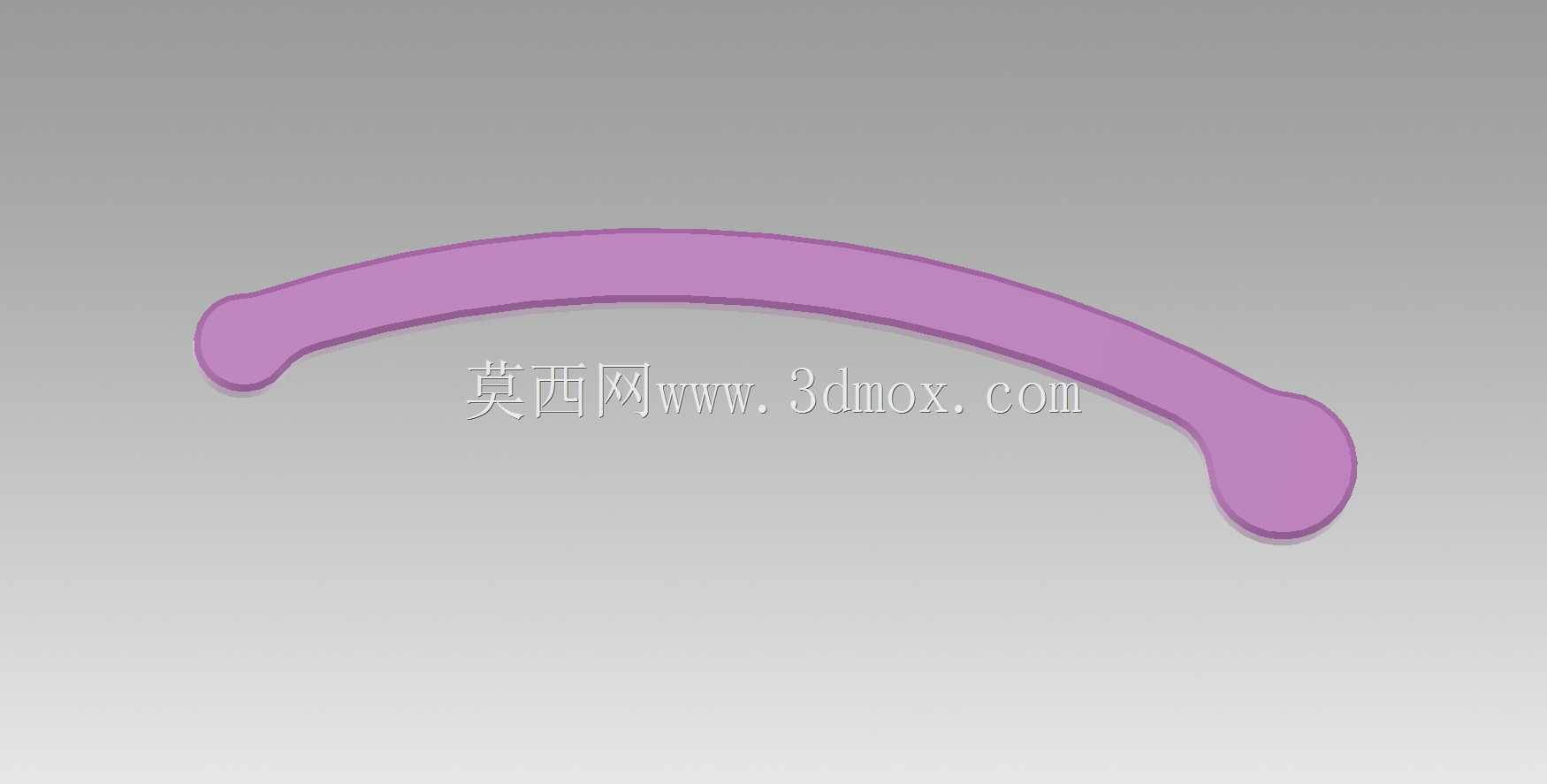

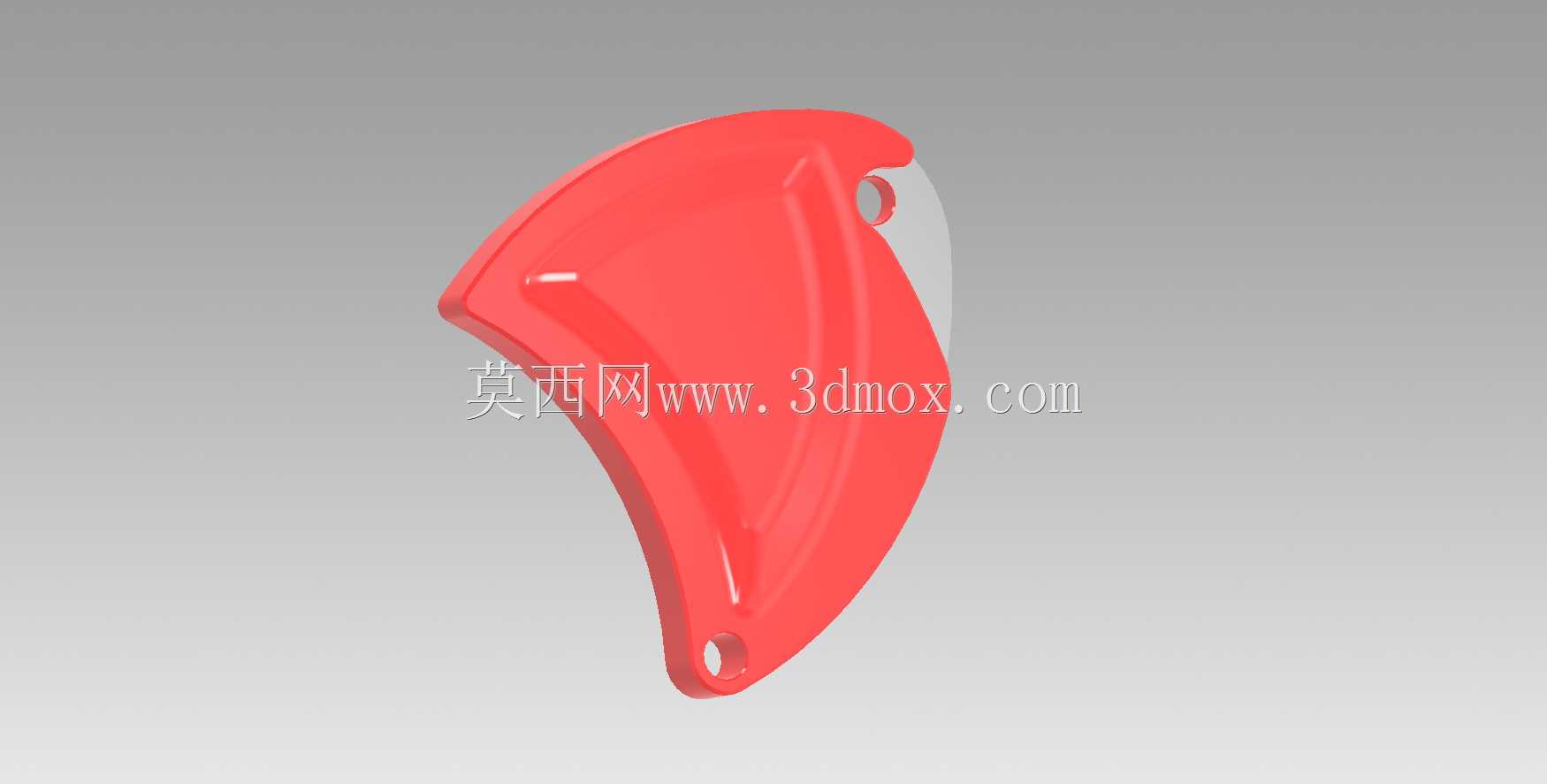

　　叶片与环架之间的传动采用内嵌式弧形导槽配合销轴的结构，每个叶片的非工作端固定有传动销轴，销轴嵌入环架内部的同步回转导槽内，当驱动端带动同步环转动时，可通过导槽的轨迹约束带动五个叶片同步绕自身转轴回转，无需额外的连杆传动组，结构集成度更高，避免了外置连杆积灰、卡滞的问题，适合在有粉尘、少量杂质的流体环境中长期运行。设计过程中首先确定了中心过流孔径的基准尺寸，以此反推叶片的型线参数，叶片采用对称弧形轮廓，既保证闭合时的搭接密封性能，又减少开启状态下对流体的阻挡阻力，环架的外圈安装边预留了均匀分布的固定孔位，可直接与对应通径的管路法兰、设备壳体端面对接，安装边界与常规同通径法兰的安装尺寸兼容，无需额外制作转接件。

　　环架内部的导槽轨迹经过运动仿真校核，确保叶片在0到90度回转行程中无运动干涉，每个转动配合位置预留了合理的配合间隙，既保证转动灵活无卡滞，又不会因间隙过大导致叶片晃动、闭合不严的问题，叶片根部的转轴采用台阶式定位结构，轴向通过卡圈限位，避免运行过程中叶片出现轴向窜动，影响调节精度。这类结构相比传统的多叶阀结构，将传动组件全部集成在环架内部，外部仅需预留一个驱动接口即可连接手动旋钮、电动执行器等驱动部件，整体厚度更薄，适合安装空间局促的设备内部场景，在小型通风设备、实验台气流调节、精密流体控制装置中应用时，可有效缩减设备整体体积，同时降低传动故障的概率。
