法兰连接式手动密封活塞阀结构设计

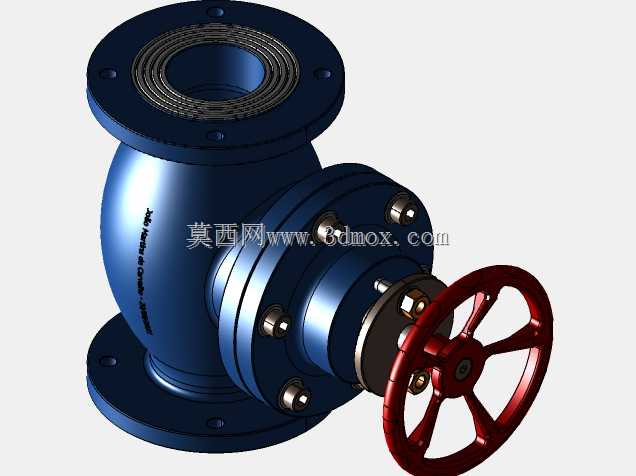

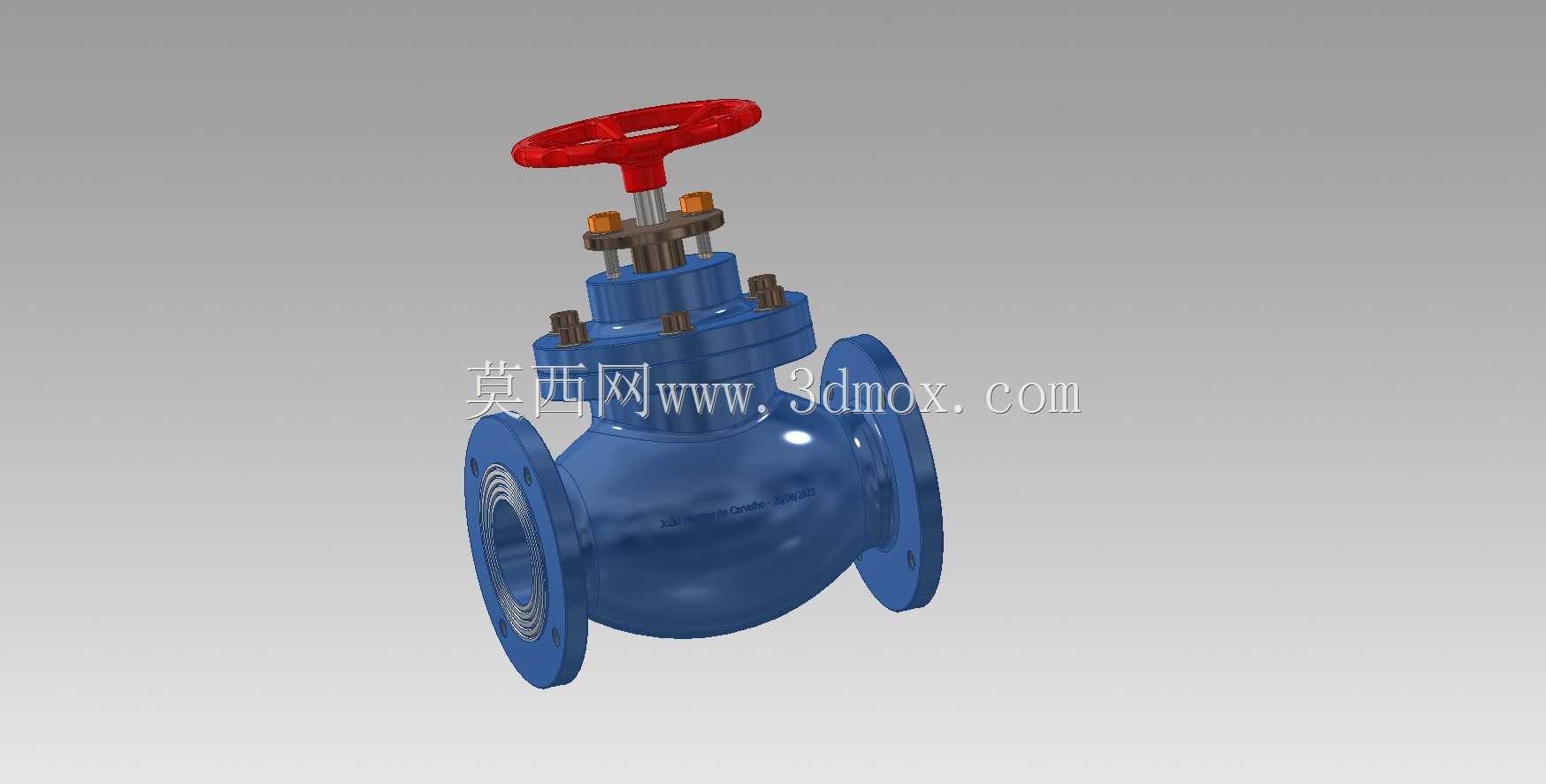

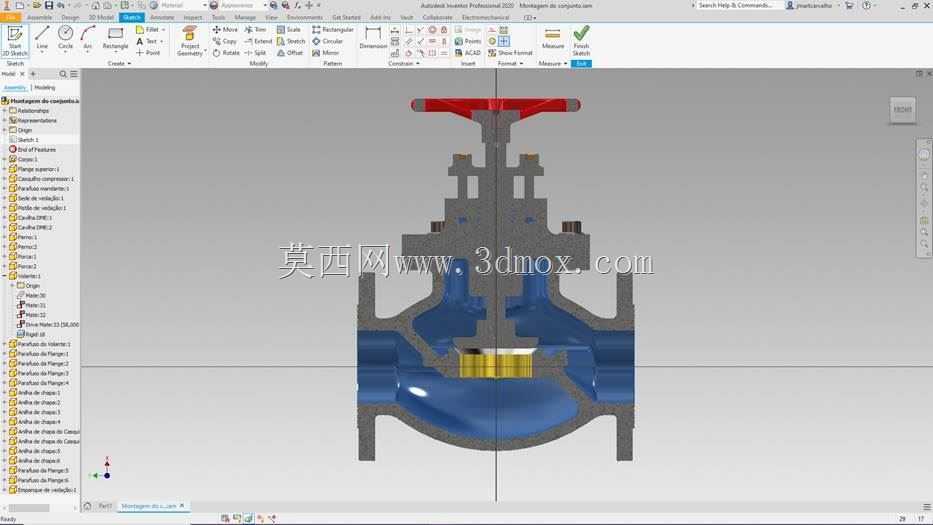

　　这款密封活塞阀的三维结构，完全围绕工业管路截断工况的实际需求搭建，日常可覆盖给排水、暖通循环、化工介质输送、蒸汽管网等多个场景的通断控制需求，核心作用是通过活塞组件的升降动作，改变管路通流截面的开合状态，实现介质的可靠截断与导通，相比普通闸阀、截止阀，其密封副的接触形式更适配含微小颗粒的介质工况，能有效降低密封面被杂质刮损导致内漏的概率。

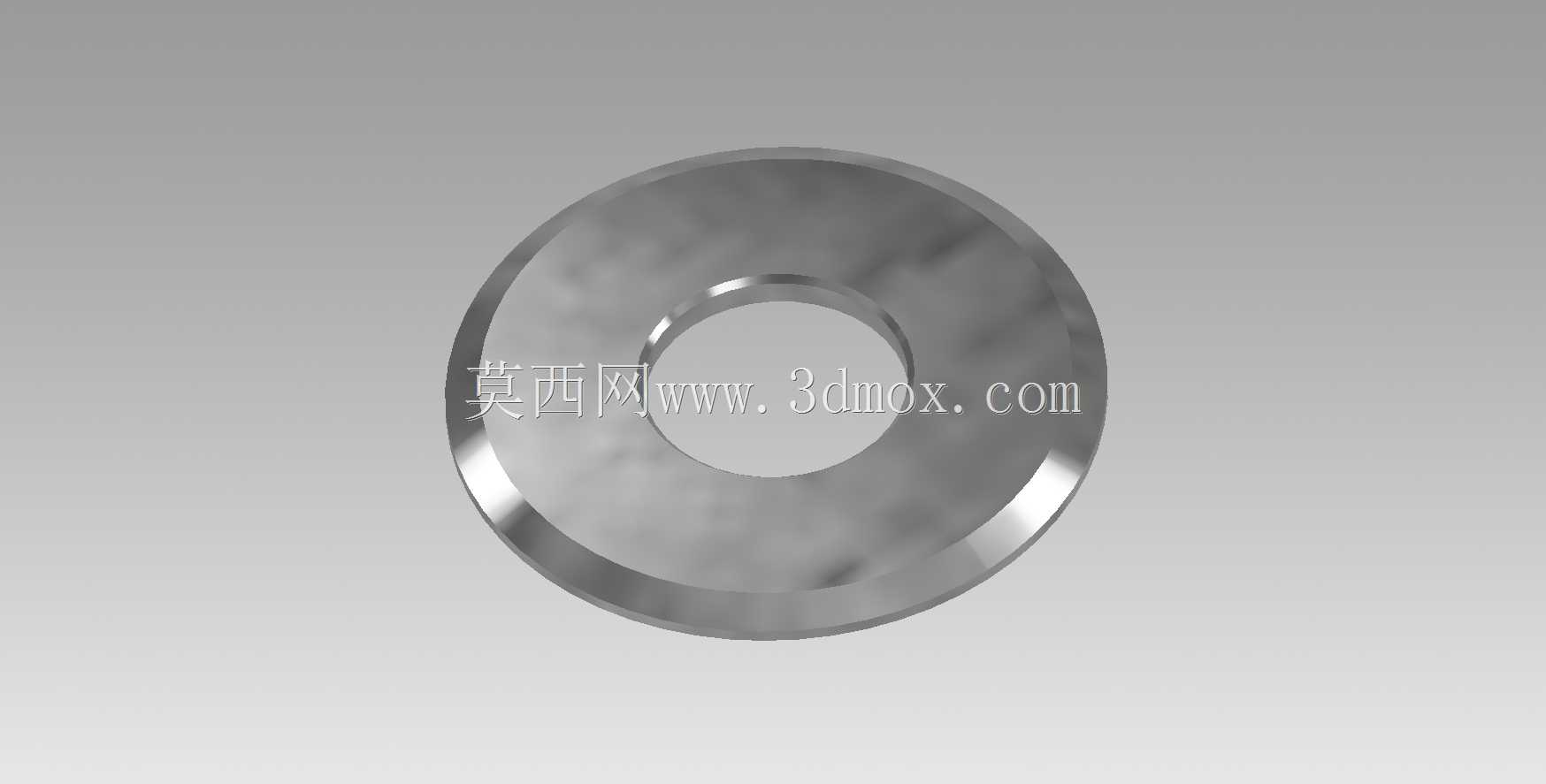

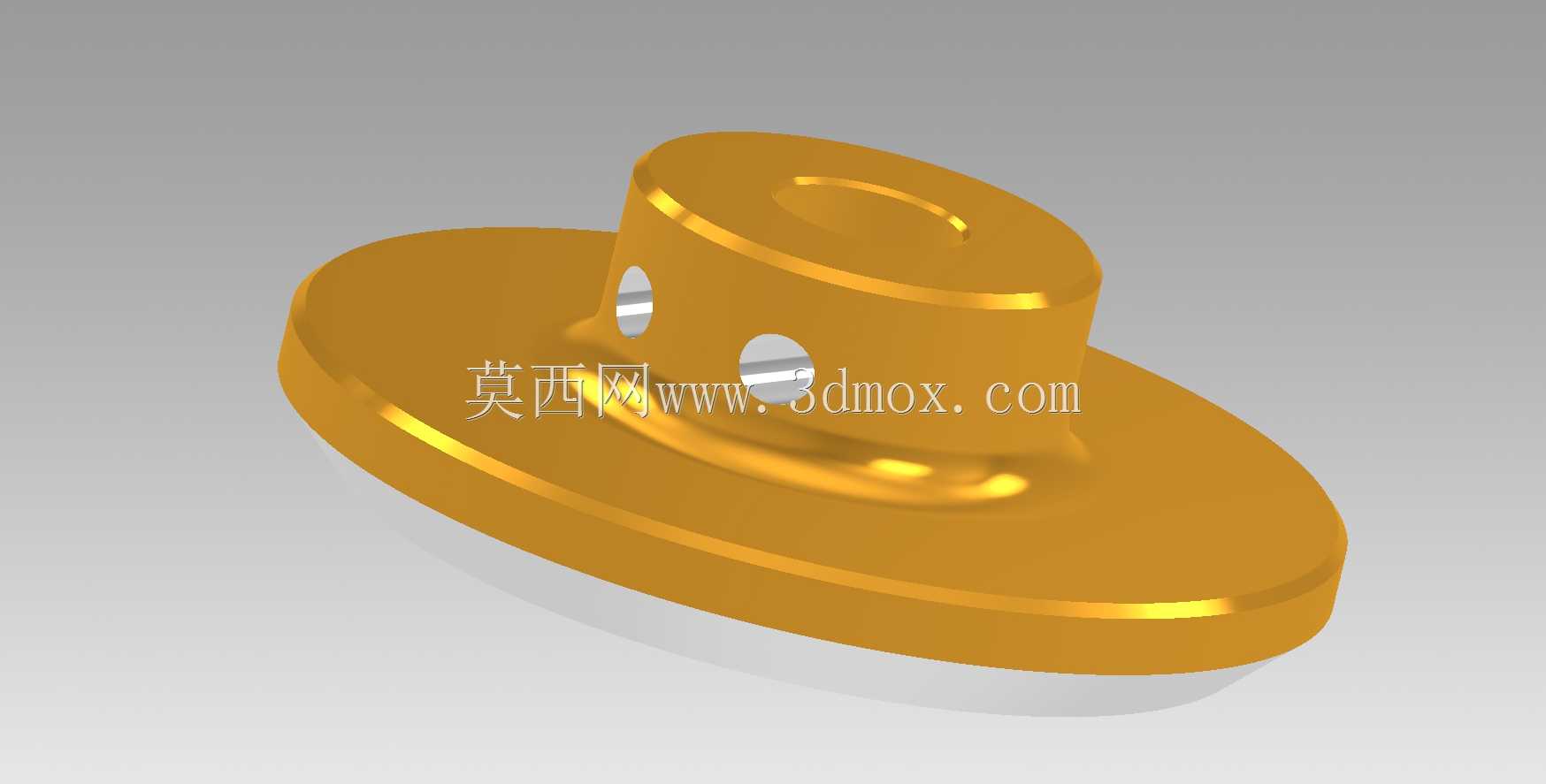

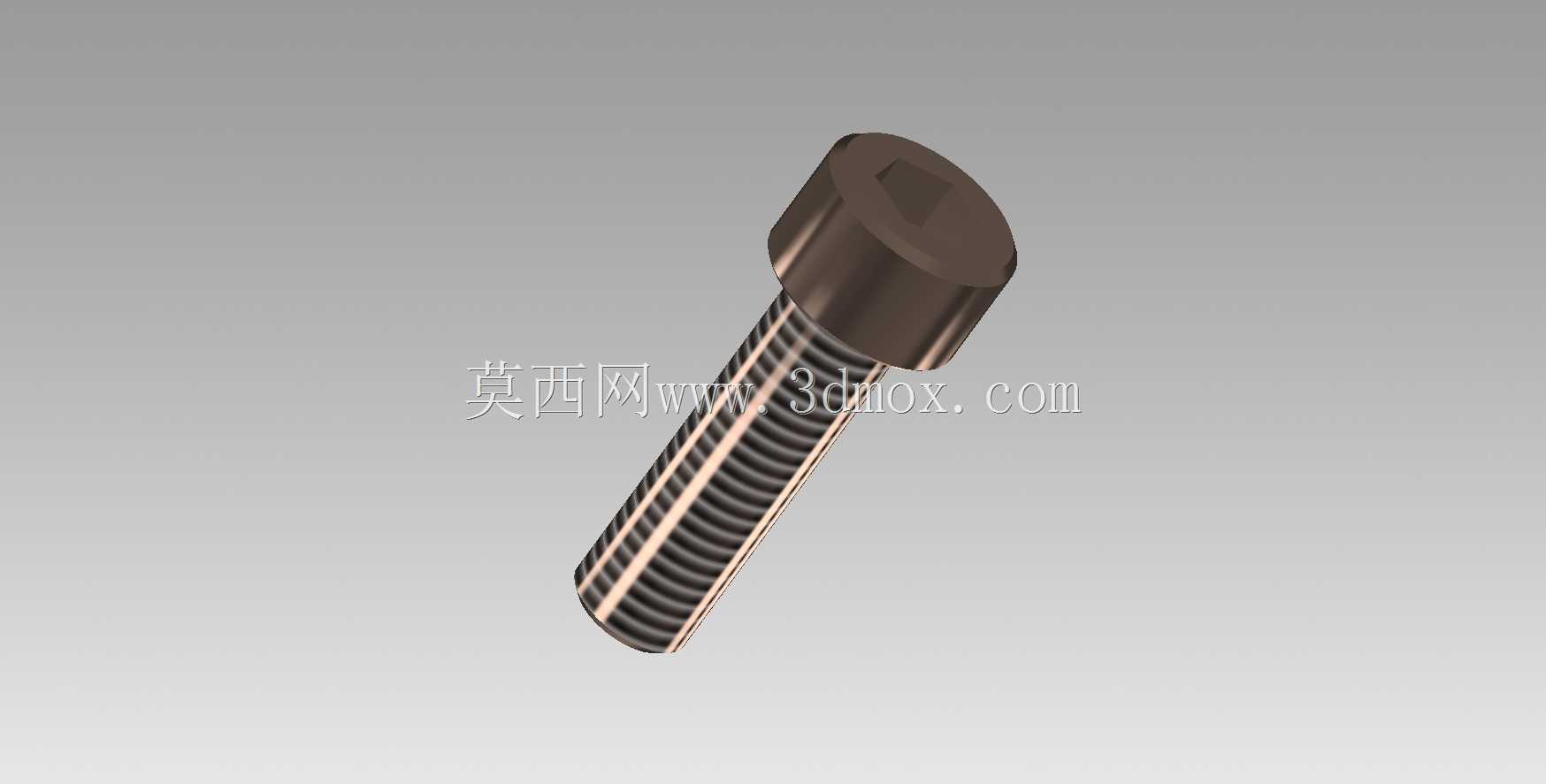

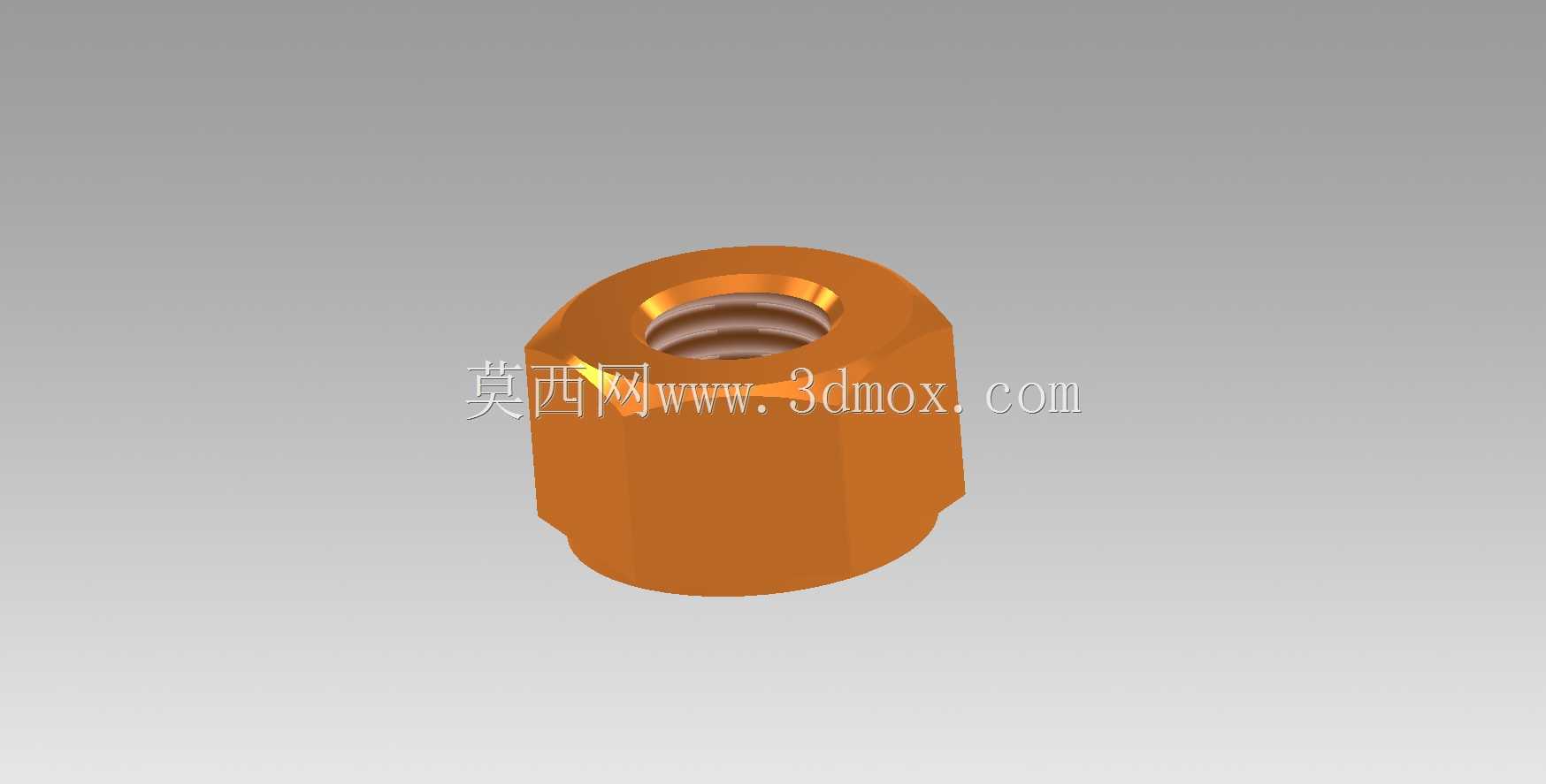

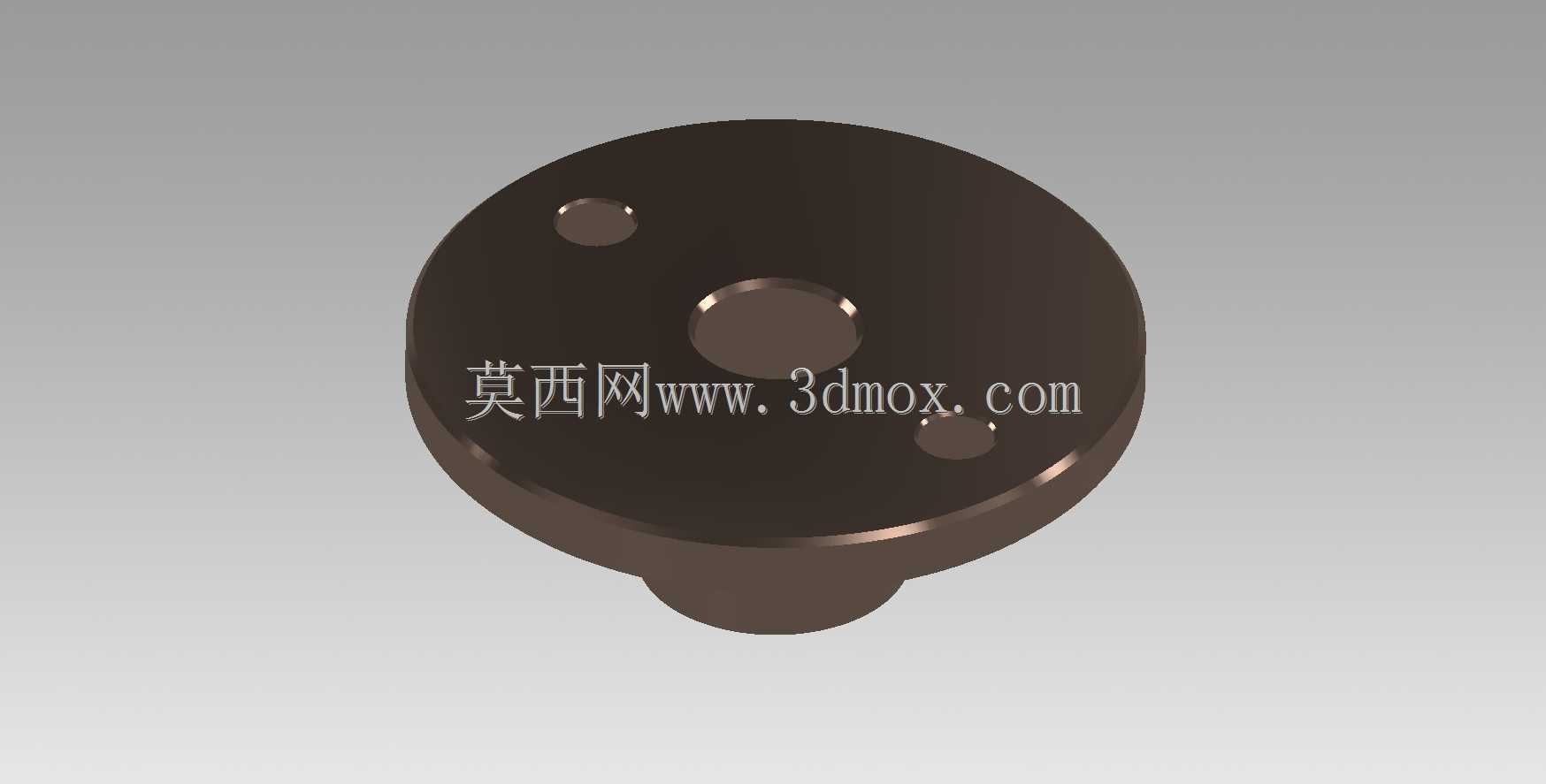

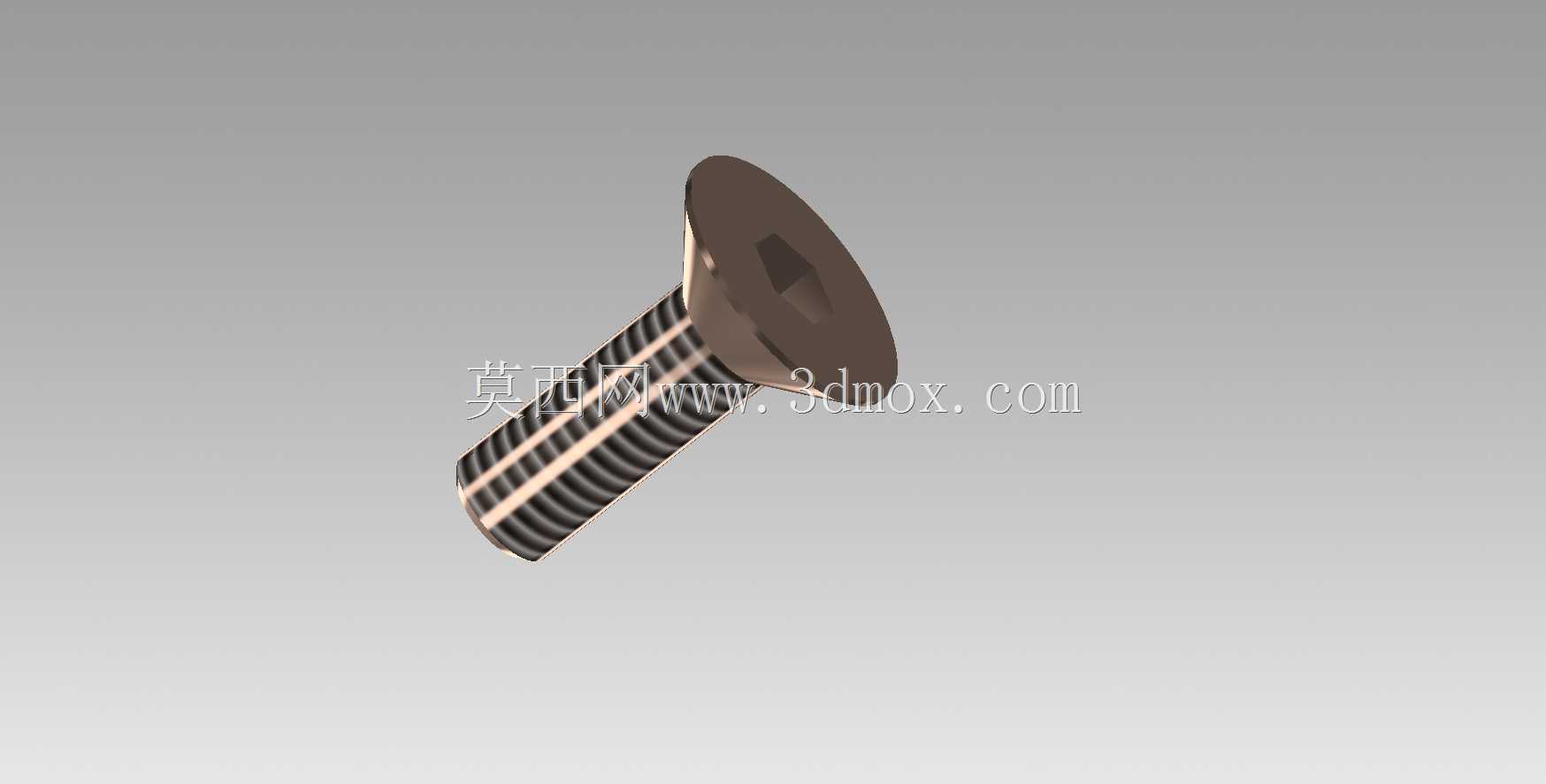

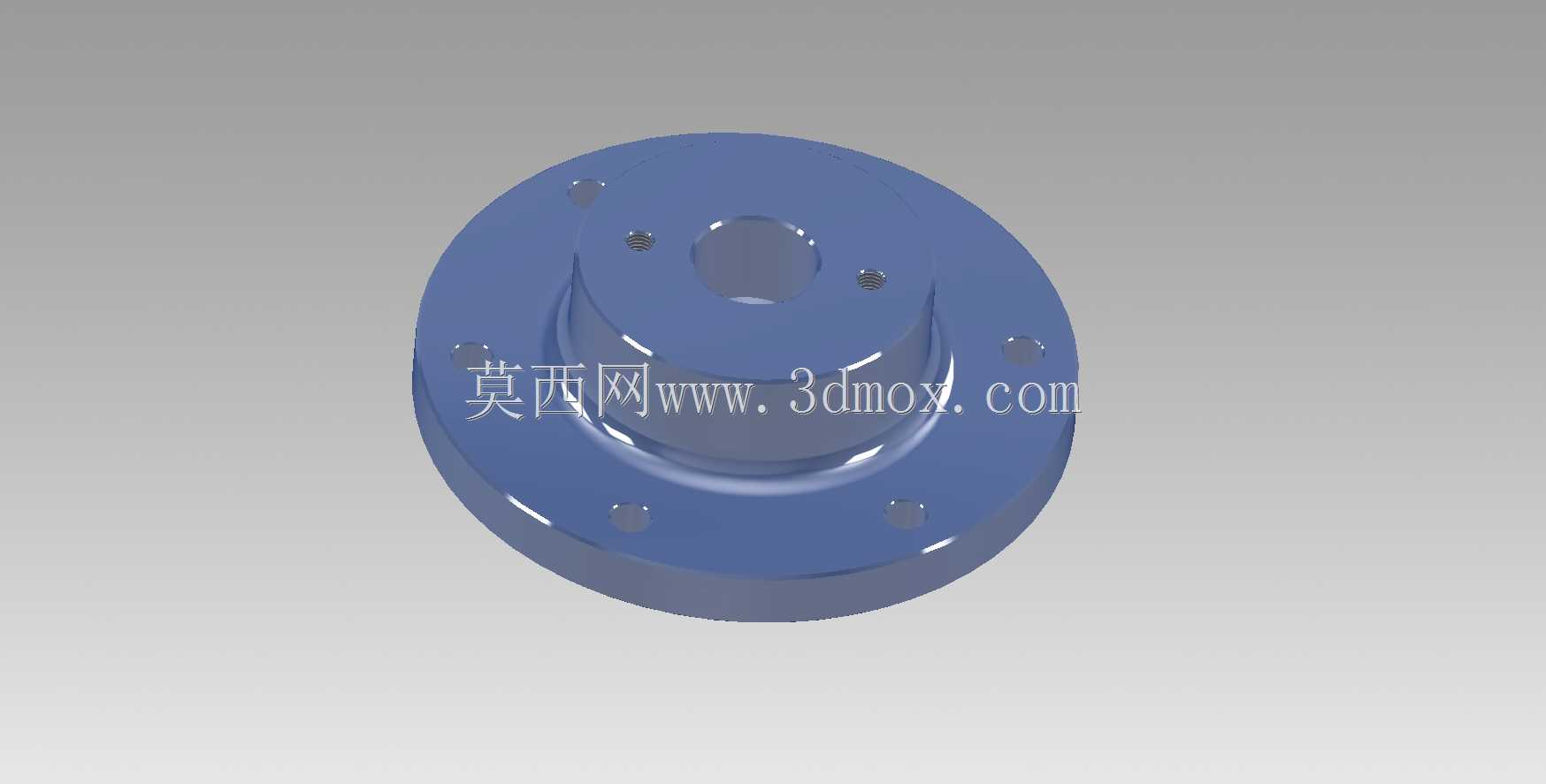

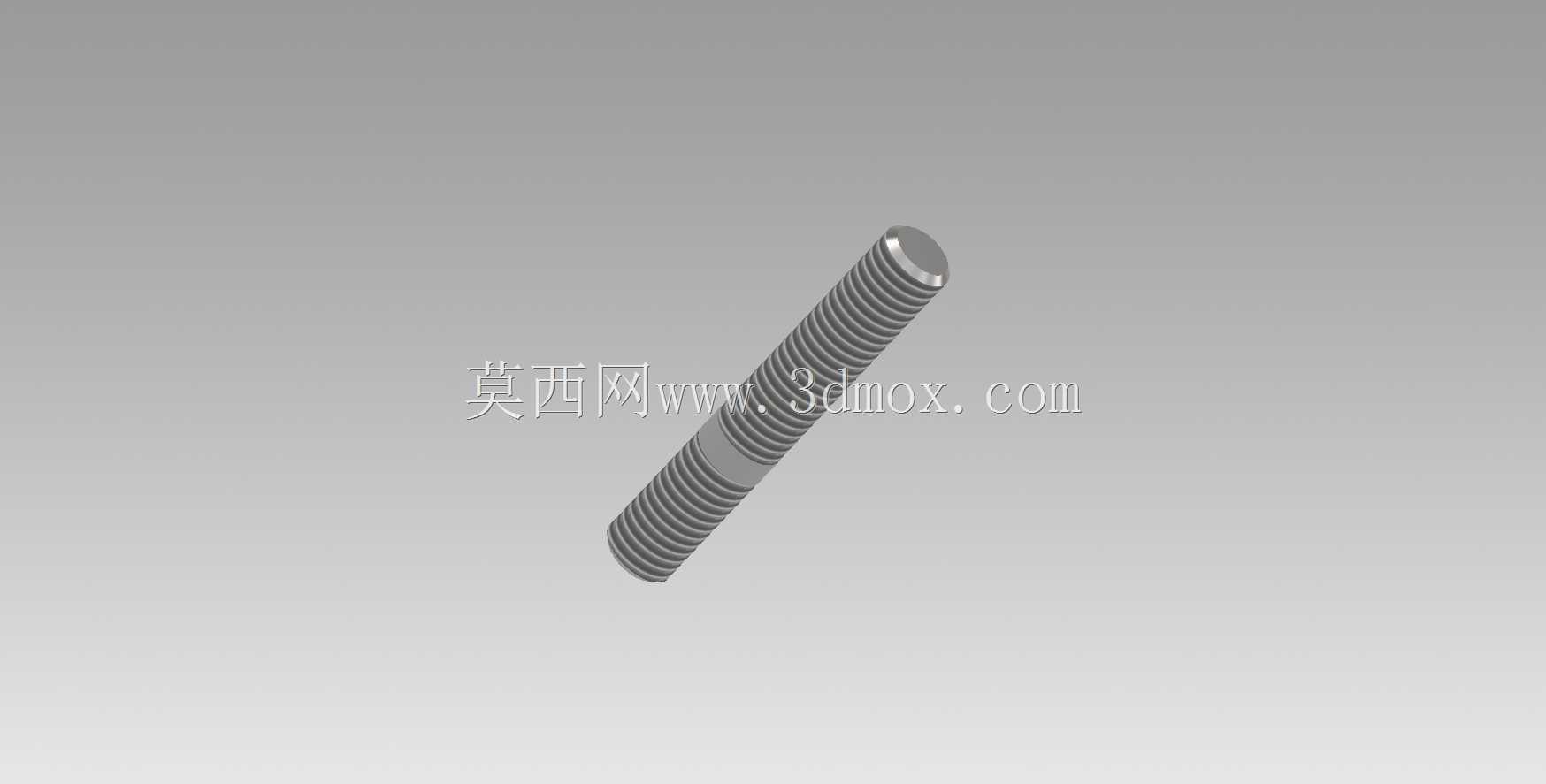

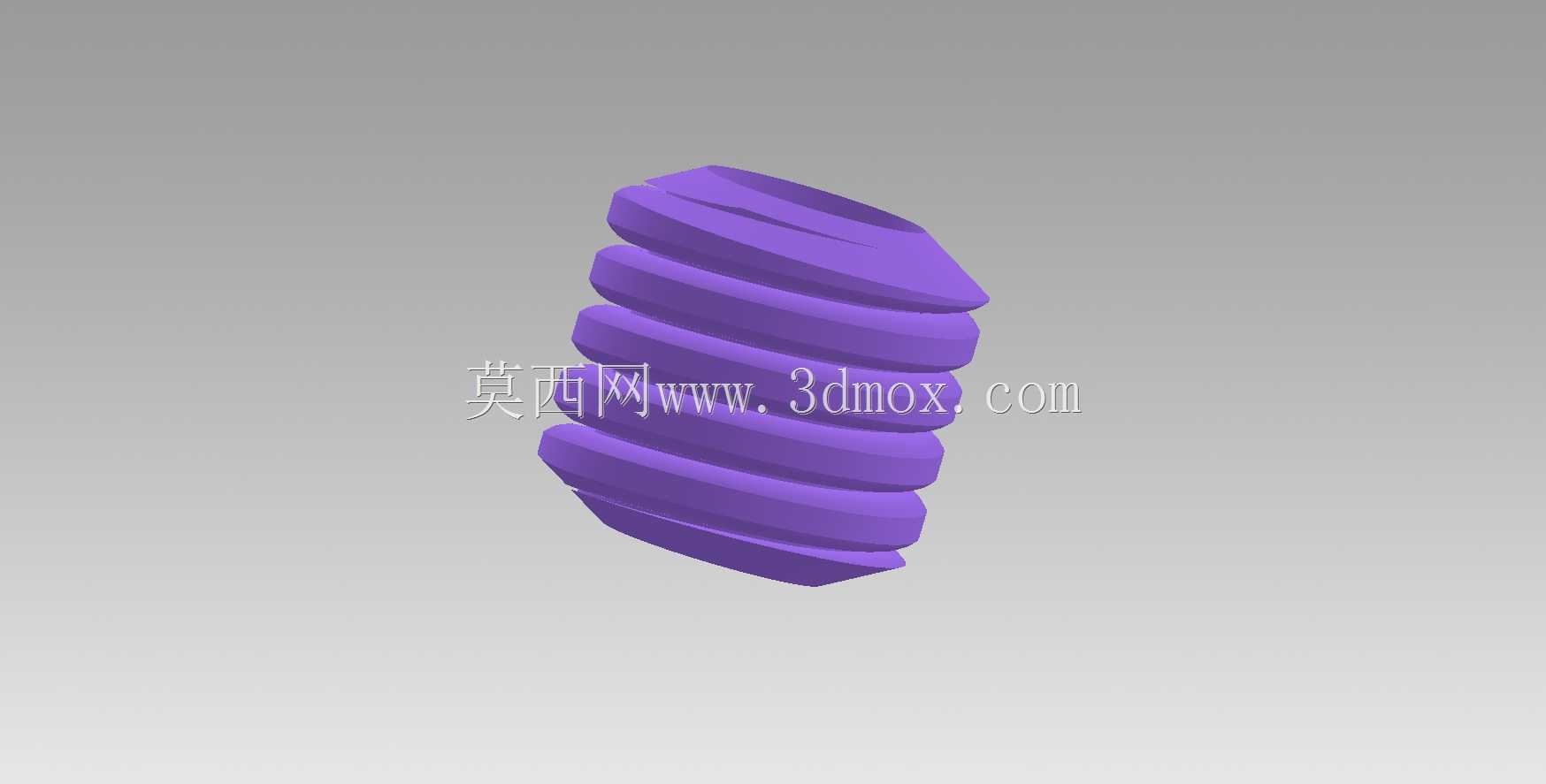

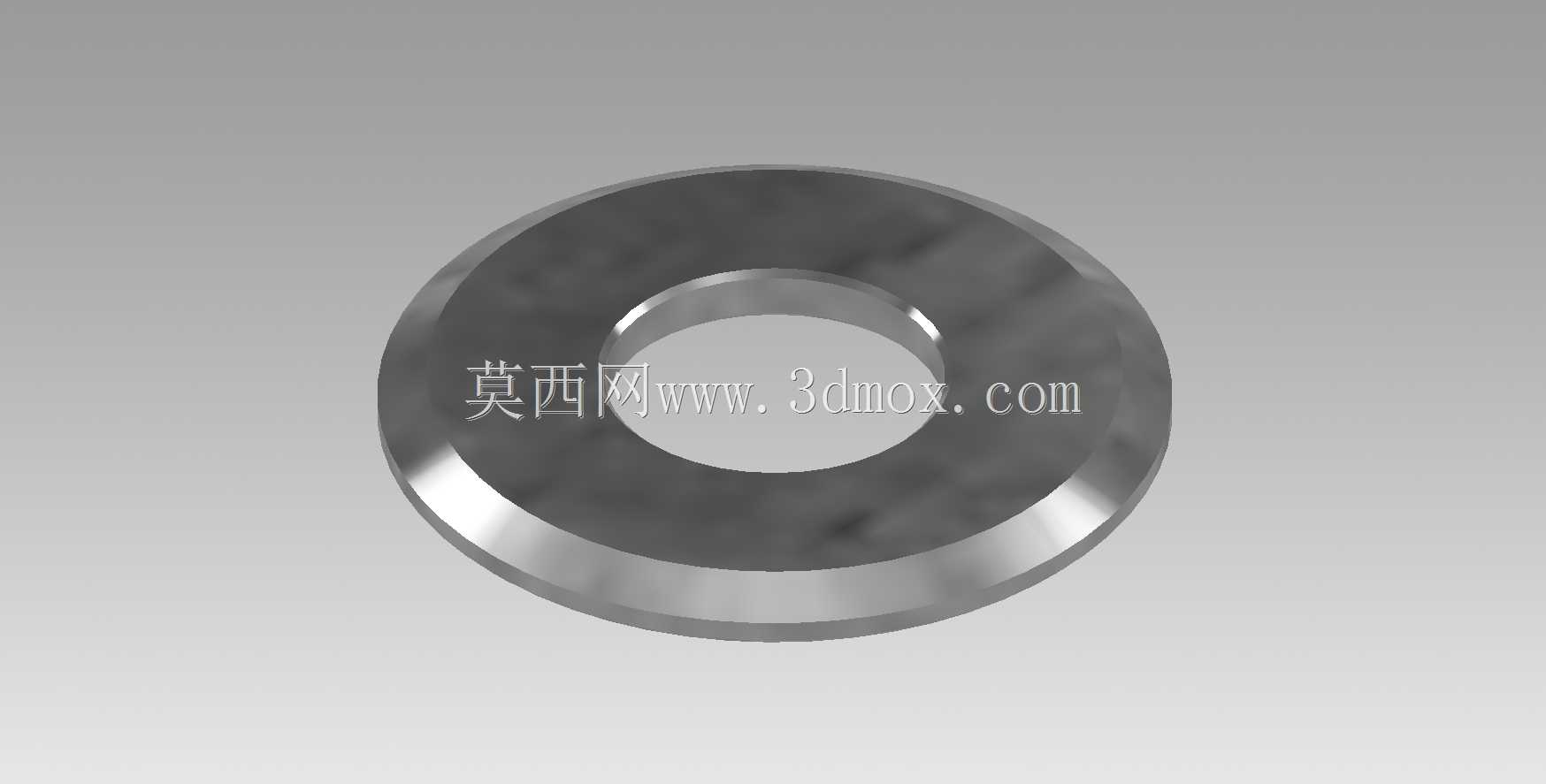

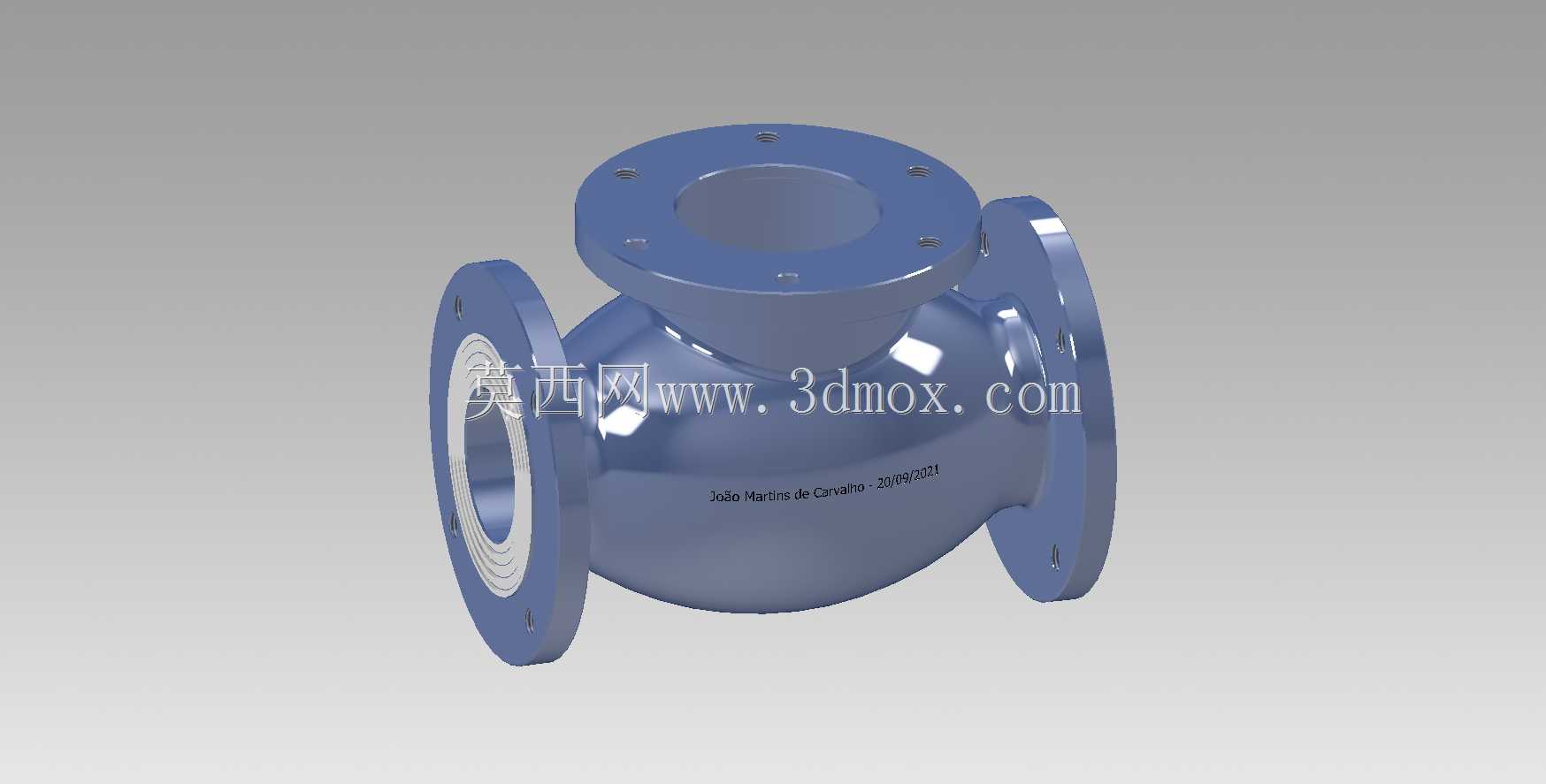

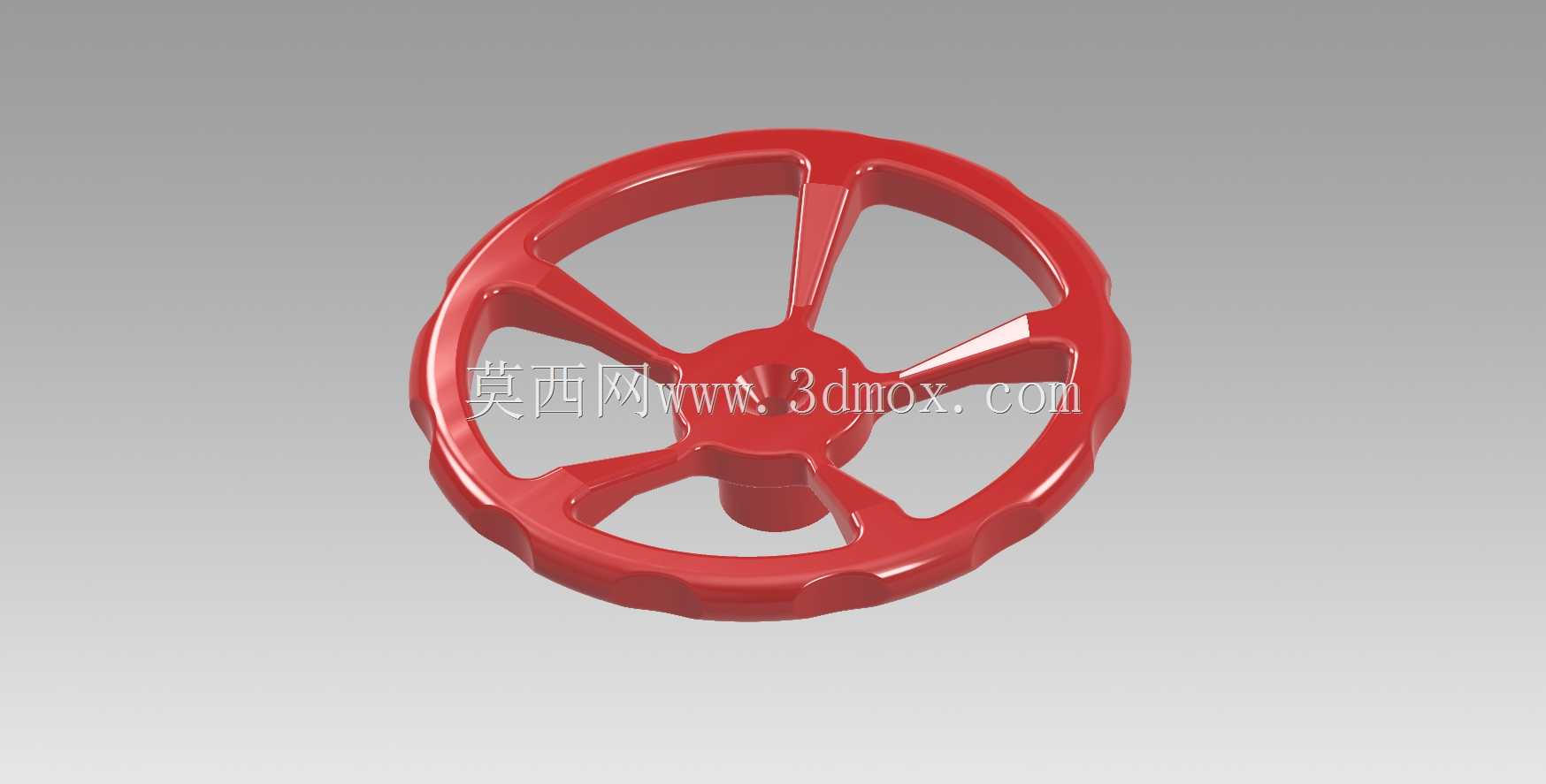

　　从功能特性来看，该阀采用顶部手轮驱动的结构，手轮通过阀杆带动内部活塞做轴向直线运动，手轮下方设置的填料压盖组件，可通过调整螺栓预紧力压实填料，实现阀杆与阀盖衔接位置的动密封，避免介质沿阀杆间隙向外泄漏；阀体与阀盖采用法兰螺栓连接结构，连接面设置密封垫片，保障中腔部分的静密封可靠性，阀体两侧为法兰连接端，可直接与同公称通径的管路法兰配对安装，安装时需注意匹配对应压力等级的法兰螺栓孔位，预留足够的操作空间供手轮转动，手轮操作侧的预留空间需满足手轮全行程转动无遮挡，避免后期运维操作受限。

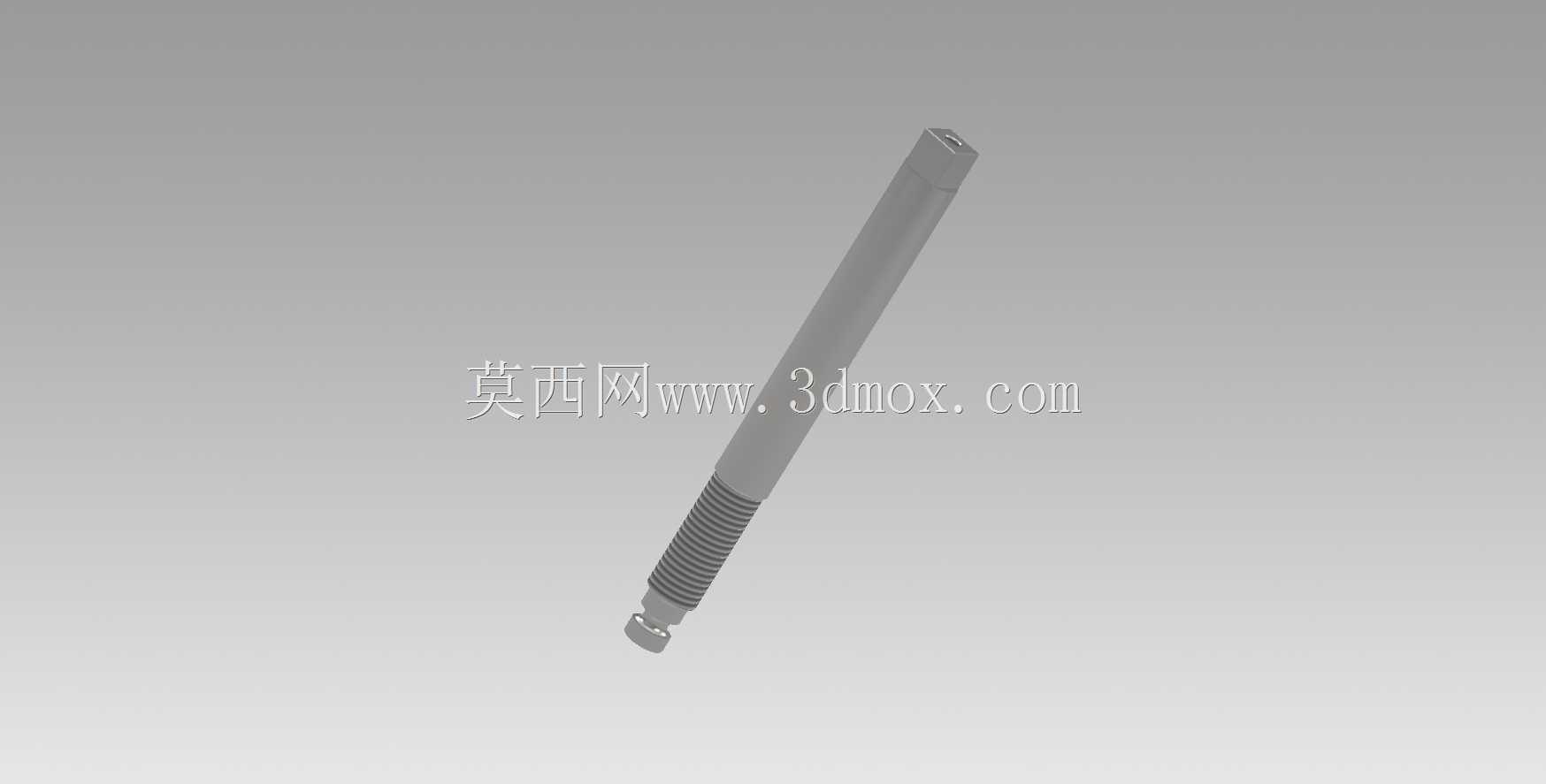

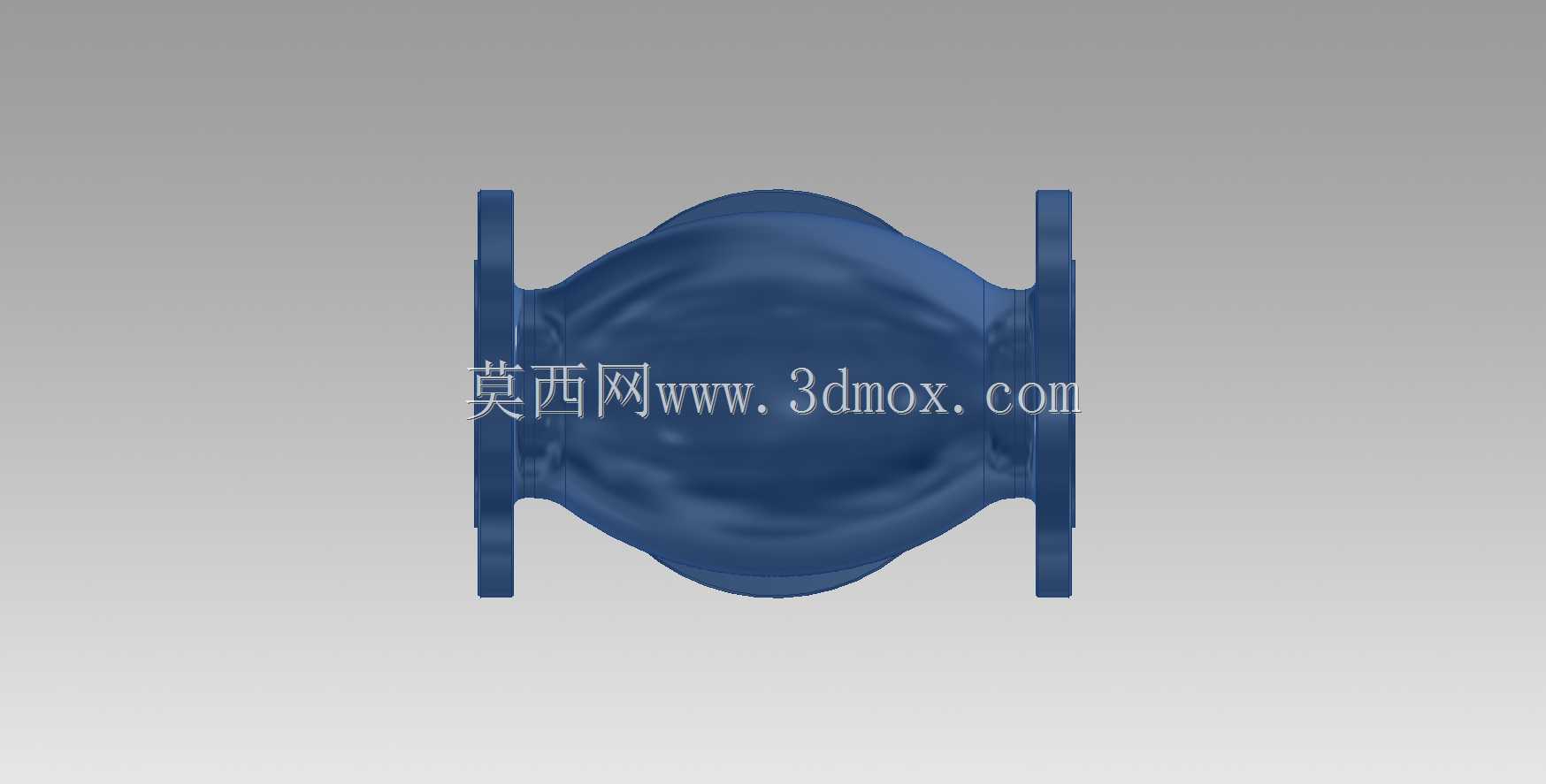

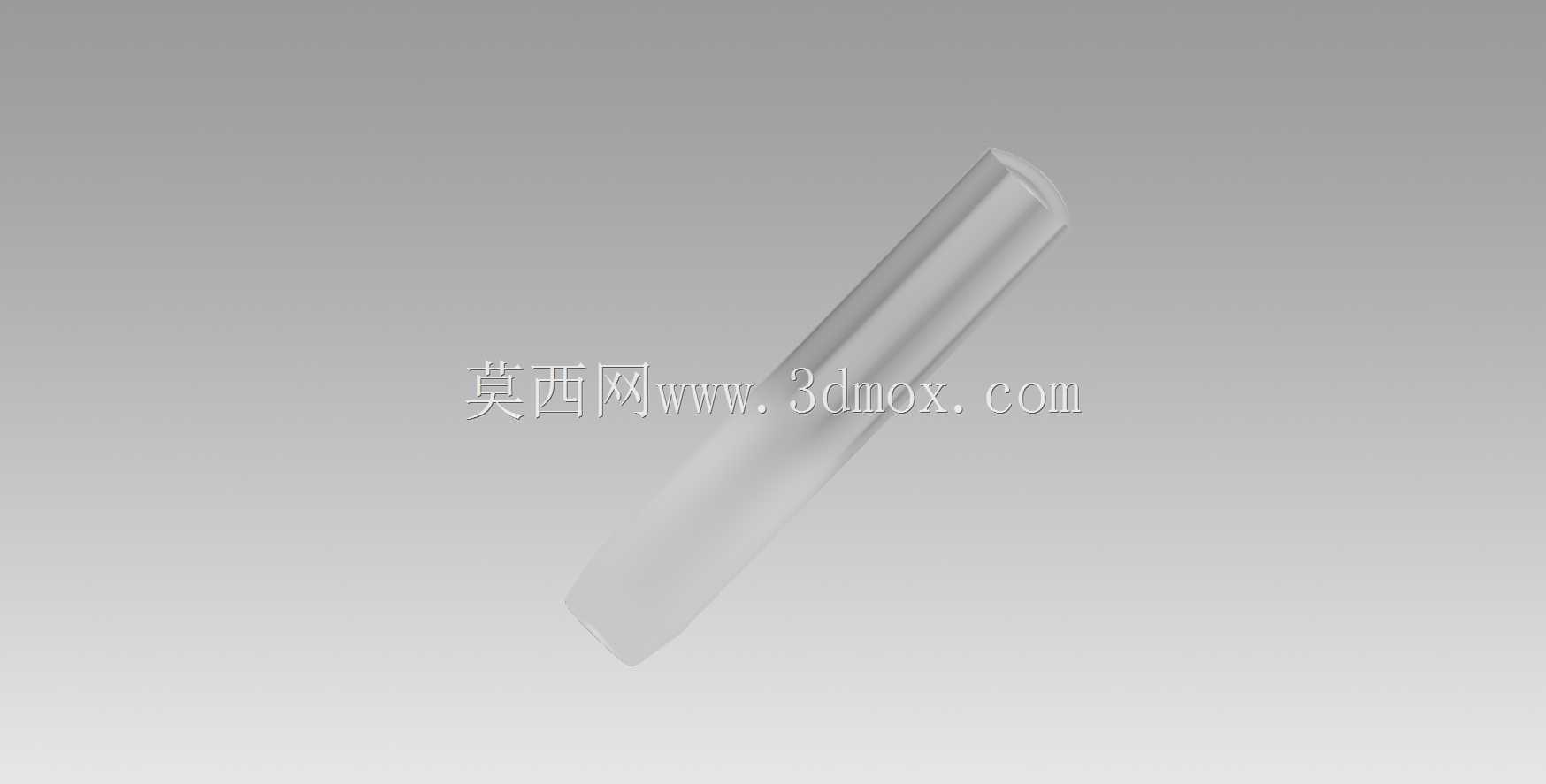

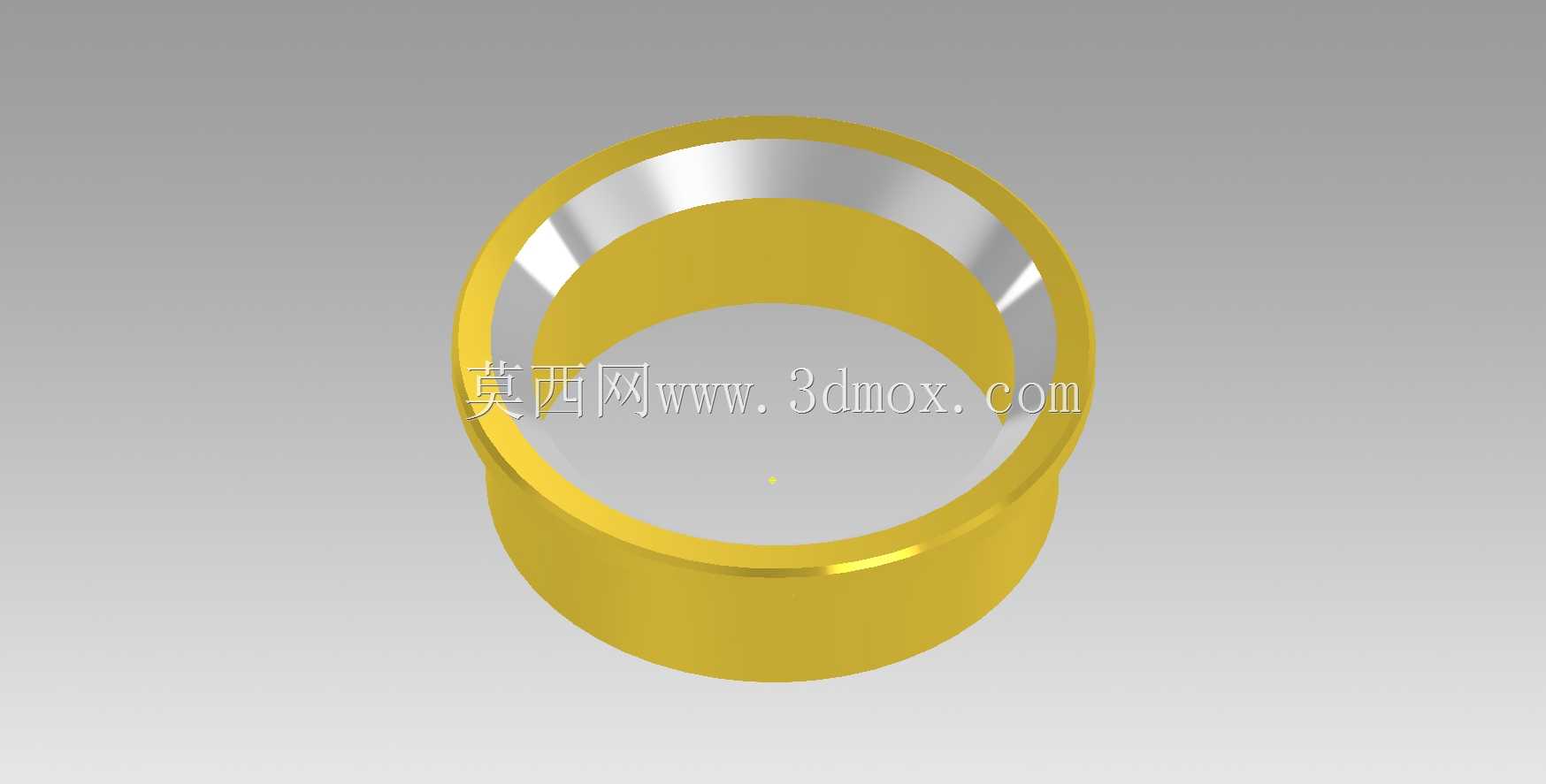

　　设计过程中，首先根据公称通径的通流需求确定活塞的行程范围，确保活塞完全开启时通流截面无额外节流损失，活塞与阀座的密封面采用锥面配合形式，相比平面密封可在相同压紧力下获得更高的密封比压，降低操作力矩；阀体的流道采用等径过渡设计，减少介质在阀腔内的涡流阻力，降低管路运行的压损；阀杆采用梯形螺纹传动，具备良好的自锁性能，可在任意开度位置保持稳定，不会因介质压力波动导致阀位自行变化。

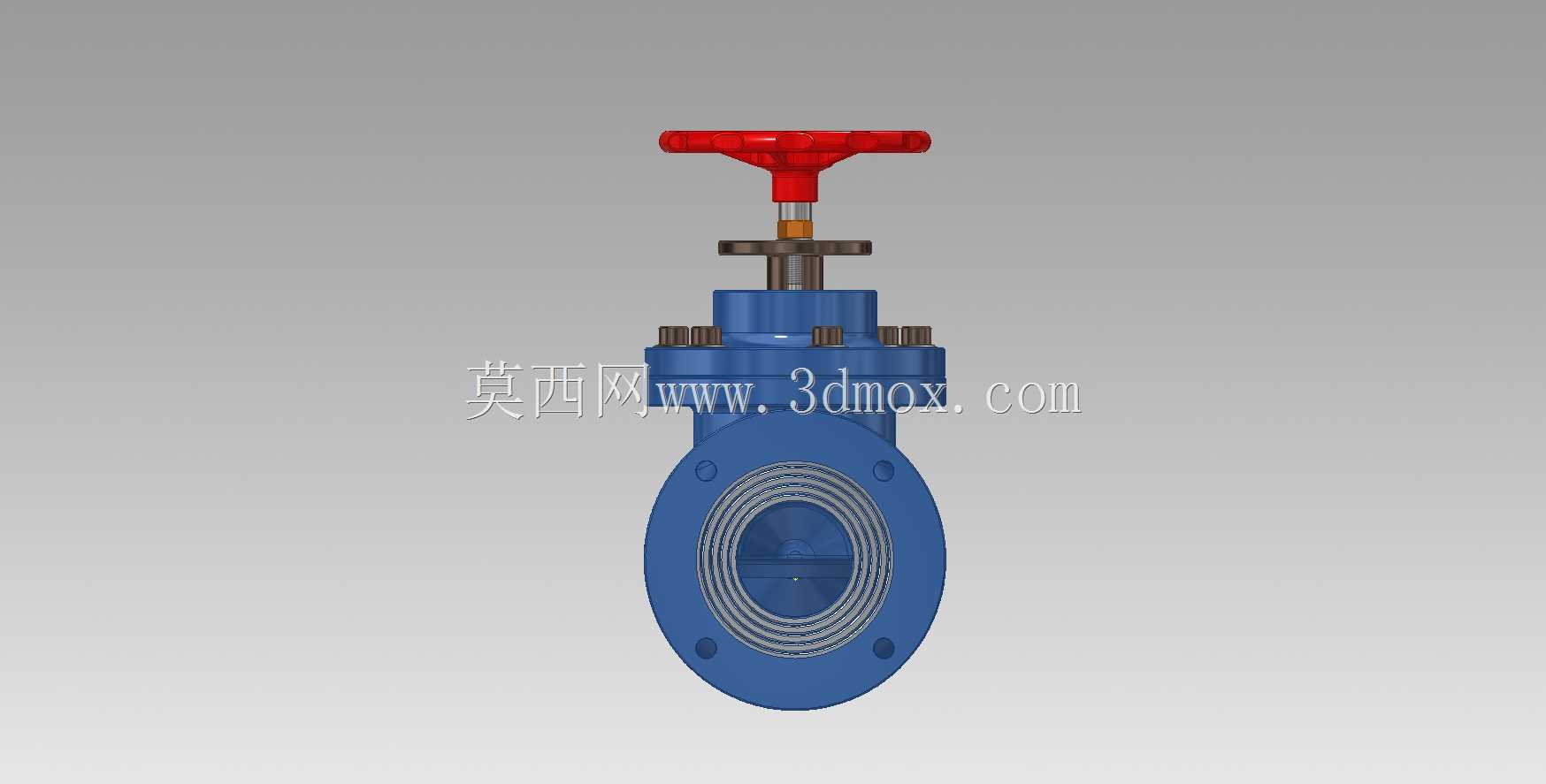

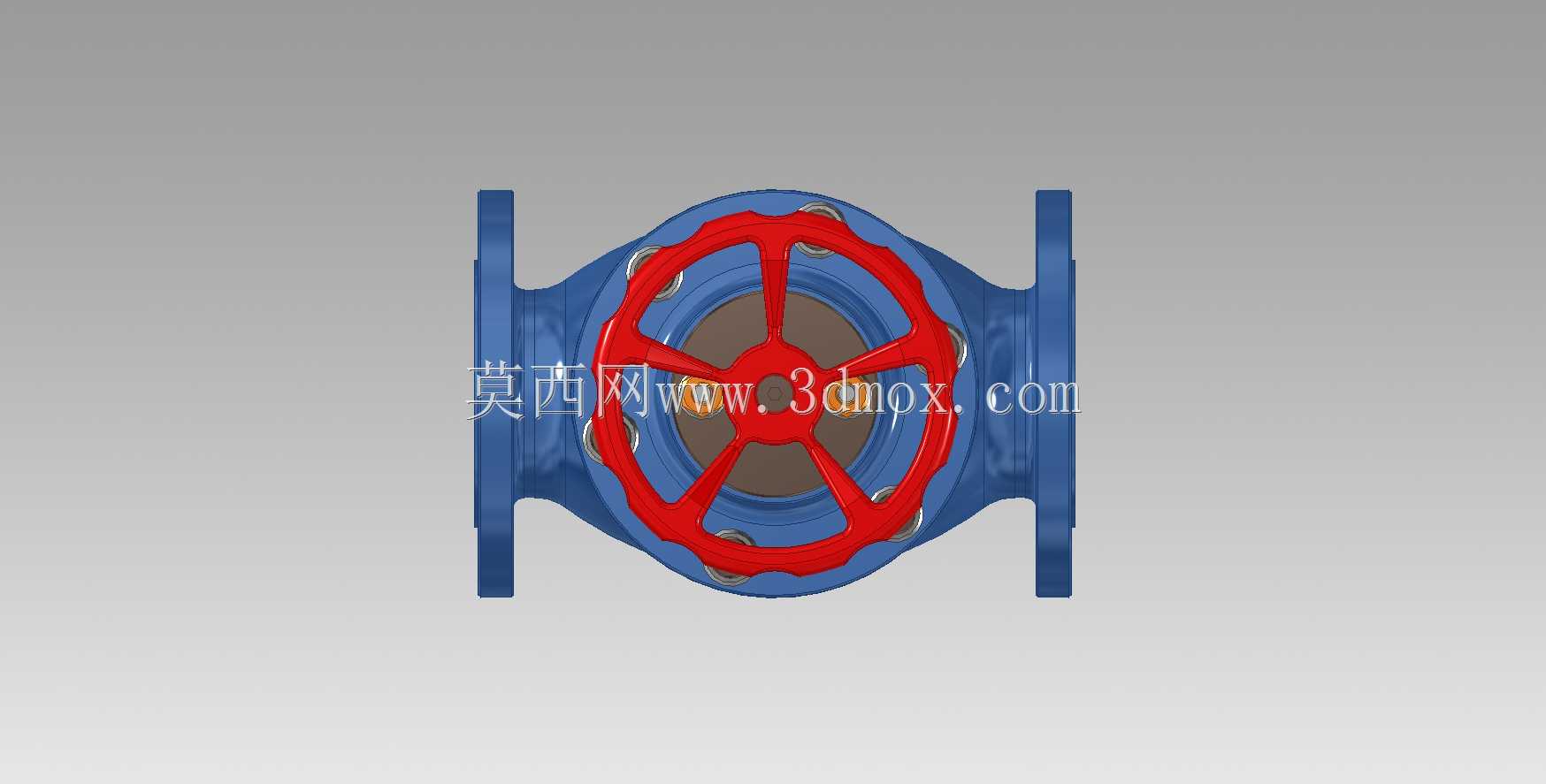

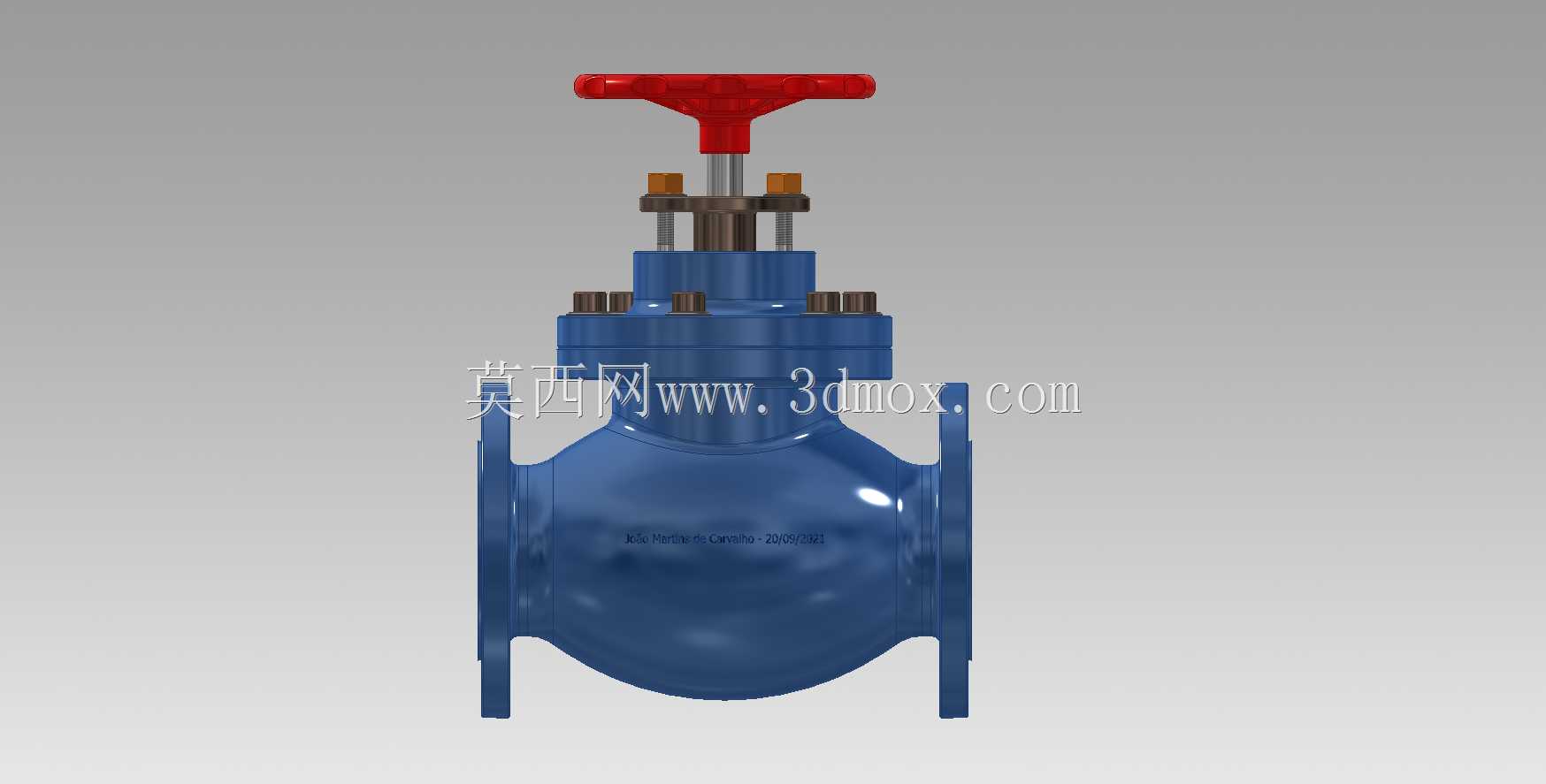

　　外形尺寸方面，阀体的法兰端距、结构高度、手轮外径均匹配通用管路安装的空间边界，底部设置的支撑脚可在大通径规格下承担阀体自重，避免安装后管路法兰承受额外的弯矩载荷，安装时需保证两侧管路的同轴度，避免强行组对导致阀体法兰变形，影响密封性能。整体结构的零部件均采用模块化拆分设计，后期运维时可单独更换密封填料、活塞密封件等易损部件，无需将整个阀体从管路上拆下，大幅降低现场维护的工作量与成本。
