法兰连接黄铜密封活塞截止阀结构

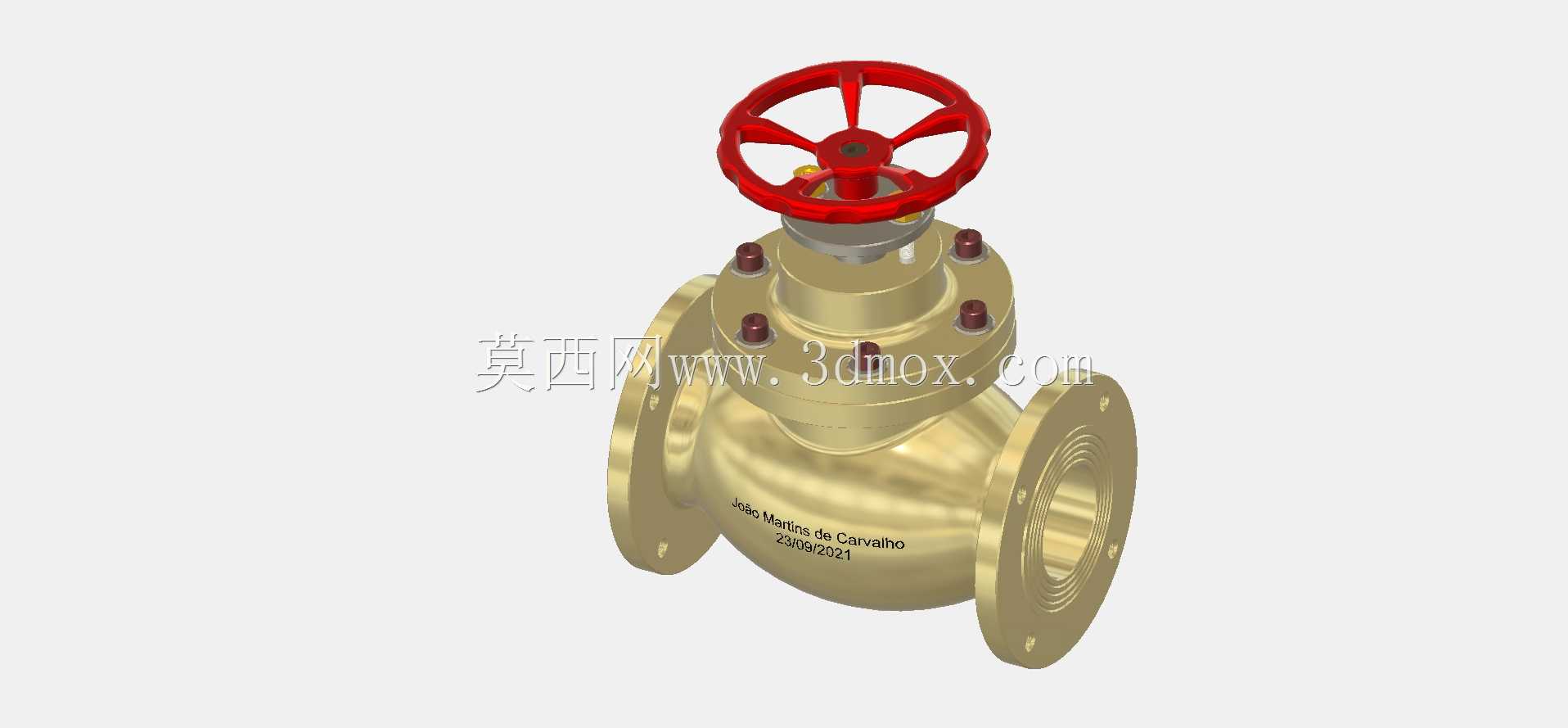

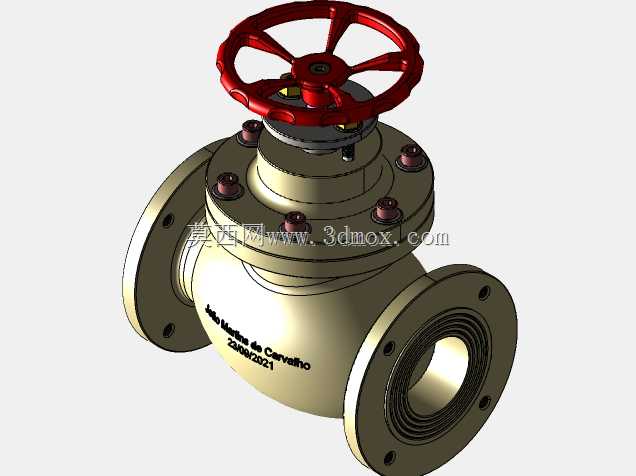

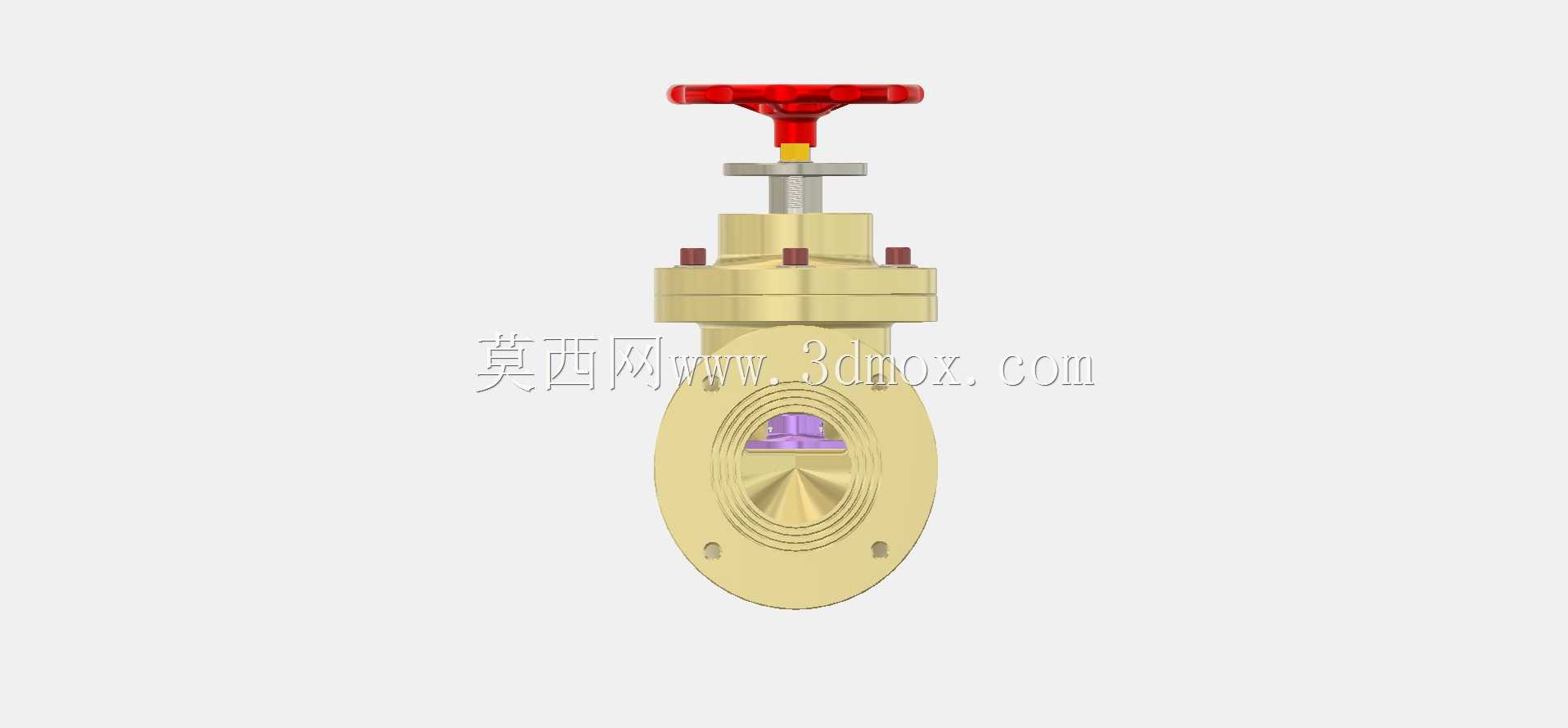

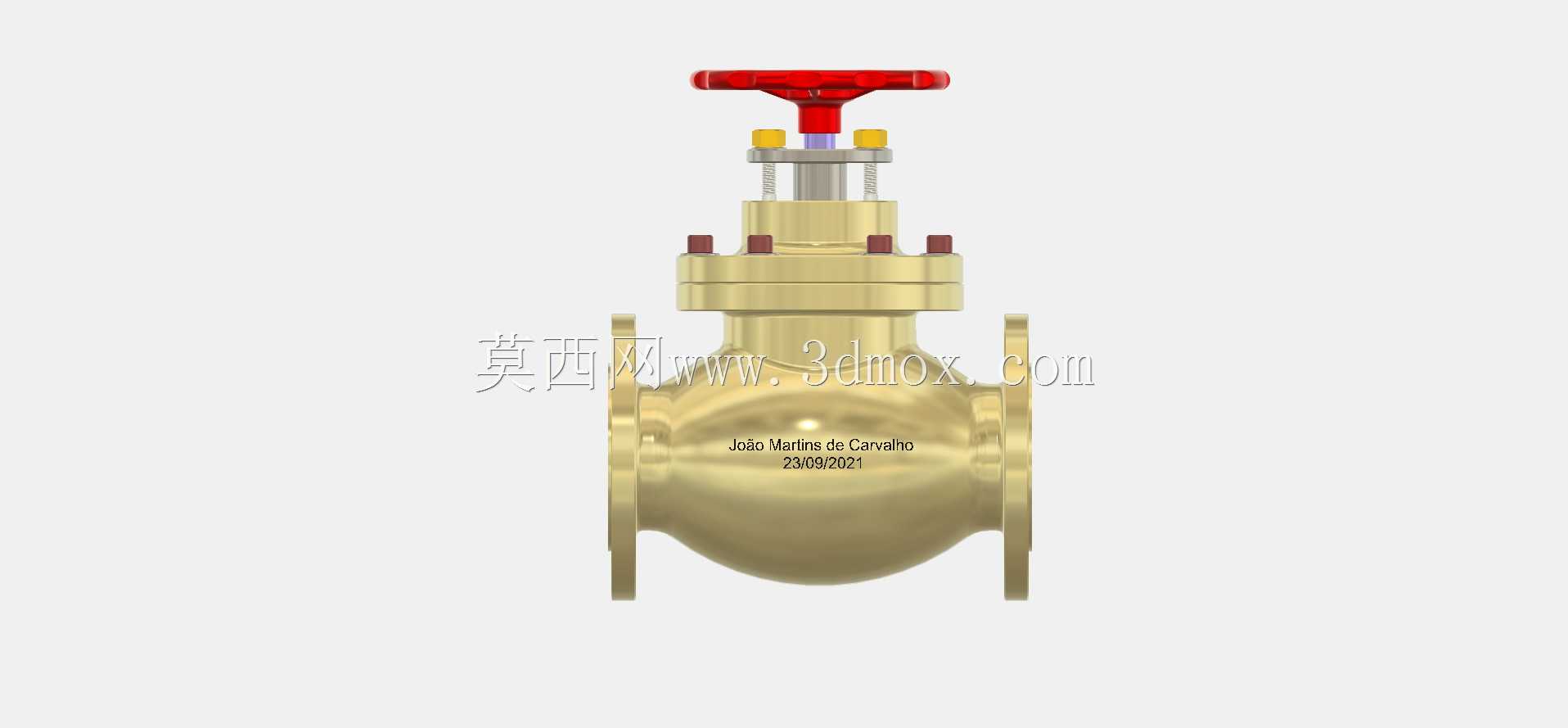

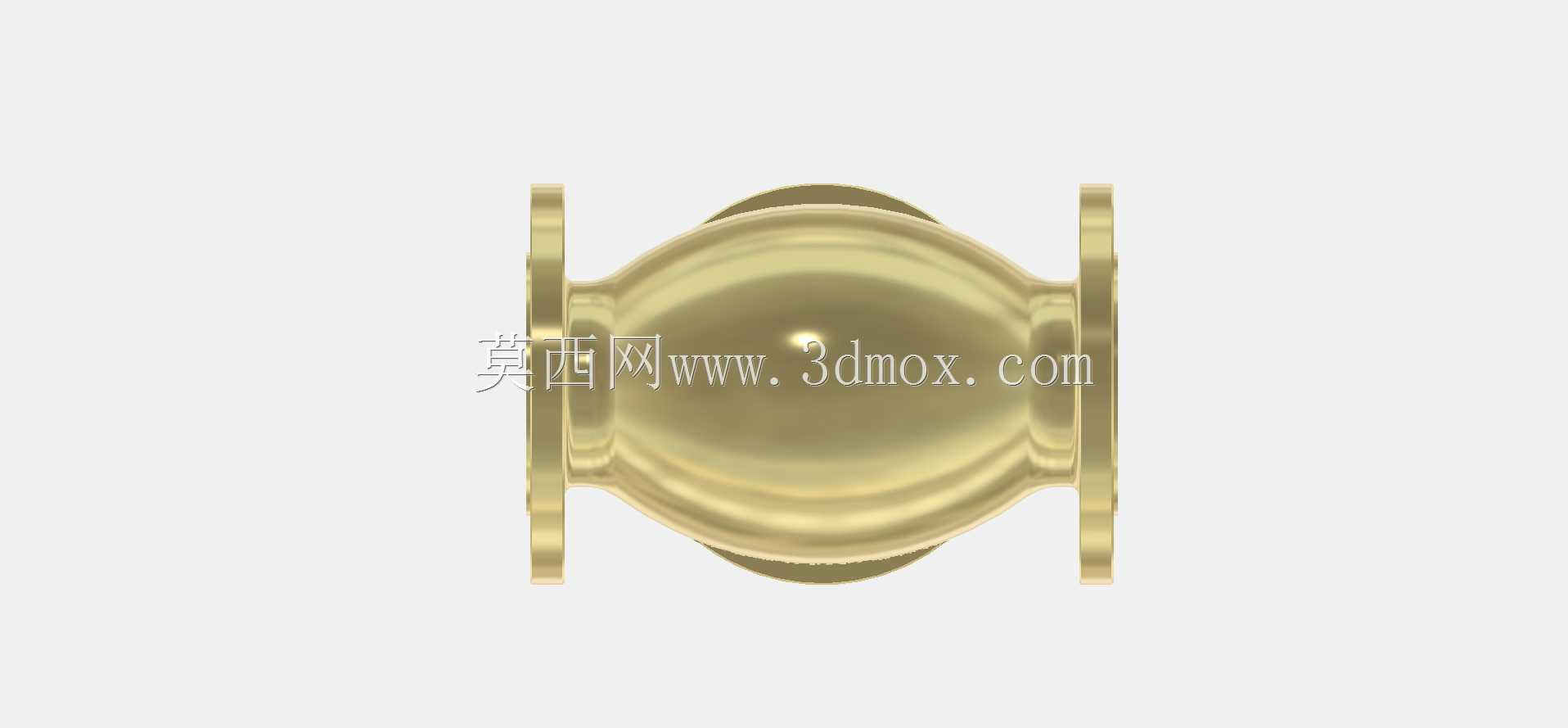

　　这类密封活塞阀常应用在建筑给排水、暖通空调、低压工业流体输送管路中，作为管路截流元件使用，核心作用是通过活塞组件的升降实现管路通路的通断控制，相比普通闸阀，其密封副采用活塞与密封环的面接触结构，密封性能更稳定，长期启闭操作后密封面磨损均匀，不易出现内漏问题，适合需要频繁截断介质、对密封可靠性要求较高的管路场景。从结构设计来看，阀体采用黄铜锻压成型，流道为直通式结构，介质流通阻力小，进出口采用法兰连接形式，安装时可直接与同公称通径的管路法兰配对，通过螺栓紧固实现密封连接，安装边界需预留足够的操作空间，手轮顶部距离阀体中心的高度要满足手动操作的空间要求，两侧法兰连接端的同轴度公差控制在合理范围内，避免安装后出现管路附加应力。

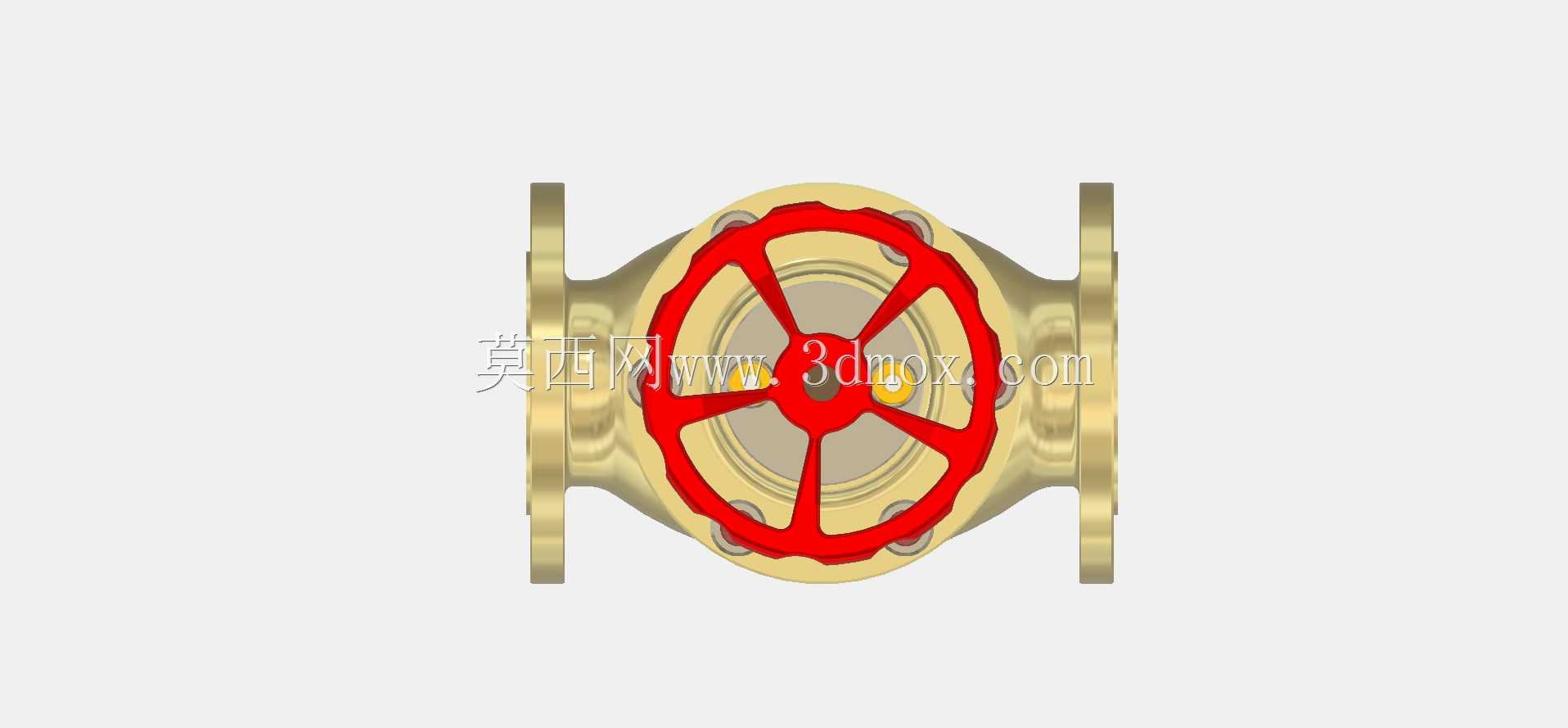

　　阀杆采用明杆结构设计，启闭过程中阀杆随活塞同步升降，可直观通过阀杆伸出高度判断阀门的启闭状态，手轮采用红色酚醛树脂材质，防滑纹路设计增大操作摩擦力，手动启闭时无需额外辅助工具即可完成操作。阀盖与阀体之间采用螺栓紧固连接，中间设置密封垫片防止介质外漏，填料函部位设置多级密封结构，配合压盖螺栓的预紧力，可有效避免阀杆处的介质渗漏，即使在长期带压工作状态下也能保持可靠的外密封性能。设计过程中优先考虑了密封件的可更换性，当长期使用出现密封磨损时，无需将整个阀门从管路上拆下，只需松开阀盖螺栓即可取出活塞组件更换密封环，大幅降低后期维护成本。阀体流道内部做了圆弧过渡处理，避免介质流道出现直角突变，减少介质流经阀门时的压力损失，

　　同时降低流体冲刷对阀体内壁的磨损，延长阀门整体使用寿命。活塞组件与阀杆采用刚性连接，传动过程无间隙，启闭行程控制精准，可通过手轮转动圈数精准控制活塞的升降高度，在部分需要调节流量的场景下也可作为节流元件使用，不过其核心设计定位仍为截流工况使用，长期节流使用时需注意活塞密封面的冲蚀磨损情况。
