双垂直摆动半导轨传动结构设计

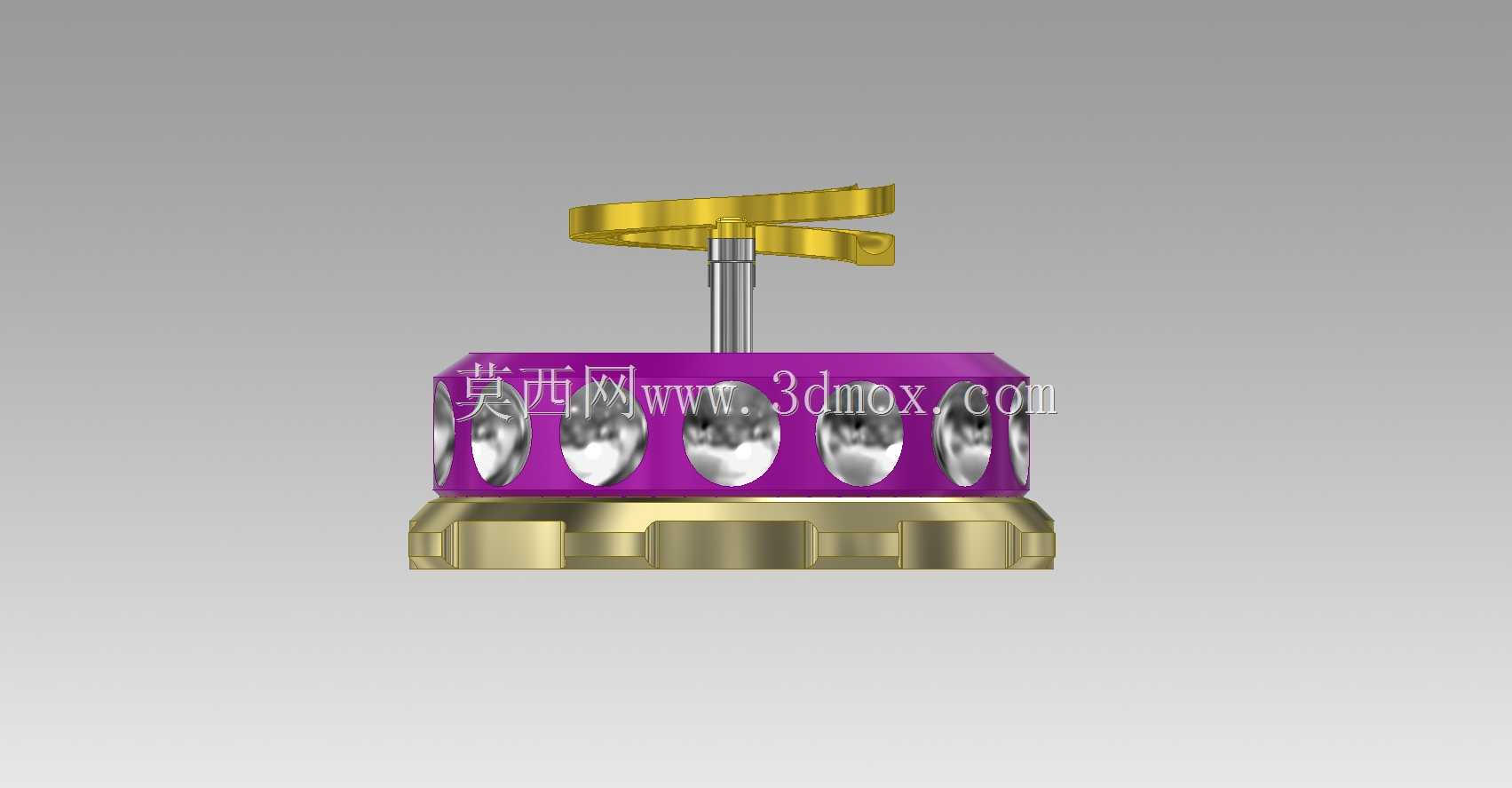

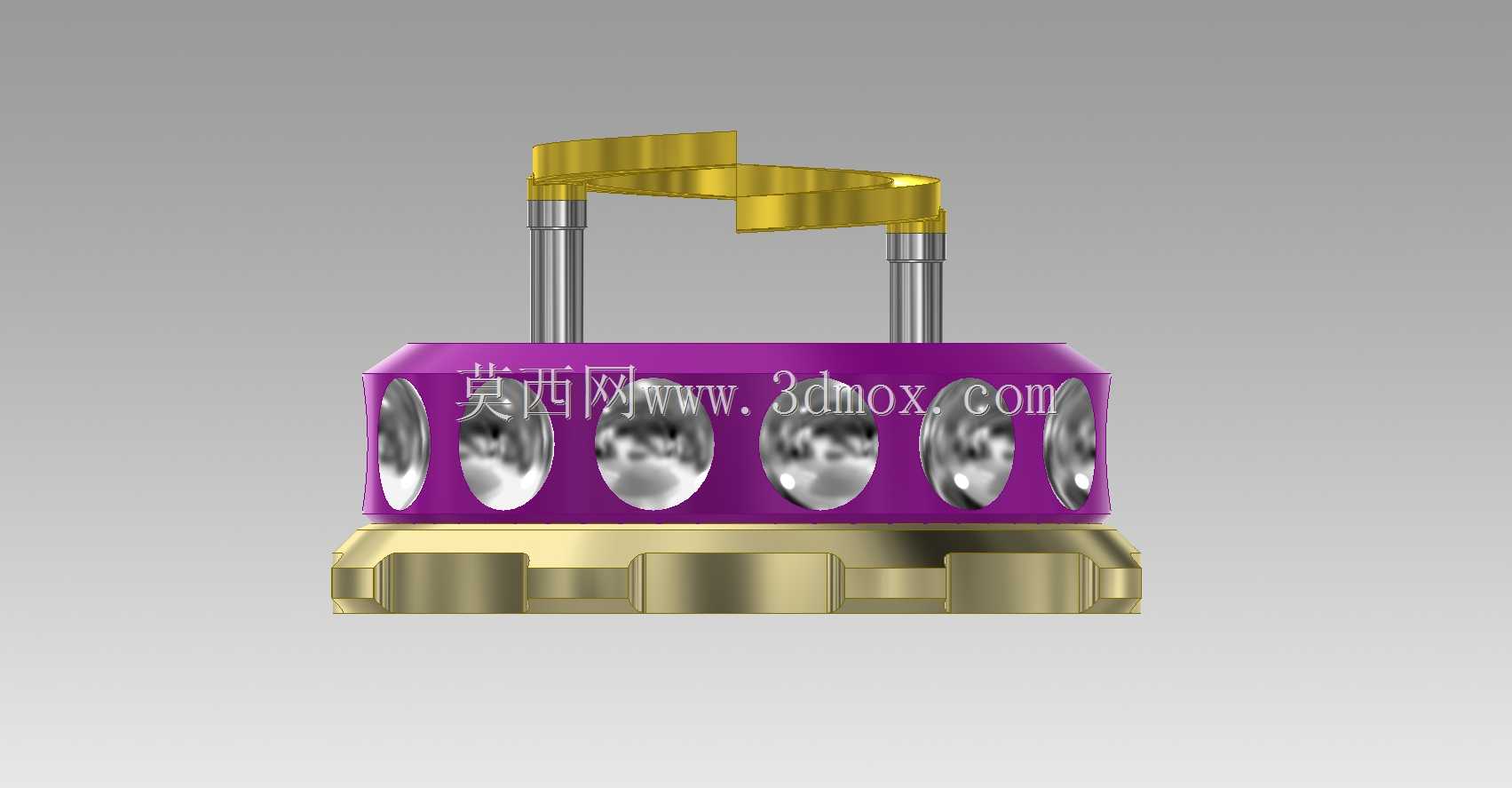

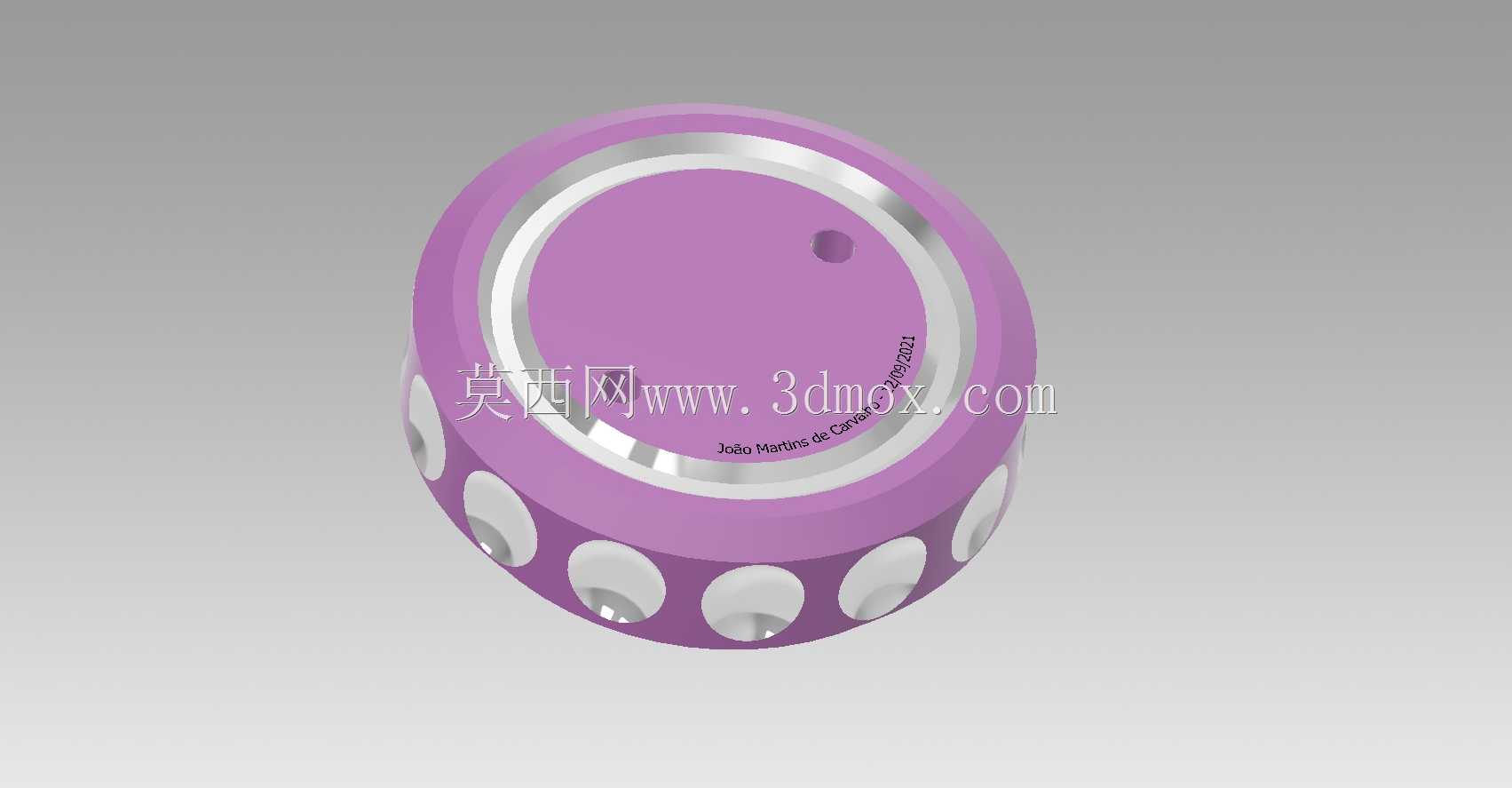

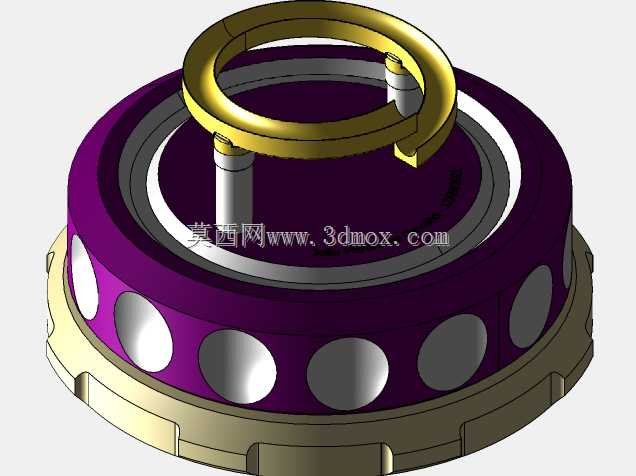

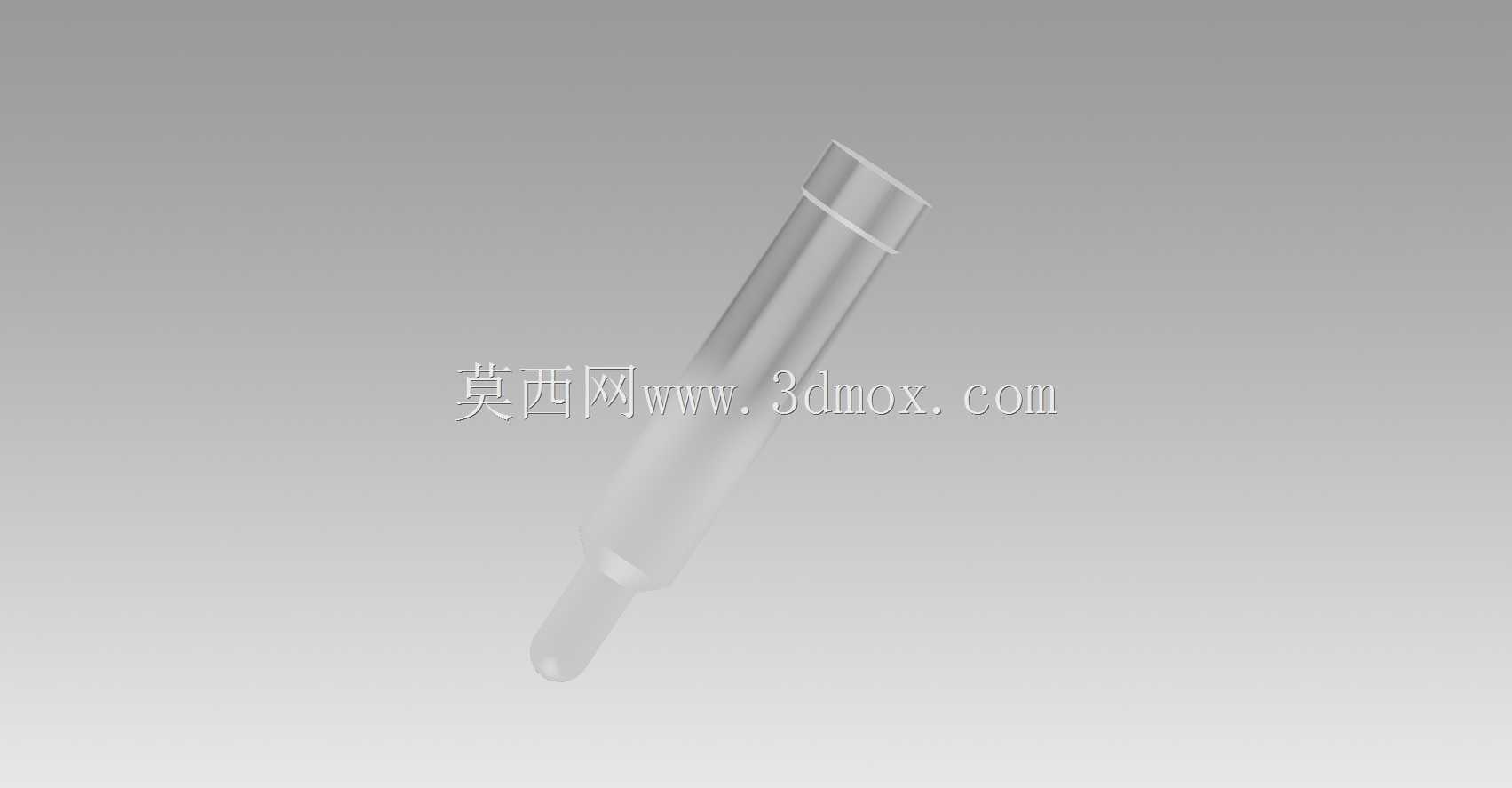

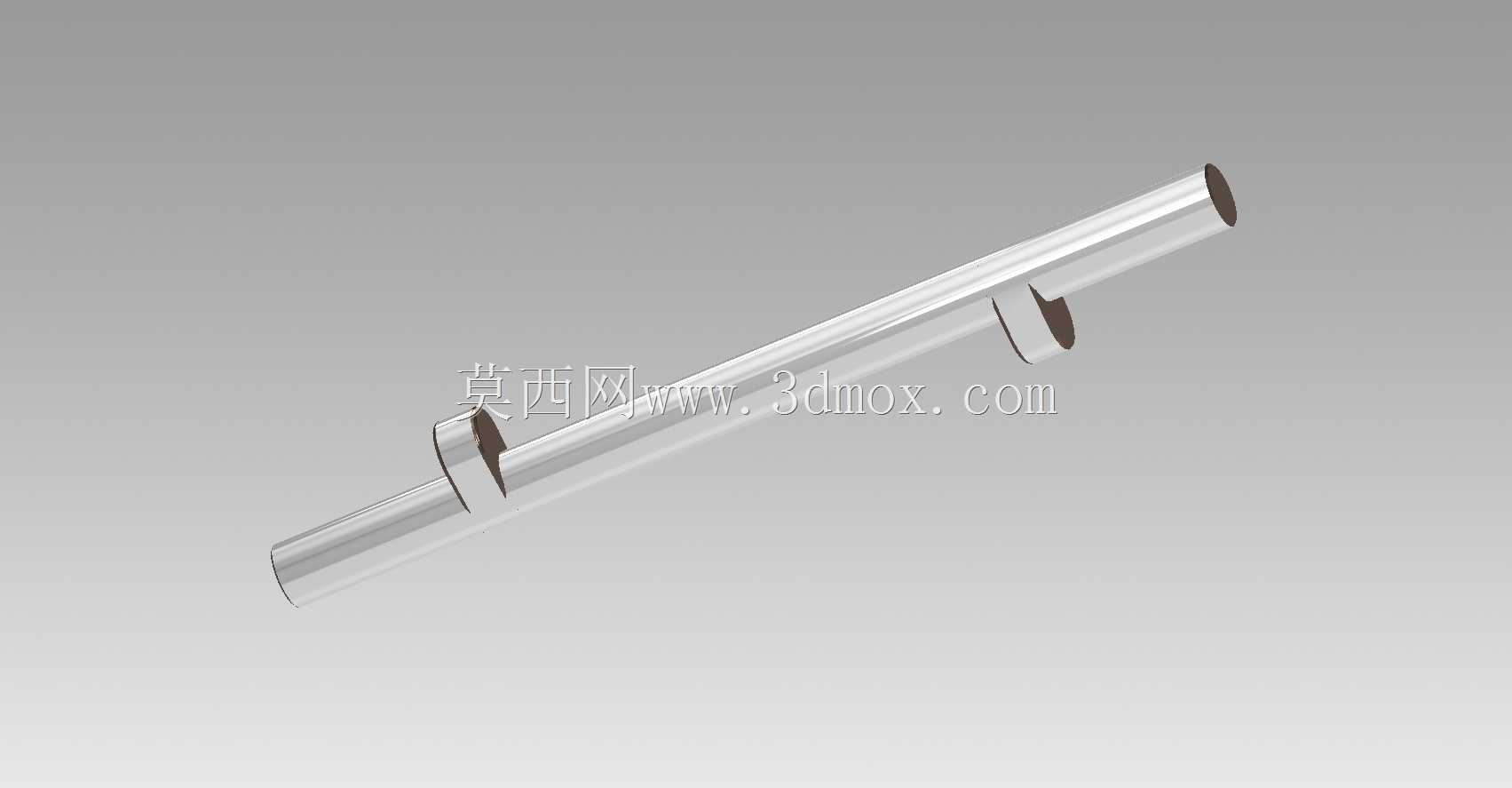

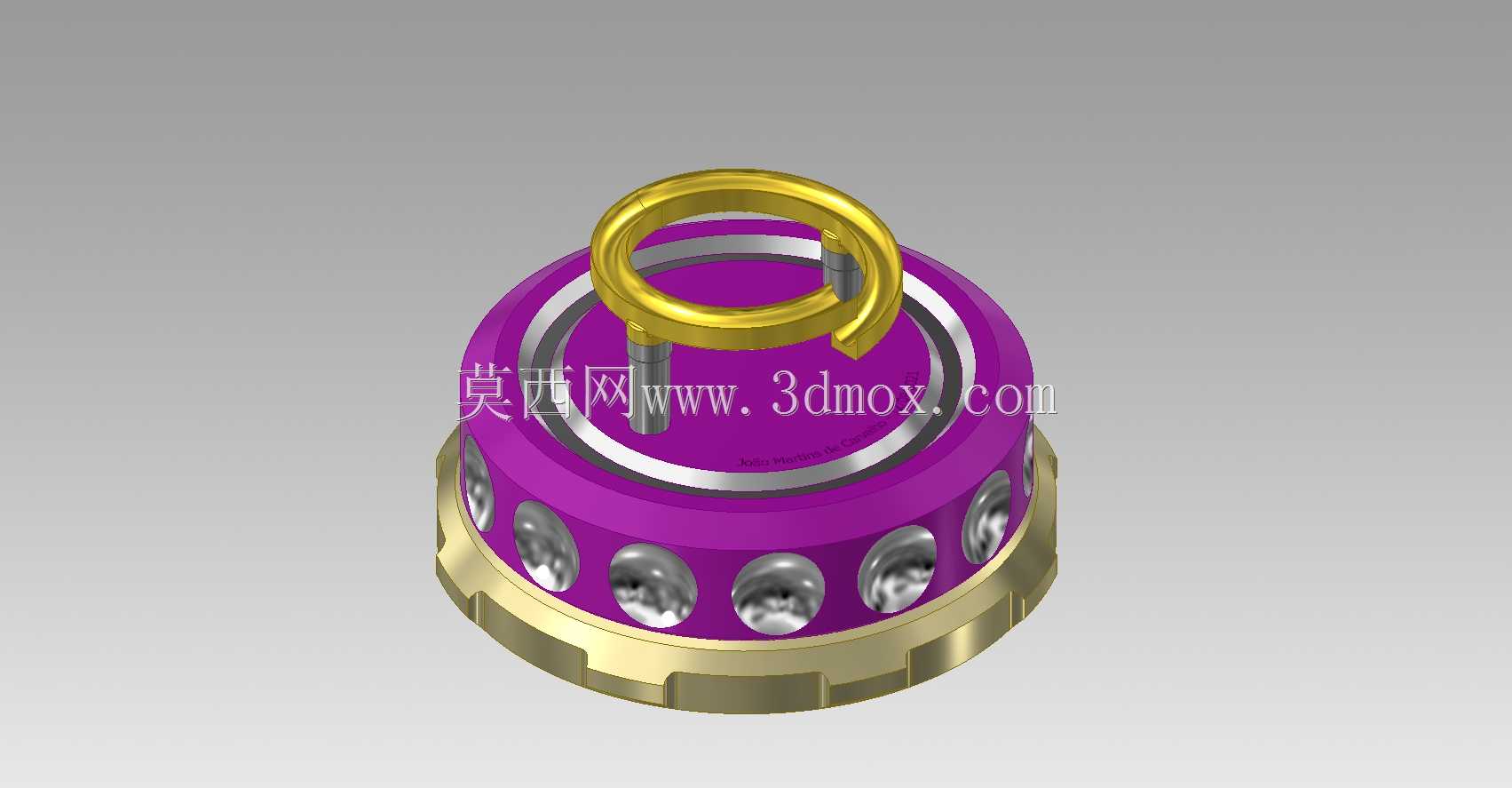

　　这套双垂直摆动半导轨结构，最初是针对精密检测工位的多姿态调整需求做的定向开发，在消费电子外观检测、小型精密零件多面加工上下料、光学镜头对焦微调这类需要小范围双维度垂直摆动导向的场景里，适配性远高于常规的直线导轨搭配转轴的组合。常规的直线导轨只能实现单方向直线位移，搭配转轴做摆动时会存在间隙累积、摆动轨迹偏移的问题，这套半导轨结构直接将两个垂直方向的摆动导向轨迹集成在同一基座上，省去了额外的转接安装板，能把整体安装空间压缩三成左右。从结构设计逻辑来看，基座采用环形一体式加工，紫色段为导轨基体安装位，周向均匀布置的内嵌导向槽是第一维度摆动的承载轨道，配合上方的两组金属导柱实现垂直方向的摆动导向，

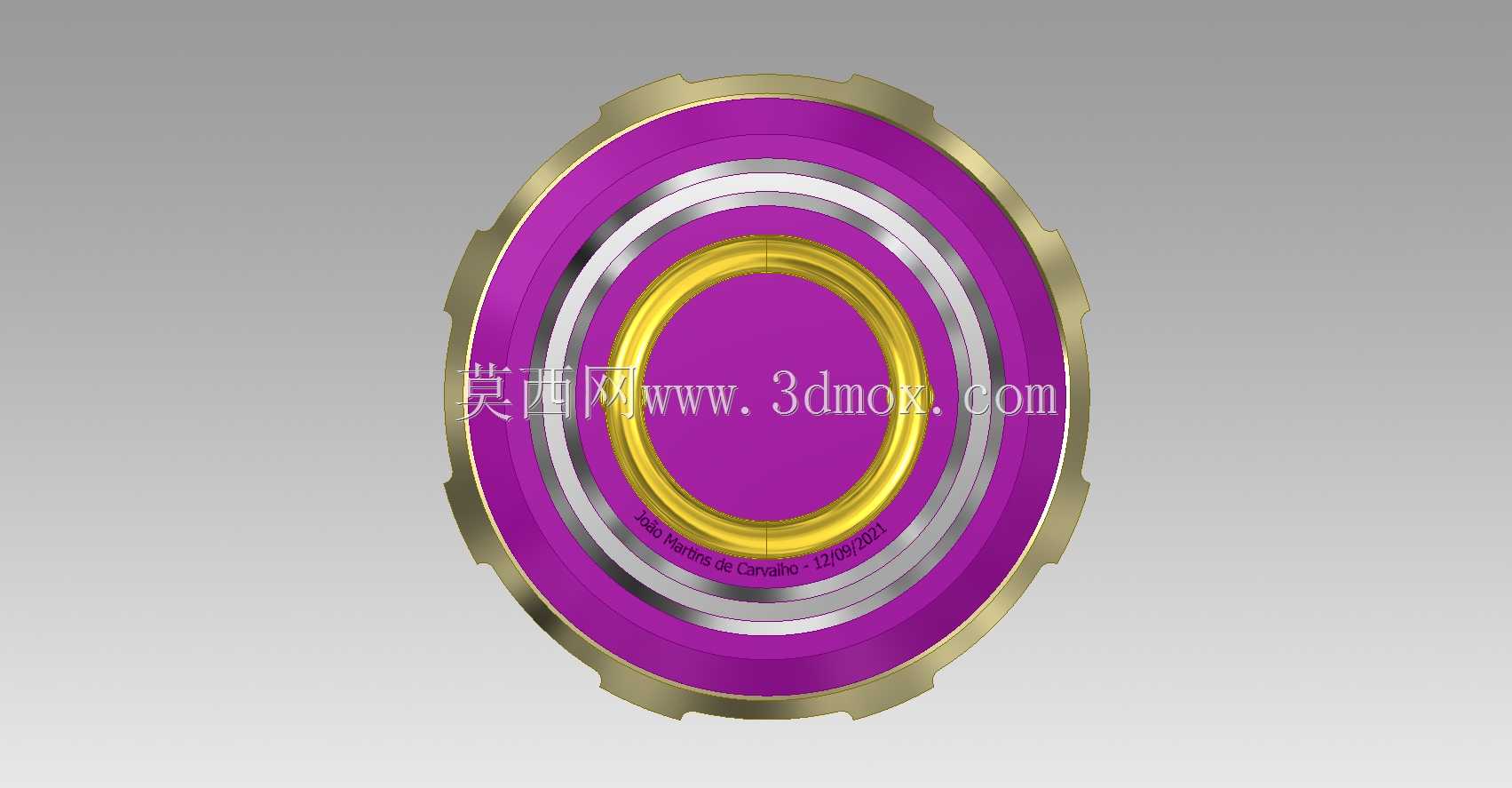

　　顶部的金色半环形导轨则是第二维度垂直摆动的导向件，两个方向的摆动轨迹相互垂直，运动过程中不会出现运动干涉。设计时特意将导向接触面做了等宽处理，所有导向面的粗糙度要求控制在Ra0.8以内，减少摆动过程中的摩擦阻力，同时在导轨基体的上下两端做了限位凸台，不需要额外加装行程限位块就能控制摆动的极限角度，避免超程损坏部件。安装边界上，基座底部的金色法兰盘是统一安装基准，法兰盘上的安装孔位按照等节距布置，适配常规的设备安装台面螺孔间距，不需要额外做转接板就能直接固定在设备机架上，整体径向尺寸控制在小型精密设备的常规安装范围内，轴向高度也做了压缩，不会占用过多的设备内部垂直空间。实际使用过程中，

　　这套结构的摆动阻尼可以通过导柱与导轨槽的配合间隙调整，间隙控制在0.02mm以内时，既能保证摆动的顺畅度，又能将回程间隙控制在精密传动允许的范围内，不需要额外加装阻尼器就能实现平稳的摆动动作，适合用在对摆动定位精度有要求的工位上。周向布置的导向槽同时承担了减重和散热的作用，长时间往复摆动时，导轨摩擦产生的热量可以通过这些槽位快速散出，不会因为热胀冷缩导致配合间隙变化，影响运动精度。顶部的半环形导轨采用分体式固定设计，磨损后可以单独更换，不需要更换整个基座，后期维护成本更低，两个导柱与顶部半环的配合面做了硬化处理，表面硬度达到HRC55以上，长期往复摆动也不会出现明显的磨损凹陷，能保证长期使用的精度稳定性。
