椭圆轨迹钢球回转运动机构设计

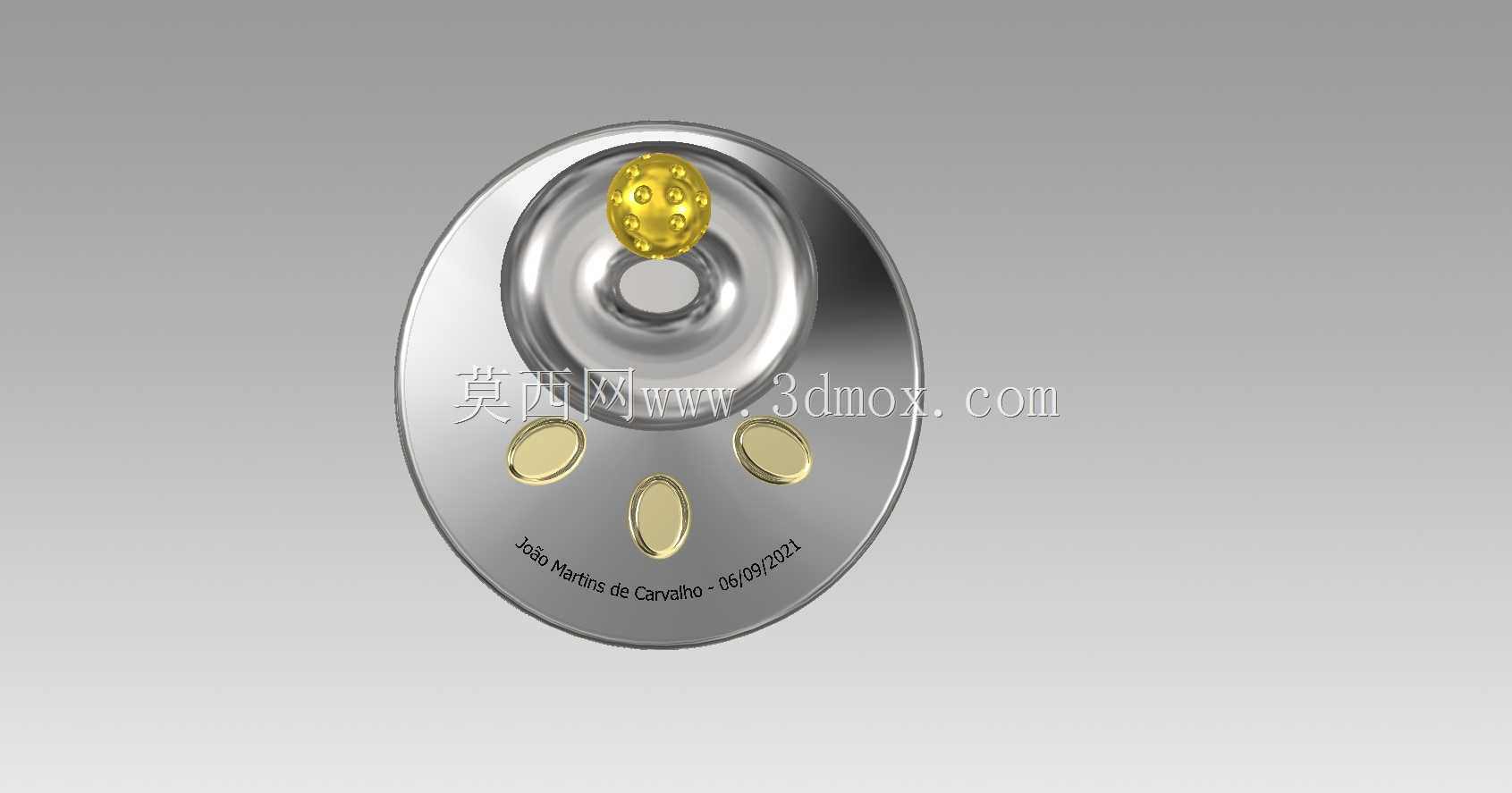

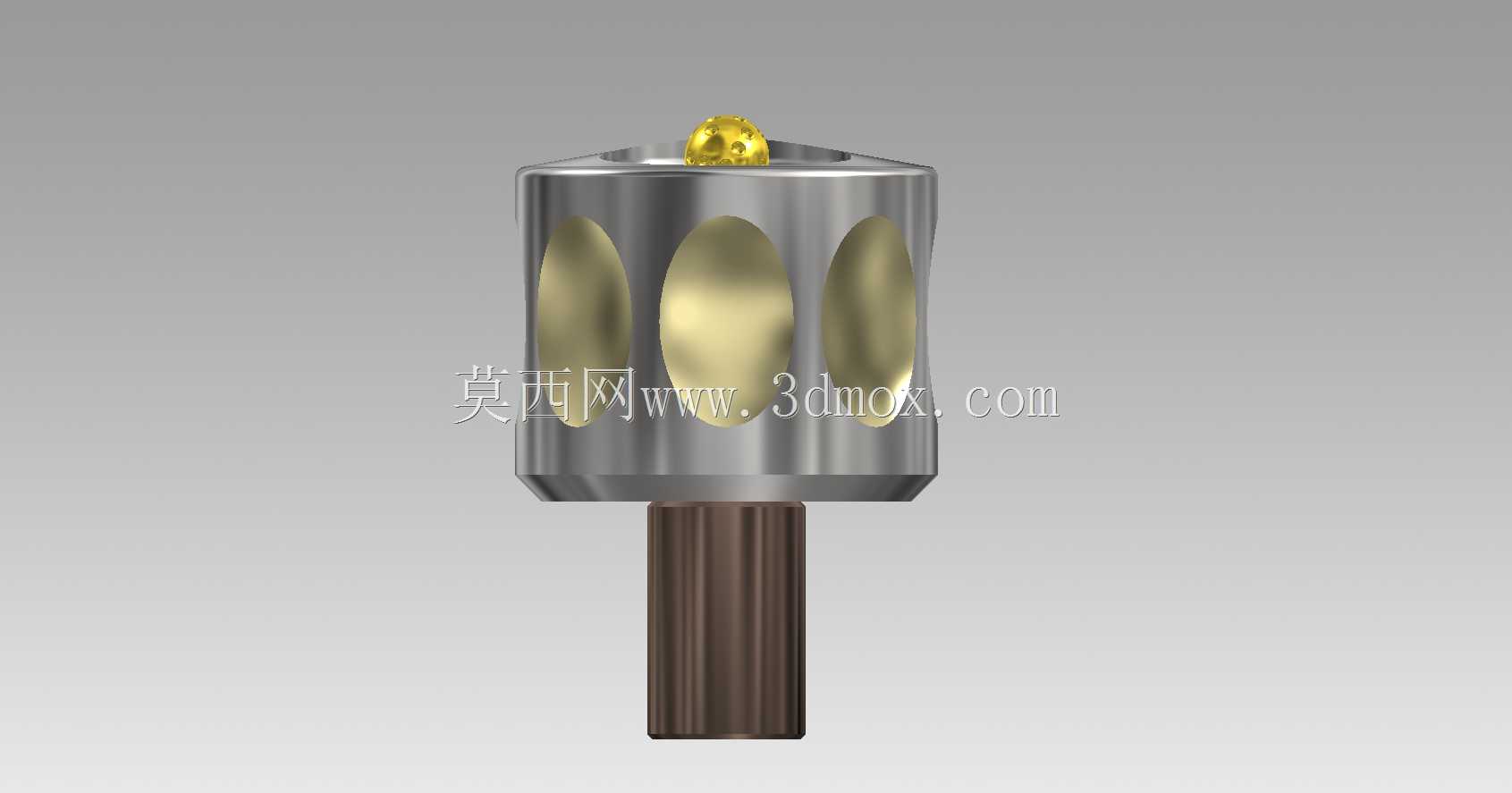

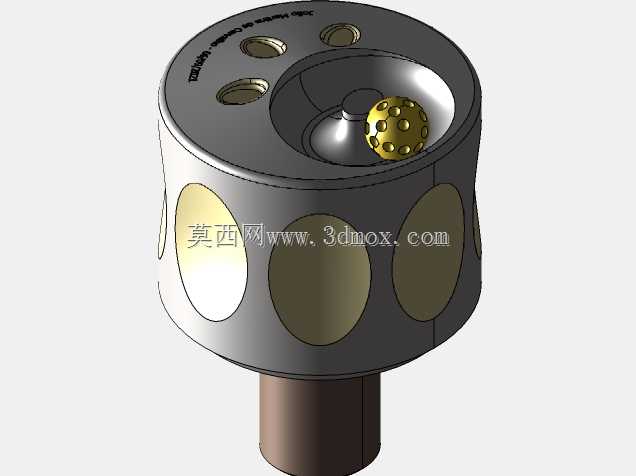

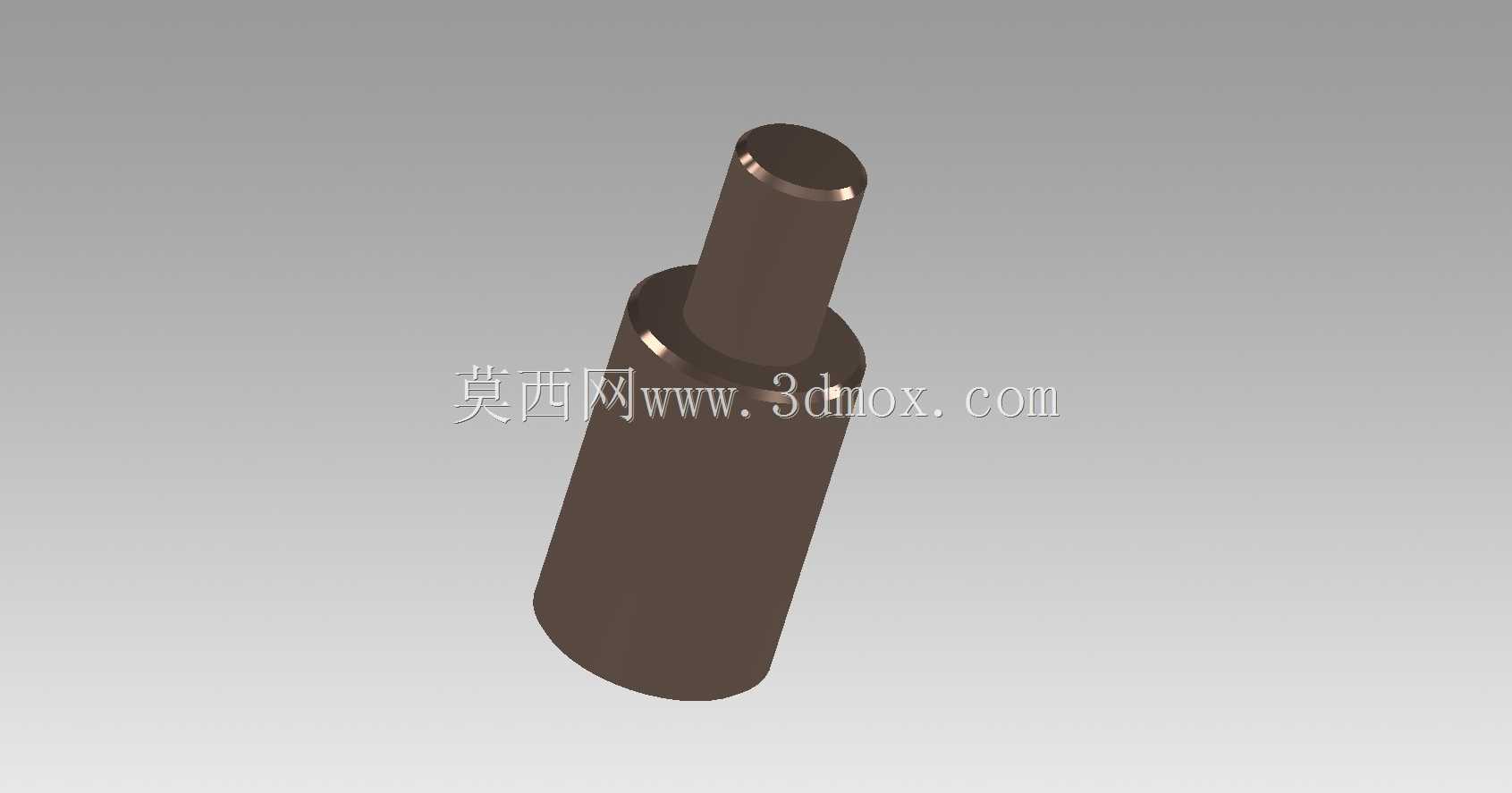

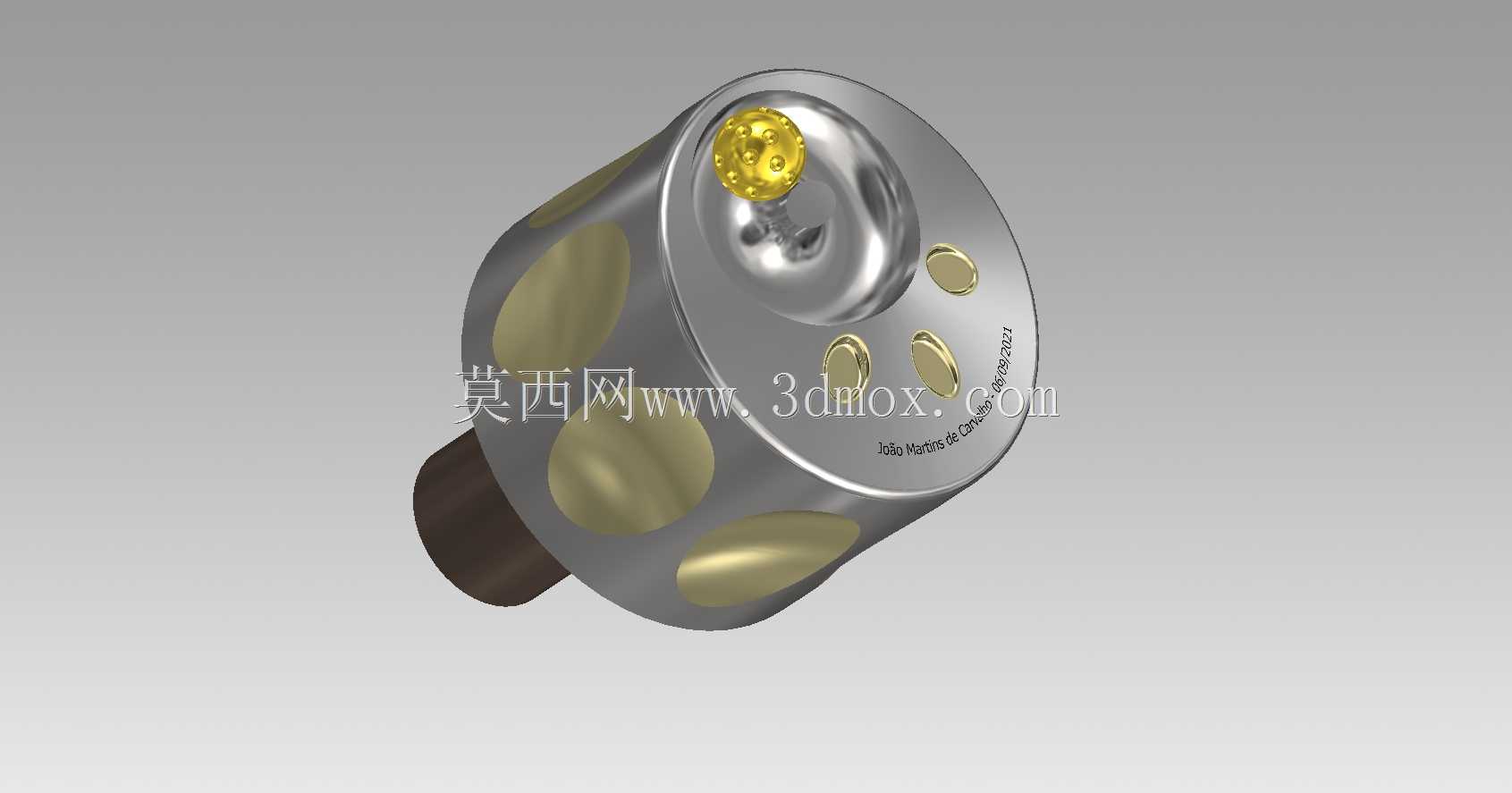

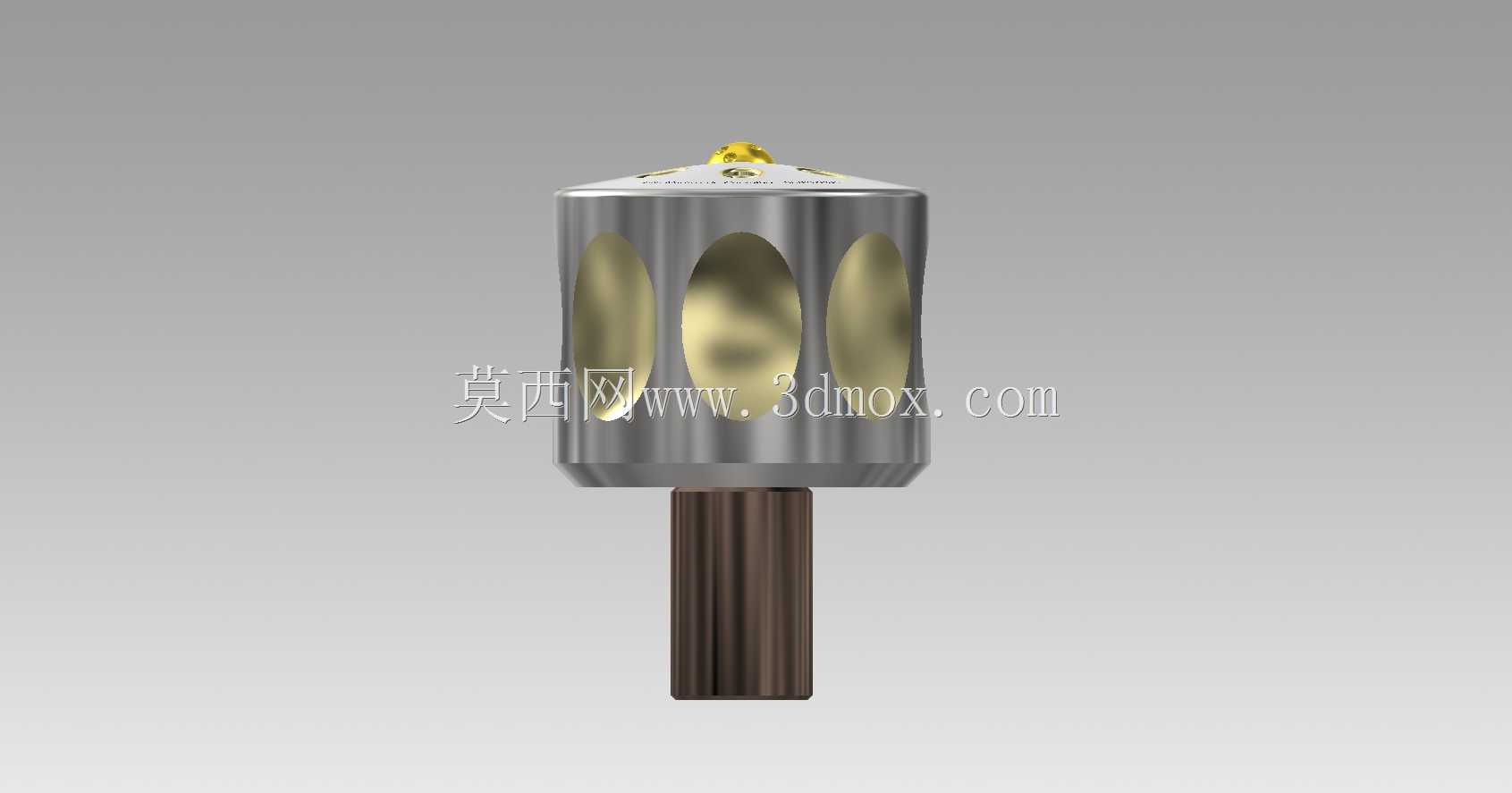

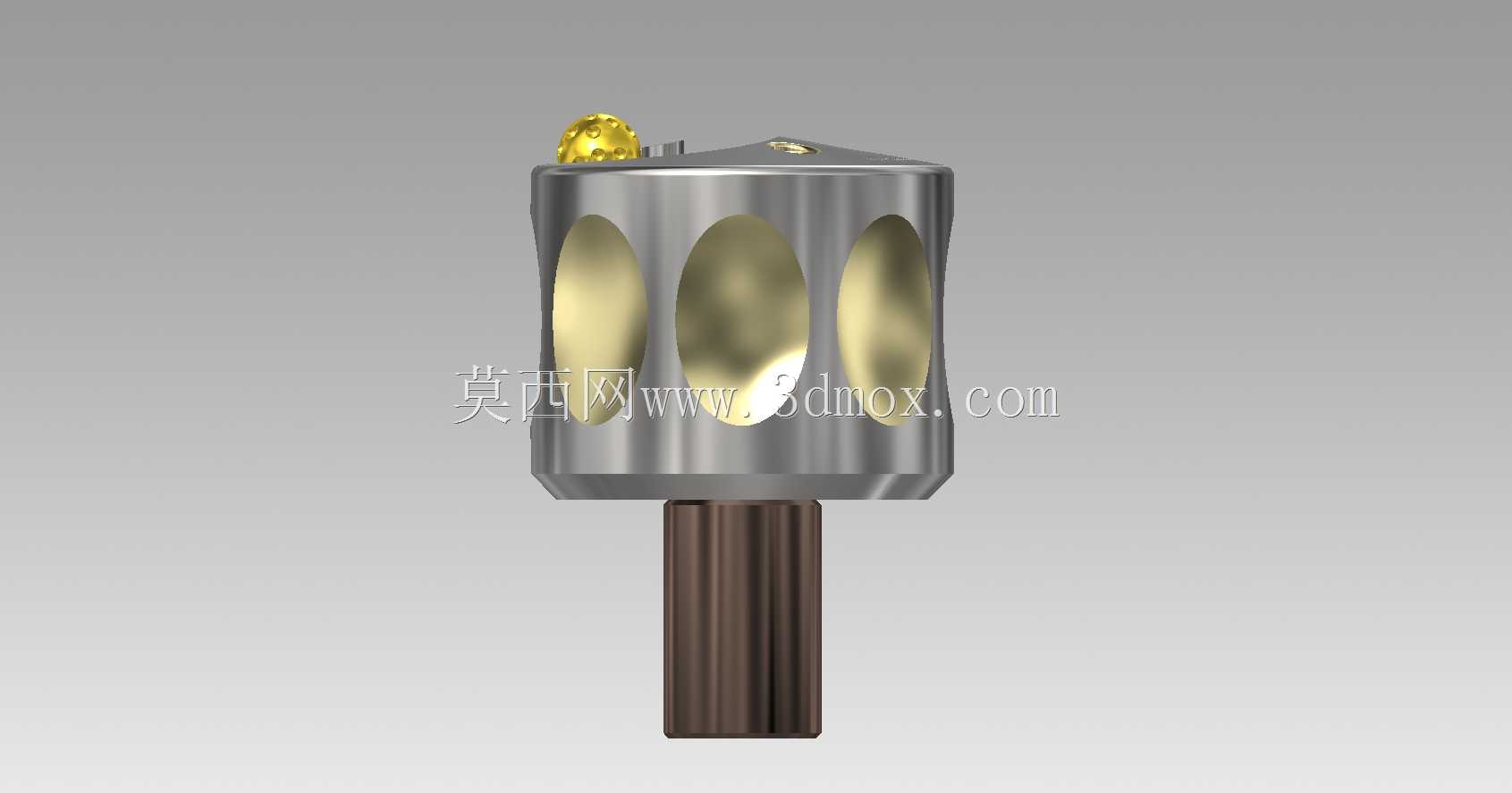

　　该回转机构核心实现钢球沿预设椭圆形路径做连续回转运动，可直接嵌入多工位间歇送料、异形轨迹打磨、特种曲面轨迹演示类设备的执行端，替代传统多连杆组合式轨迹生成结构，大幅压缩执行端的安装占用空间。从实际装配边界来看，机构下部为等直径圆柱安装轴段，可直接插入设备安装座的标准光孔内，通过平键传递扭矩，轴段长度适配常规10-20mm厚度的设备安装面板，无需额外定制转接法兰；上部回转筒体为等直径圆柱结构，筒壁周向均匀开设椭圆形贯通窗口，窗口轮廓与钢球运动轨迹完全匹配，钢球在回转过程中始终有部分球面突出筒壁外表面，可直接作为执行触点接触待加工工件或待输送物料。设计阶段优先考虑了运动过程的卡滞风险，筒体内置的导向曲面采用连续光滑过渡构型，

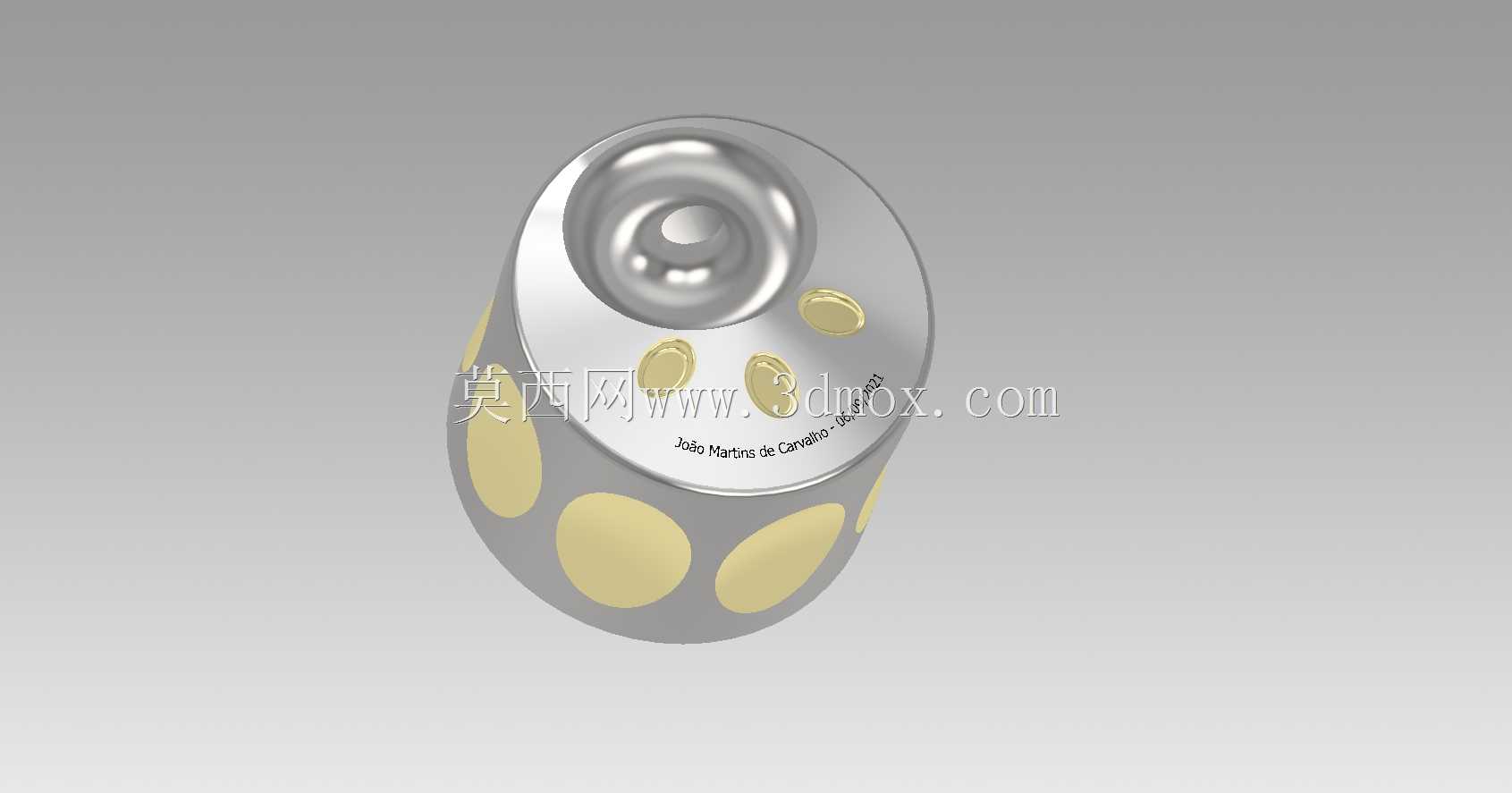

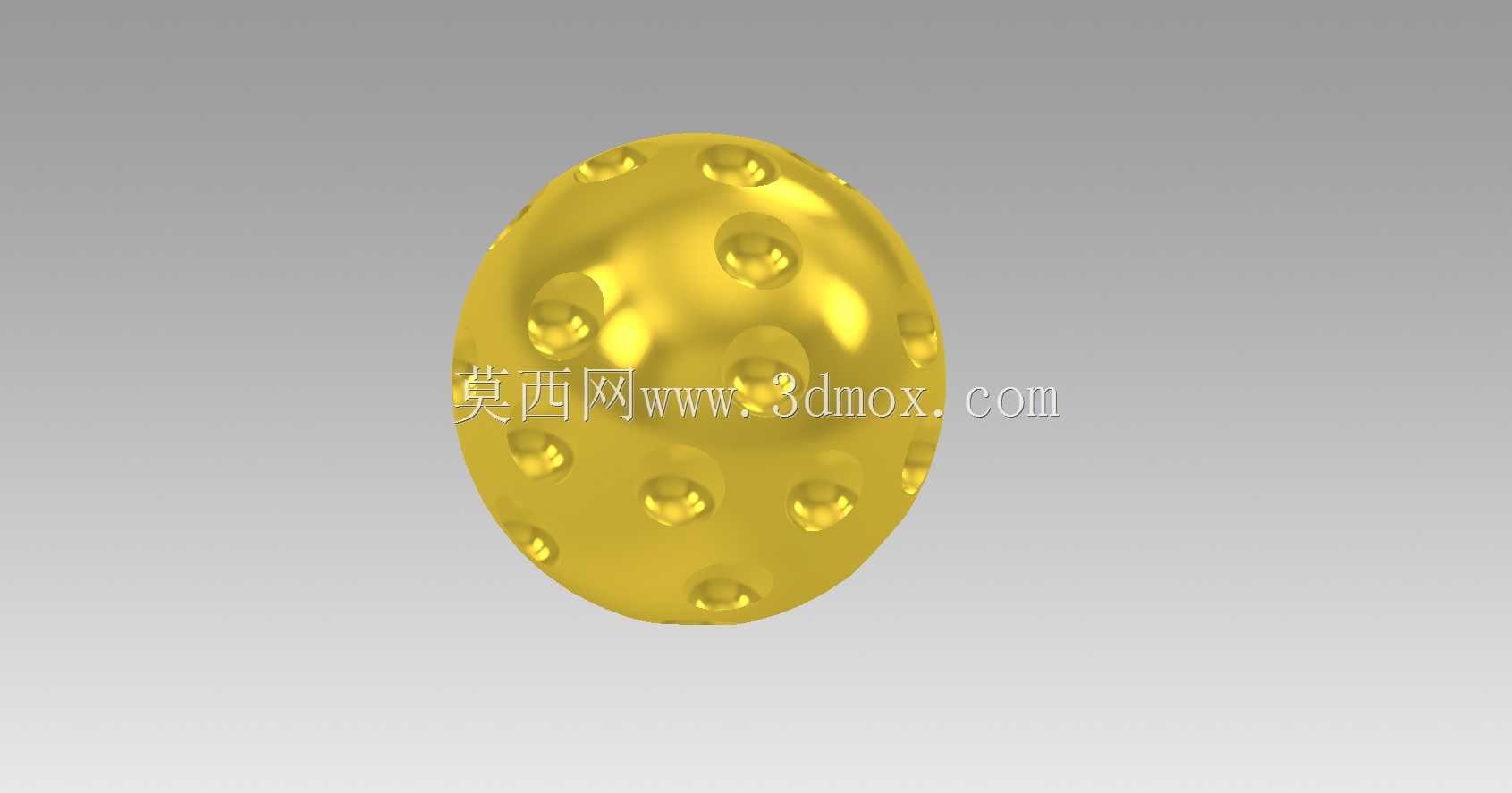

　　没有突变的折角结构，钢球在沿椭圆路径循环运动时，始终保持与导向面的双点接触状态，不会出现脱轨、卡滞的问题，运动过程中钢球的突出高度随椭圆轨迹的长短轴变化平滑过渡，不会产生刚性冲击。周向布置的椭圆窗口数量可根据实际工位需求调整，当前结构采用三窗口均布设计，每回转一周可完成三次轨迹动作输出，适配中等节拍的生产工况；筒体顶部设置有定位端盖，通过周向均布的小螺钉与筒体连接，拆卸端盖即可快速更换内部磨损的钢球，日常维护无需完全拆解整个机构，大幅降低设备运维的时间成本。在实际选型适配时，可根据设备的输出扭矩需求调整下部安装轴的直径，筒体的外径尺寸可根据安装空间的限制做等比例缩放，椭圆窗口的长短轴比例可根据所需的轨迹行程差做参数化调整，

　　无需重构整体结构即可快速适配不同的工况需求。机构整体采用回转对称构型，动平衡性能优异，在中高速回转工况下不会产生额外的振动载荷，可直接安装在对振动敏感的精密加工设备上使用，筒壁的窗口边缘做了倒圆角处理，避免钢球长期运动过程中出现边缘啃噬的磨损问题，有效延长整体结构的使用寿命。
