四插针紫色基座电气连接元件结构设计

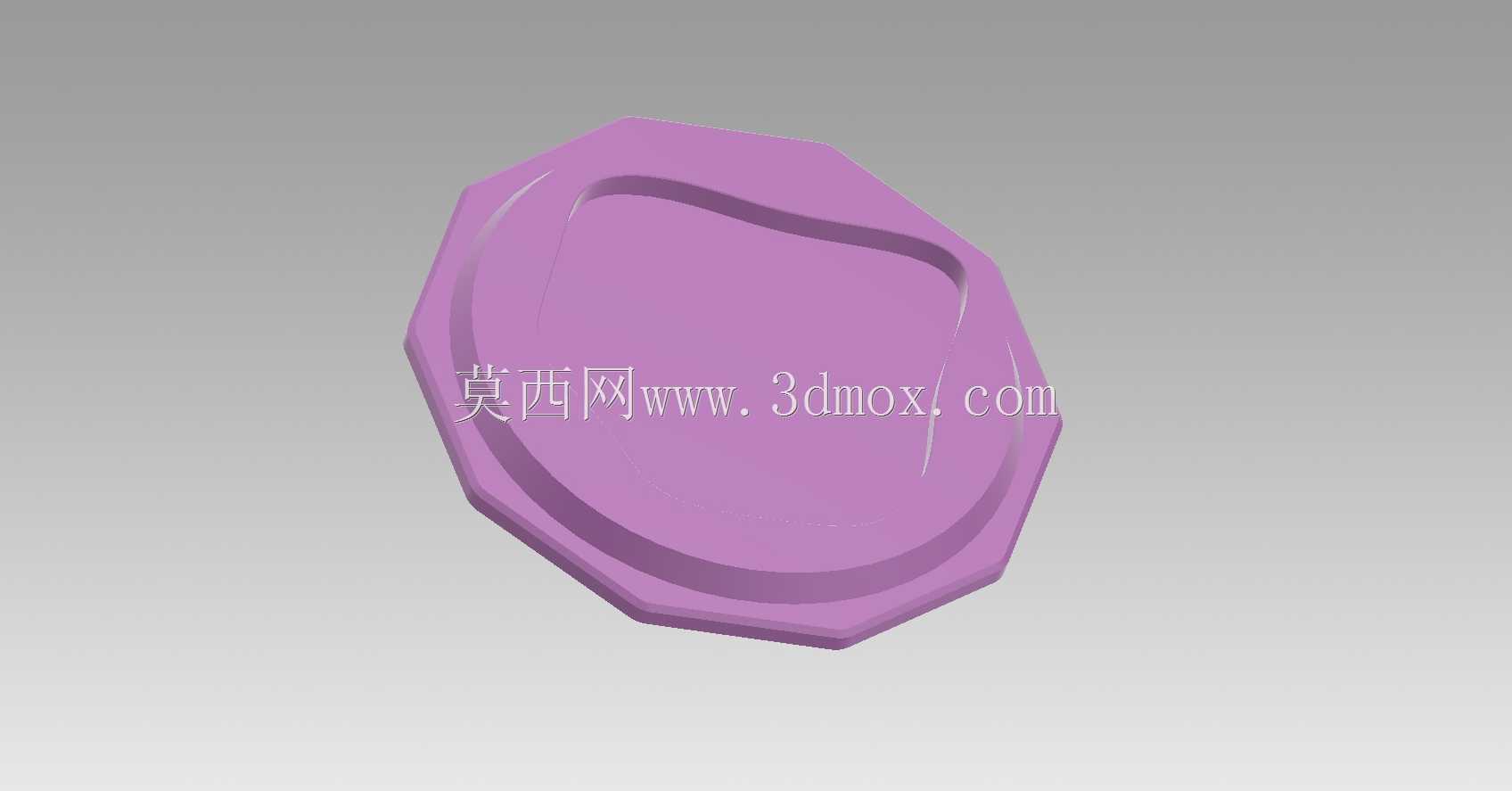

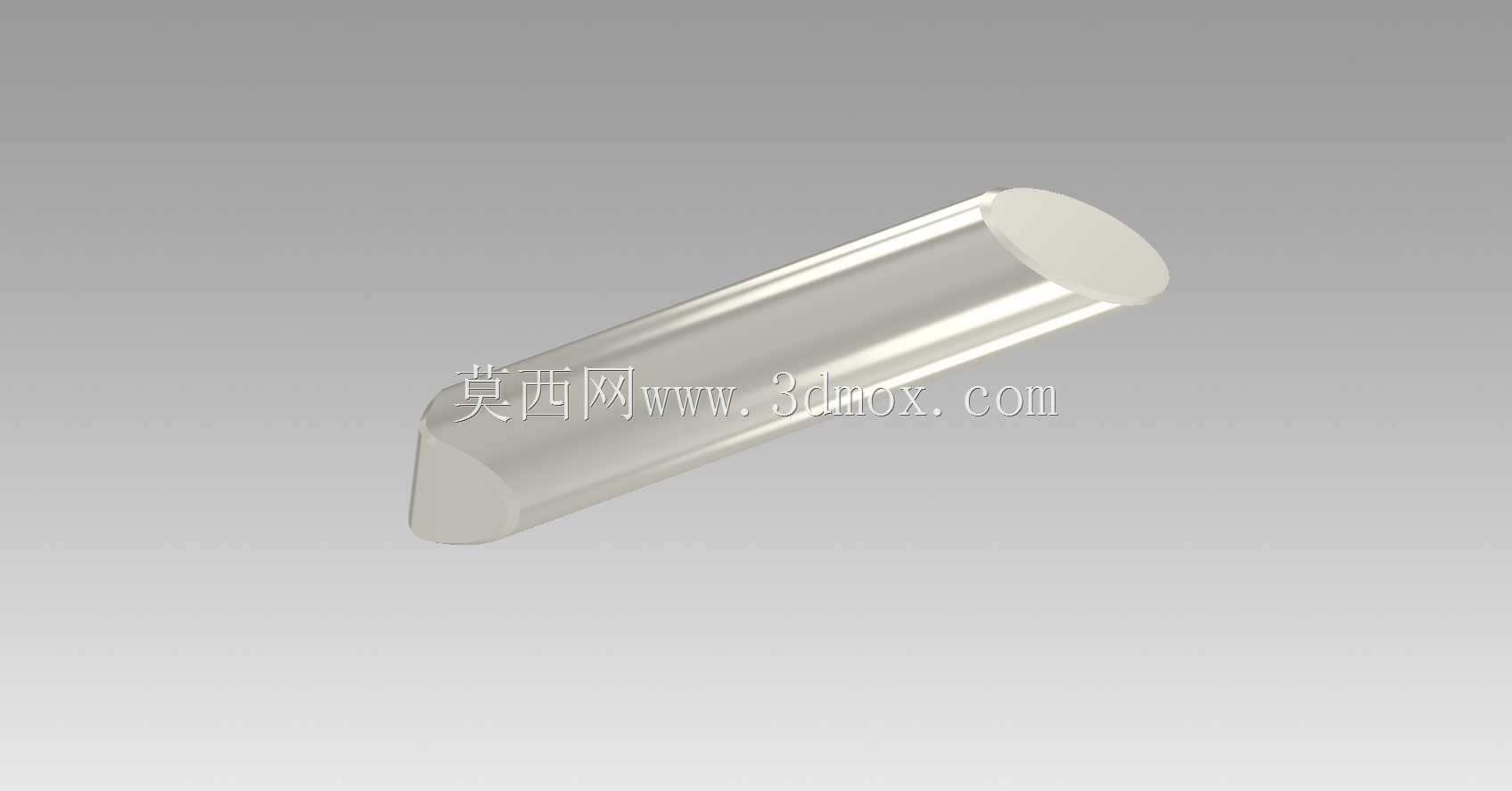

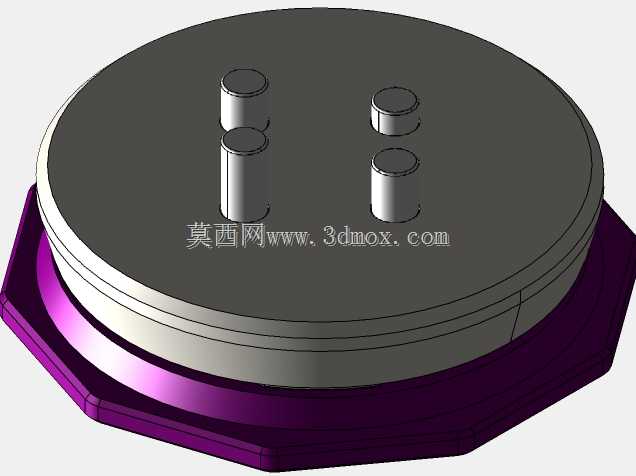

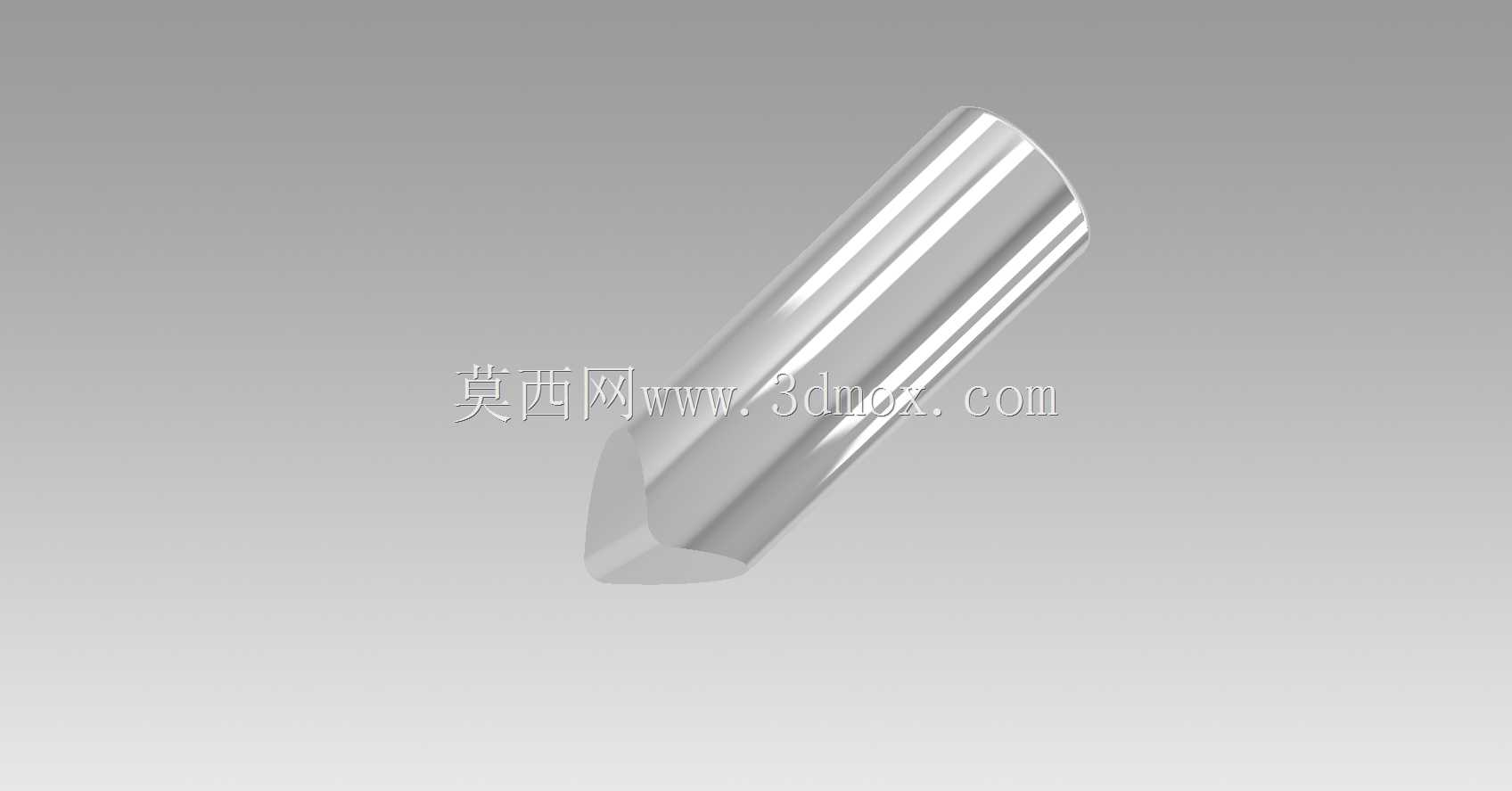

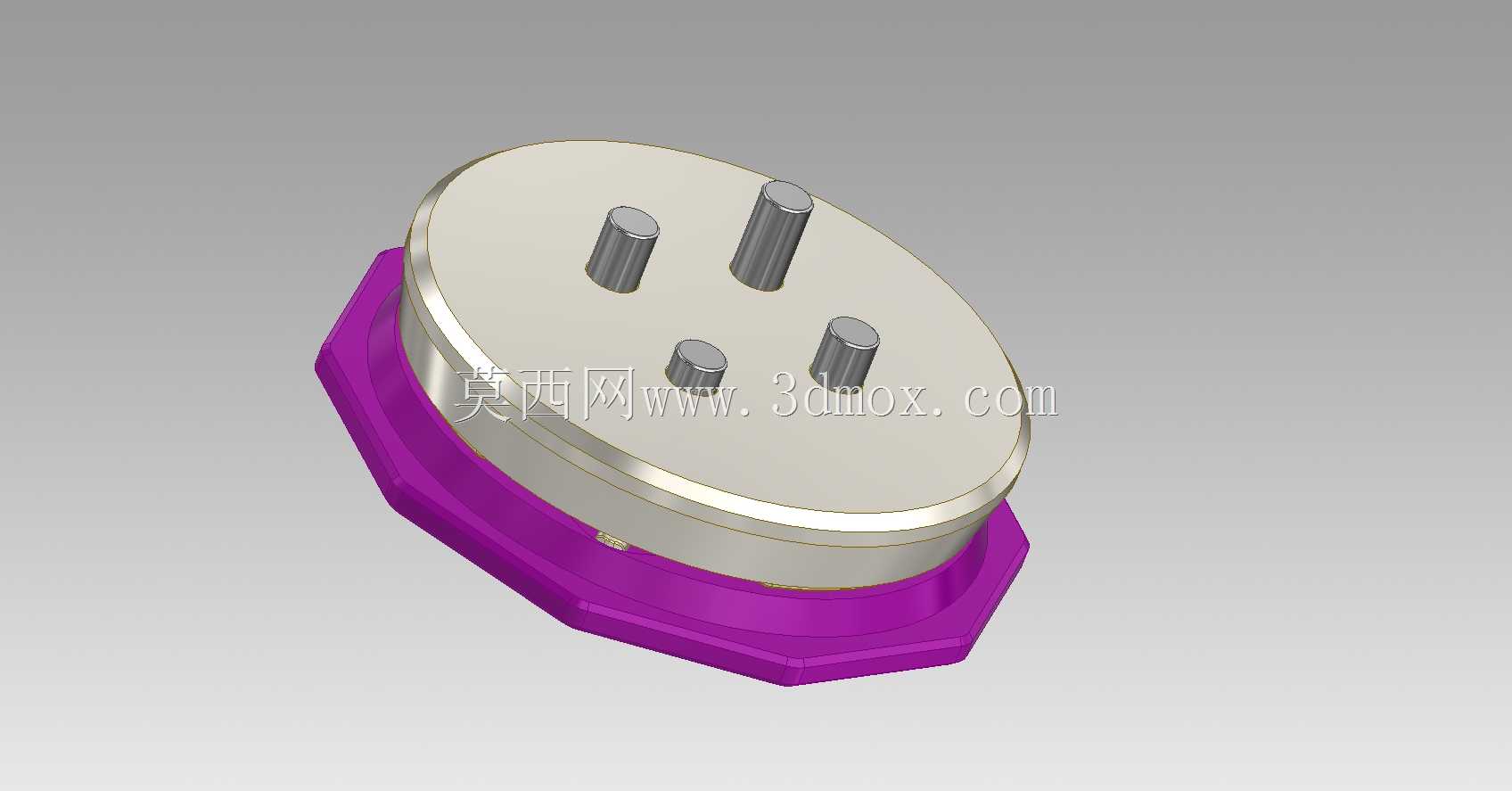

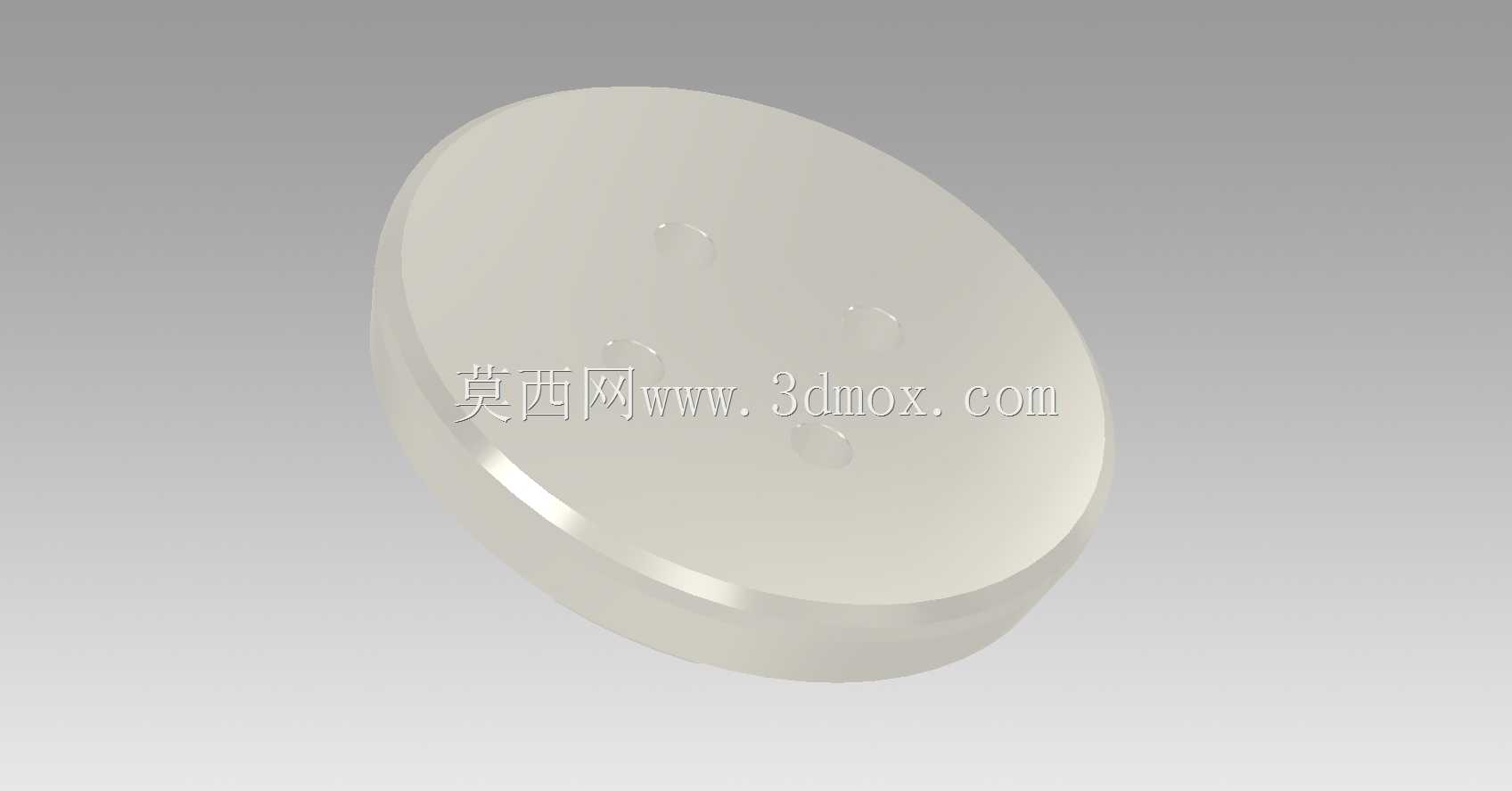

　　这款四插针式连接元件，主要面向小功率电气信号传输、低压回路接驳场景，常见于小型工控传感模块、桌面型检测设备、便携电子仪器的内部线路对接环节，也可适配定制化实验装置的快速接线需求，替代传统焊接式接线端子，提升装配与后期维护的换件效率。从结构设计逻辑来看，上部圆形金属端盖内置四根等径圆柱插针，插针采用对称非等距排布，既可以避免插接受力不均导致的针体弯折，也能通过排布差异实现防呆设计，杜绝反插造成的线路短路问题；插针与端盖之间采用过盈压装工艺固定，保证针体垂直度与位置度公差控制在0.05mm以内，匹配对接母座时插拔顺畅无卡滞。下部紫色绝缘基座采用八边形切边设计，并非单纯的外观造型考量，

　　八边形的平直边可以在安装时配合设备壳体的定位卡槽实现周向防转，无需额外加装定位销即可固定元件的安装角度，相比圆形基座减少了装配时的对位调整步骤；基座与上部金属端盖的配合段采用阶梯止口结构，压合后接缝处无明显缝隙，可阻挡日常使用环境中的浮尘、少量溅液进入元件内部，避免插针之间出现绝缘电阻下降的问题。安装边界方面，基座最大外轮廓尺寸适配直径28mm的圆形安装开孔，八边形切边后的对边距离为25mm，安装时可从设备面板正面推入，配合基座外圈的限位台阶实现轴向定位，无需额外紧固件即可完成面板固定，适合薄型面板的安装场景；插针伸出端盖表面的高度为6mm，插入配套母座的有效接触长度不小于4mm，保证接触电阻稳定在毫欧级，

　　避免长期使用后接触不良引发的信号衰减。设计过程中针对插针的受力情况做了仿真验证，单根插针可承受10N的侧向力不发生永久变形，满足日常插拔操作的受力需求；绝缘基座选用的硬质绝缘材料耐温范围覆盖-20℃到85℃，适配多数民用与普通工业场景的环境温度要求，基座底部预留的接线腔可直接焊接导线，压合端盖后可对焊接点形成物理防护，避免导线拉扯导致的焊盘脱落问题。
