波浪形环形洗涤构件结构设计

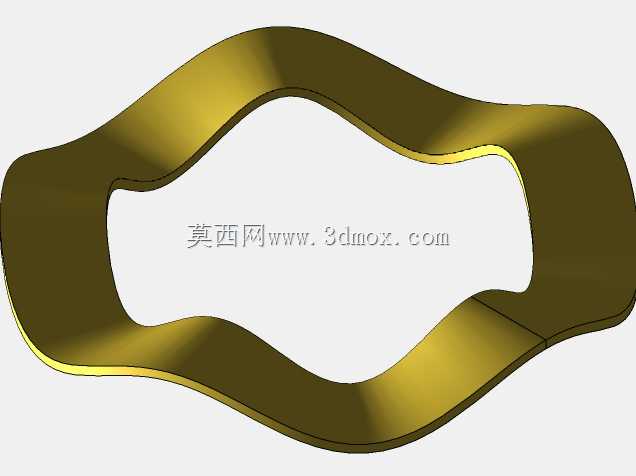

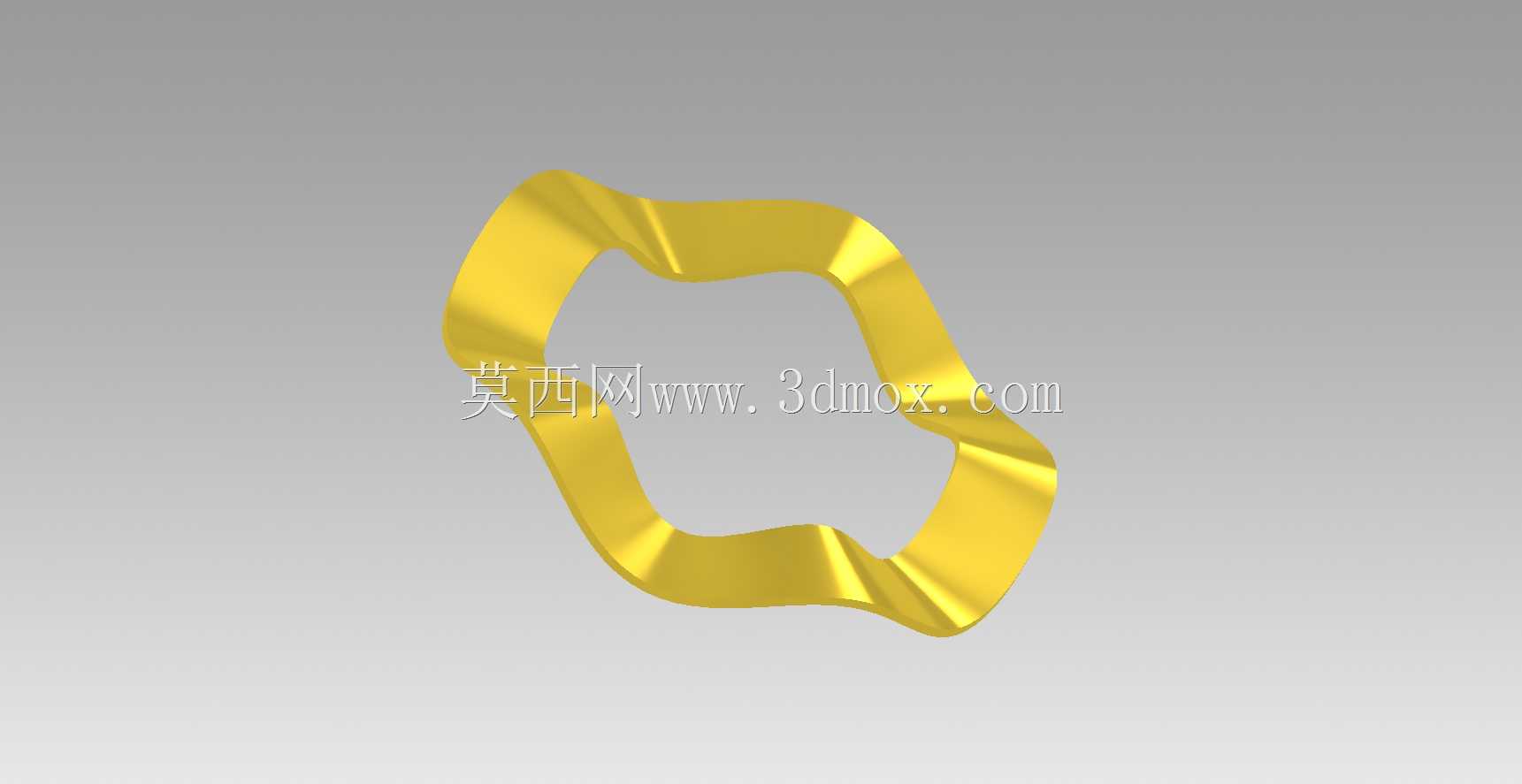

　　这款波浪形环形构件，主要应用在工业洗涤、流体混合类设备的内部流道位置，作为扰流洗涤核心件使用，在喷淋式清洗设备、气液两相洗涤塔、小型零部件超声清洗槽的流道结构中都能适配。实际工况中，流体从环形构件的中心区域穿流时，构件的波浪形弯折边会持续切割流体层，打破原本平稳的层流状态，让流体形成多股方向各异的紊流，裹挟的清洗介质能更充分地接触待清洗工件表面，避免出现清洗死角，相比普通平直环形挡流件，它的扰流覆盖范围能提升近四成，同时不会产生过大的流阻，不会额外增加输送泵的负载。从设计思路来看，这款构件采用闭合环形的整体结构，没有拼接焊缝，整体成型的结构能避免长期受流体冲刷出现焊缝开裂的问题，波浪形的弯折弧度经过反复校核，

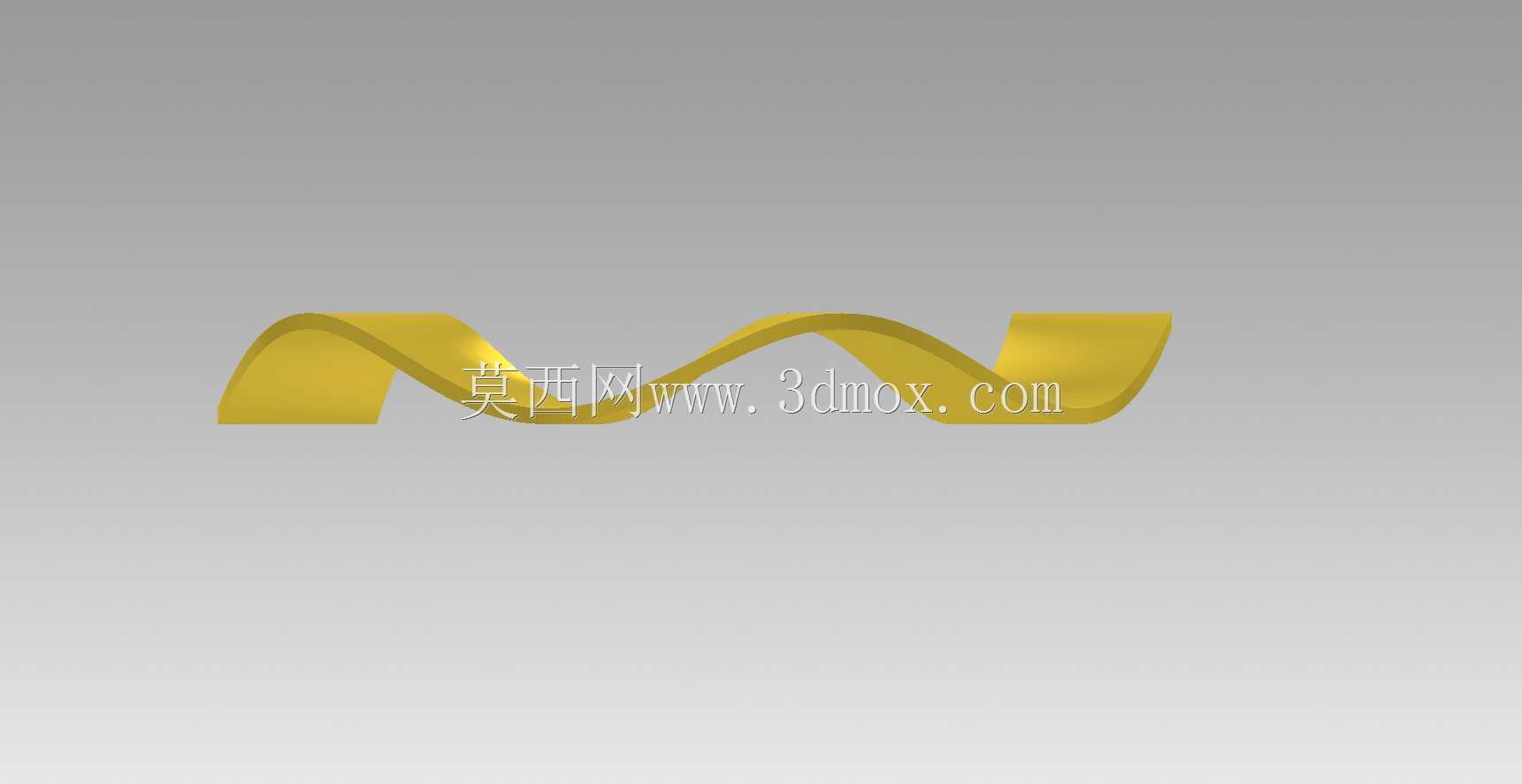

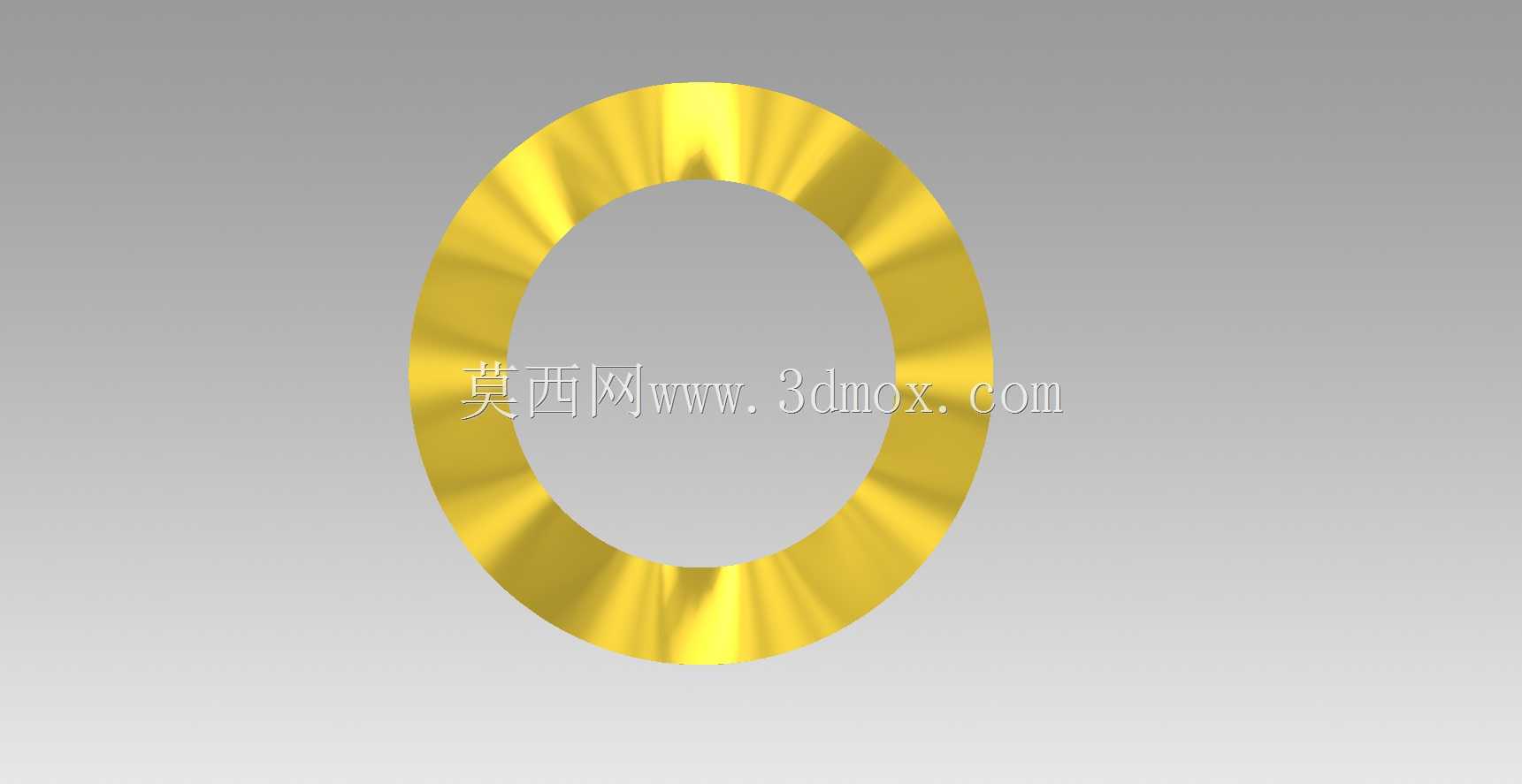

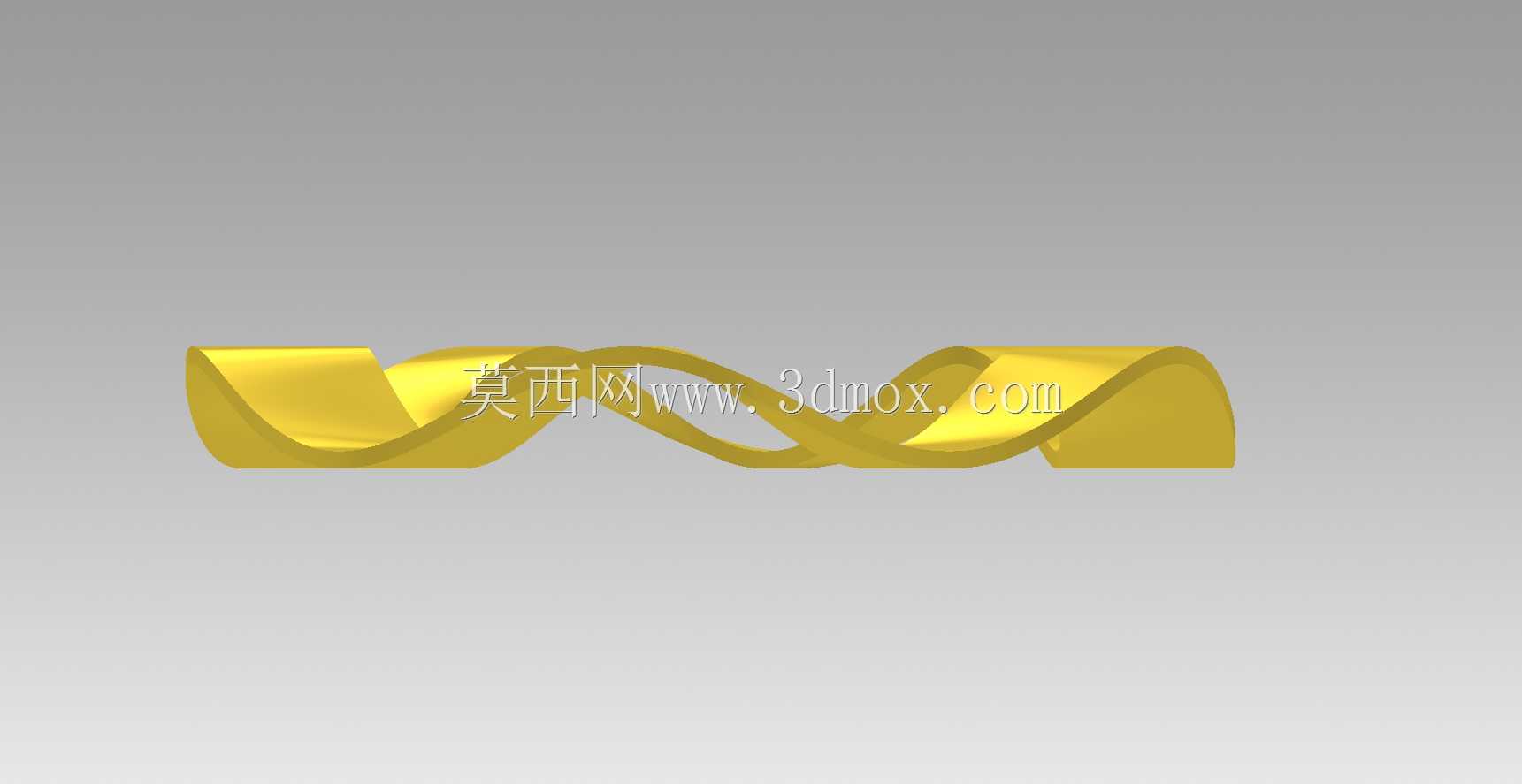

　　每个波峰波谷的过渡圆角都做了顺滑处理，不会出现应力集中点，在流体持续冲击的工况下，结构疲劳寿命比直角弯折的构件更长。外形尺寸方面，构件的环形内孔边界根据适配的流道通径做匹配设计，安装时可以直接卡入流道预设的卡槽内，不需要额外做焊接固定，波浪形外缘和流道内壁的间隙控制在1.5毫米以内，既保证安装时的顺畅度，又能避免流体从间隙处直穿而过，影响扰流洗涤效果。构件的截面厚度根据工况压力做适配，常规低压洗涤场景下厚度控制在2毫米即可满足强度要求，高压喷淋场景下可以适当加厚截面，同时波浪形的结构本身比平直环形件的结构刚性更好，相同厚度下抗形变能力更强，不需要额外加设加强筋就能满足承压要求。在实际设备装配中，这类构件可以多组间隔排布在流道内，

　　相邻两组的波浪相位错开一定角度，能让流体在流经每一组构件时都产生不同方向的扰动，进一步提升洗涤混合的均匀度，在小型工业零部件清洗线中，搭配这类波浪洗涤构件的喷淋段，工件表面残留的切削液、铁屑杂质的清洗合格率能提升25%左右，同时不需要额外增加喷淋头的数量，能有效控制设备的制造成本和运行能耗。
