带水平线性运动活塞的偏心旋转传动结构

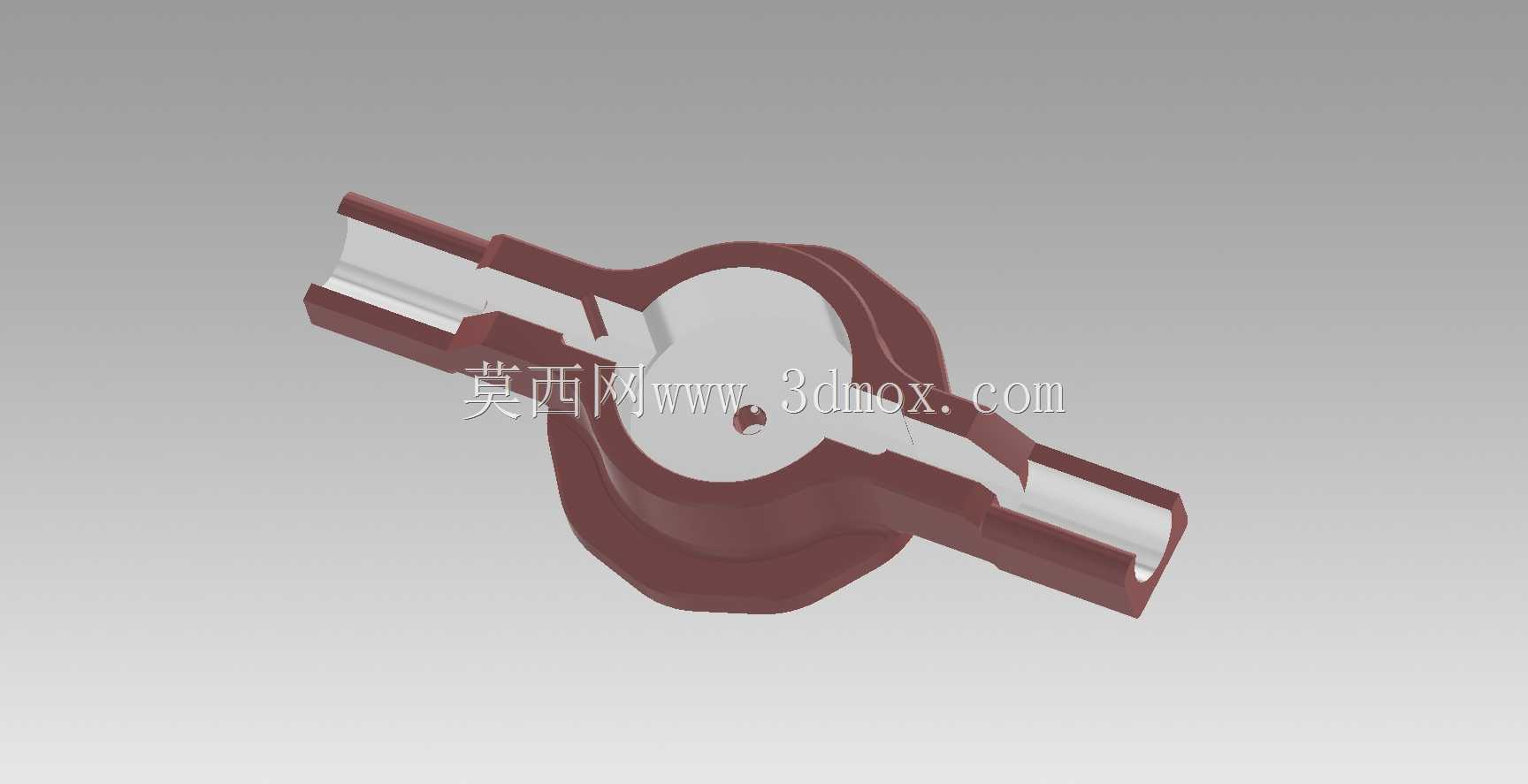

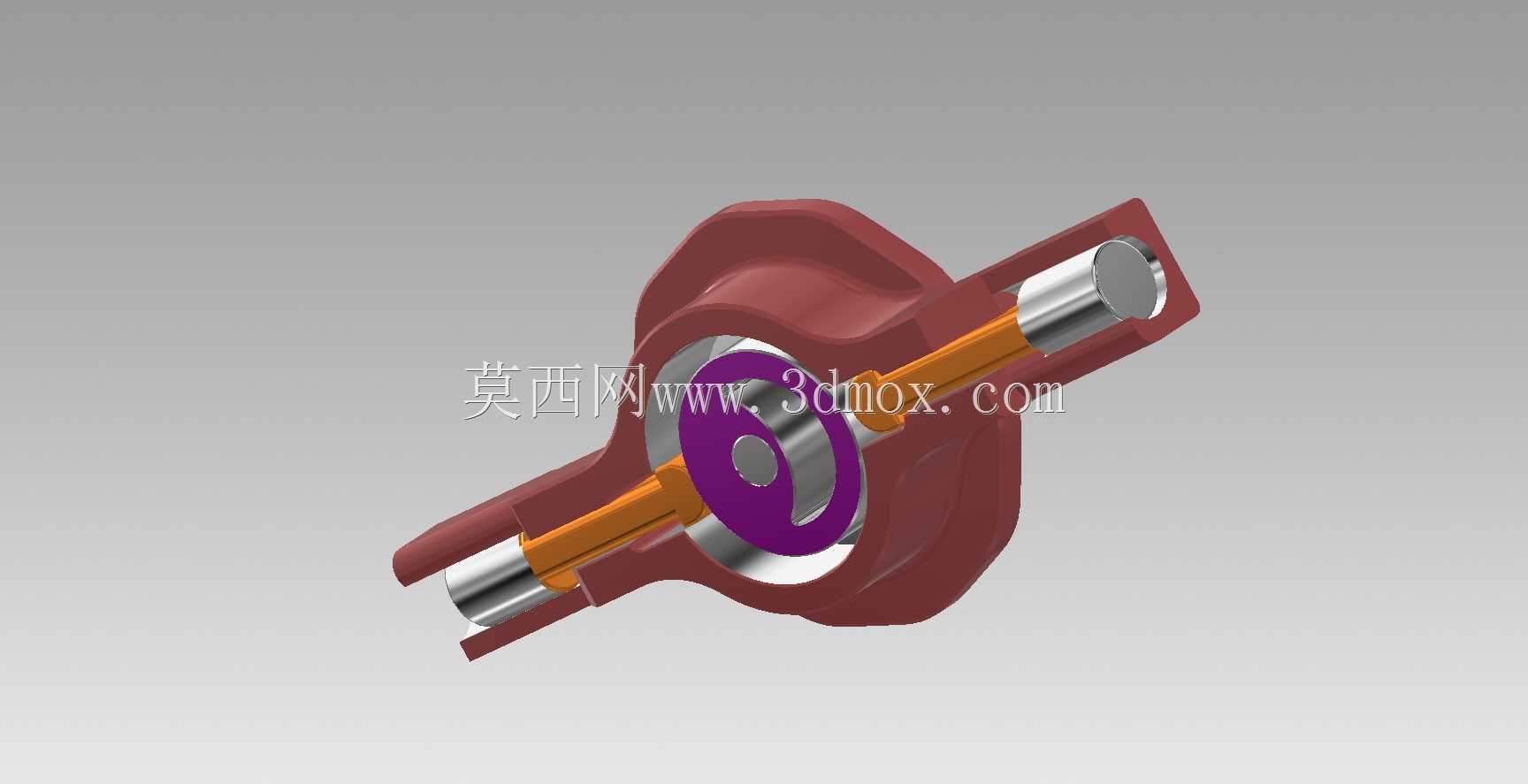

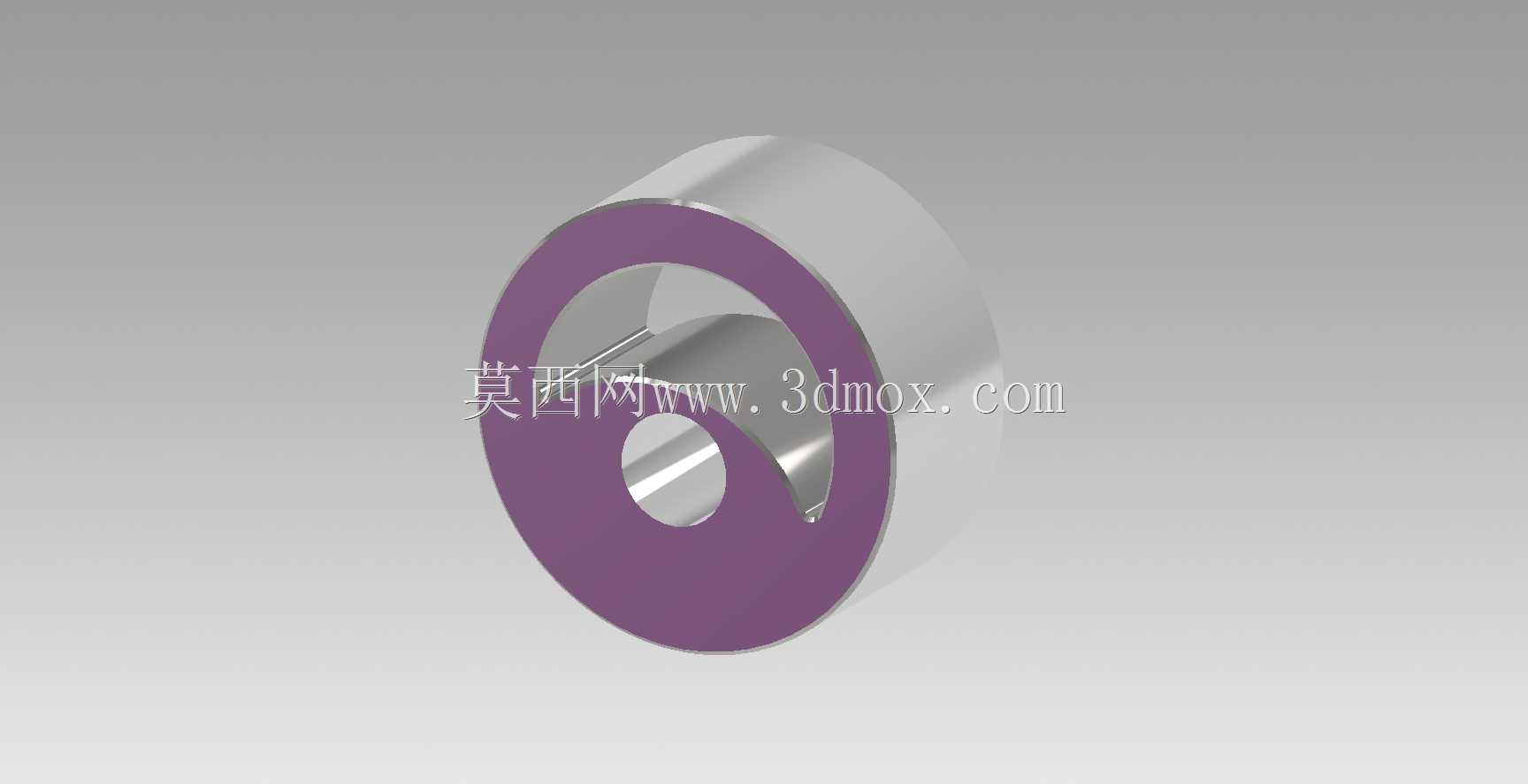

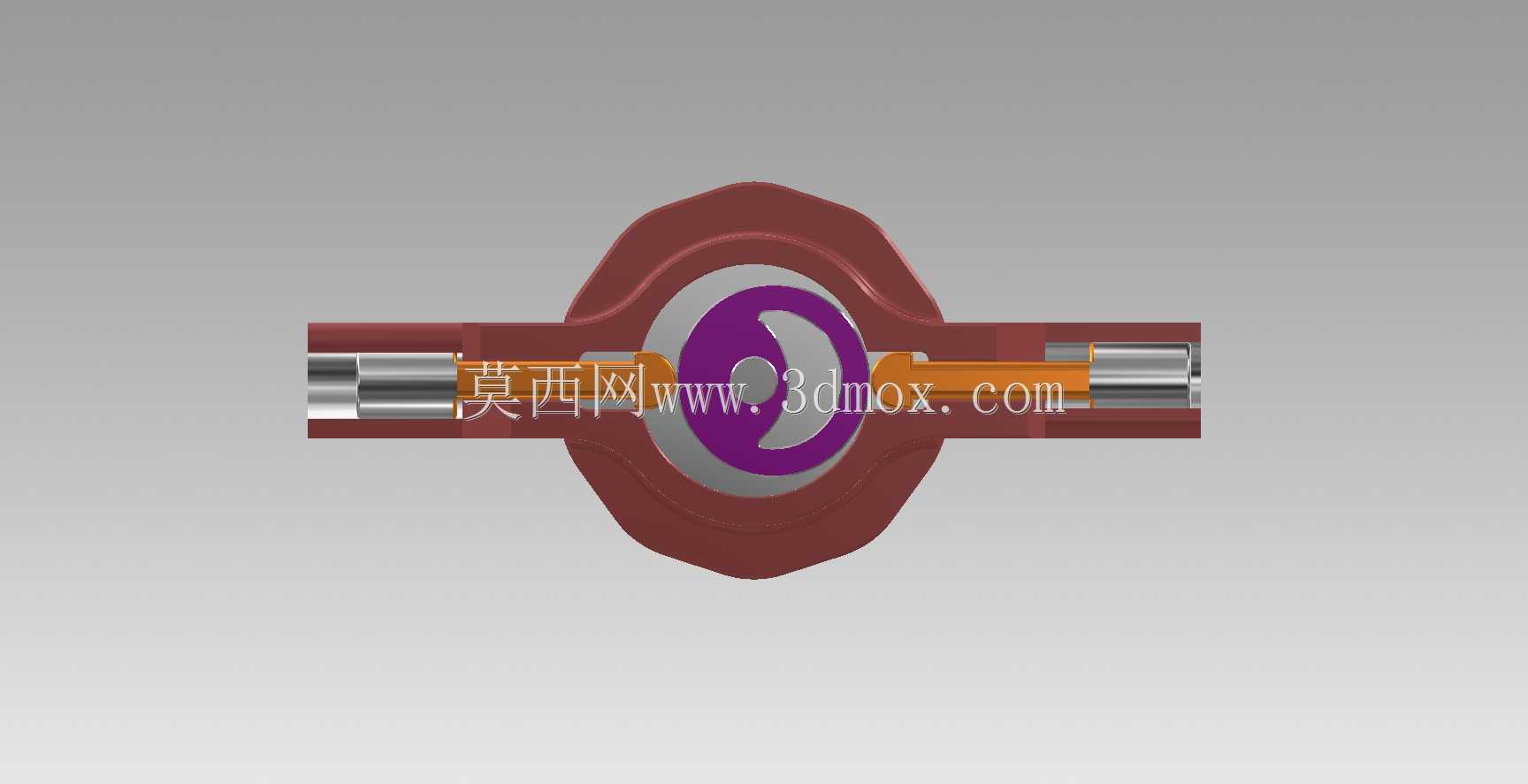

　　在各类需要将旋转运动转换为直线往复运动的工业场景中，这类偏心旋转活塞结构的应用覆盖范围极广，从小型流体输送泵的动力端，到自动化生产线的间歇送进执行端，再到专用设备的振动发生单元，都能见到这类结构的衍生设计。不同于传统曲轴连杆结构的大体积布局，这套偏心旋转系统采用偏心轮直接驱动双侧活塞的布局，将旋转动力输入后，通过偏心轮的偏心距变化，直接带动两侧活塞做同步反向的水平线性运动，省去了中间连杆的铰接间隙，在小行程高频往复的工况下，能有效降低传动回程误差，提升运动输出的稳定性。从结构设计逻辑来看，这套结构的核心在于偏心轮与活塞内腔的型面配合，偏心轮外圆与活塞中部的异形内腔采用间隙配合设计，运转过程中偏心轮的圆周面始终与内腔两侧壁保持贴合，

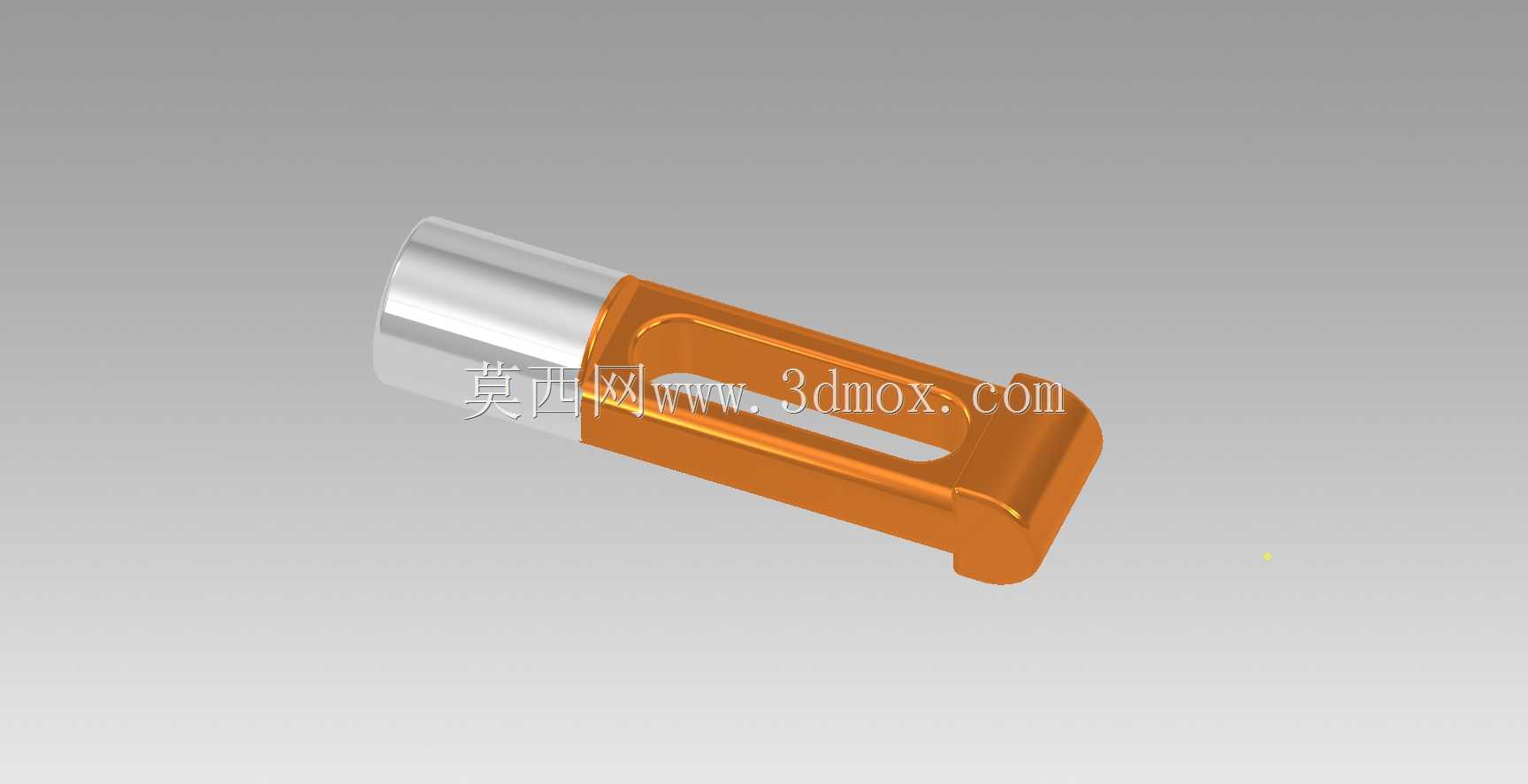

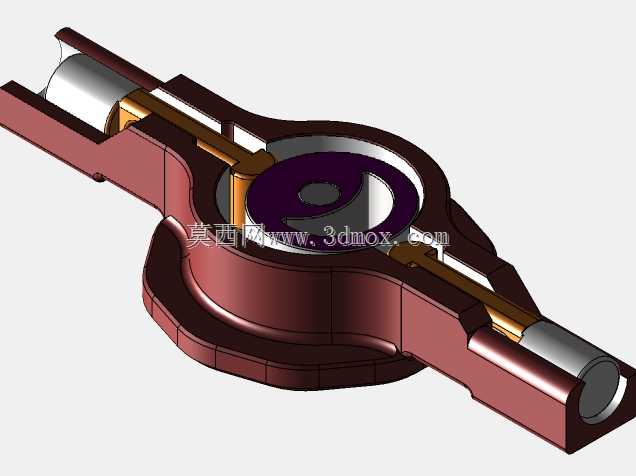

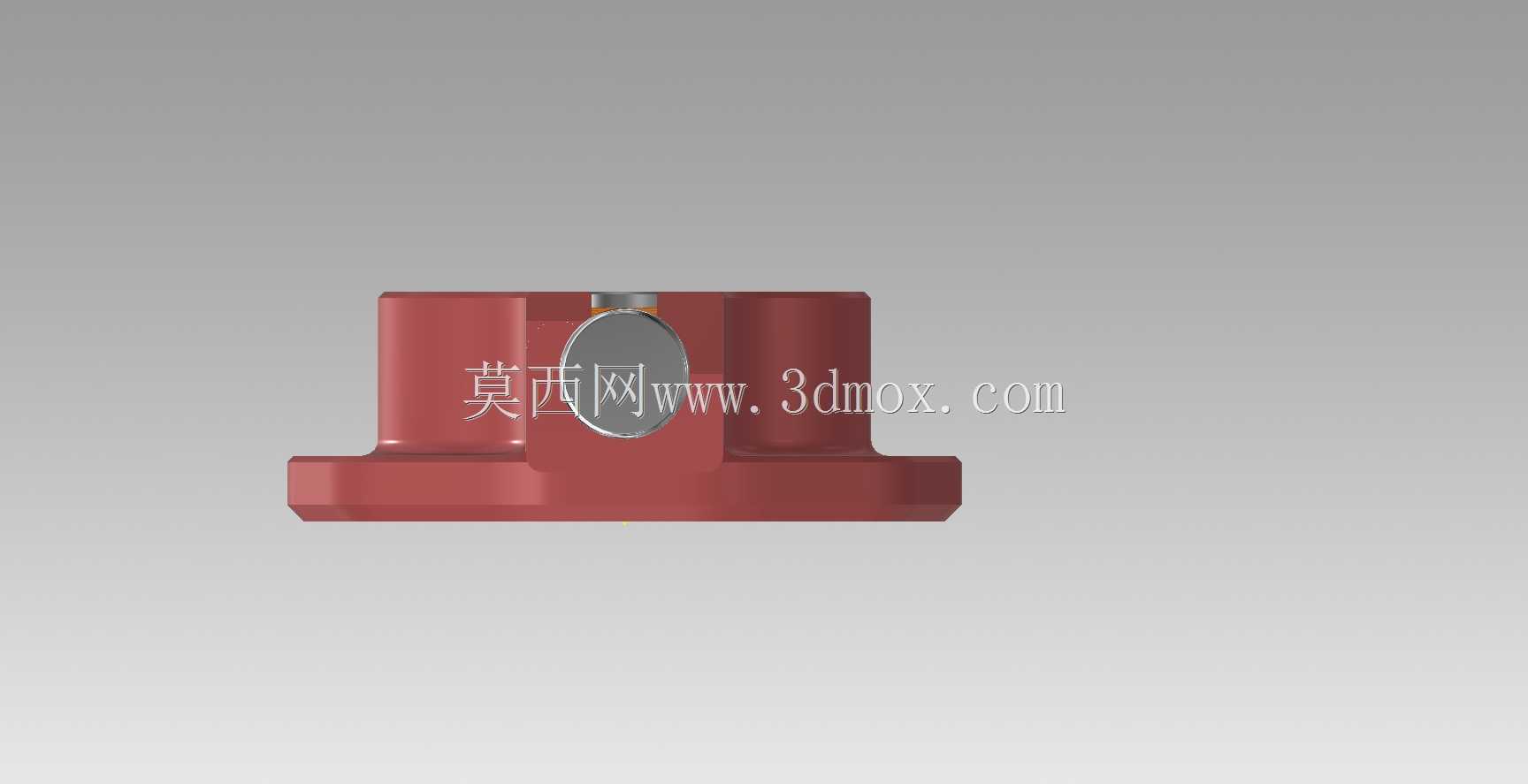

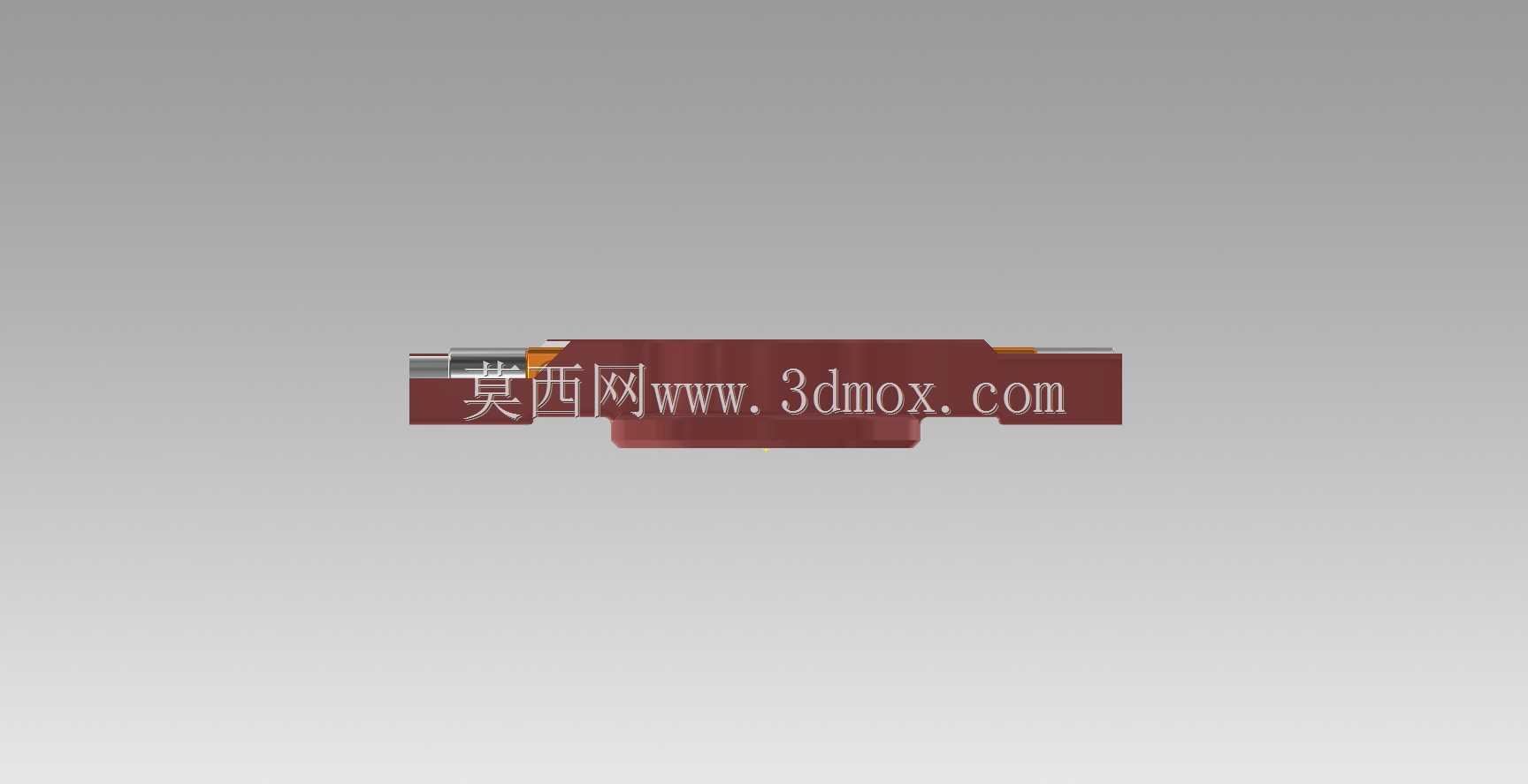

　　将偏心旋转的切向力直接转换为活塞的轴向推力，无需额外设置导向销或滑槽结构，大幅减少了运动副的数量，降低了加工与装配的复杂度。安装边界上，这套结构的主体外壳采用对称式多边形法兰布局，法兰端面预留了均匀分布的安装孔位，可直接与外部设备的安装基座通过螺栓紧固，双侧活塞的输出端为等直径圆柱轴段，可根据实际使用需求外接不同的执行端头，无论是连接活塞头做流体压缩，还是连接推块做物料推送，都能通过标准轴孔配合完成快速装配。外形尺寸方面，整体结构的径向尺寸围绕偏心轮的最大回转直径设计，轴向尺寸则匹配双侧活塞的最大行程做限位预留，外壳的中部凸起结构完全包覆偏心轮的最大回转范围，避免运转过程中出现运动干涉，同时外壳的内壁设置了活塞运动导向段，

　　长度覆盖活塞全行程的三分之二，保证活塞做线性运动时不会出现径向偏摆，降低运动过程中的卡滞风险。在实际工况适配中，这类结构可适配中低负载的高频往复运动需求，由于运动副之间为面接触传动，相比点接触或线接触的凸轮传动结构，接触应力更小，耐磨性能更优，在持续运转的工况下能保持更长的维护周期，同时双侧活塞对称运动的布局，能抵消偏心轮旋转产生的径向惯性力，降低设备运转过程中的振动幅度，无需额外设置配重结构就能实现平稳运转。设计过程中需要重点关注偏心轮的偏心距取值，偏心距直接决定活塞的线性运动行程，需要匹配实际使用场景的行程需求做参数调整，同时偏心轮与活塞内腔的配合间隙需要根据运转速度做适配，高速工况下适当放大间隙避免热胀卡滞，低速重载工况下缩小间隙提升传动精度，活塞导向段与外壳的配合面需要设置润滑槽，保证长期运转过程中的润滑留存，降低运动副的磨损速率。
