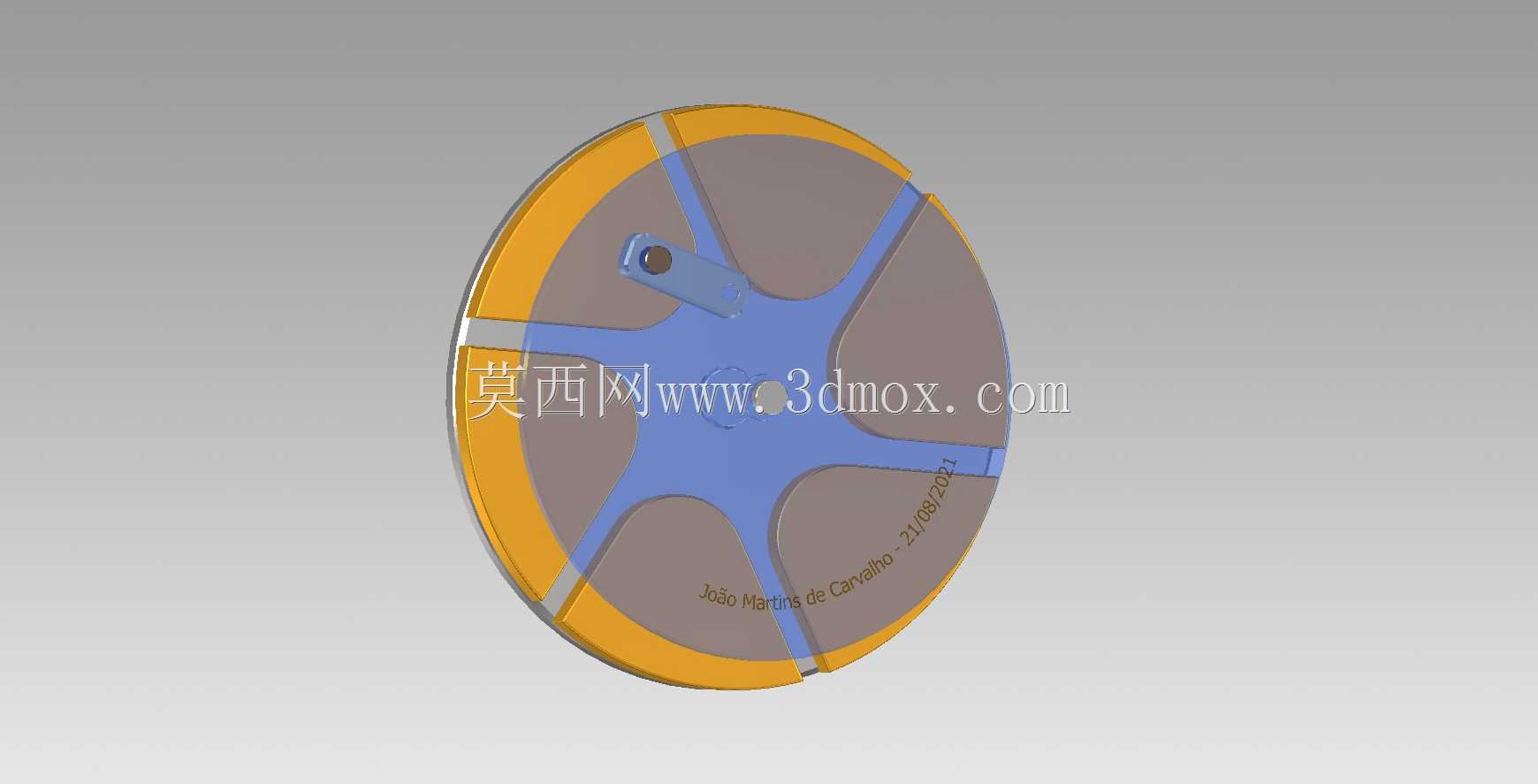

椭圆槽轮式自动间歇旋转传动机构

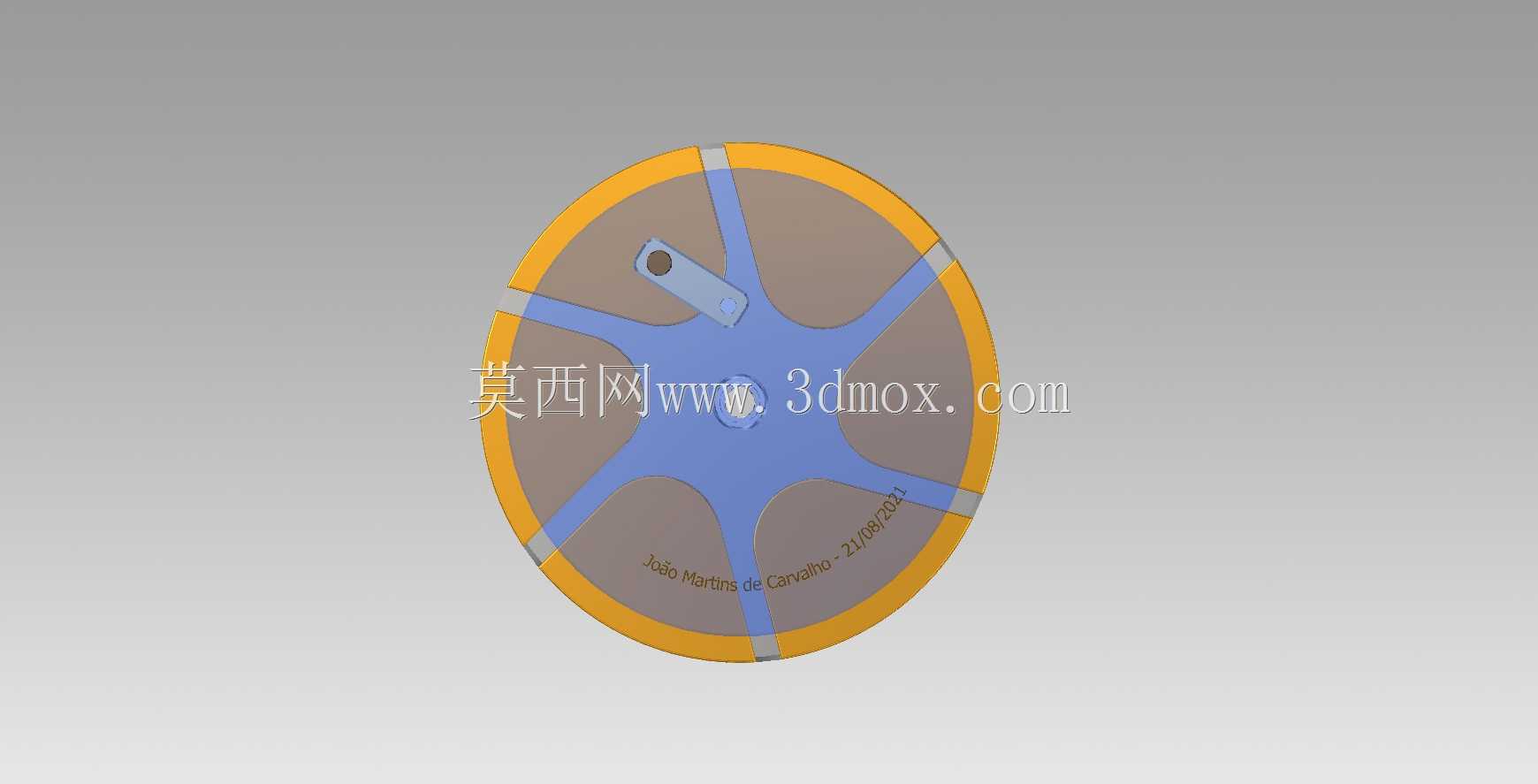

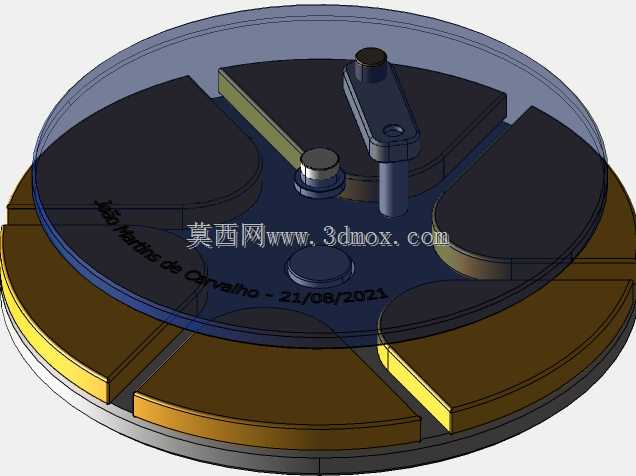

　　该自动旋转机构属于典型的间歇回转传动构件，核心采用异形槽轮搭配拨销的传动逻辑，区别于常规圆形槽轮的等间歇传动特性，椭圆轮廓的槽轮设计可实现非均匀节拍的间歇回转输出，适配需要差异化停顿时长的工位切换场景。在轻工包装、电子元件组装、小型工件检测分拣这类自动化产线中，这类机构常被集成在回转工作台的驱动端，配合产线的上料、加工、检测、下料工位排布，通过槽轮轮廓的曲线设计匹配不同工位的作业时长需求，无需额外加装复杂的电控时序控制单元，仅靠纯机械结构即可实现稳定的节拍输出，大幅降低小型专机的电控成本与故障概率。从结构设计逻辑来看，该机构将主动拨销的回转运动转化为槽轮的间歇回转，拨销嵌入槽轮径向导槽时带动槽轮转位，

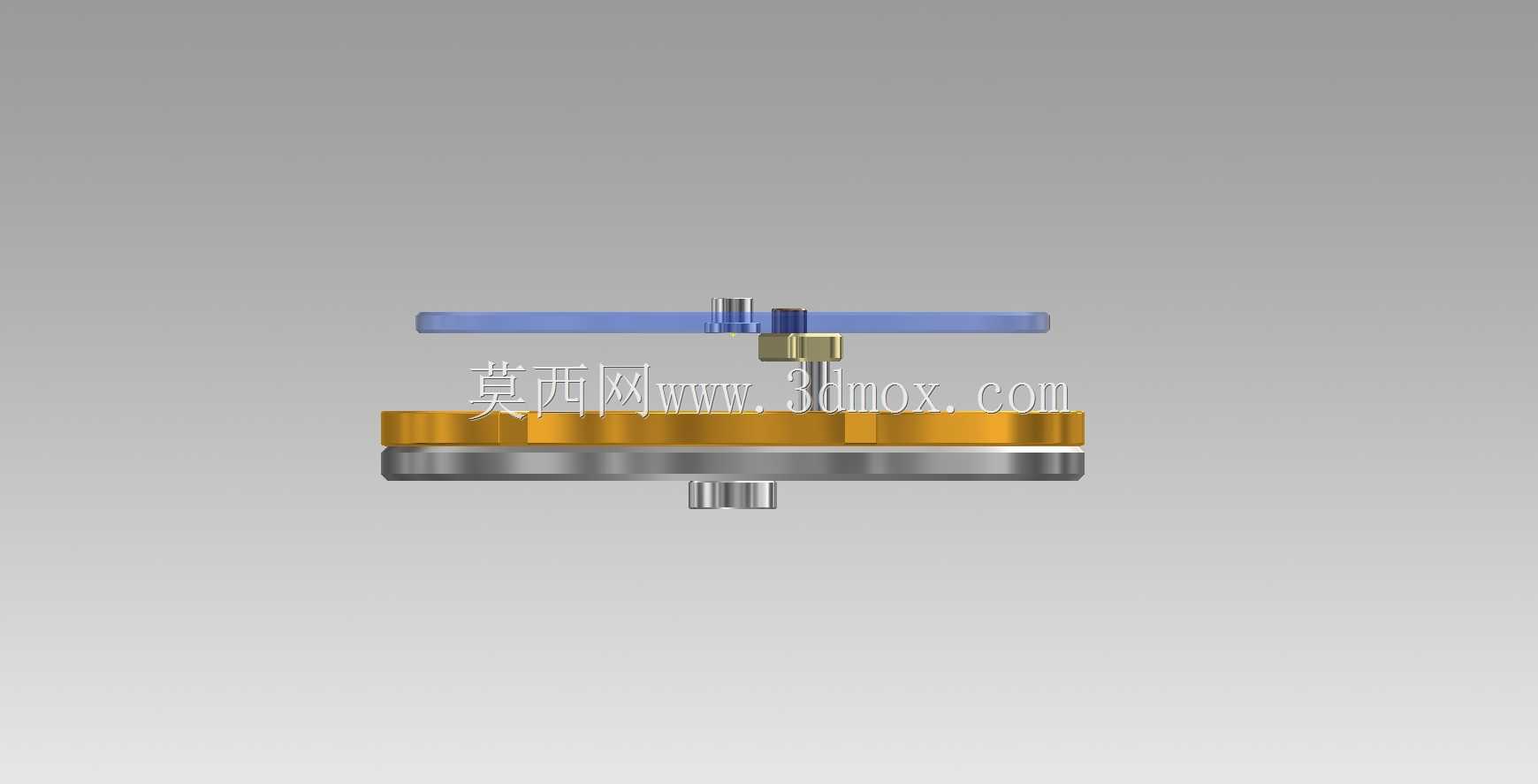

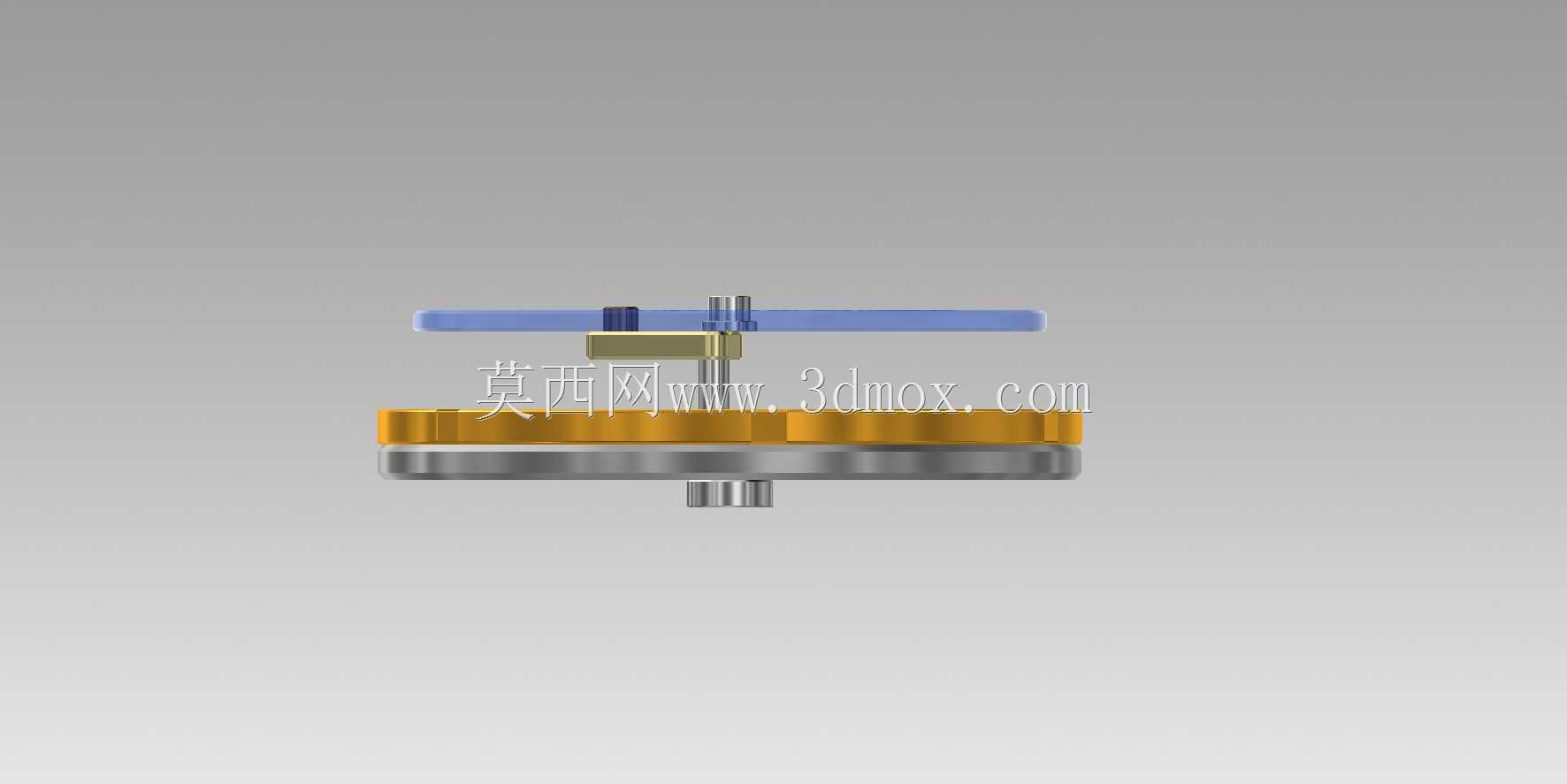

　　拨销脱离导槽时槽轮依靠外缘的锁止弧与主动件的锁止块配合实现精准定位，避免工位停留期间出现角度偏移；椭圆外形的槽轮在不同转角位置的导槽分布间距存在差异，对应不同的转位角度与停顿时间，设计阶段需严格核算拨销的回转半径与槽轮轮廓的共轭关系，确保拨销进出导槽时无刚性冲击，降低运行过程中的振动与噪音。安装边界方面，该机构整体为扁平盘式结构，轴向厚度较小，可直接嵌入设备的安装面板内部，无需预留过大的轴向安装空间；槽轮中心设置标准轴孔与键槽，可直接与输出工作台的转轴配合连接，主动拨销端可配套同步带轮或直连减速电机输出轴，安装时需保证主动轴与槽轮转轴的平行度公差控制在0.02mm以内，拨销与导槽的配合间隙控制在0.01-0.03mm区间，

　　间隙过大会导致转位定位精度下降，间隙过小则会出现卡滞磨损问题。实际运行过程中，该机构的转位过程平稳，锁止阶段无窜动，可适配每分钟15-30次的间歇转位节拍，相比棘轮传动的冲击噪音问题、凸轮分割器的高成本问题，这类异形槽轮机构在中小负载、非等节拍的回转工位场景中具备更高的性价比，日常维护仅需定期在拨销与导槽的配合面涂抹润滑脂，即可保证长期运行的稳定性与使用寿命。
