双曲线旋转传动演示机构结构设计

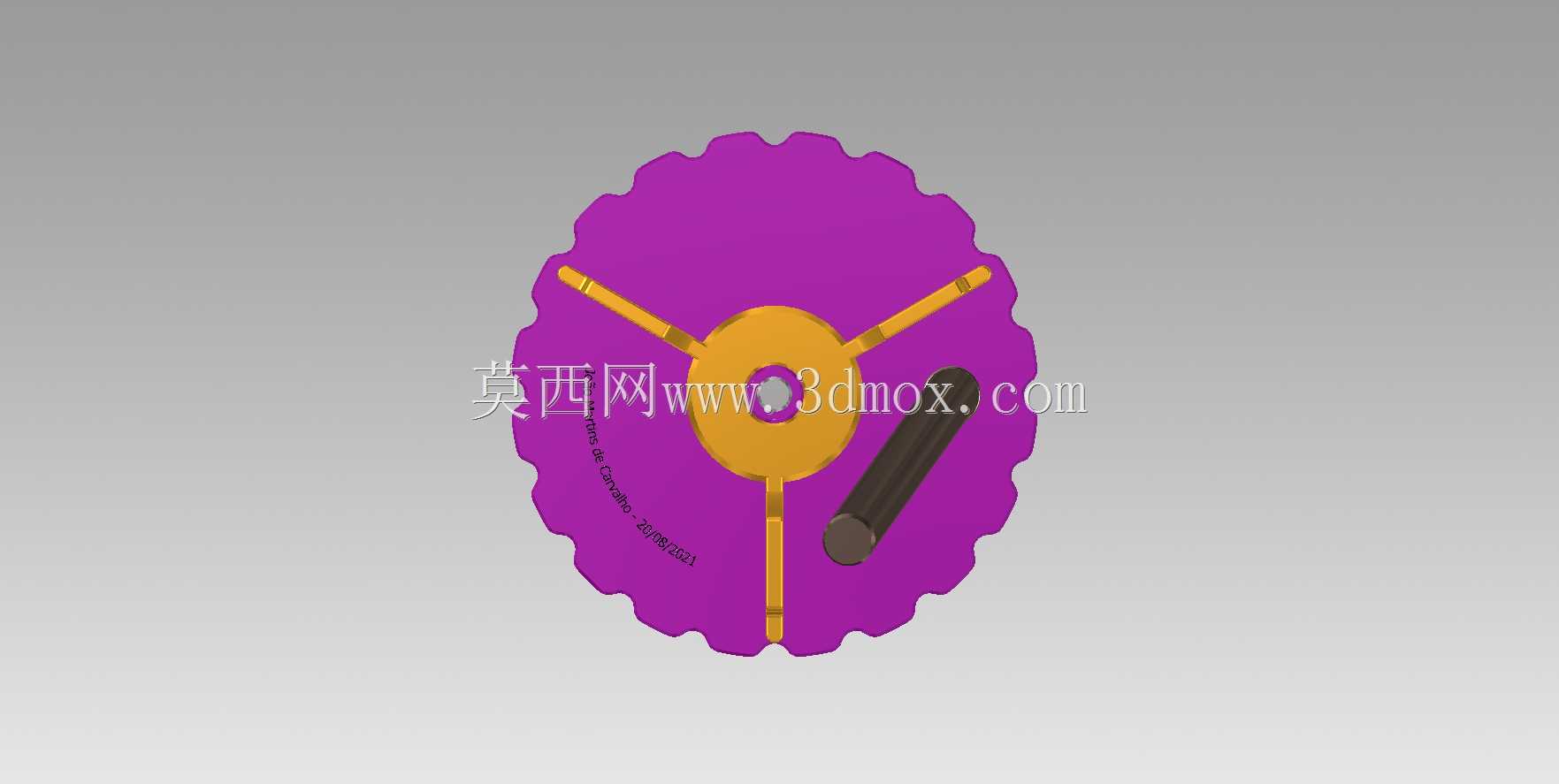

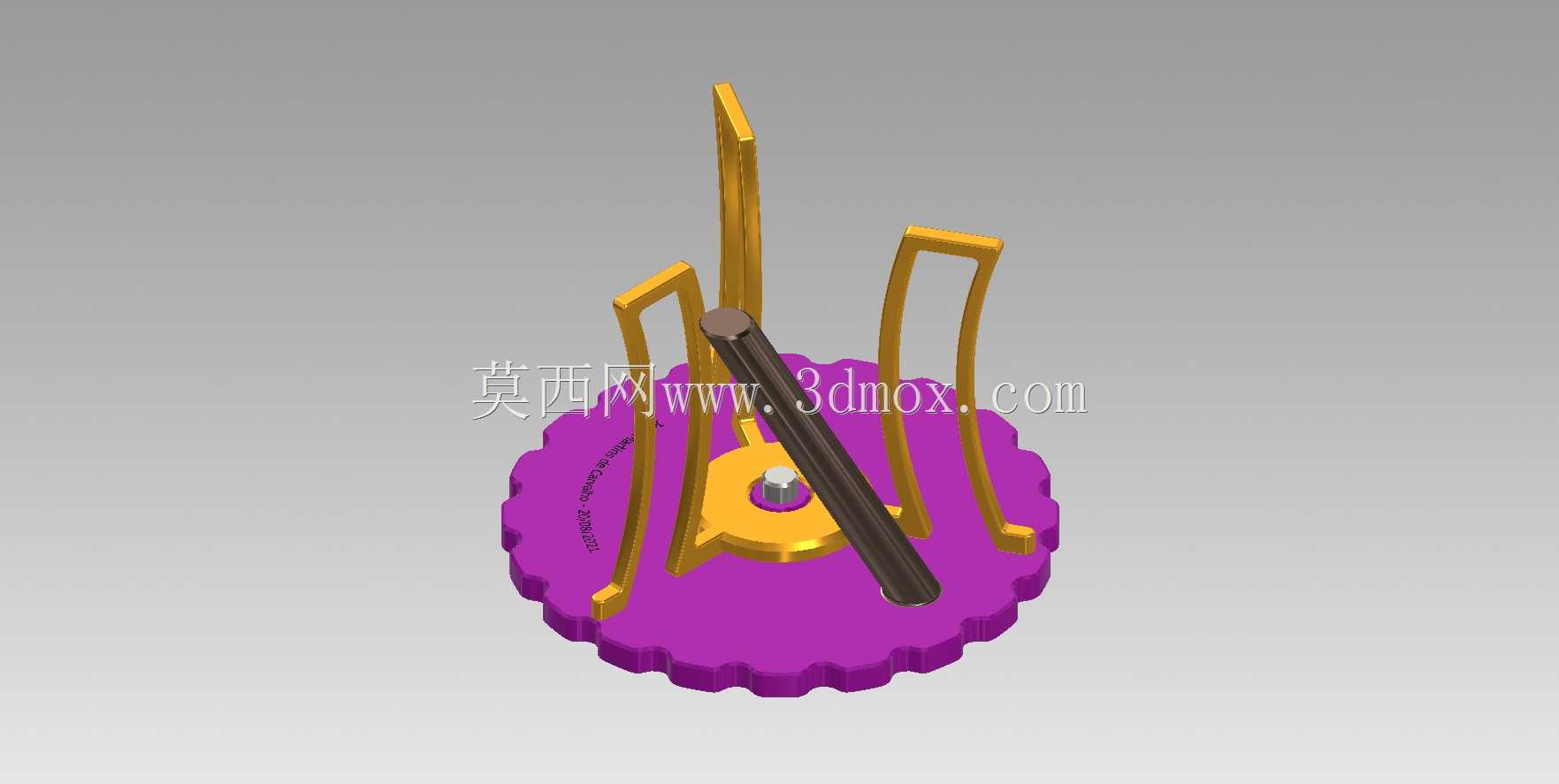

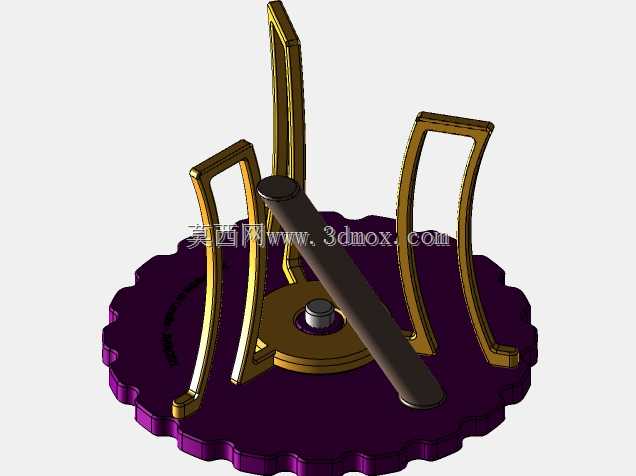

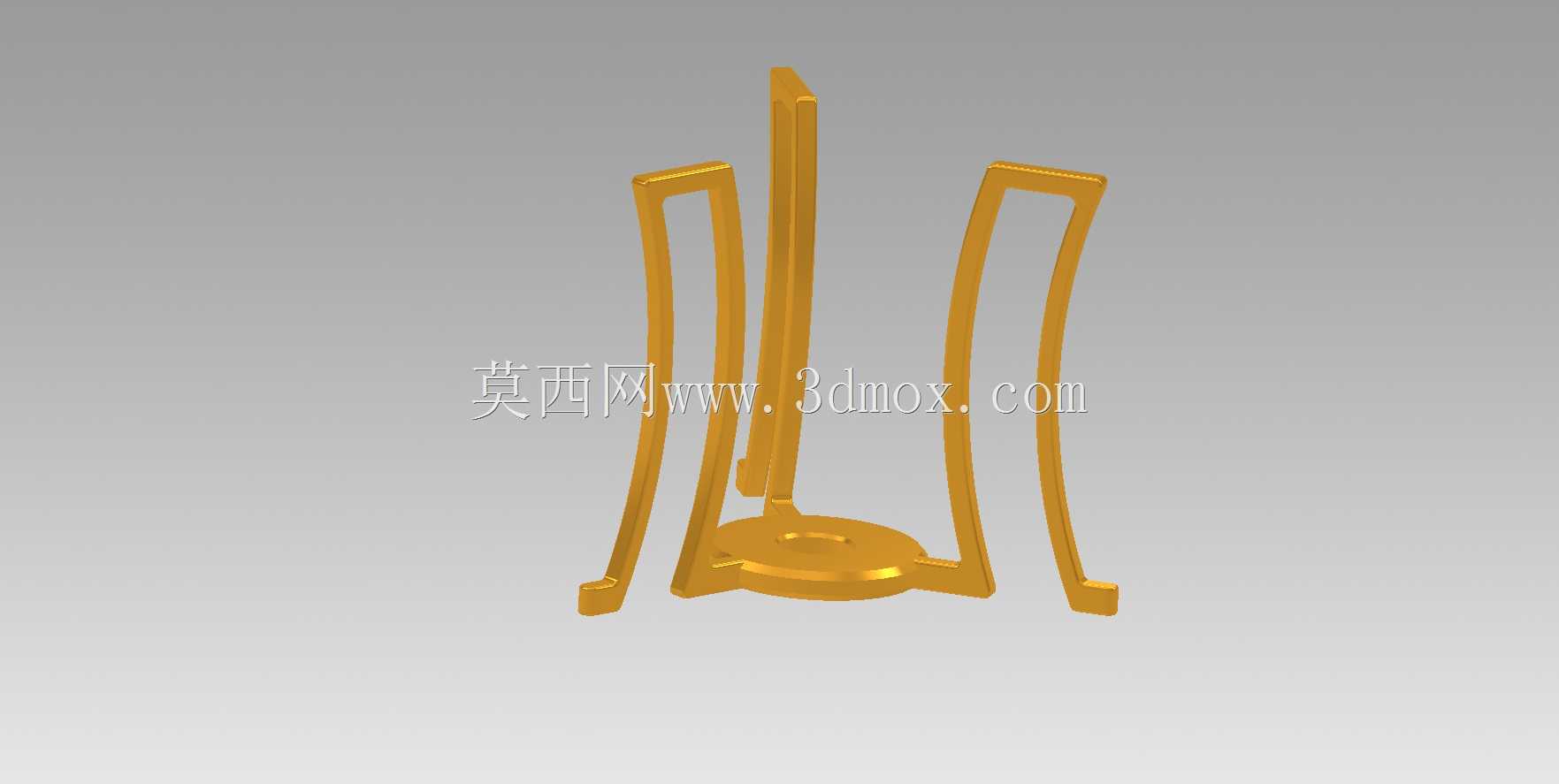

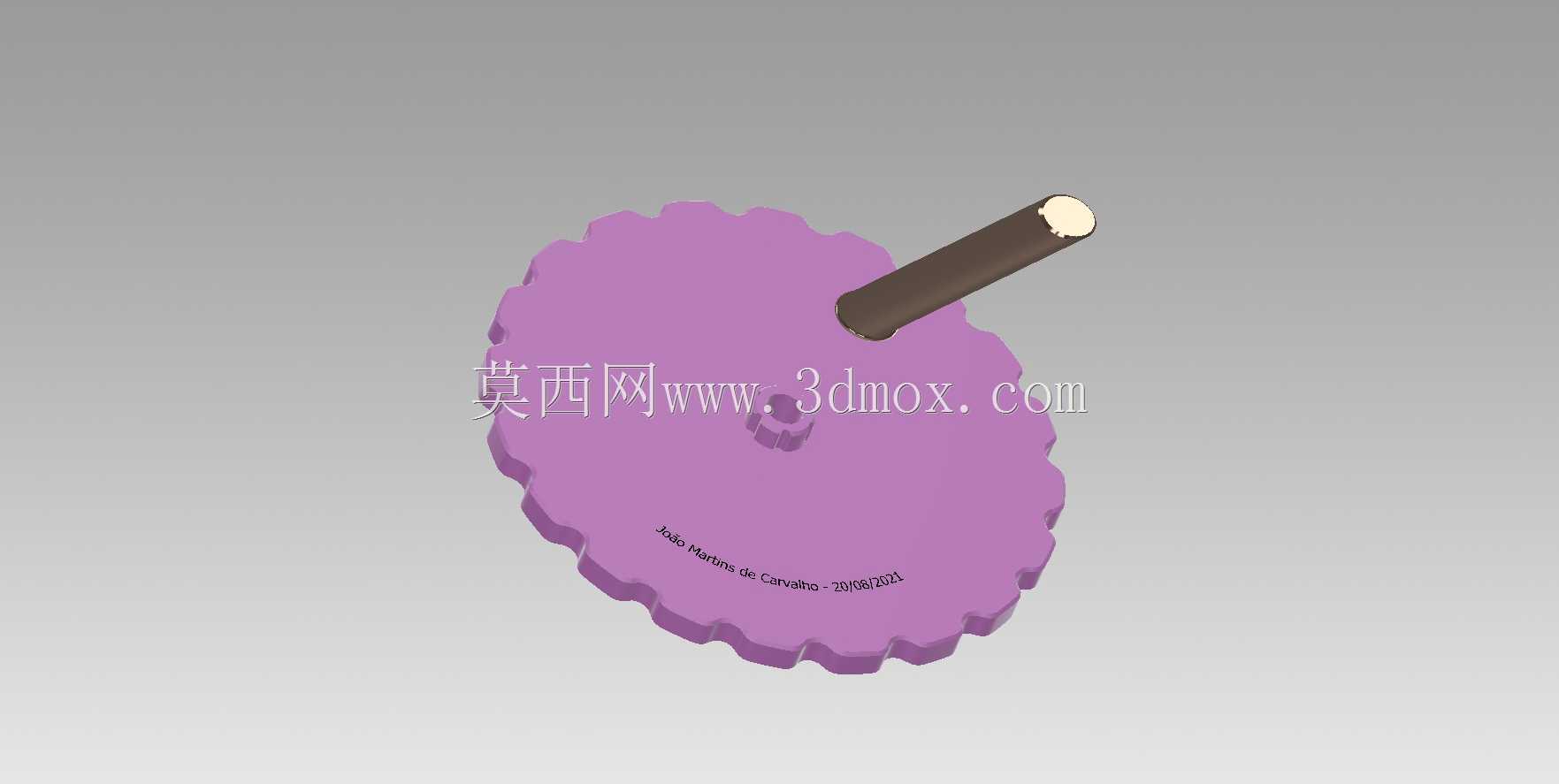

　　这套双曲线旋转机构主要面向机械原理教学演示、文创动态装置、小型展品传动单元等场景设计，核心是利用直纹双曲面的几何特性，实现倾斜杆件在旋转框架内的连续无卡滞转动，直观展示单叶双曲面可由直线旋转生成的几何原理，同时具备稳定的机械传动能力。从结构设计逻辑来看，底部采用标准模数的直齿圆柱齿轮作为动力输入件，齿轮中心与旋转主轴同轴度控制在0.02mm以内，保证动力输入的平稳性，避免旋转过程中出现偏心抖动。上部的三根曲面导向肋采用对称式布局，每根肋的内轮廓严格贴合单叶双曲面的母线轨迹，曲面加工预留0.1mm的装配间隙，既保证倾斜杆件在旋转过程中始终与三根肋保持相切接触，又不会出现过盈摩擦导致的运转卡滞。倾斜杆件的长度经过反复校核，

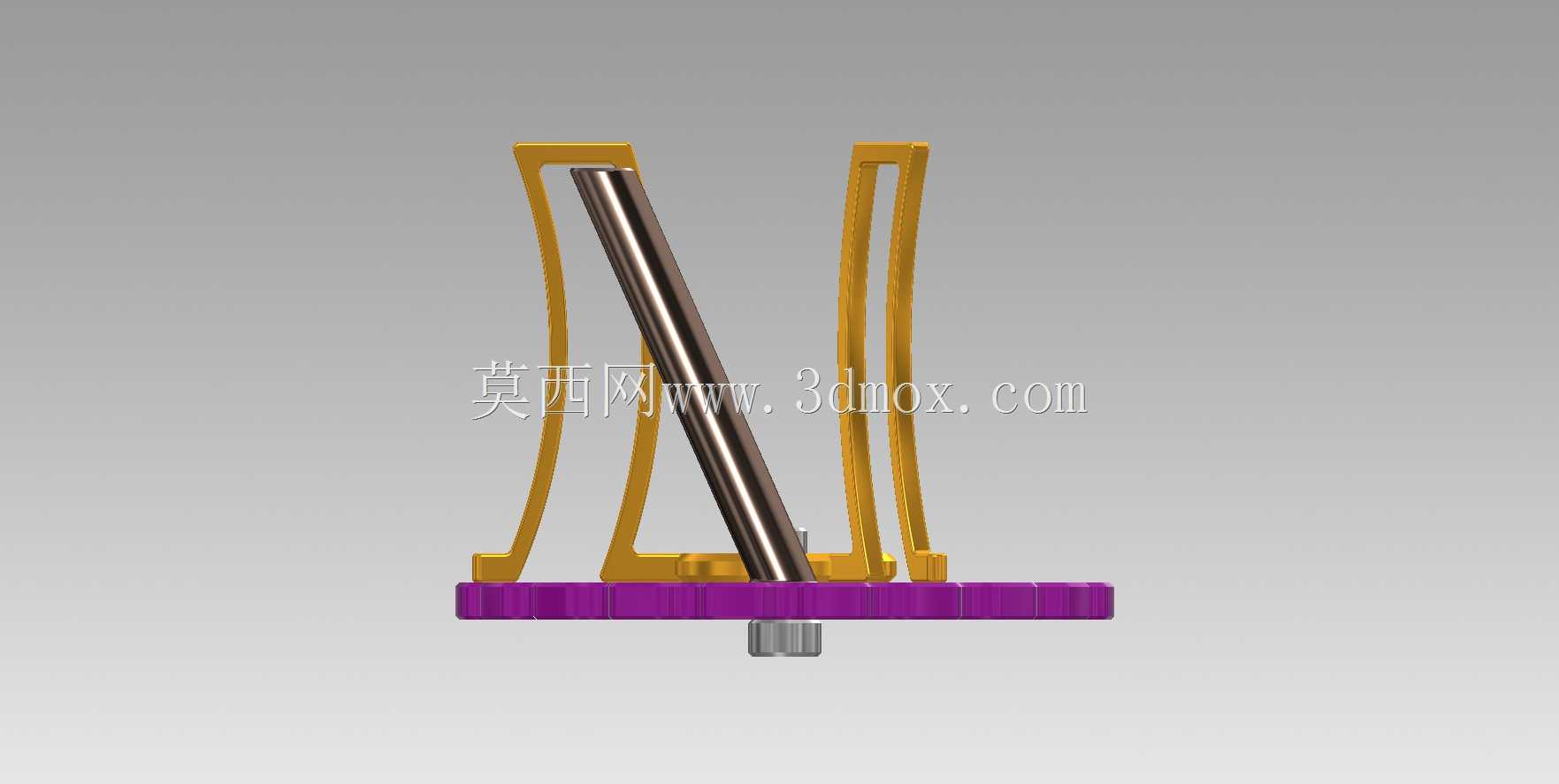

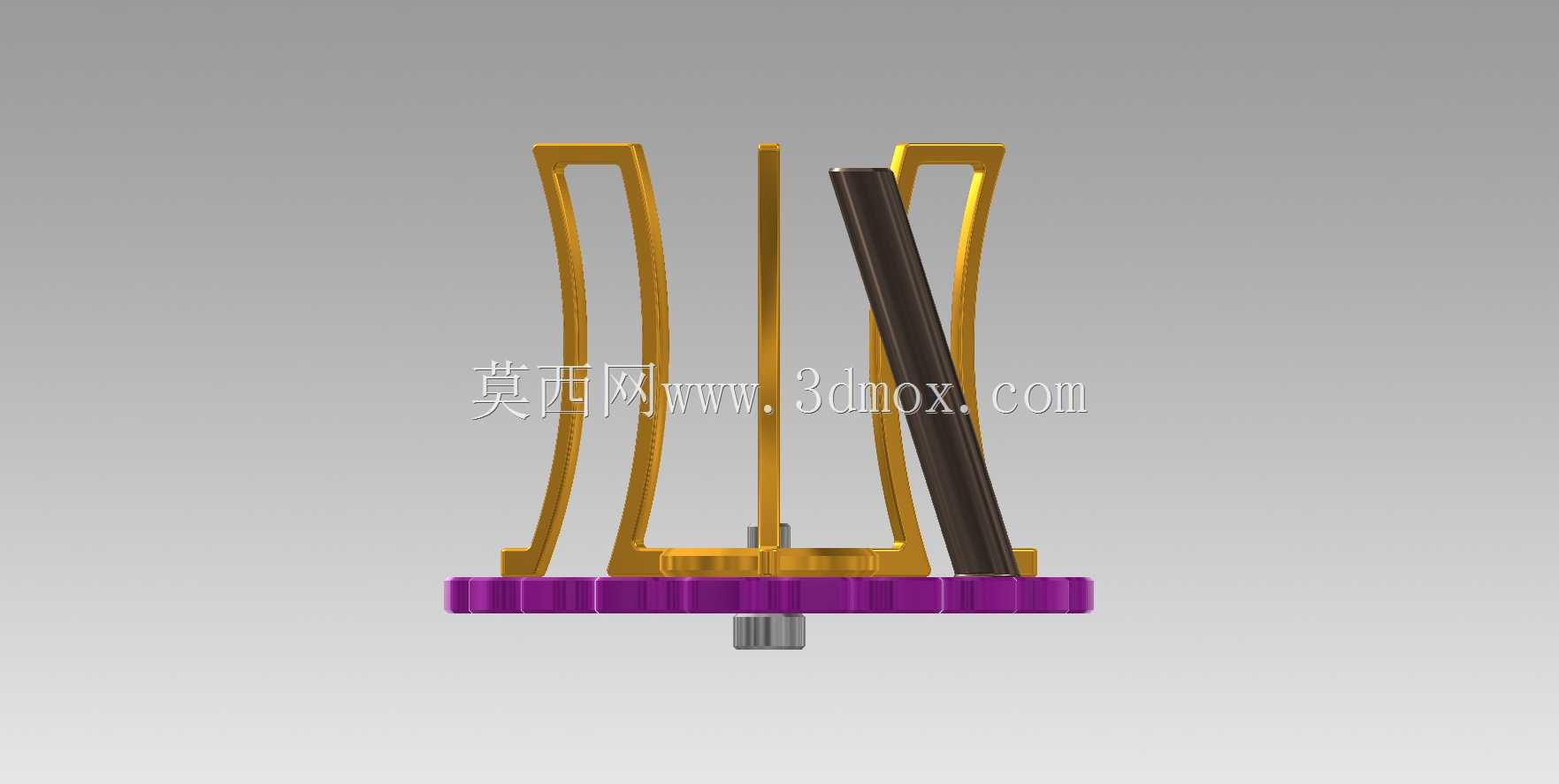

　　下端与底部旋转基座的铰接点位于双曲面的喉圆位置，上端延伸至导向肋的顶部限位处，杆件的倾斜角度与双曲面的渐近线角度完全匹配，确保旋转过程中杆件的运动轨迹完全贴合双曲面轮廓，不会出现脱出导向肋的情况。安装边界方面，整套机构的底部齿轮外径为120mm，整体高度为180mm，三根导向肋的外轮廓最大回转直径为100mm，安装时仅需固定底部齿轮的中心轴即可完成定位，不需要额外的侧向支撑结构，适配小型透明展示罩的内部安装空间，可直接搭配低速减速电机使用，输入转速控制在30-60rpm区间时，机构运转噪音低于40分贝，适合放置在展厅、教学实验室等对噪音有要求的场景。在实际功能层面，这套机构除了作为几何原理演示载体外，

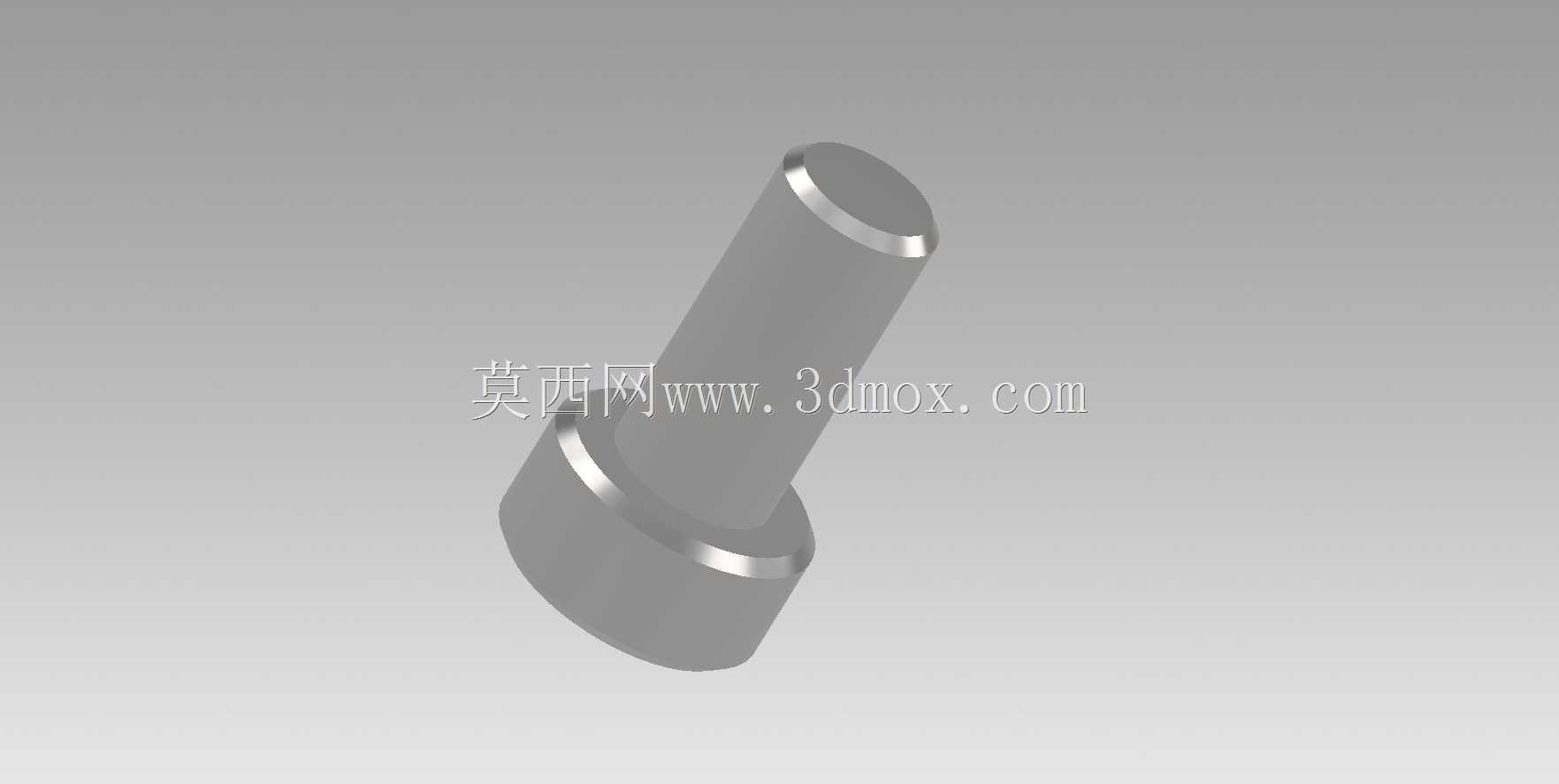

　　也可经过尺寸放大后应用于特种输送设备的导向单元，利用双曲面的导向特性实现柱状工件的变向输送，也可作为动态艺术装置的核心传动结构，通过杆件的连续旋转形成富有韵律的动态视觉效果。设计过程中特意简化了零件数量，整套机构仅包含底部齿轮、主轴、三根曲面导向肋、倾斜杆件、底部铰接座五个核心零件，所有零件均采用常规机械加工工艺即可生产，曲面肋可通过五轴铣削或者3D打印快速成型，不需要特殊的定制工装，后期维护仅需定期在铰接点和齿轮啮合处添加润滑脂即可，长期运转的磨损量极低。
