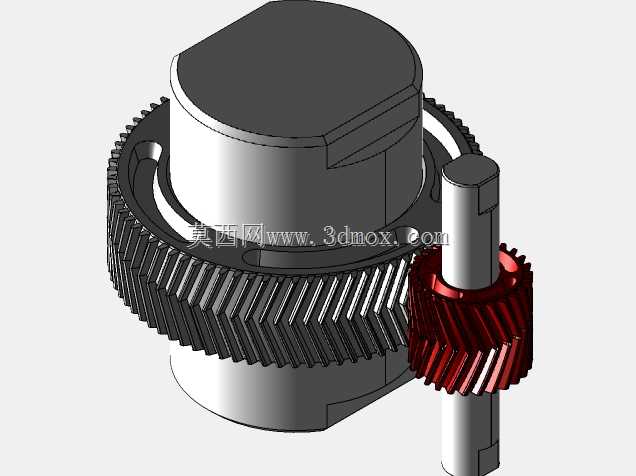

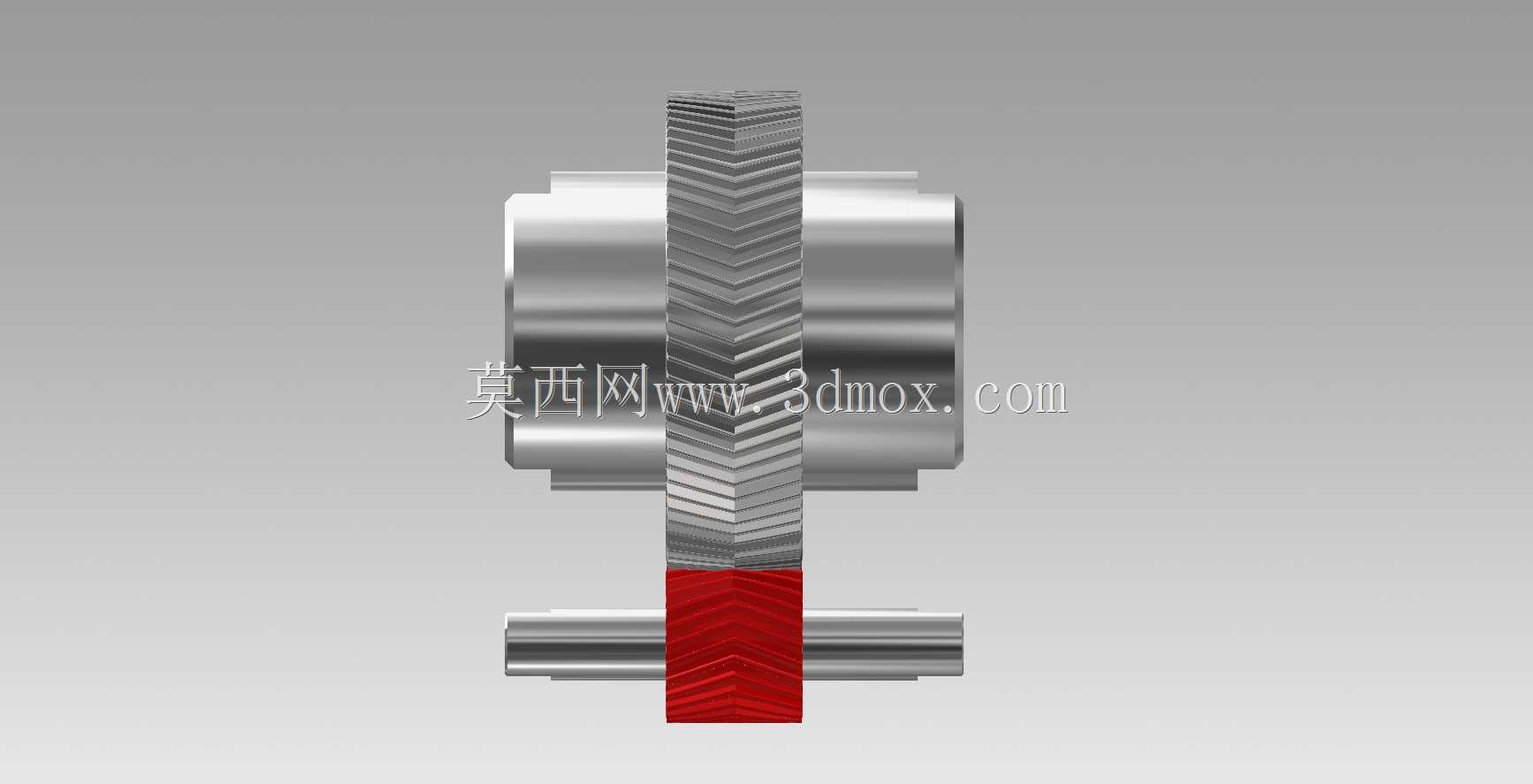

人字齿啮合传动齿轮组结构

　　这套人字齿啮合传动结构，在重载传动场景里的适配性远高于普通直齿与斜齿传动副，最早在船舶主机输出端、大型轧钢机主传动链、矿山破碎设备的动力传递段都能看到同结构的应用，核心是抵消斜齿传动过程中产生的轴向力，不需要额外设置大规格推力轴承来平衡轴向载荷，能大幅缩减传动箱的轴向安装空间，同时提升重载工况下的传动平稳性。

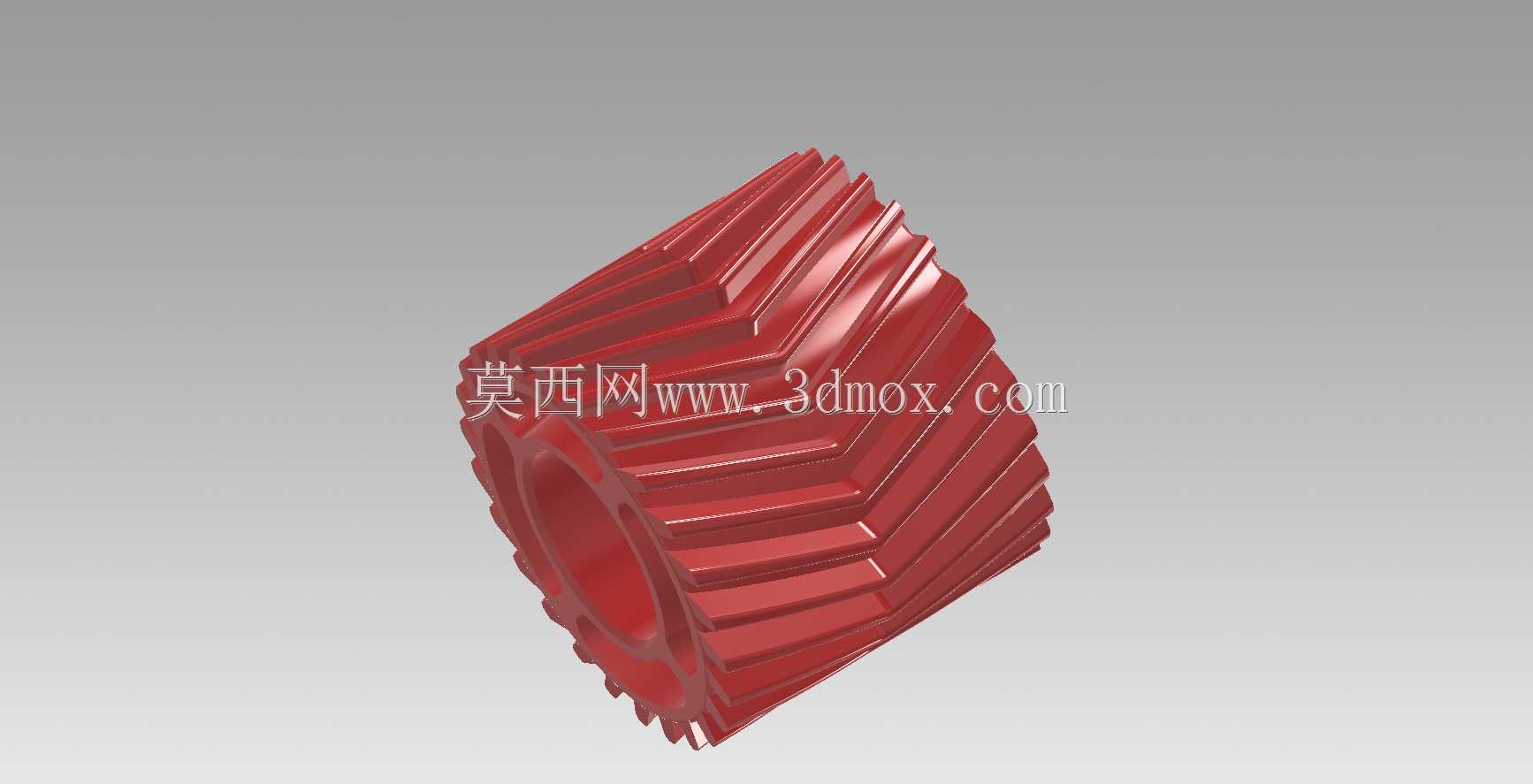

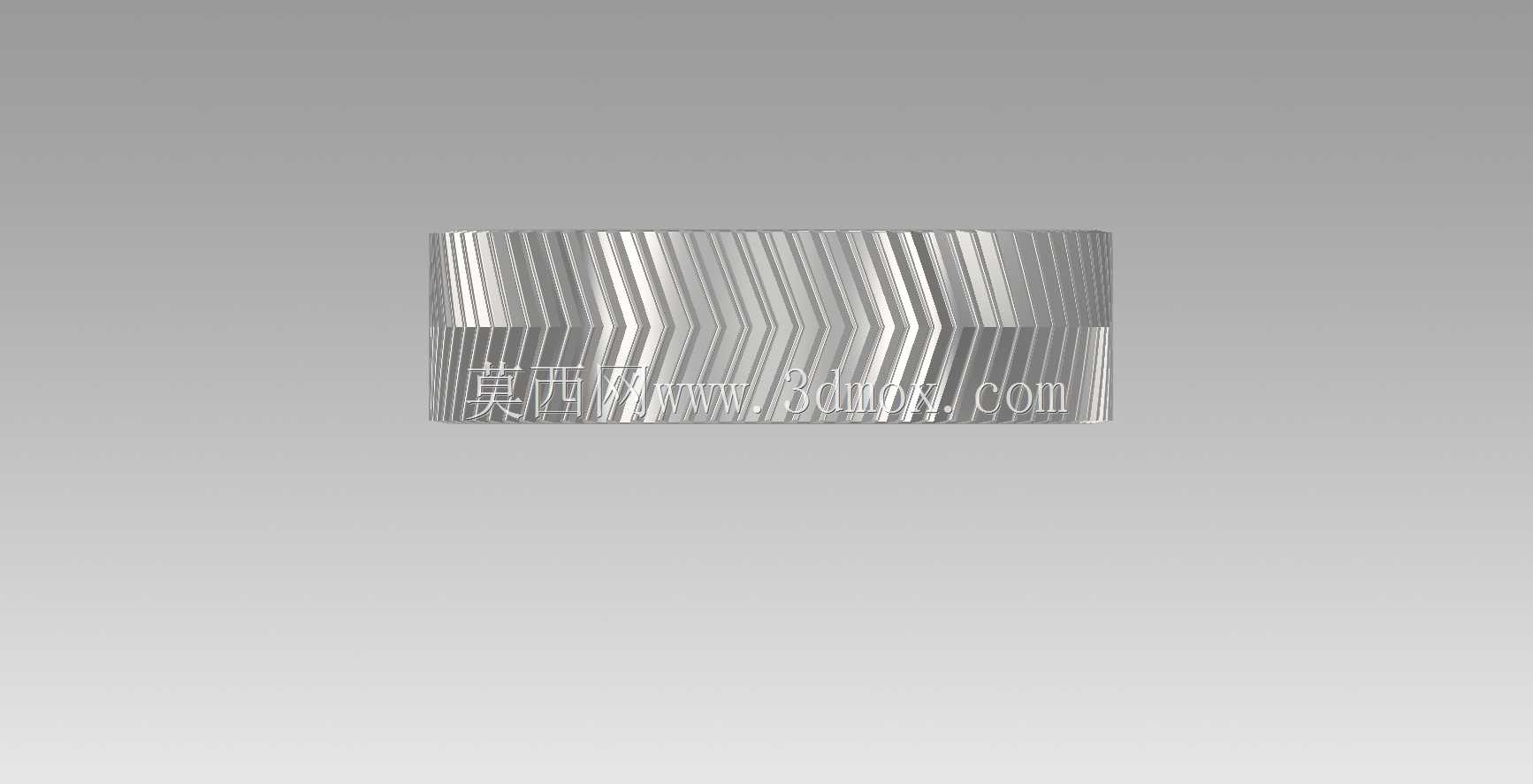

　　从结构设计逻辑来看，这套齿轮组采用两个对称旋向的斜齿拼接成人字齿形，啮合过程中轮齿是逐步进入接触再逐步脱离，不会出现直齿传动那种整齿突然撞击啮合的情况，传动噪音更低，冲击载荷更小，适合长期连续运转的重载工况。设计时需要注意两个配对齿轮的人字齿对中精度，要是旋向对称度偏差超过0.02mm，啮合过程中还是会产生残余轴向力，轻则导致轴承发热，重则出现齿面偏载磨损，缩短齿轮使用寿命。齿向的螺旋角通常设置在25度到30度之间，这个角度区间既能保证足够的齿面重合度，又不会让轴向力的抵消效果打折扣，齿面接触强度比同模数直齿提升30%左右，适合传递大扭矩的动力场景。

　　实际安装过程中，这套齿轮组的轴向定位需要靠轴肩与锁紧套配合完成，大齿轮的轮毂长度要匹配安装轴的轴段长度，轮毂内孔的公差带通常选H7/k6的过渡配合，既能保证传递扭矩时的同轴度，又方便后期检修拆卸。小齿轮的轴段要预留轴承安装位，两个支撑轴承的跨距要根据齿轮受力点的位置计算，避免轴系挠曲变形导致齿面接触不均。齿宽的设计要匹配传动功率，通常重载工况下齿宽系数取0.4到0.6，过宽的齿会因为轴系变形导致齿端应力集中，反而降低承载能力。

　　从应用场景的适配性来说，这类齿轮组不适合高速轻载的精密传动场景，因为人字齿的加工难度比普通斜齿高，对中误差带来的传动精度损失在精密传动里会被放大，但在冶金、矿山、船舶这类对承载能力要求高、对传动精度要求适中的场景里，人字齿轮组的可靠性优势非常明显。日常运维中，这类齿轮副的润滑通常采用压力喷油润滑，因为啮合区的齿面压力大，飞溅润滑的油量不足以带走啮合产生的热量，喷油口要设置在轮齿进入啮合的一侧，保证润滑油能充分进入齿面接触区，避免齿面胶合失效。

　　建模过程中需要注意齿形的生成逻辑，人字齿的齿面是两个对称螺旋角的渐开面拼接，过渡区域要做圆滑处理，不能出现尖角，否则热处理过程中过渡区会出现应力集中，导致轮齿断裂。配对齿轮的侧隙要根据工作温度调整，高温工况下侧隙要适当放大，避免热膨胀导致轮齿卡滞。齿轮的减重孔设置要在轮毂与轮缘之间均匀分布，不能影响轮体的结构强度，减重孔的边缘要做倒圆角处理，减少应力集中点。
