带自由齿结构的双齿轮啮合传动结构

项目分类:齿轮 发布时间:2022-01-21 ID:509867
  • 带自由齿结构的双齿轮啮合传动结构
  • 带自由齿结构的双齿轮啮合传动结构
  • 带自由齿结构的双齿轮啮合传动结构
  • 带自由齿结构的双齿轮啮合传动结构
  • 带自由齿结构的双齿轮啮合传动结构
  • 带自由齿结构的双齿轮啮合传动结构
  • 带自由齿结构的双齿轮啮合传动结构
  • 带自由齿结构的双齿轮啮合传动结构

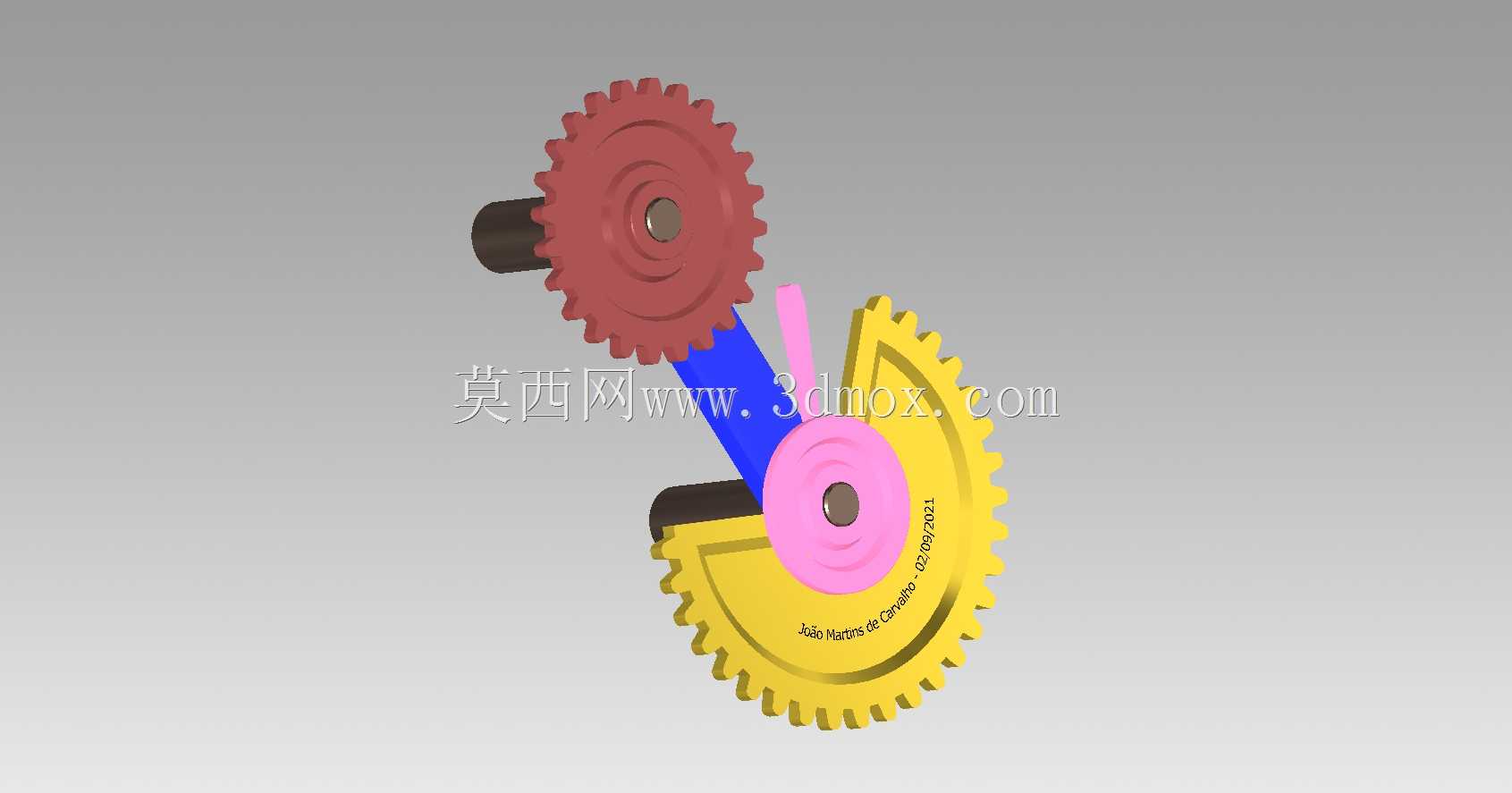

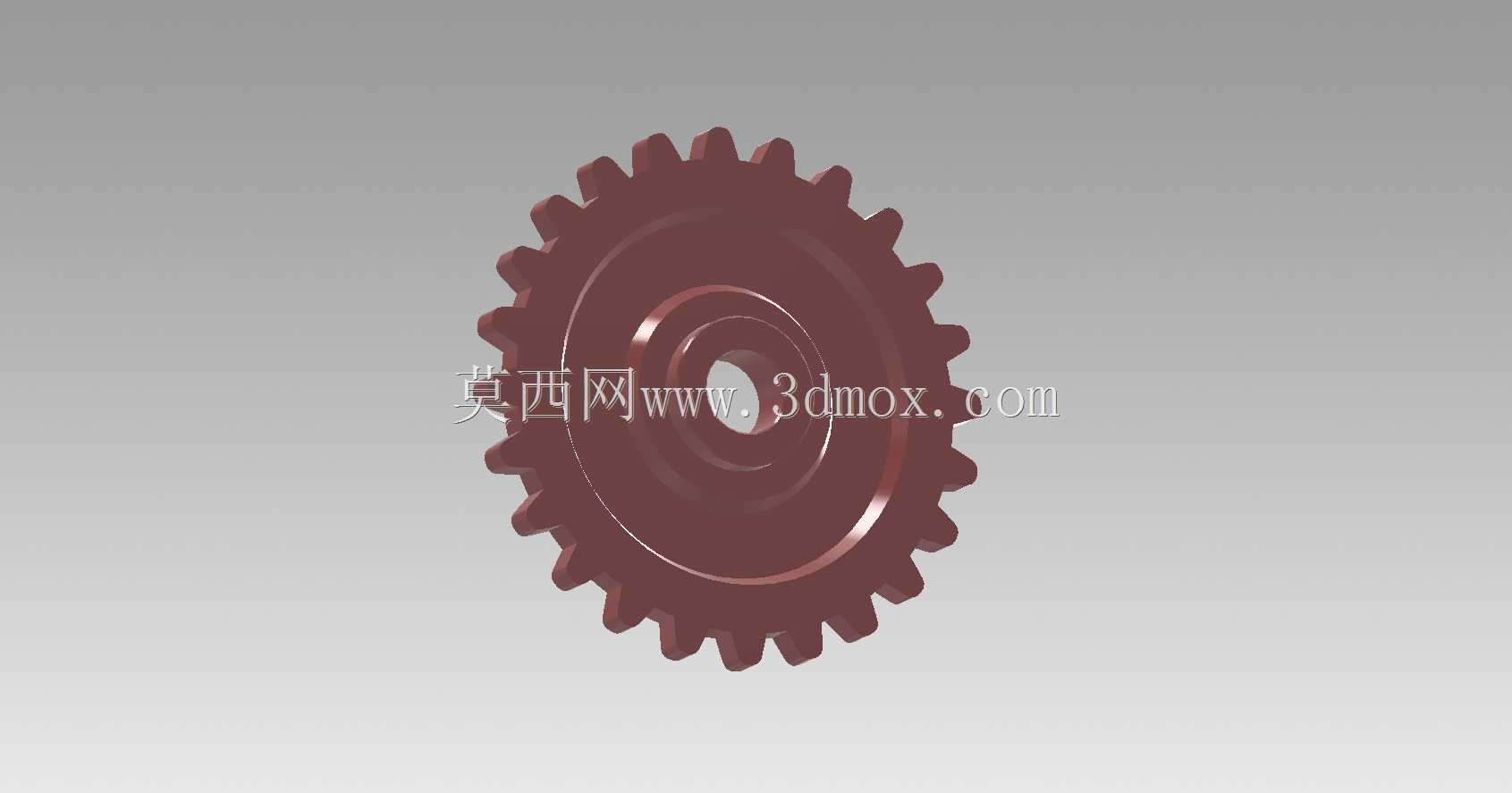

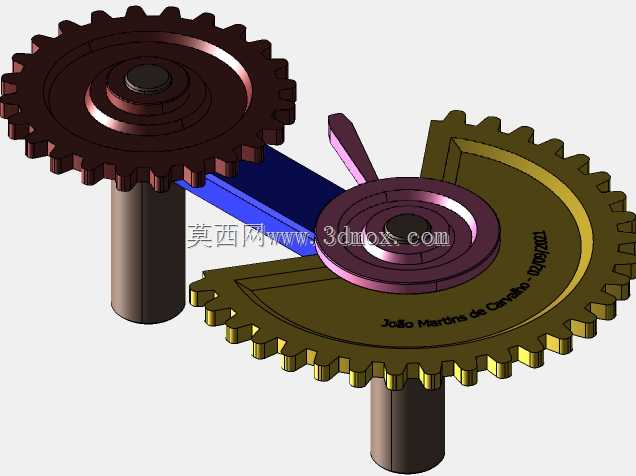

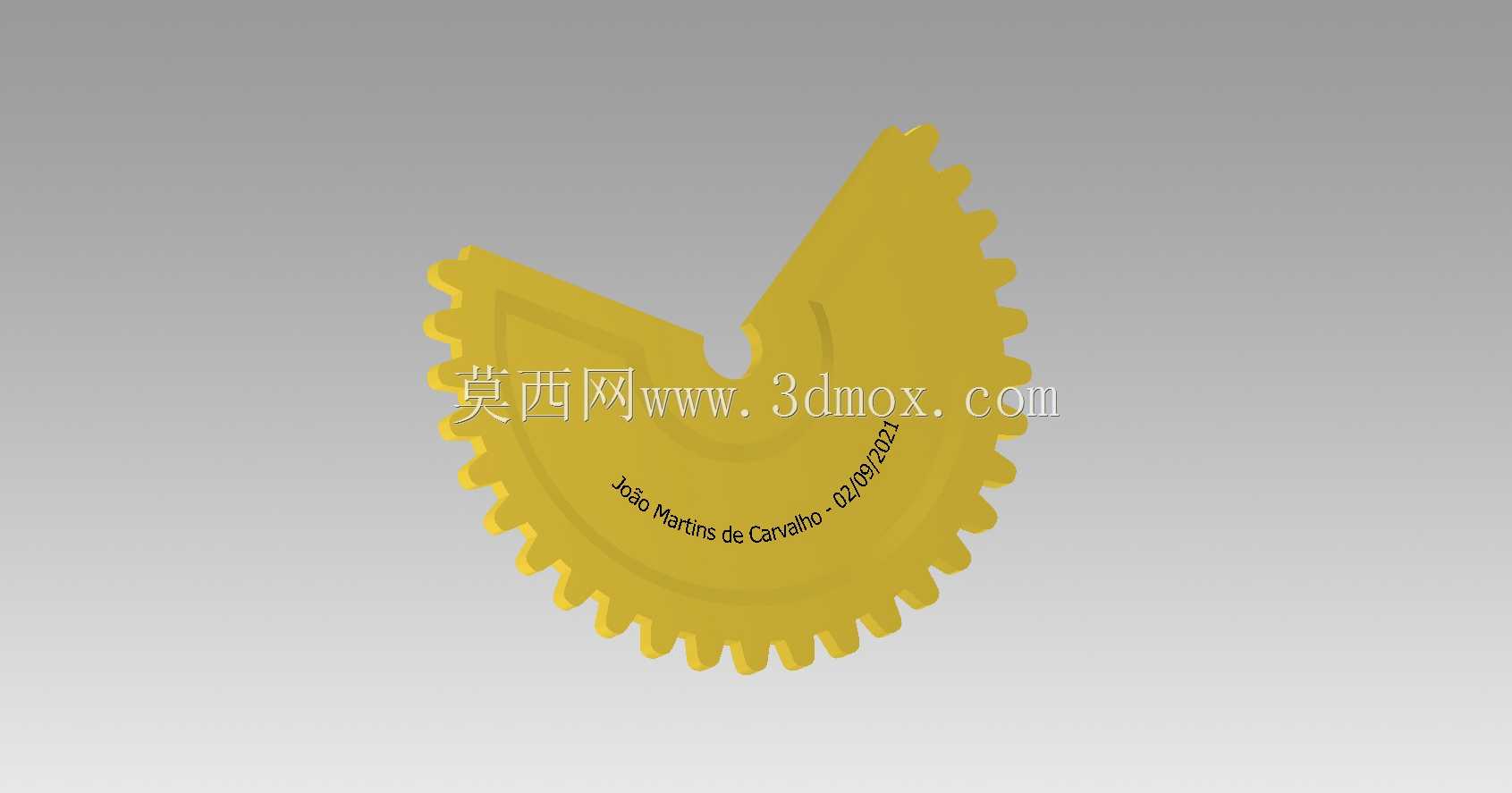

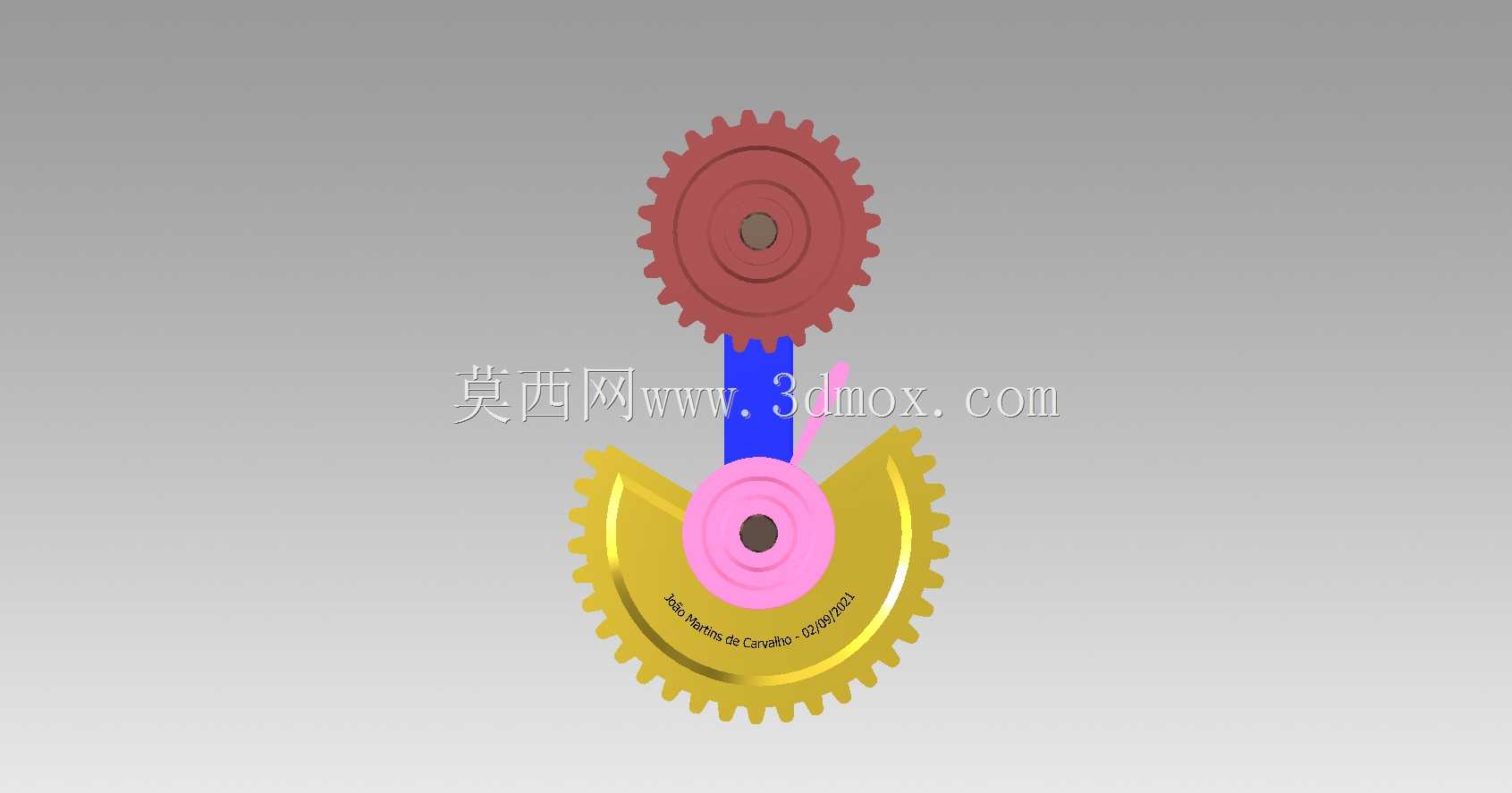

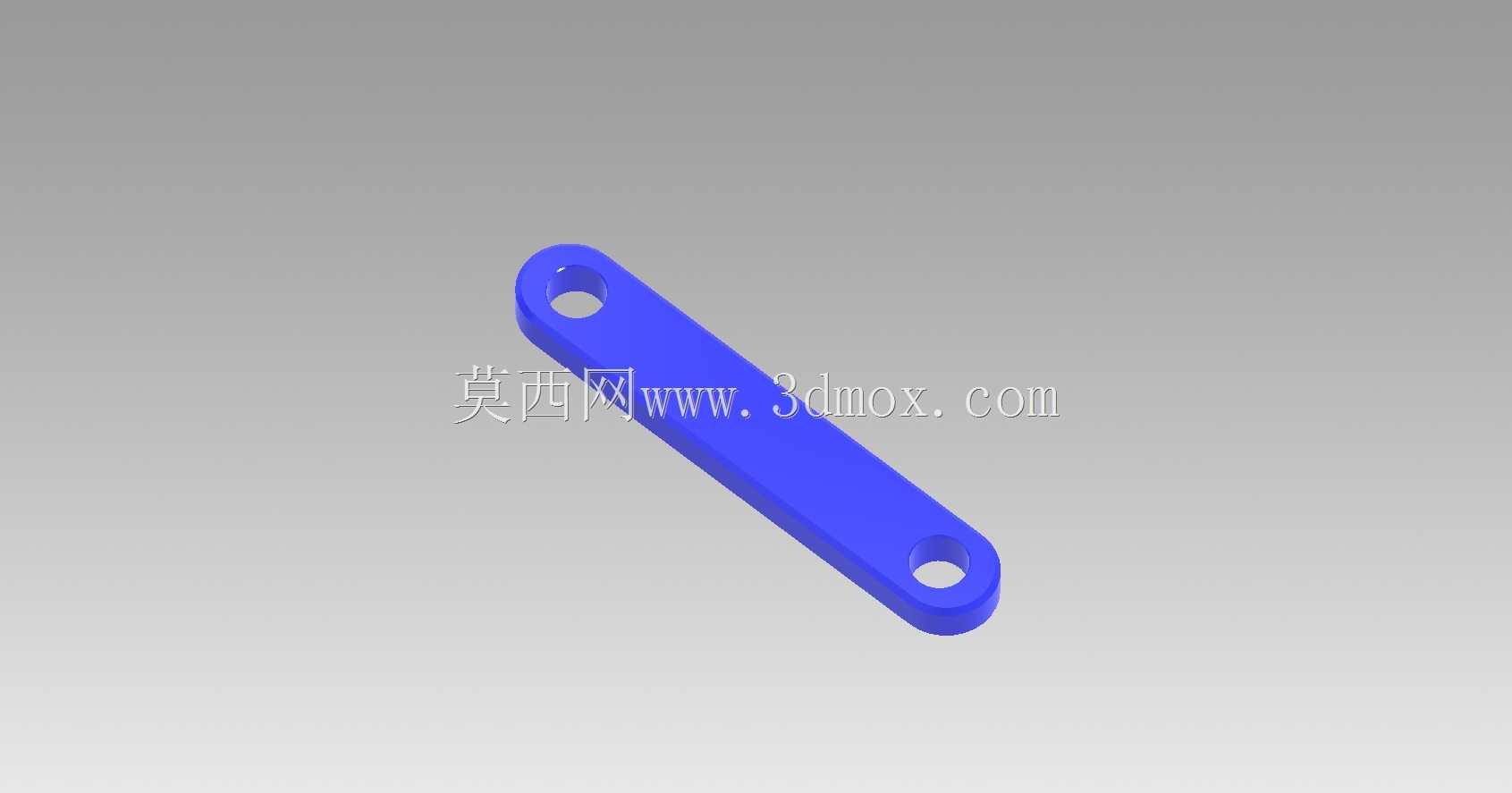

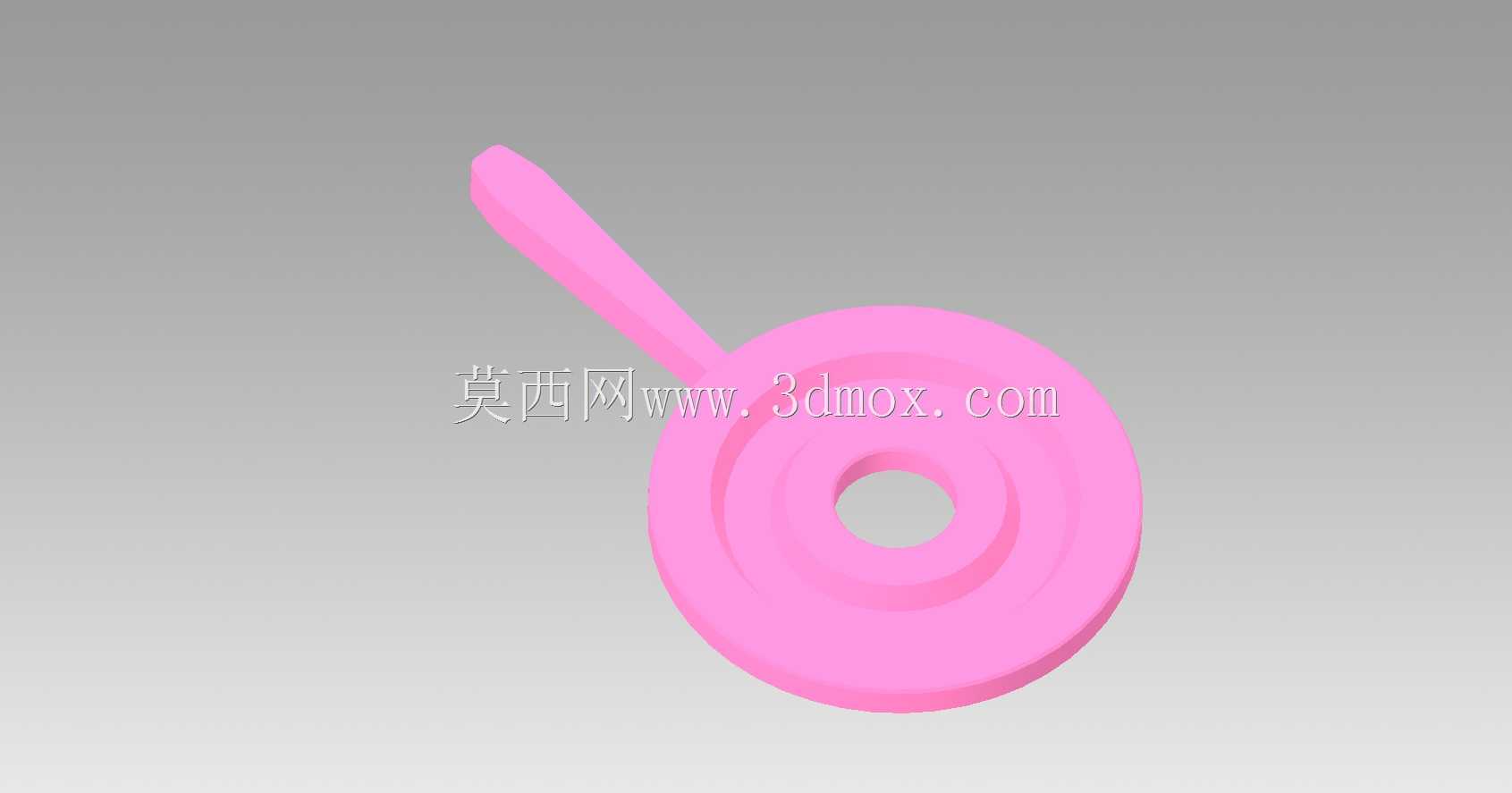

  这套带自由齿的双齿轮啮合结构,核心是通过非完整齿形与活动齿的配合,实现特定规律的间歇传动输出,在轻工送料、计数分度、简易间歇进给工位有很实在的应用场景,不需要复杂的凸轮或者槽轮结构,就能完成固定角度的步进传动需求,适合低成本的简易自动化工位改造。从结构设计逻辑来看,下方的扇形带齿构件并非整周齿轮,仅在特定扇区分布啮合齿,上方的红色齿轮为整周从动轮,中间的粉色带凸缘构件是自由齿的限位与驱动载体,蓝色杆件承担自由齿的复位与锁止作用,整套结构没有多余的冗余零件,所有构件的运动轨迹都在固定平面内,不存在空间交错的传动副,对安装座的加工精度要求相对友好,不需要多轴联动的加工设备就能完成配套机加件的生产。实际装配时需要注意,

  下方扇形齿轮的回转中心与上方从动轮的中心距要严格控制在齿形啮合的标准中心距公差范围内,偏差过大会出现卡齿或者跳齿的问题,自由齿与粉色载体的配合间隙要控制在0.02-0.05mm之间,间隙过大会导致啮合时齿形偏摆,间隙过小则会出现活动齿卡滞无法弹出复位的故障。这套结构的实际用途是实现从动轮的间歇定角度转动,当扇形齿轮的带齿区域转动到与上方齿轮啮合位置时,自由齿在粉色构件的驱动下弹出,补全啮合所需的齿形,带动上方红色齿轮转过固定角度,当扇形齿转出啮合区域后,自由齿在蓝色杆件的作用下收回,此时上下齿轮之间无啮合接触,上方从动轮保持静止状态,直到下一个啮合周期到来。从安装边界来看,整套传动结构的外轮廓最大尺寸集中在两个齿轮的径向范围内,

  轴向尺寸仅需预留三个回转构件的厚度加上两侧挡板的安装空间,不需要额外预留过大的避让空间,很适合集成在空间紧凑的小型设备内部,比如小型包装设备的送膜工位、文具组装设备的分度送料工位,都能直接套用这套传动逻辑,只需要根据实际需要的步进角度调整扇形齿的覆盖角度以及自由齿的安装位置,就能适配不同的传动比需求。建模过程中需要重点关注自由齿的运动轨迹校核,要确保自由齿在弹出和收回的过程中,不会与相邻的齿形发生运动干涉,尤其是在啮合切入和切出的瞬间,齿顶与齿槽的相对位置要反复做运动仿真验证,避免实际装配后出现打齿的问题,另外蓝色复位杆件的铰接点位置要根据自由齿的行程做优化,保证复位力的方向始终沿着自由齿的滑动方向,减少构件之间的侧向磨损,提升整套结构的使用寿命。
