多柱塞平行运动活塞组件结构设计

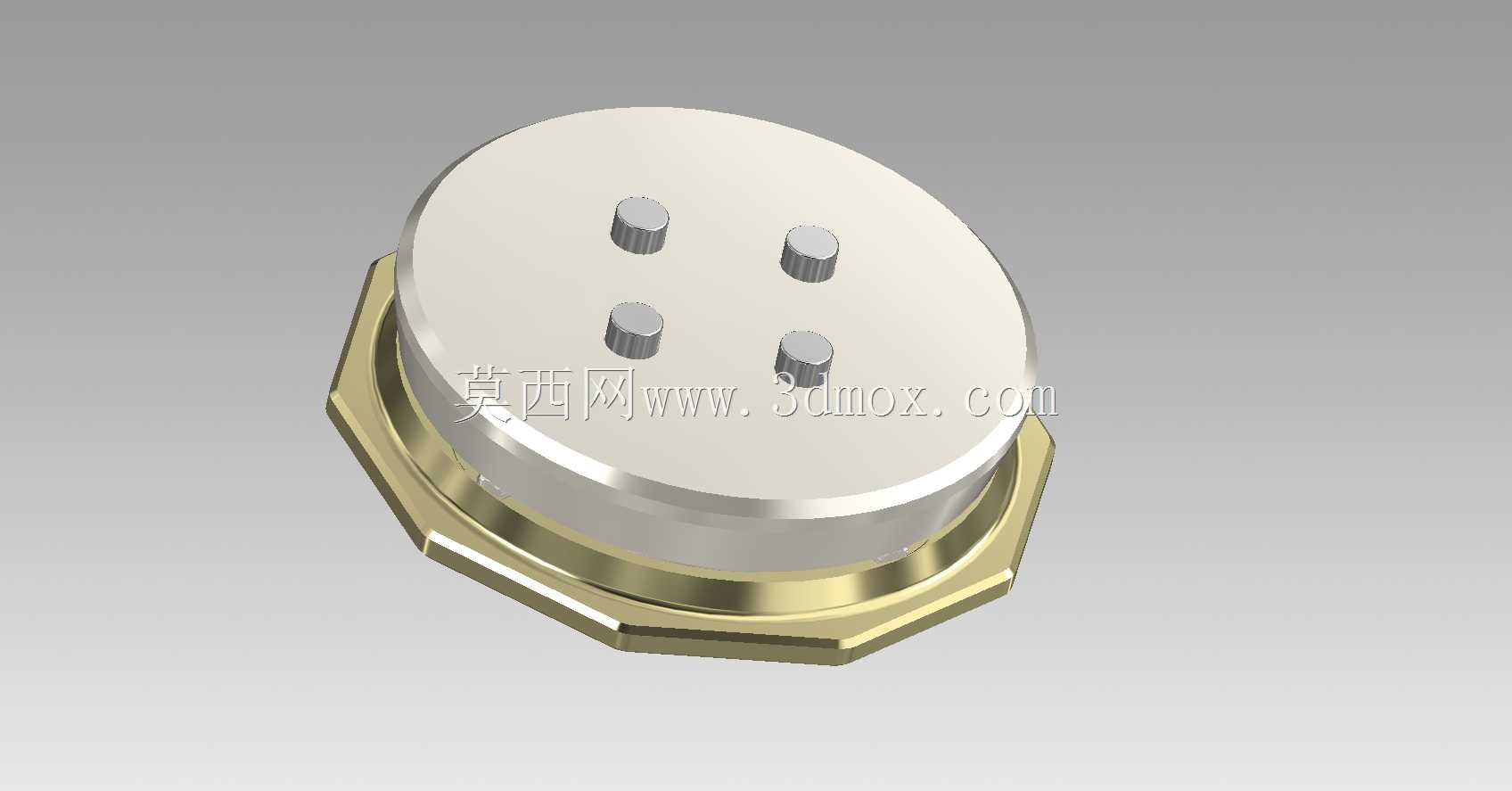

　　在流体压力控制、小流量定量输送、精密调压回路的工程场景里，这类平行活塞运动组件的应用覆盖范围极广，从实验室微量流体配比设备的执行端，到小型气动增压回路的动力输出单元，再到精密工装夹具的压力保持模块，都能见到同结构原理的构件身影。和传统单活塞往复结构不同，这套平行运动活塞采用多柱塞同步动作的设计逻辑，四个均布的小直径柱塞与主活塞本体刚性连接，运动过程中所有柱塞保持轴线平行，同步完成往复行程，避免了单活塞大直径带来的密封阻力大、启动压力阈值高的问题，在低压启动、微量输出的工况下优势十分明显。

　　从实际使用的功能层面看，这套组件的核心作用是将外部输入的直线驱动力，同步分配到四个平行柱塞上，每个柱塞对应独立的流体腔室，单次行程即可完成四路流体的同步吸入与压出，流量一致性偏差可以控制在极低范围内，适合需要多通路同步供料、同步加压的设备场景。比如多工位点胶设备的胶量输出端，采用这类平行活塞结构，不需要额外设计分流阀组就能保证每个点位的出胶量一致，减少了管路压力损失带来的流量误差，也降低了阀组卡滞、泄漏带来的维护成本。

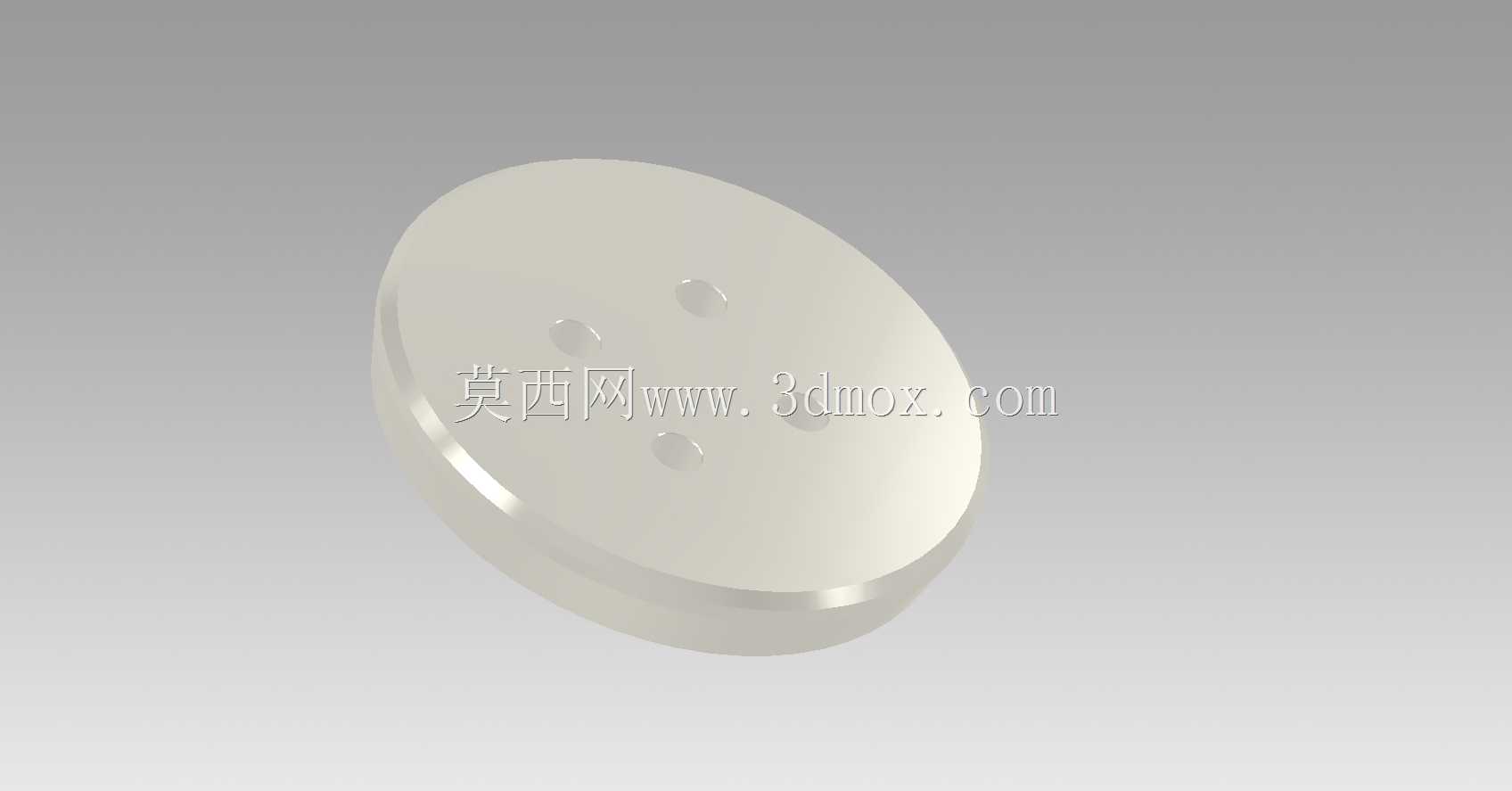

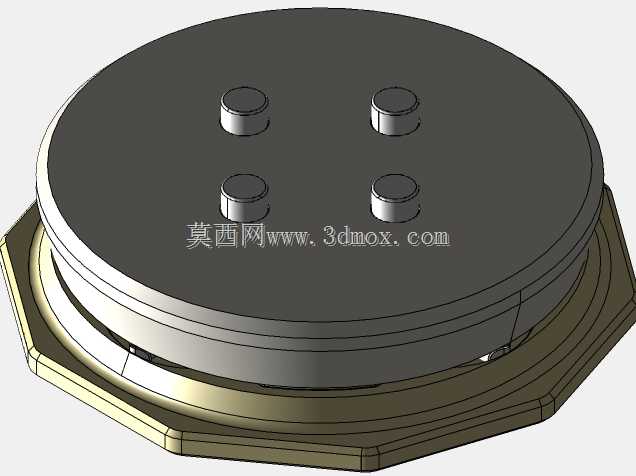

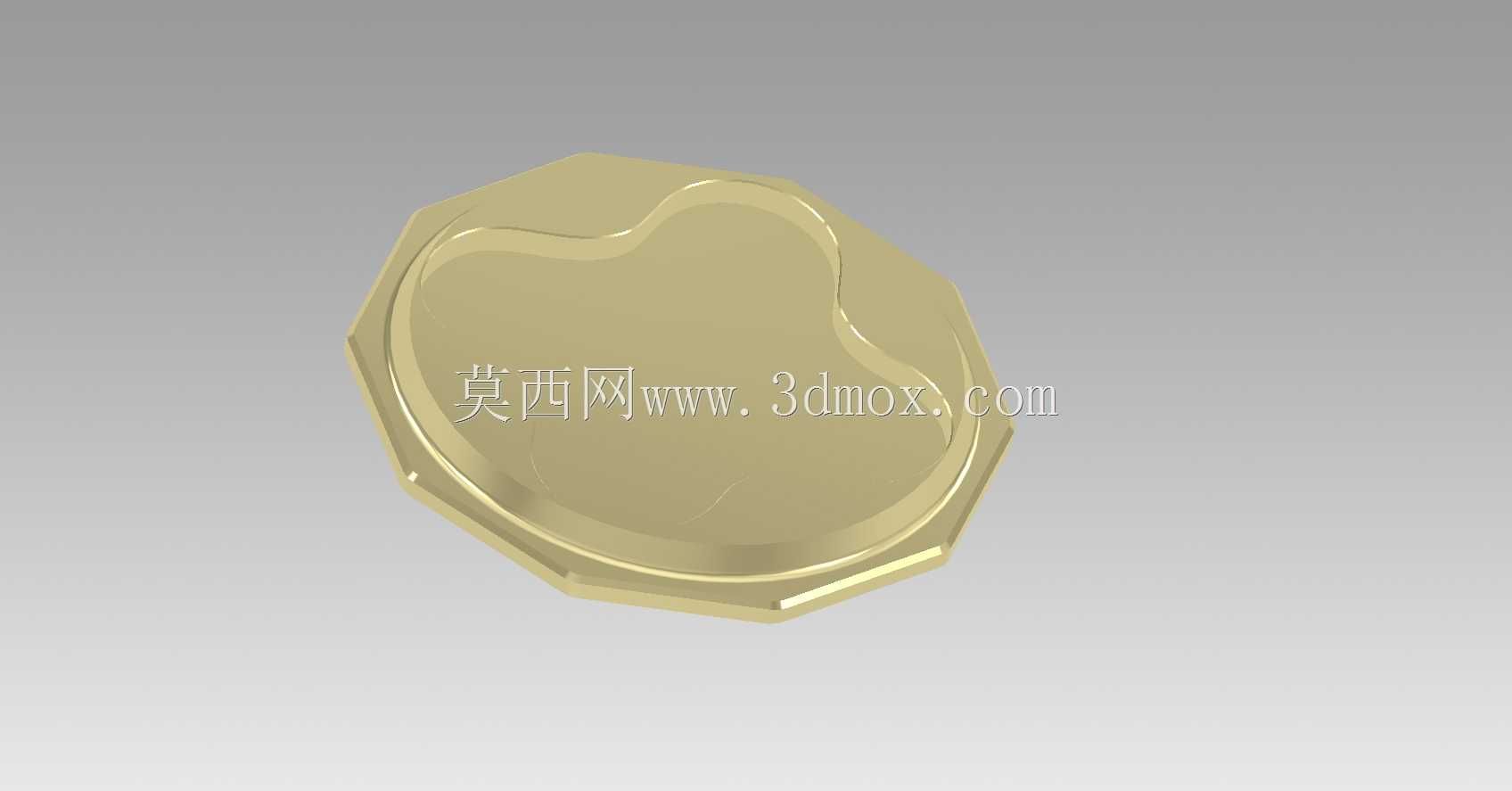

　　设计过程中首先要考虑的是运动导向的精度问题，主活塞的外圆与基座内孔采用小间隙配合，配合面的粗糙度需要控制在Ra0.8以下，既保证运动过程无卡滞，又能减少配合面的磨损，延长组件的使用寿命。基座外侧设计的八角形法兰结构，并非单纯的外观造型，而是兼顾安装定位与防转功能：安装时法兰的八个平面可以与安装座的定位面贴合，避免组件在受周向力时发生转动，同时八角形结构相比圆形法兰，拧紧安装螺栓时不需要额外的工装固定本体，装配效率更高；法兰的厚度经过受力校核，在额定工作压力下不会发生翘曲变形，保证安装面的密封性能。

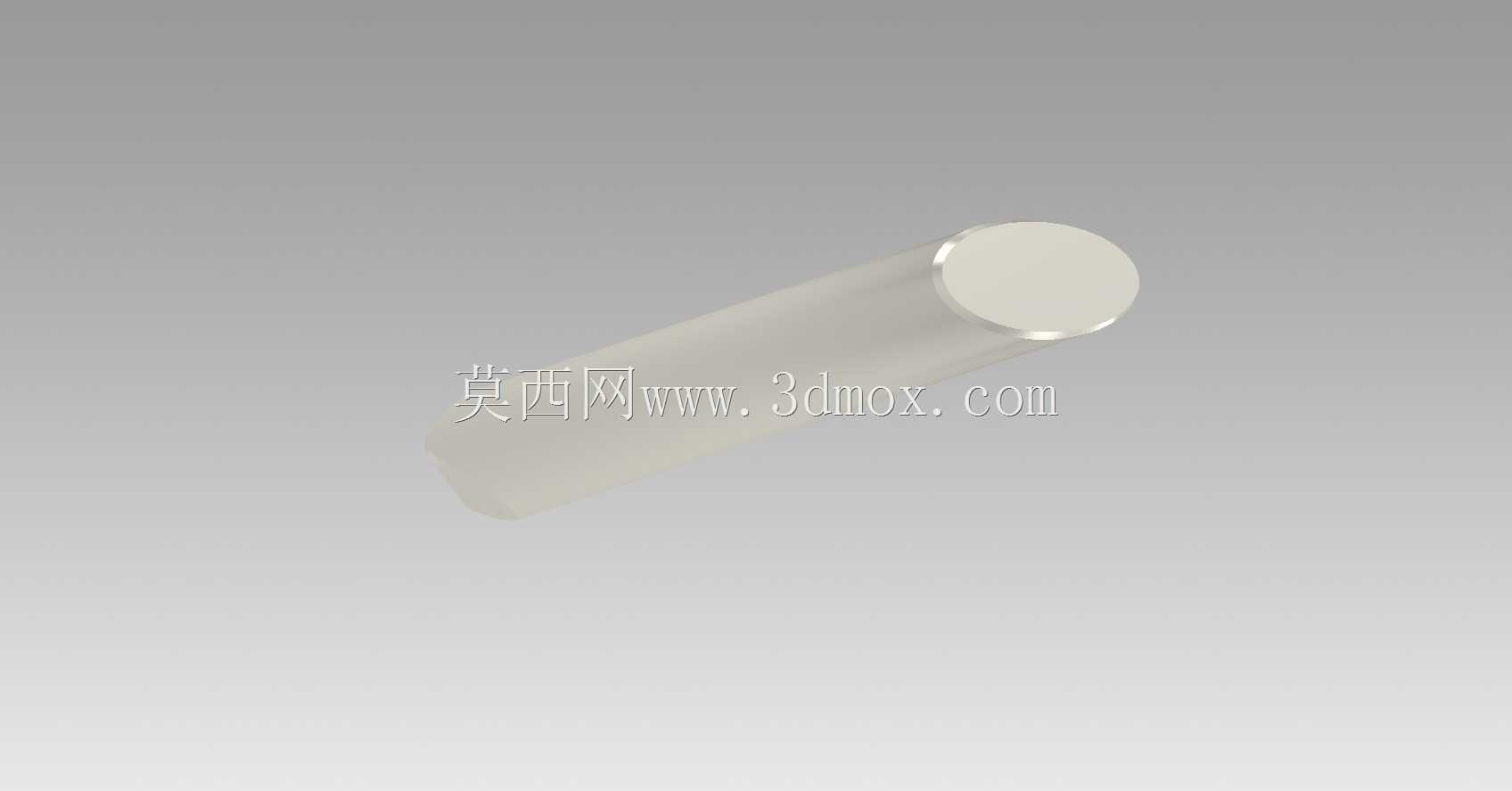

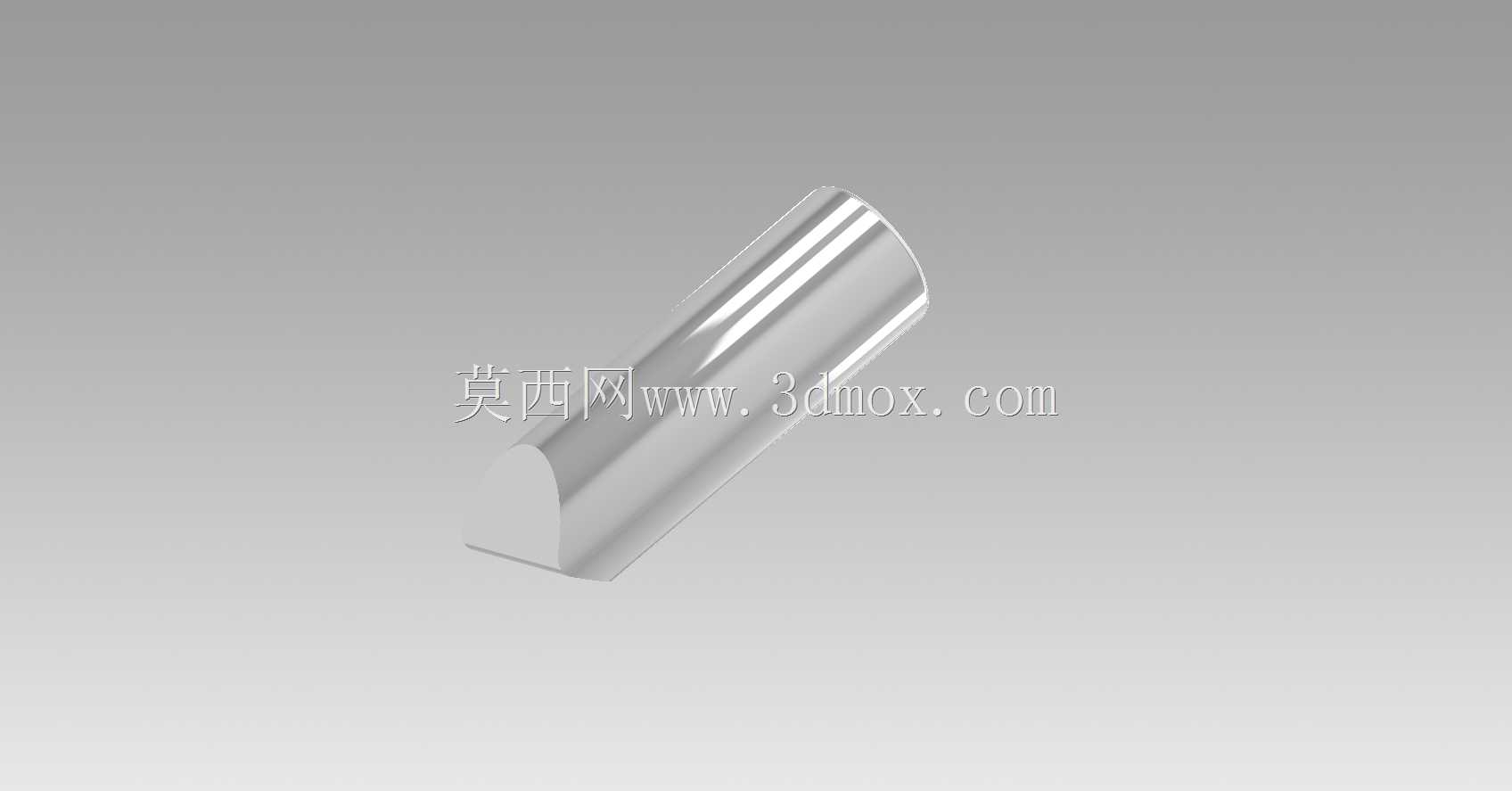

　　四个柱塞的位置度是设计中的核心公差要求，柱塞轴线与主活塞轴线的平行度公差需要控制在0.02mm以内，柱塞之间的位置度公差不超过0.015mm，否则运动过程中柱塞会与对应的腔室孔发生偏磨，很快出现密封失效、内泄漏增大的问题。主活塞上端的平面为驱动端接触面，表面做了硬化处理，硬度达到HRC45以上，能够承受驱动件反复冲击带来的磨损，避免长期使用后接触面出现凹坑导致的行程偏差。

　　安装边界方面，这套组件的轴向尺寸紧凑，法兰最大外径适配常规的标准安装孔位，不需要对现有设备的安装基座做大规模改造就能直接替换原有单活塞结构。组件的运动行程设计为短行程高频动作适配类型，往复运动频率最高可以支持每秒3次的动作循环，适合高频启停的工作场景。密封结构上，主活塞与基座之间采用组合式密封，兼顾动密封的低阻力与静密封的零泄漏，柱塞位置的密封采用泛塞封结构，在微量润滑甚至无润滑的工况下也能保持稳定的密封性能，不会因为长期静置出现密封件粘连导致的启动故障。

　　在实际选型适配时，需要注意组件的驱动端连接尺寸，驱动件的推力需要覆盖四个柱塞同时工作时的最大阻力，包括密封摩擦力、流体背压带来的轴向力，预留1.5倍以上的安全系数，避免驱动推力不足导致的行程不到位问题。另外组件的安装方向没有严格限制，水平、垂直安装都能正常工作，但垂直安装时需要考虑活塞自身重力对启动压力的影响，适当调整驱动端的预紧力，保证上下行程的输出压力一致。这套结构的拆解维护也十分便捷，拆下法兰端的固定螺栓就能将整个活塞组件从基座中取出，更换密封件时不需要复杂的专用工装，日常维护的时间成本很低，适合在连续生产的工业设备中使用，减少停机维护带来的产能损失。
