旋转水平垂直复合运动执行装配结构

　　这套复合运动执行装配结构，核心是实现旋转输入下的水平与垂直方向联动输出，在小型自动化送料、精密工位切换、轻载分度抬升类场景中有着极高的适配性，很多桌面级组装设备、小型检测工位的执行端，都会采用这类结构来缩减动力源数量，用单路旋转输入完成两个维度的动作输出，避免多电机协同带来的控制复杂度与成本抬升。从实际落地的工况来看，这类结构常被用在小零件的压装辅助工位、电子元件的引脚成型工位、小型包装线的工位转位抬升环节，负载能力适配10kg以内的轻载作业场景，动作节拍可以根据输入转速灵活调整，不需要额外增加复杂的电控逻辑，纯机械结构的传动可靠性也能适配长时间连续运转的产线需求，减少后期运维的故障点。

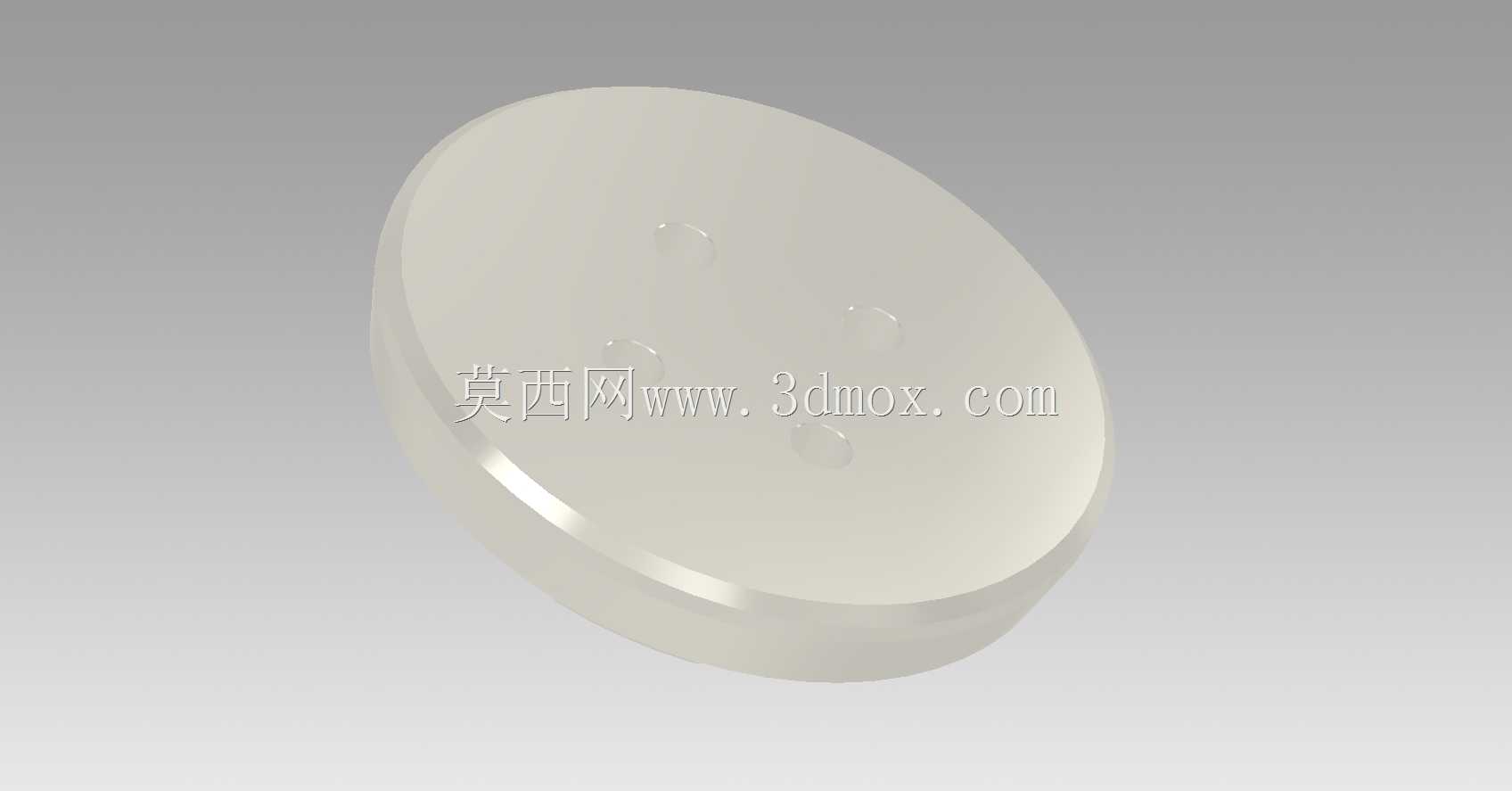

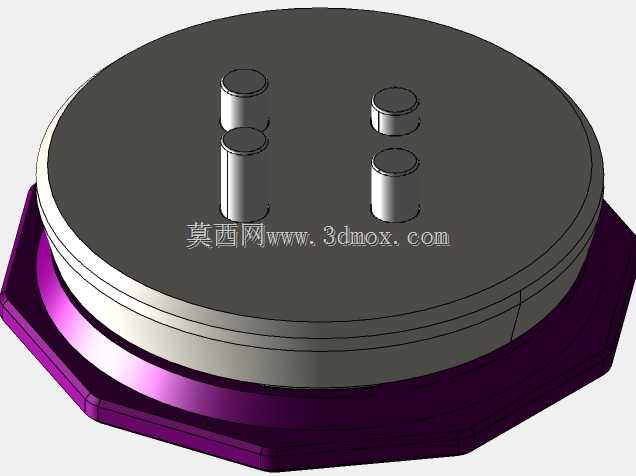

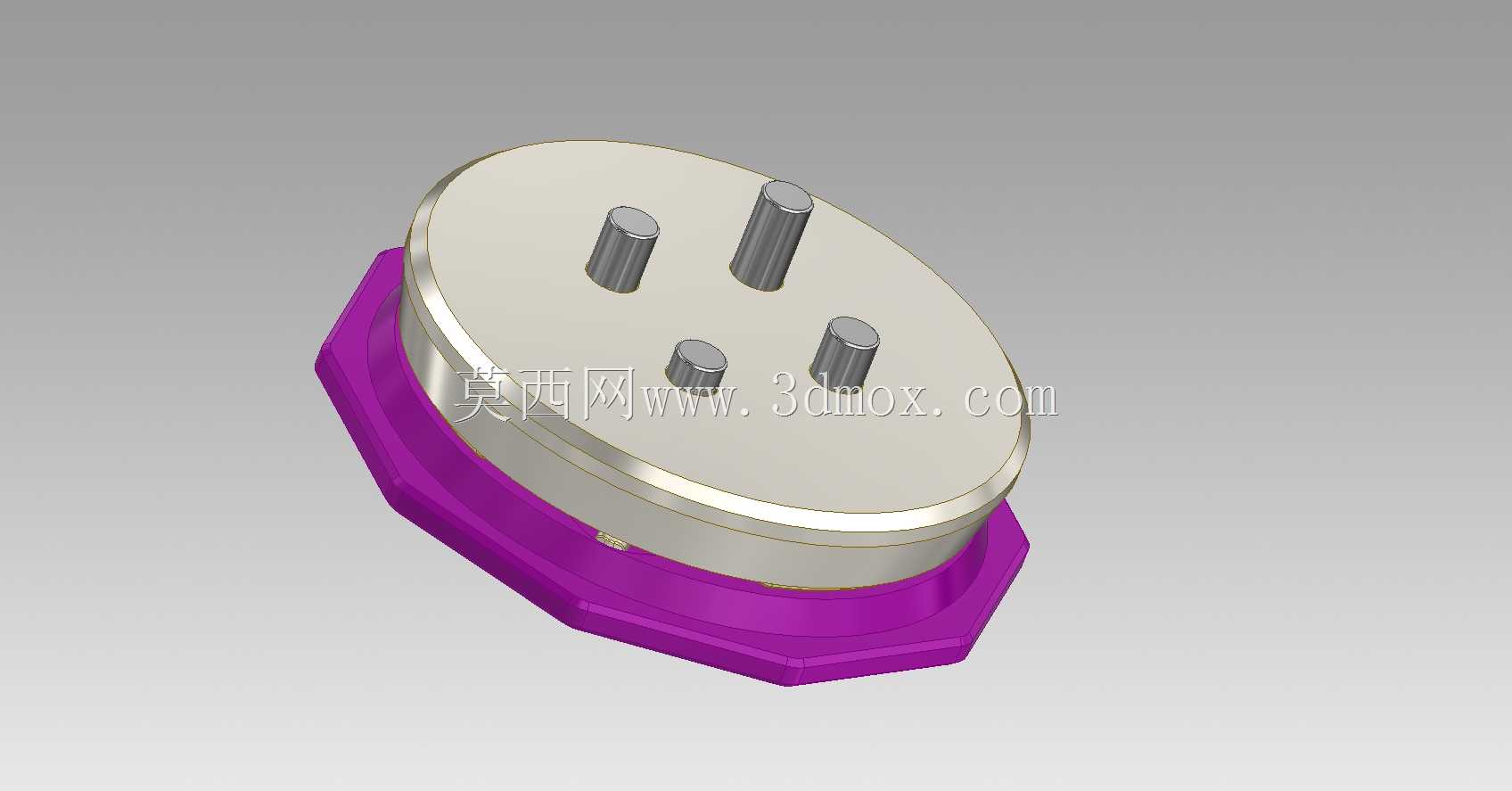

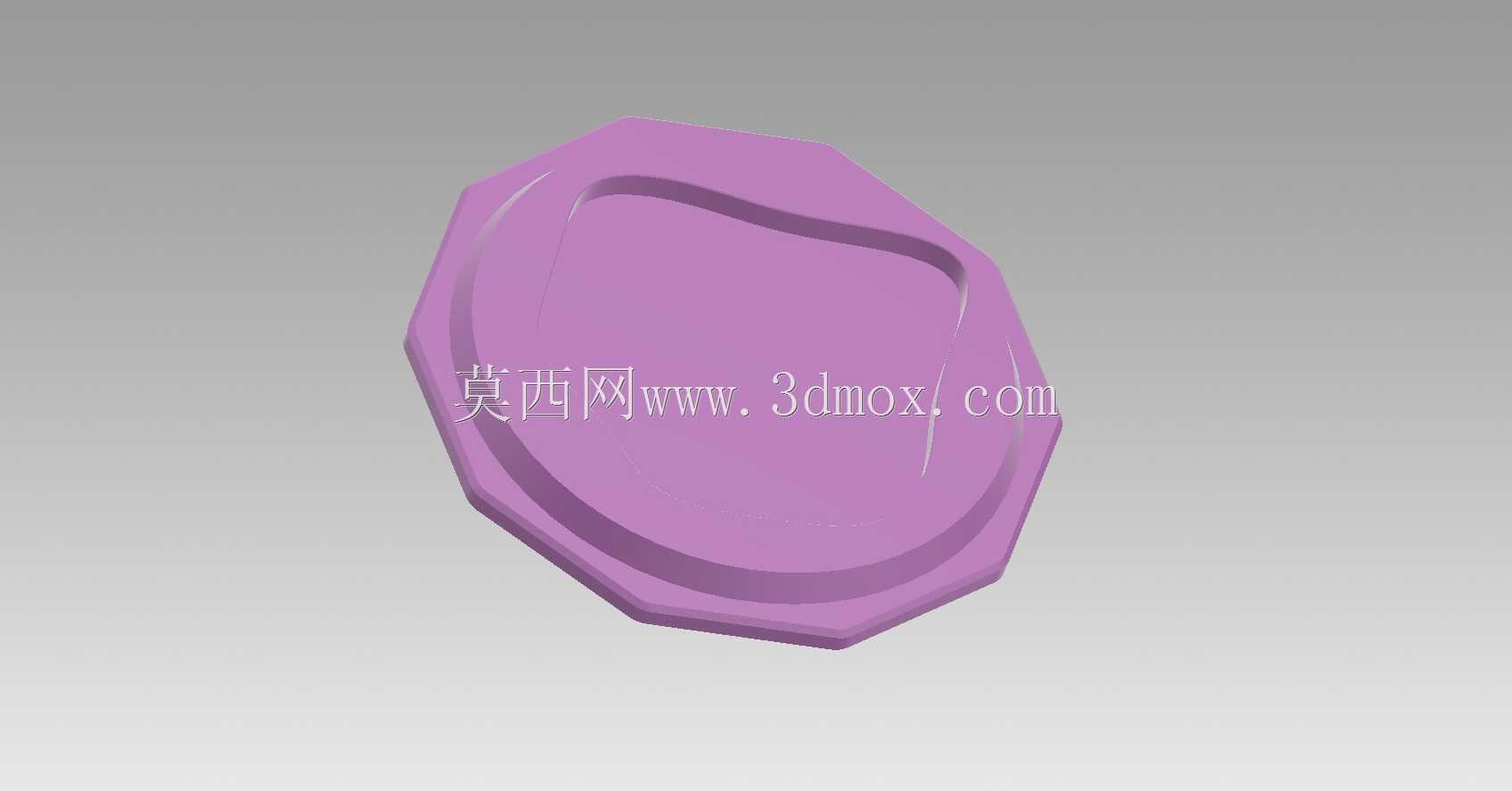

　　结构设计上，下部的紫色基座采用八边形切边外形，并非单纯的外观设计，八边形的平直边可以在安装时快速完成周向定位，不需要额外加工定位销孔就能避免基座随输入轴发生跟转，基座的底部预留了标准的安装法兰接口，可以直接固定在设备台板或者安装支架上，安装孔位采用对称分布设计，兼容不同方向的布线与管路排布需求，基座的内腔做了阶梯式容纳槽，用来放置传动转换的核心凸轮与滑块组件，槽壁的公差控制在H7级别，保证内部运动件的滑动间隙均匀，不会出现运动卡滞的问题。上部的圆形端盖通过边缘的卷边结构与基座扣合，端盖表面伸出的四根圆柱销是运动输出的执行端，四根销柱采用不等距分布？不对，是对称分布的四根圆柱销，销柱的端面做了倒角处理，方便对接外部的工装夹具，销柱与端盖的配合采用过盈压装，保证反复运动过程中不会出现松脱，端盖与内部的运动滑块刚性连接，当输入轴带动内部的圆柱凸轮旋转时，凸轮槽会同时驱动滑块完成水平方向的周向小幅转动，以及垂直方向的上下往复抬升，两个方向的运动行程通过凸轮槽的型线精准控制，水平旋转角度控制在15度以内，垂直抬升行程在10mm左右，刚好适配多数轻载工位的转位与避让需求。

　　设计过程中，首先要明确的是运动时序的匹配，水平旋转与垂直抬升的动作不能出现干涉，也就是在垂直抬升到位前，水平方向不能开始转动，垂直下降复位完成后才能进行下一次的旋转动作，这部分的时序完全靠凸轮槽的过渡段型线来保证，槽道的过渡段采用等速运动曲线，减少运动过程中的刚性冲击，避免销柱对接的工装出现位置偏移。安装边界方面，整套结构的最大外缘由下部八边形基座决定，对边安装尺寸控制在80mm，整体高度不含输出销柱为35mm，输出销柱的伸出长度为12mm，安装时需要在台板预留直径65mm的中心过孔，用来穿过底部的输入轴，输入轴采用标准的6mm直径圆轴，配合顶丝固定即可传递扭矩，不需要额外的联轴器做补偿，降低了整套机构的安装空间需求。

　　从实际使用的反馈来看，这类纯机械复合运动结构相比多动力源的电控方案，在高速小行程工况下的稳定性更突出，不会出现多轴同步误差累积的问题，日常维护只需要定期在基座内腔补充润滑脂即可，不需要复杂的参数调试，对于设备集成商来说，可以直接作为标准执行组件嵌入到现有设备中，缩短设计与组装周期。结构的材质搭配上，基座采用硬质阳极氧化铝合金材质，兼顾轻量化与耐磨性能，内部的凸轮与滑块采用轴承钢材质，表面做淬火处理提升耐磨寿命，输出销柱采用不锈钢材质，避免长时间使用出现锈蚀影响工装对接精度，端盖采用镀锌钢板冲压成型，在保证结构强度的前提下控制整体重量，减少运动过程中的惯性冲击。需要注意的是，这套结构的输入转速建议控制在120rpm以内，过高的转速会加大凸轮槽与滑块的接触应力，缩短部件使用寿命，同时在垂直输出端不要额外加装过长的力臂，避免偏载导致内部滑块出现偏磨，影响运动精度。
