轴向配流摆线液压泵核心结构三维建模

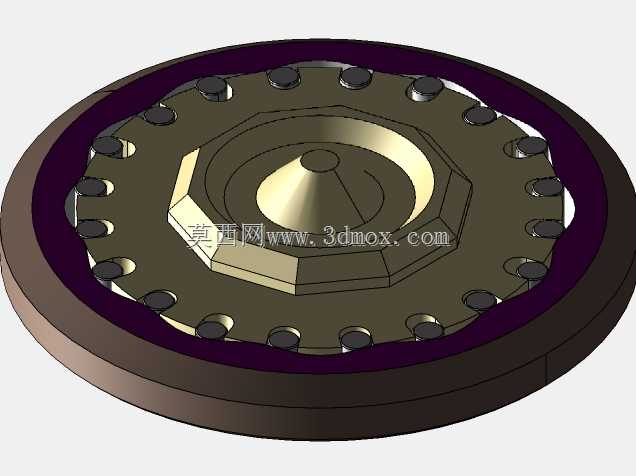

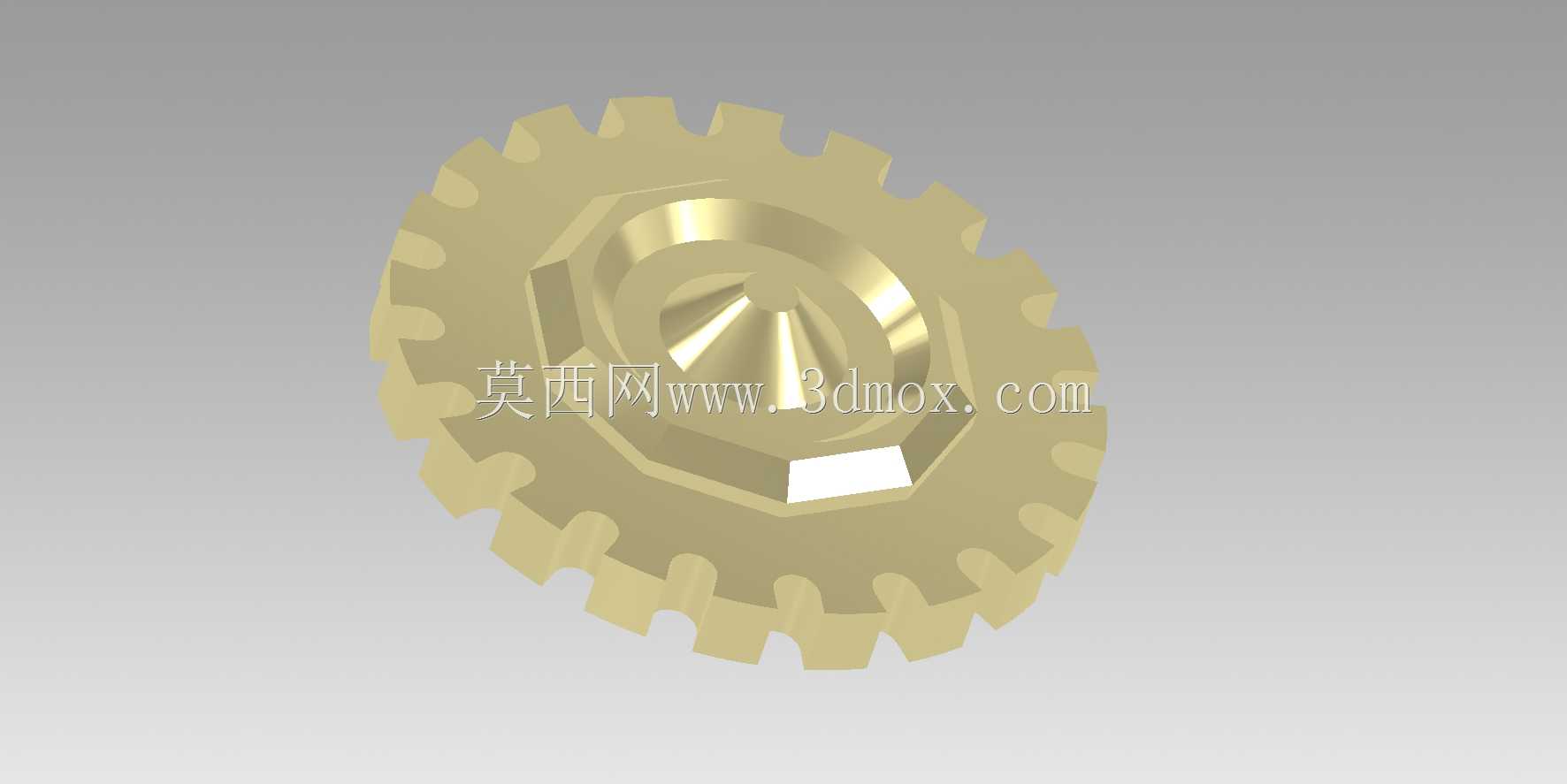

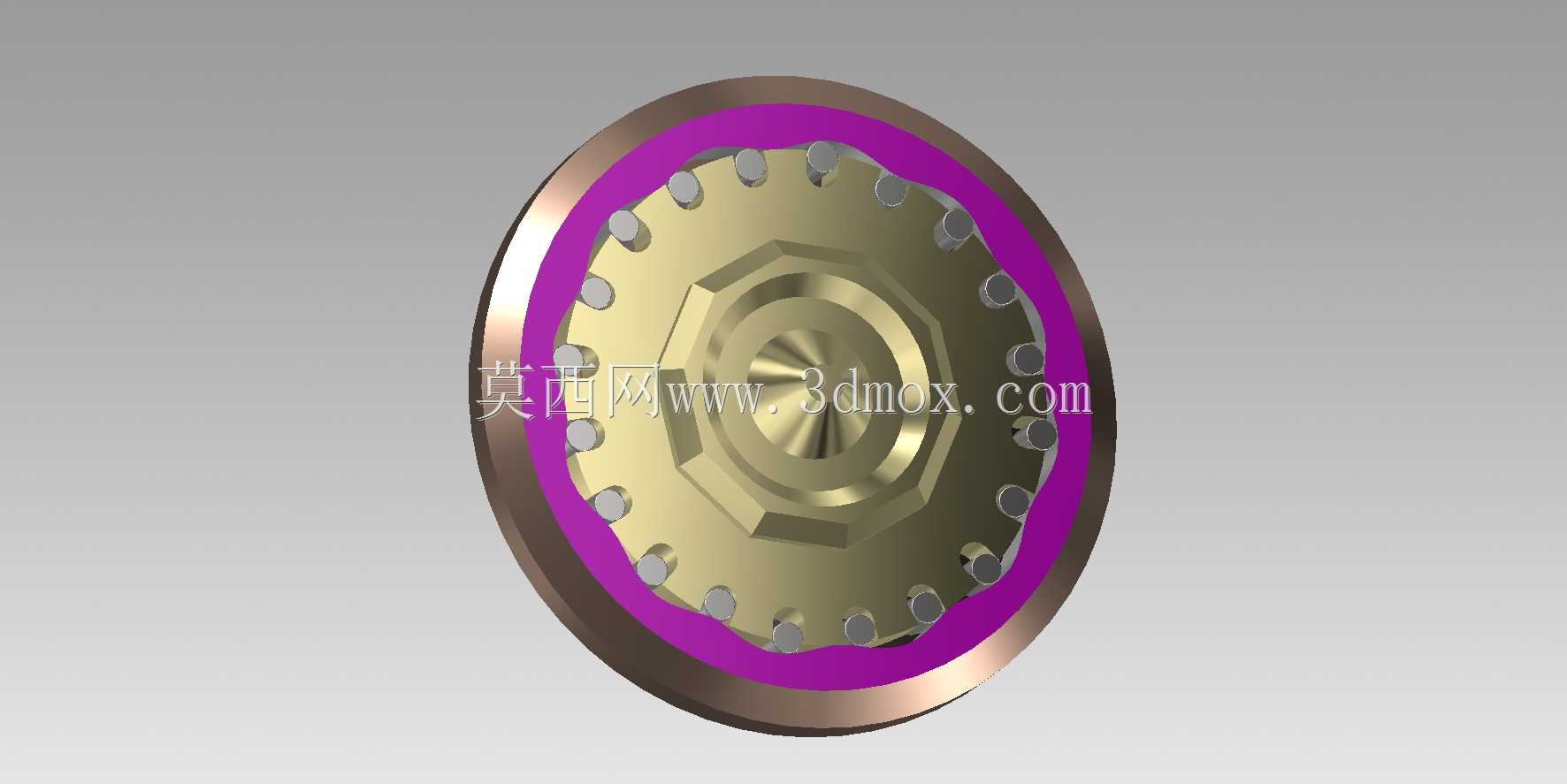

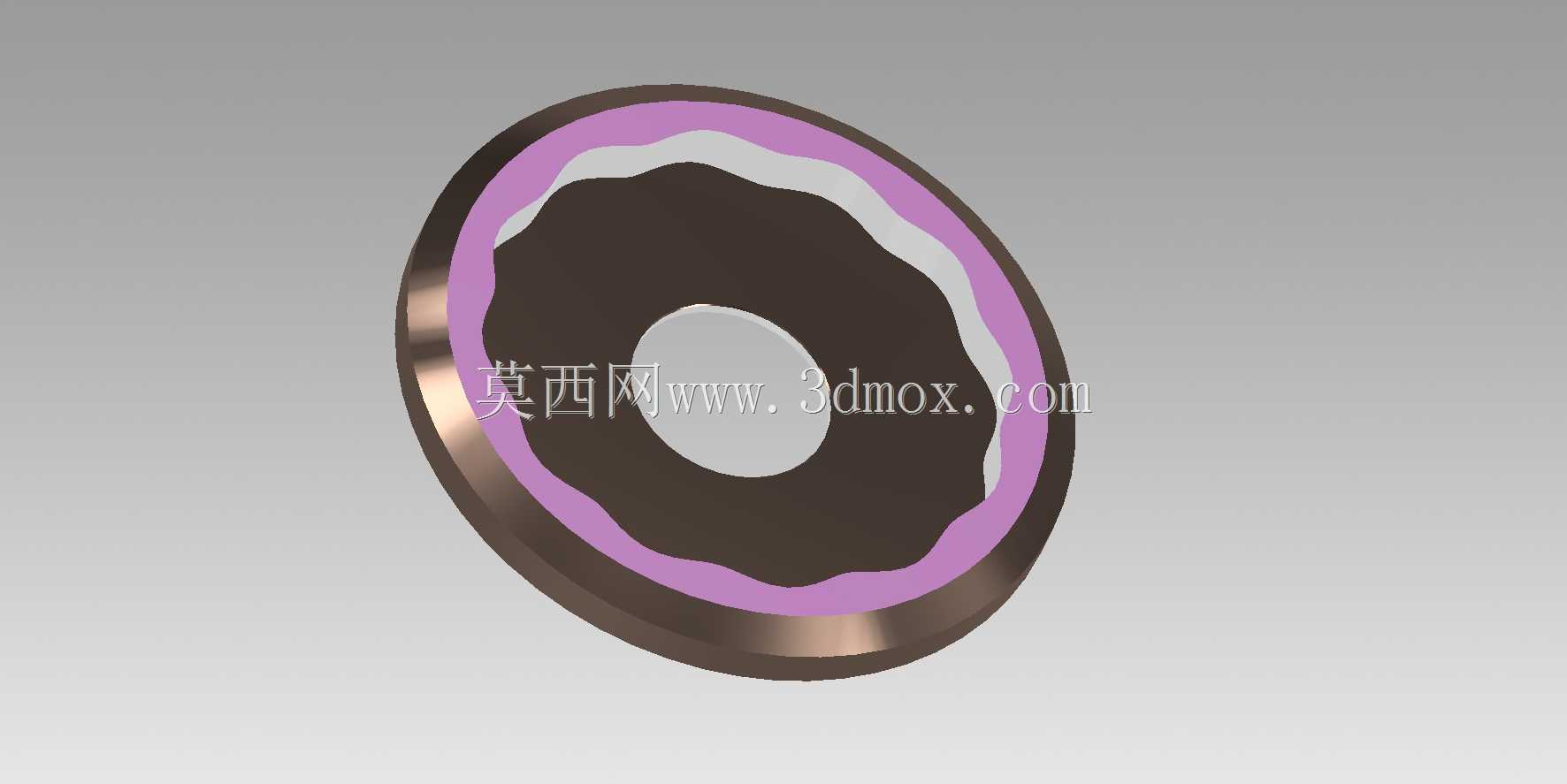

　　实际设计中壳体端面的平面度要求通常控制在0.02mm以内，止口与转子安装孔的同轴度公差不低于IT7级，才能保证转子运转时不会出现偏磨。中间的紫铜色环是配流盘的压紧定位面，实际产品中这个位置会采用铜合金或者双金属烧结材料，既要保证端面耐磨，又要在配流端面形成均匀的油膜，减少运转时的摩擦损失，配流盘上的高低压配流窗口角度需要和转子的密封腔变化节奏完全匹配，建模时要反复核对转角关系，避免出现困油现象，困油会直接导致泵运转时出现异常噪音、压力脉动增大，严重时还会造成气蚀损伤元件表面。转子部分的建模重点在齿形的参数化关联，齿数差是摆线泵的核心参数，通常内转子比外转子少一个齿，这个模型里的内转子采用六齿结构，对应外转子七齿，在工程机械、农业装备、工业液压站的动力回路设计中，这类摆线结构的液压元件常作为低压补油、润滑回路或者小型执行机构的动力源出现，相比齿轮泵它的流量脉动更小，低速工况下的容积效率表现更稳定，很多小型液压机具的动力单元都会优先选用这类结构。建模过程中首先要确认的是转子与定子的啮合轮廓，摆线转子的齿形是短幅外摆线的等距曲线，建模时不能直接用圆弧拼接近似，否则后续做运动仿真时会出现齿面干涉或者密封腔容积计算偏差，直接影响后续对泵理论流量、脉动率的仿真结果准确性。从结构来看，这个模型还原了泵的核心运动副与密封边界，最外侧的金属壳体是安装定位的基准，安装止口的同轴度、端面的平面度直接决定泵装配后的泄漏量，

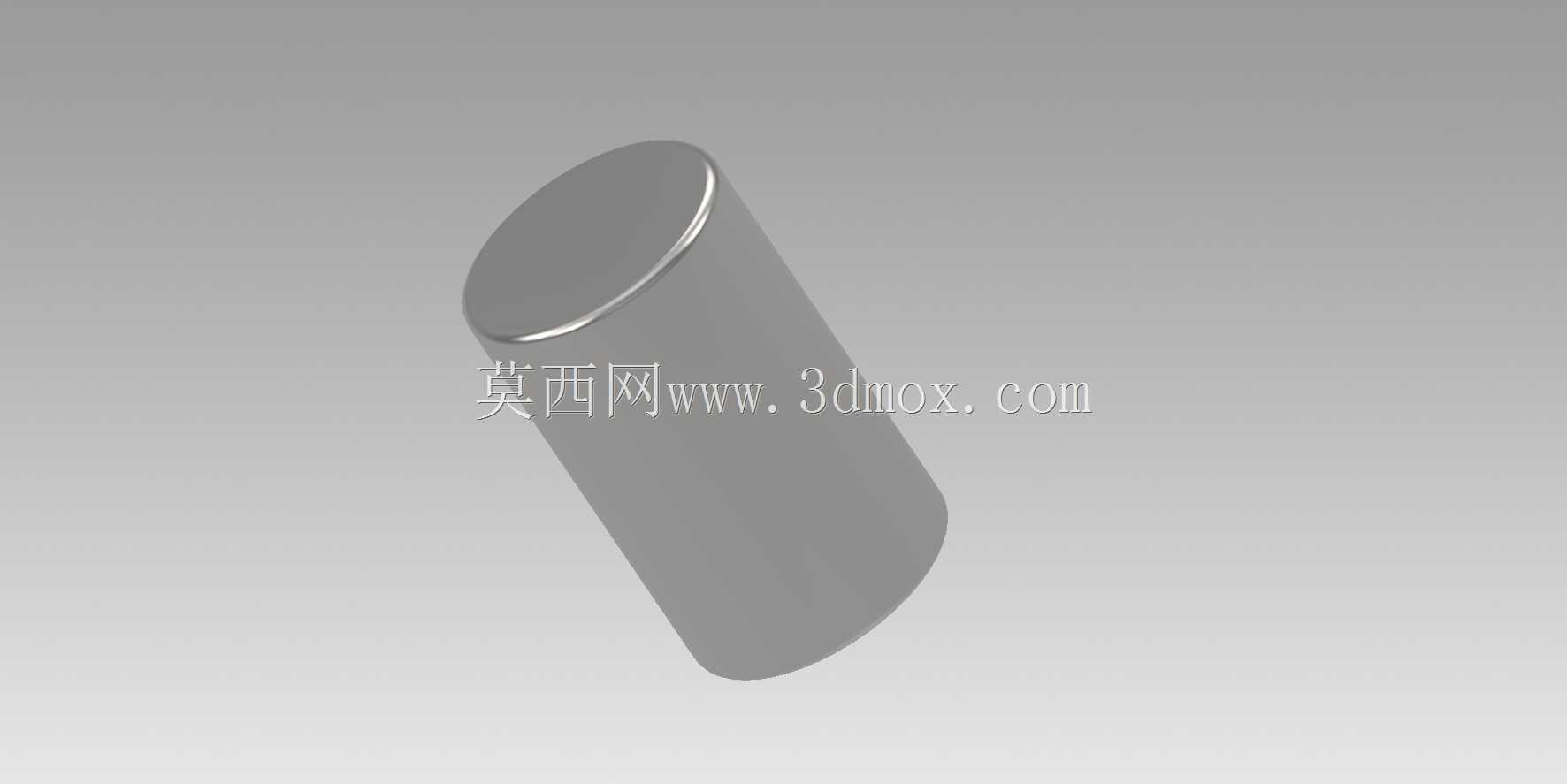

　　这种参数搭配在小排量泵里比较常见，既能保证单位体积的排量足够，又能控制转子的加工难度，内转子中间的内花键结构是和驱动轴连接的部位，花键的定心方式采用大径定心，配合公差选H7/h6，保证驱动轴的扭矩可以平稳传递到转子，不会出现传动间隙导致的冲击。外围均匀分布的小圆柱孔是外转子的定位销孔？不对，实际这类结构里外转子是浮动安装在壳体内腔的，这些小孔是壳体上的通油孔，用来将转子工作腔的油液引导到配流窗口，同时也可以起到泄漏油回油的作用，避免外转子背压过大导致卡滞。做这类液压元件建模的时候，不能只做外观结构，必须把各个密封腔的容积变化逻辑做对，后续如果要做CFD流场仿真或者运动学仿真，才能得到准确的结果，比如不同转速下的输出流量、

　　不同压力下的内泄漏量，这些参数都是选型时的核心依据。安装边界方面，这类小排量摆线泵通常采用法兰安装，安装孔的位置度要控制在0.1mm以内，进油口和出油口的通径需要根据额定流量匹配，通常流速控制在2-3m/s，避免通径过小导致吸油阻力过大，出现吸空现象。实际应用中，这类泵经常用在机床的润滑系统、工程机械的操纵系统、农业机械的液压悬挂系统里，因为它的抗污染能力比柱塞泵强，结构简单维护方便，成本也更低，虽然额定压力通常在16MPa以内，比不上高压柱塞泵，但在很多中低压工况下完全可以满足使用需求。建模时还要注意各个运动部件之间的间隙设置，转子与壳体之间的径向间隙、配流盘与转子端面的轴向间隙，这些间隙直接决定泵的容积效率，

　　间隙太小会导致运转时卡滞，间隙太大会导致内泄漏过大，效率下降，通常轴向间隙控制在0.01-0.03mm，径向间隙控制在0.02-0.04mm，根据不同的工作介质和温度范围做适当调整。另外，外转子和壳体之间的配合要选间隙配合，保证外转子可以在油压作用下微量浮动，自动补偿磨损间隙，延长泵的使用寿命。很多新手建模的时候容易忽略这些配合间隙，直接把零件做成零间隙贴合，实际生产出来的产品根本无法装配，或者运转很短时间就会因为热胀出现卡滞故障。这个模型的结构还原度比较高，各个核心部件的装配关系都准确体现，既可以作为液压原理教学的演示模型，也可以作为液压系统设计时的选型参考模型，还可以在做整机液压系统三维布局时直接调用，检查安装空间是否存在干涉，进回油管路的布置是否顺畅。
