摆线式液压动力转换单元结构设计

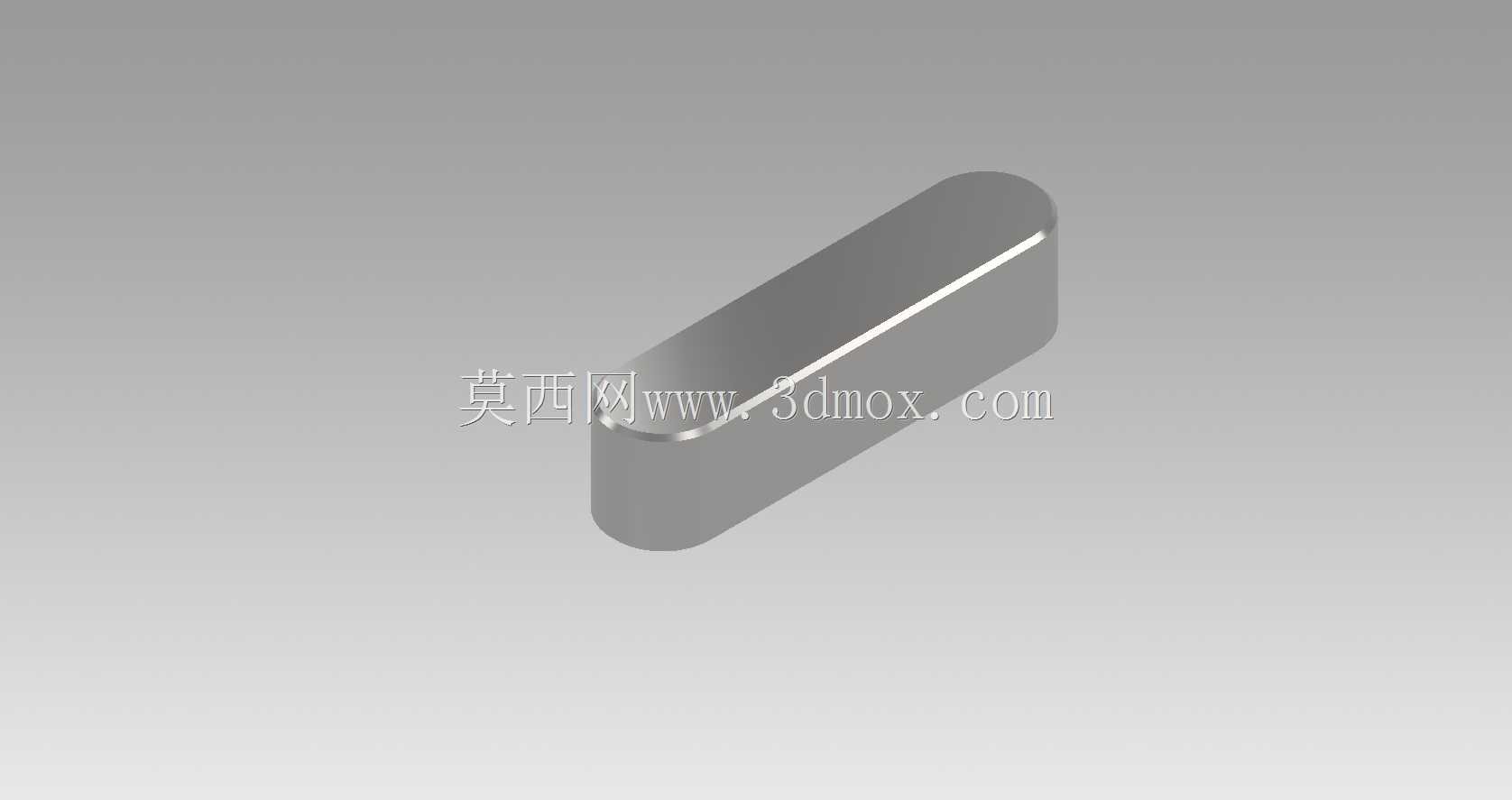

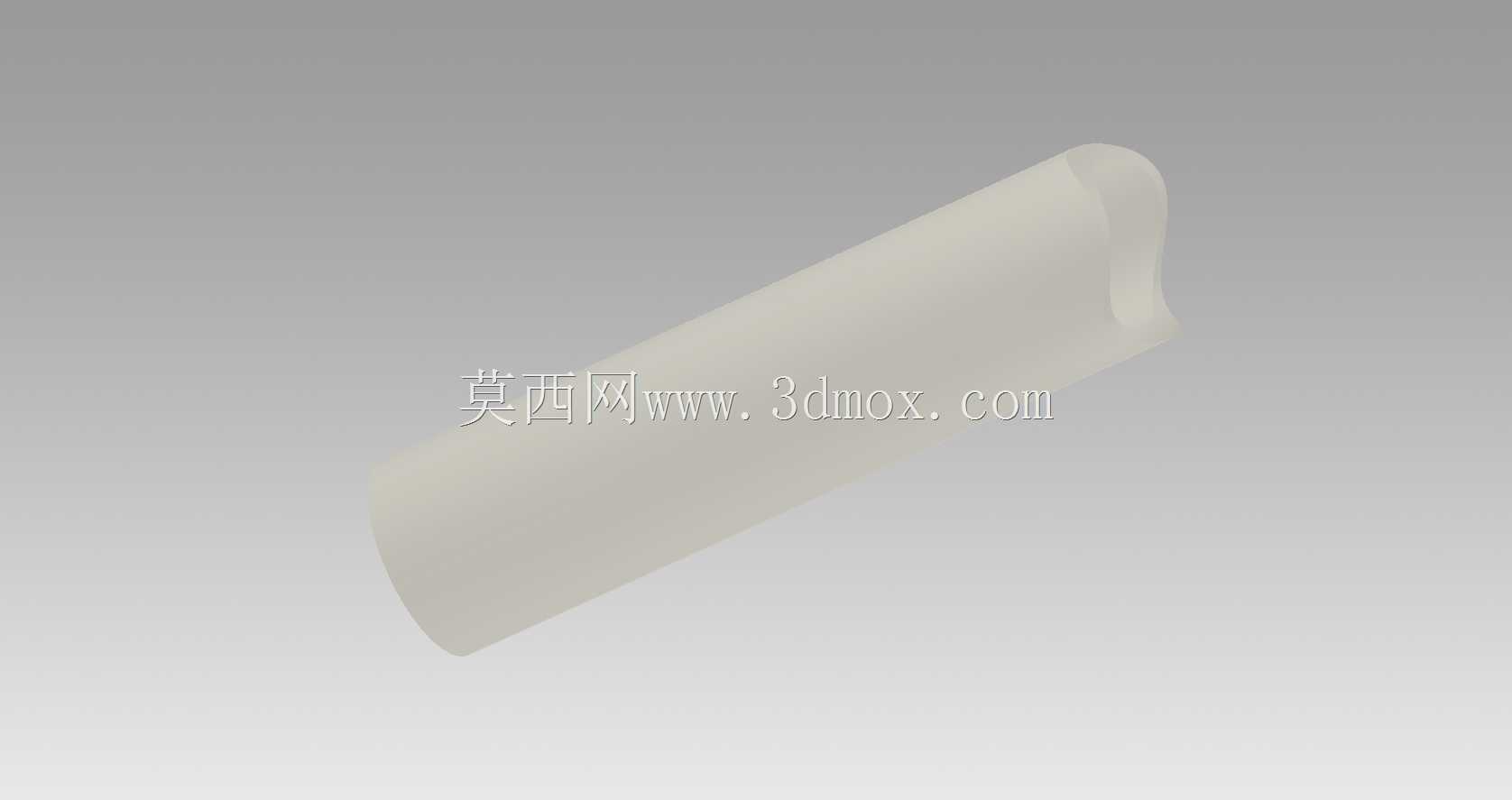

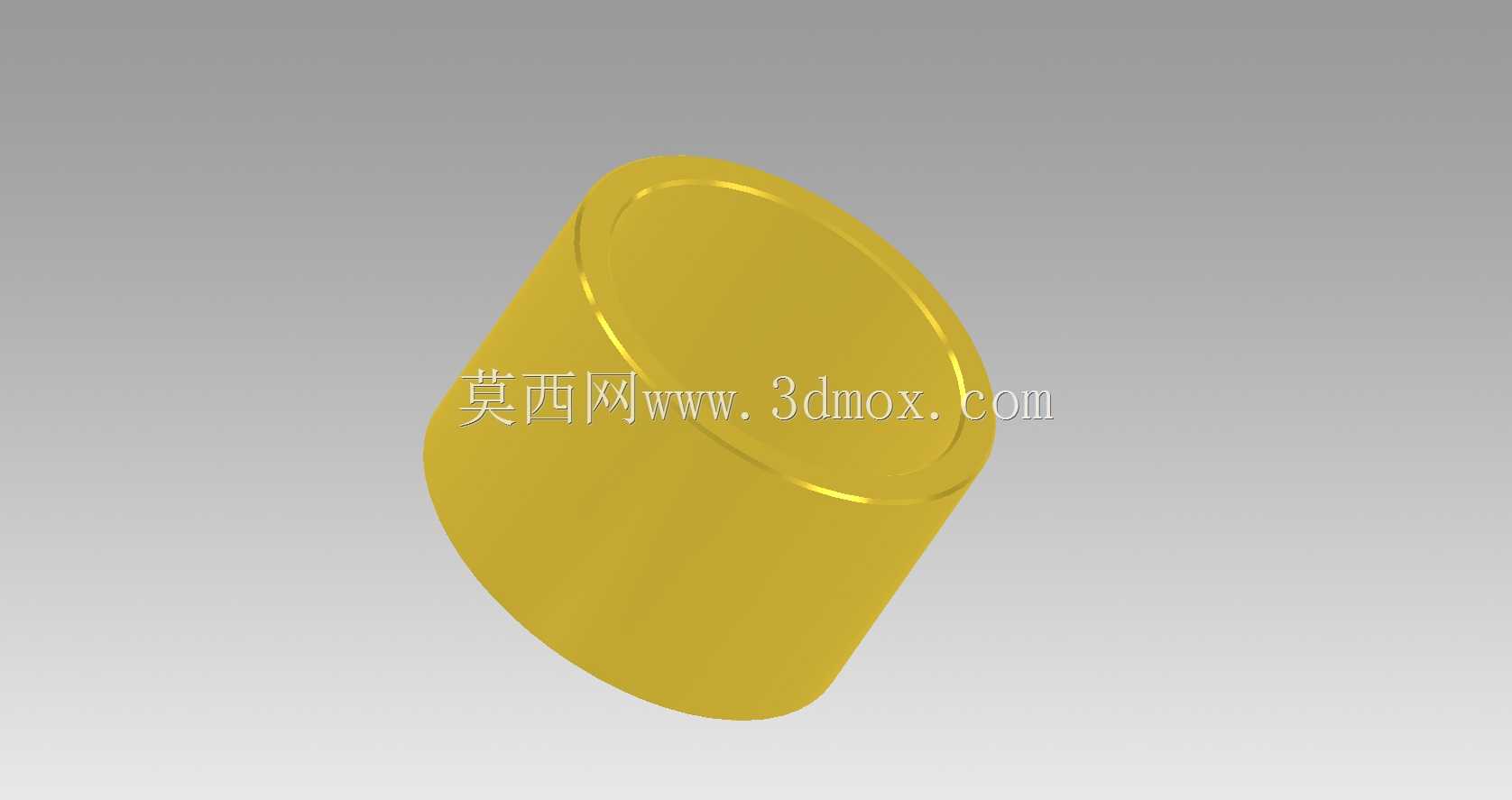

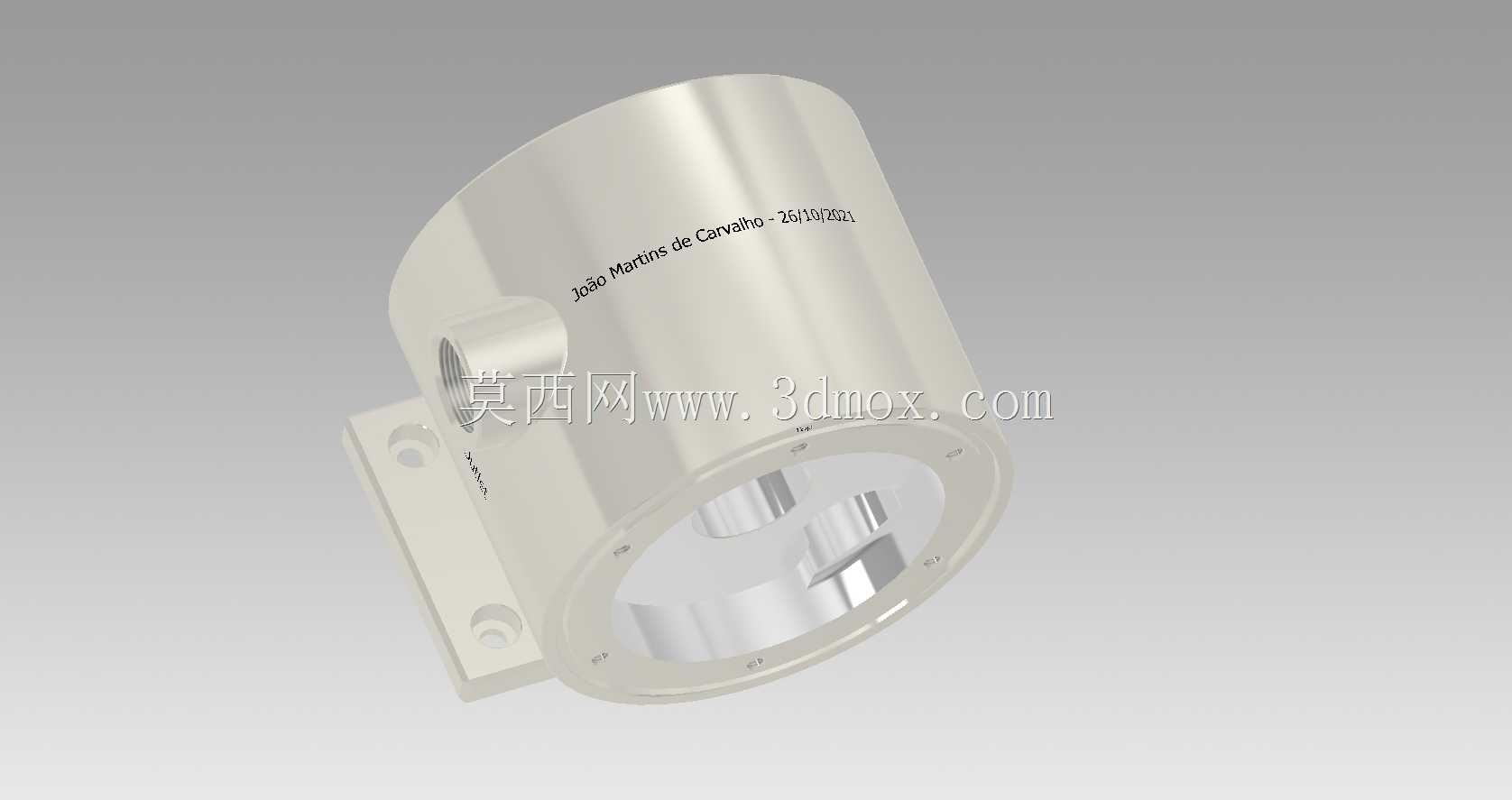

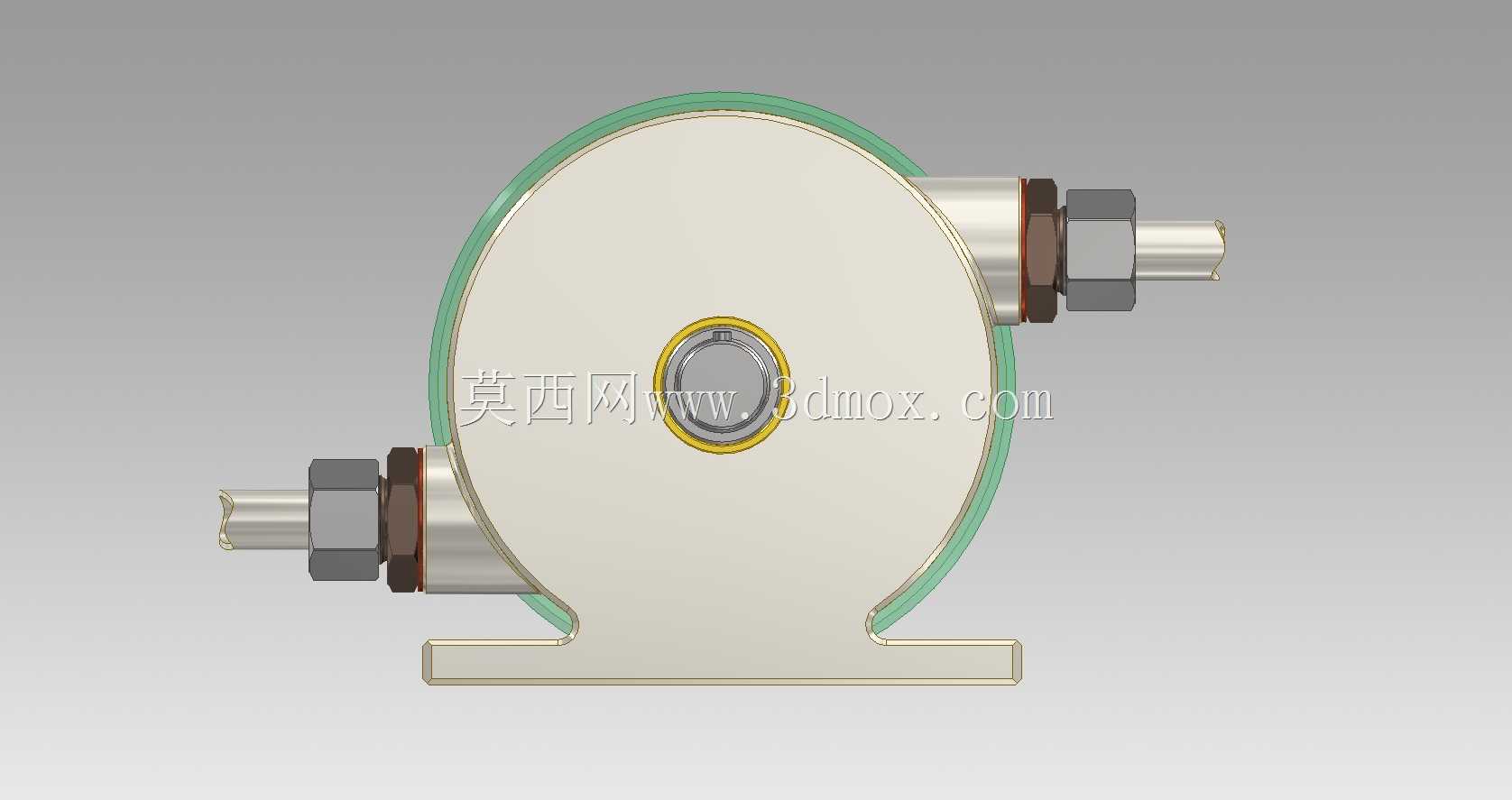

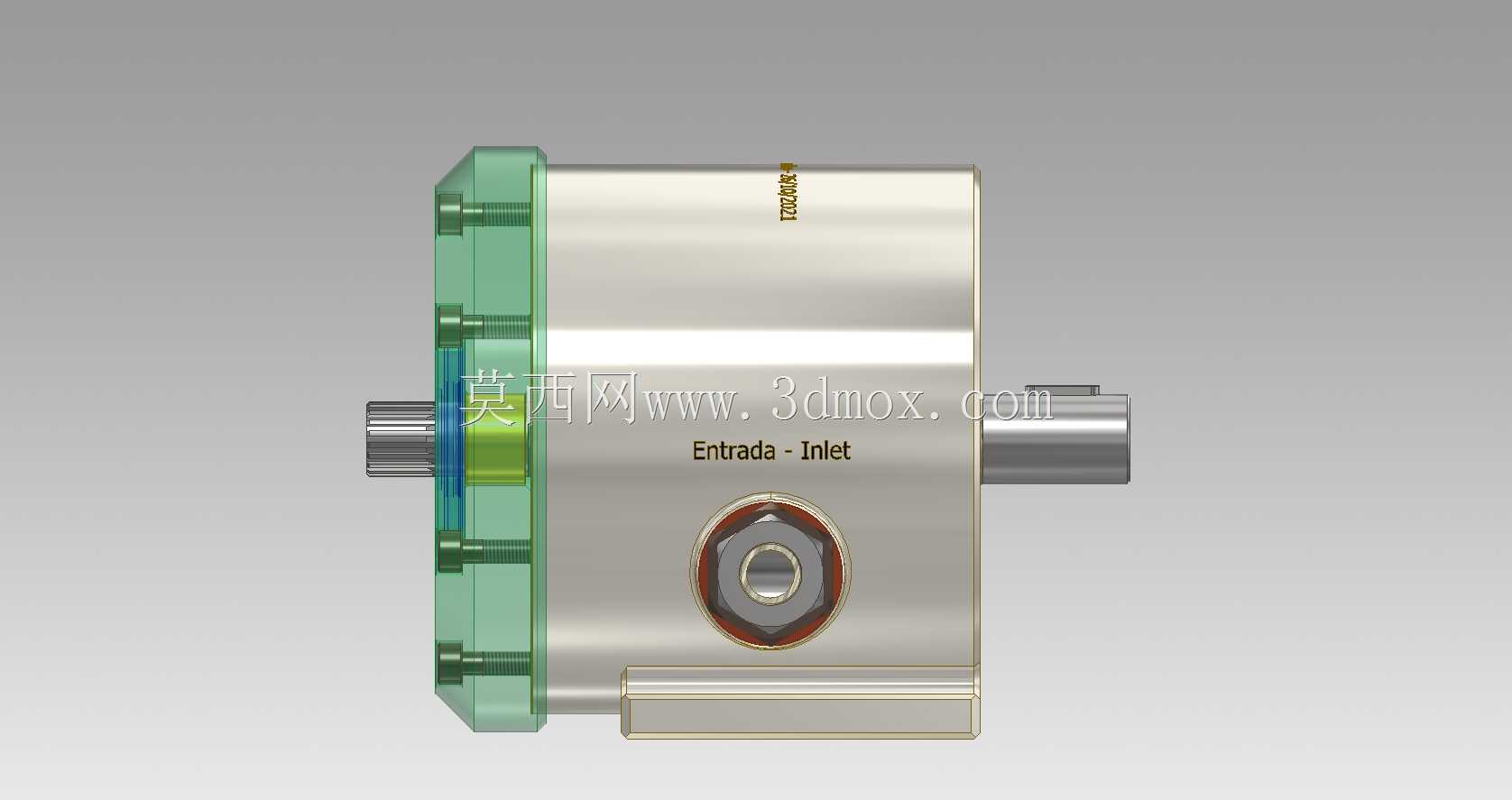

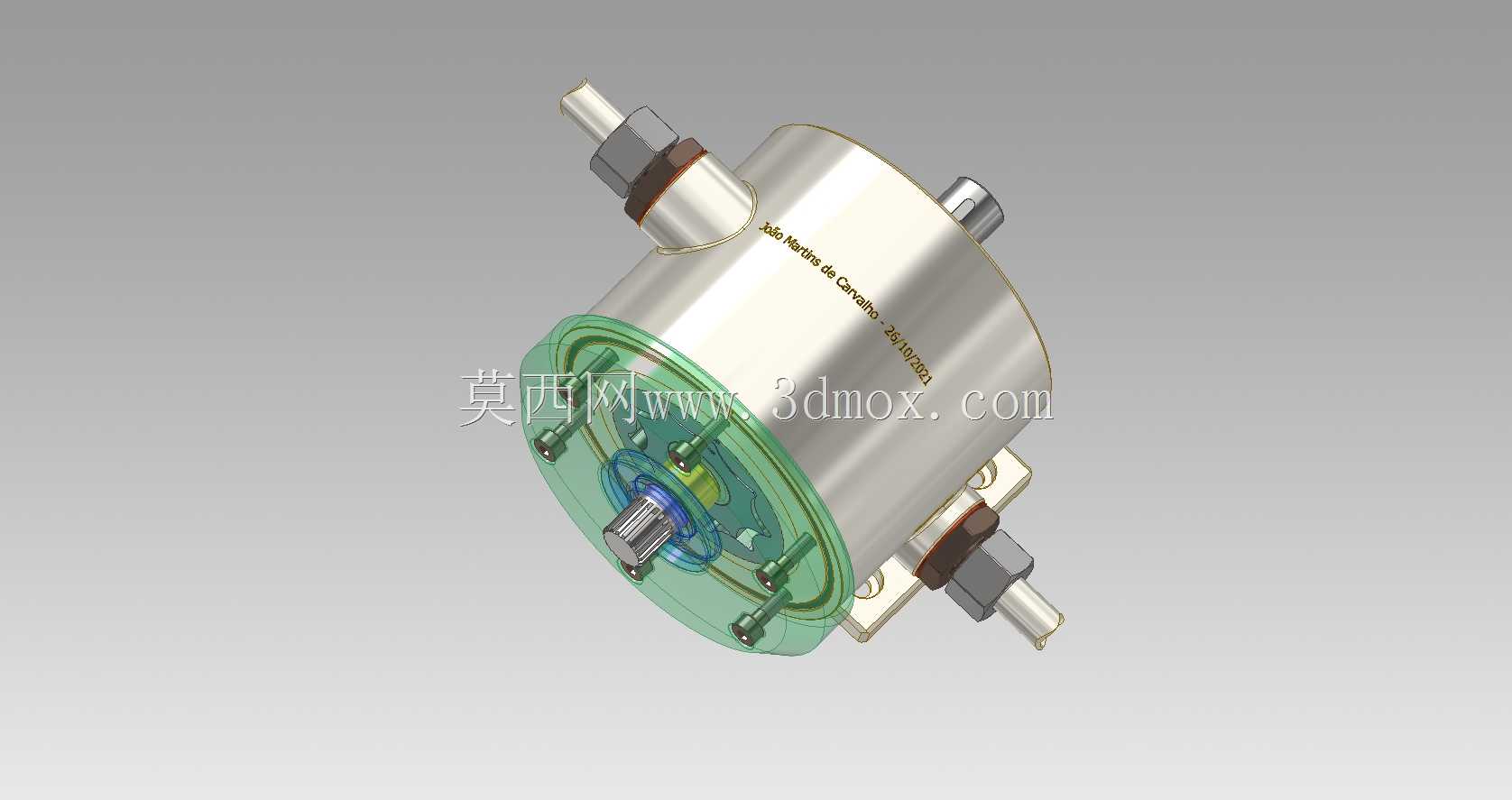

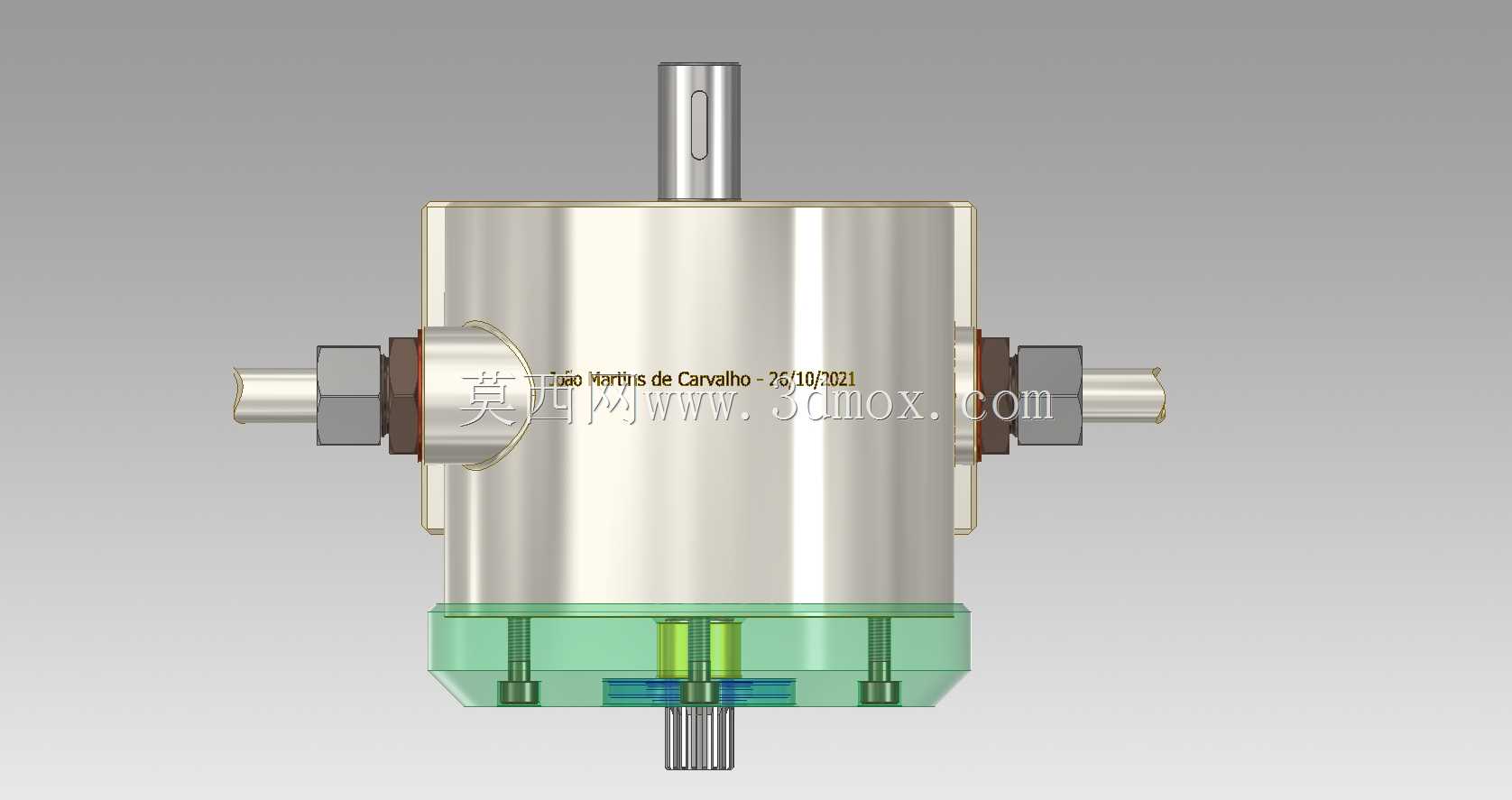

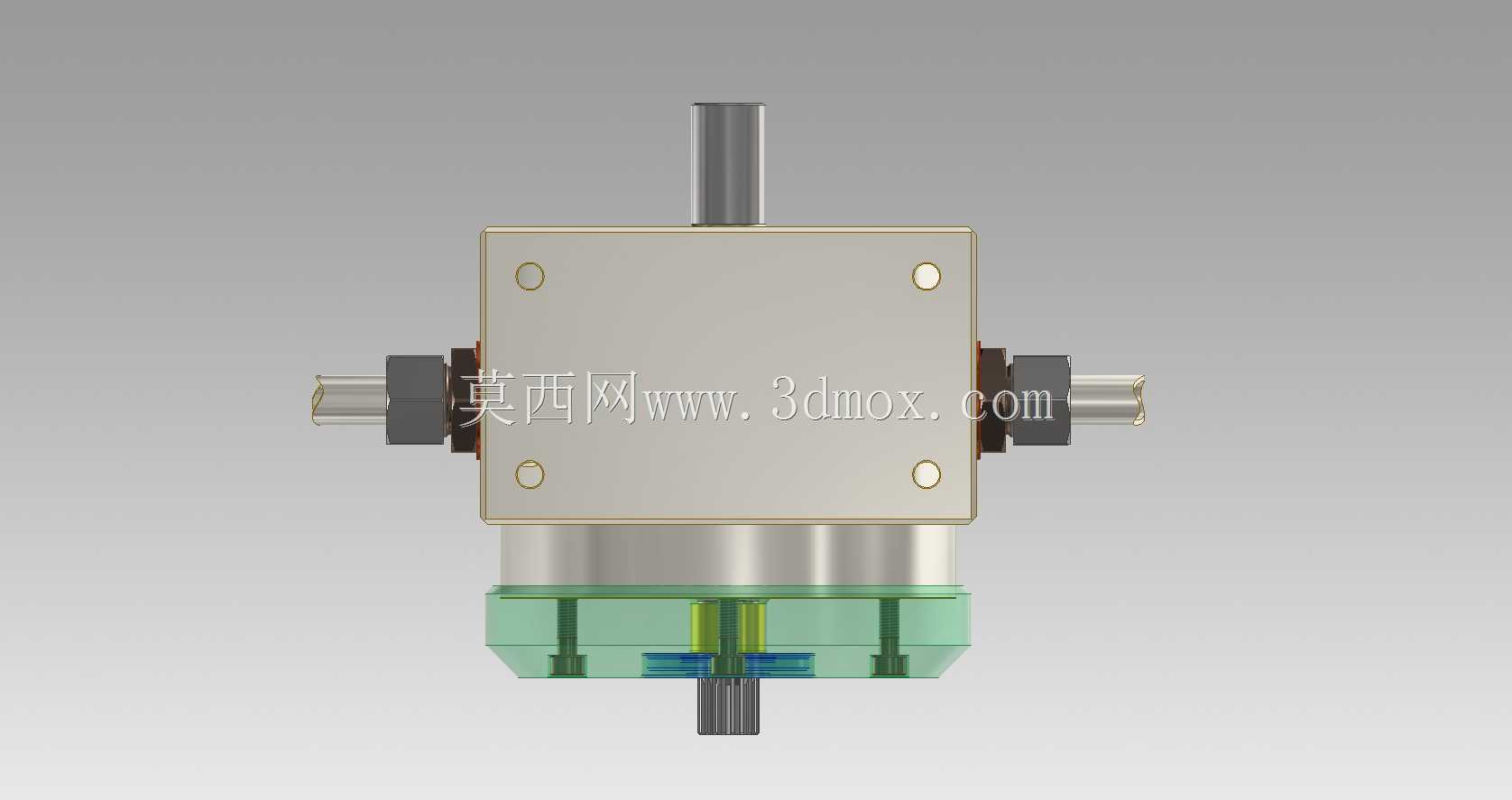

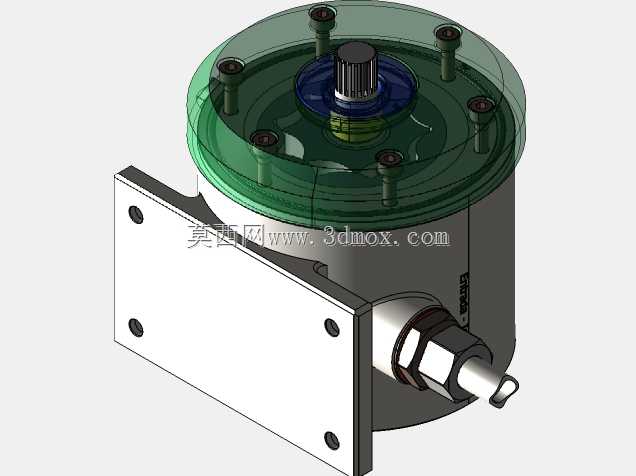

　　在机床液压站、小型工程机械执行回路、农业装备辅助液压系统这类对安装空间有严格限制的场景中，这类摆线结构的液压动力单元往往是选型阶段的优先考量项。不同于常规柱塞泵对油液清洁度的严苛要求，也区别于外啮合齿轮泵的高压脉动缺陷，该结构通过内啮合摆线副的连续容积变化完成吸排油动作，运转时的流量输出更平稳，能有效降低回路中的压力波动，减少伺服阀、节流阀这类精密控制元件的气蚀损伤。从结构设计逻辑来看，整个泵体采用端盖集成式布局，进出油口采用对称侧置的外螺纹连接形式，无需额外加装过渡法兰即可直接与标准液压硬管、高压胶管对接，能大幅缩减现场布管的空间占用。底部的一体式安装支座做了加宽处理，安装孔位的跨距经过匹配校核，

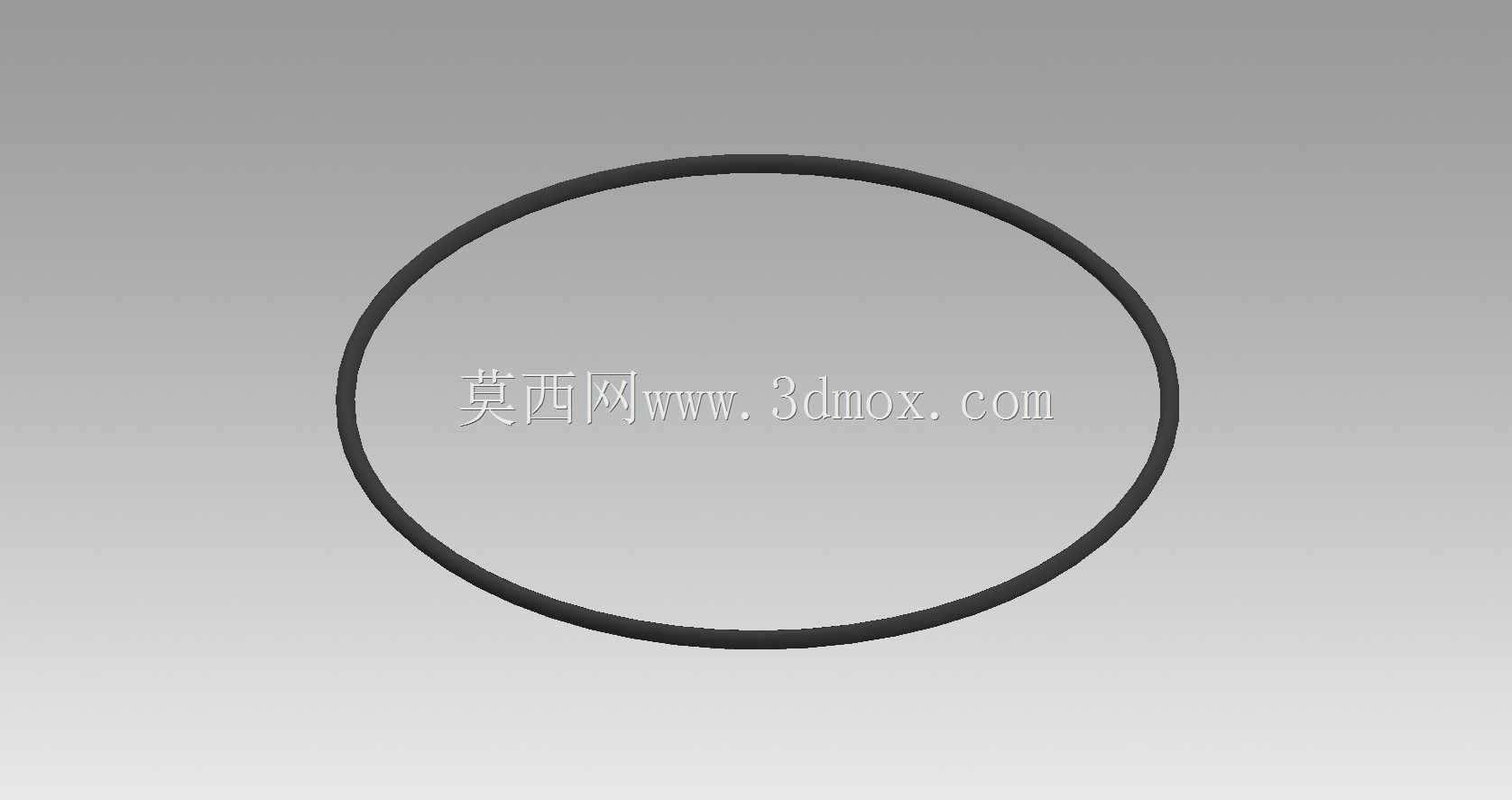

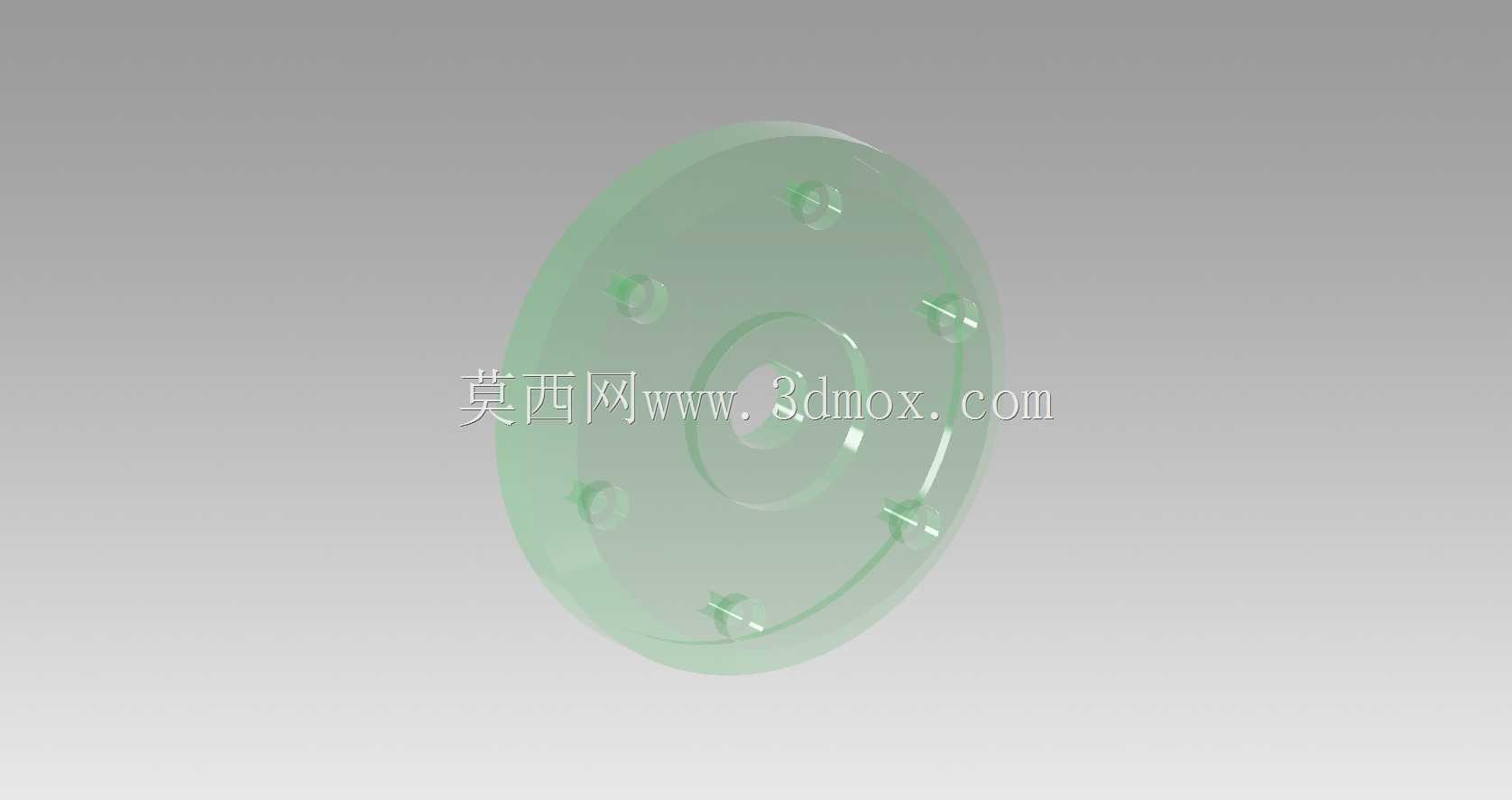

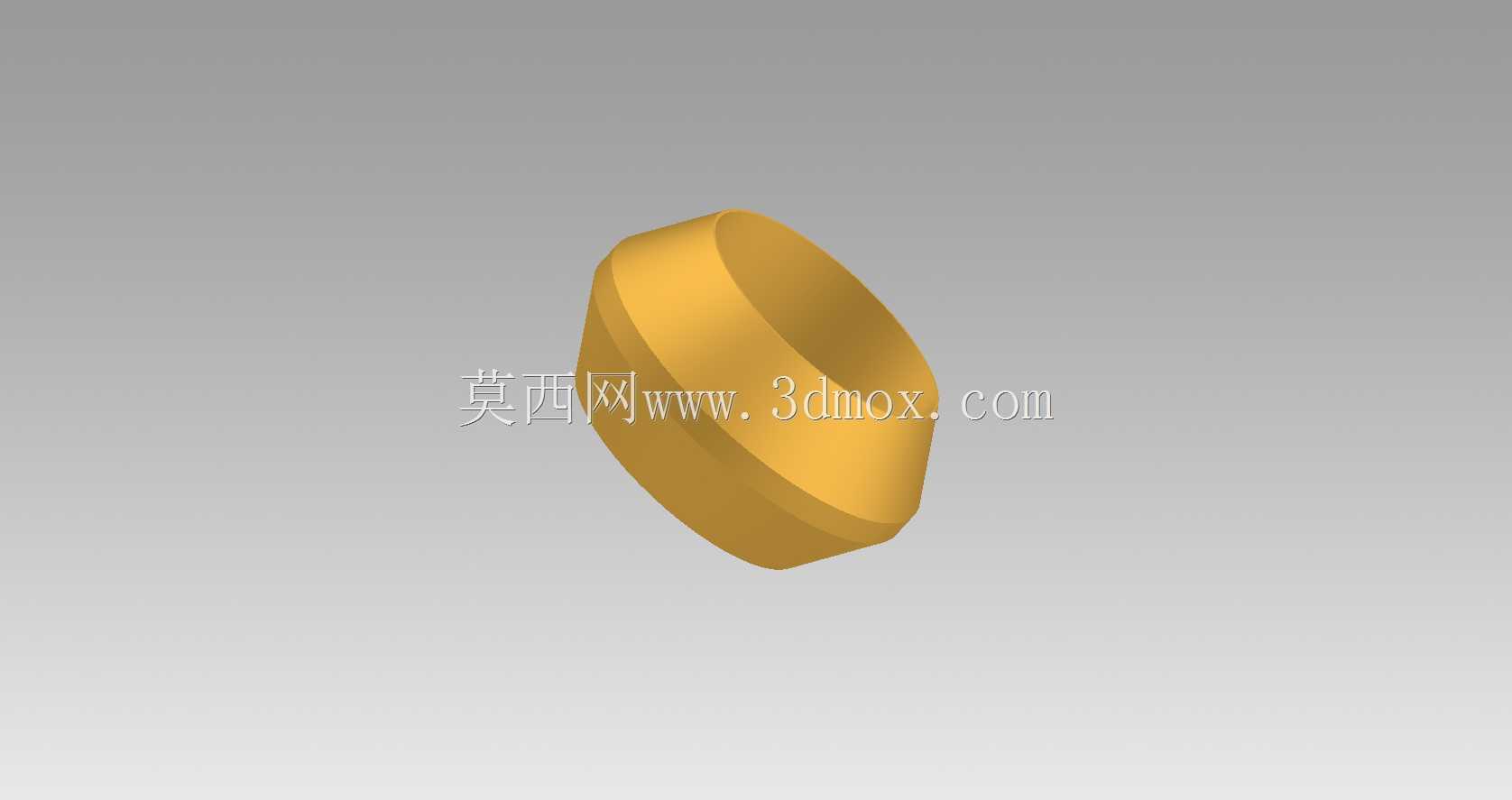

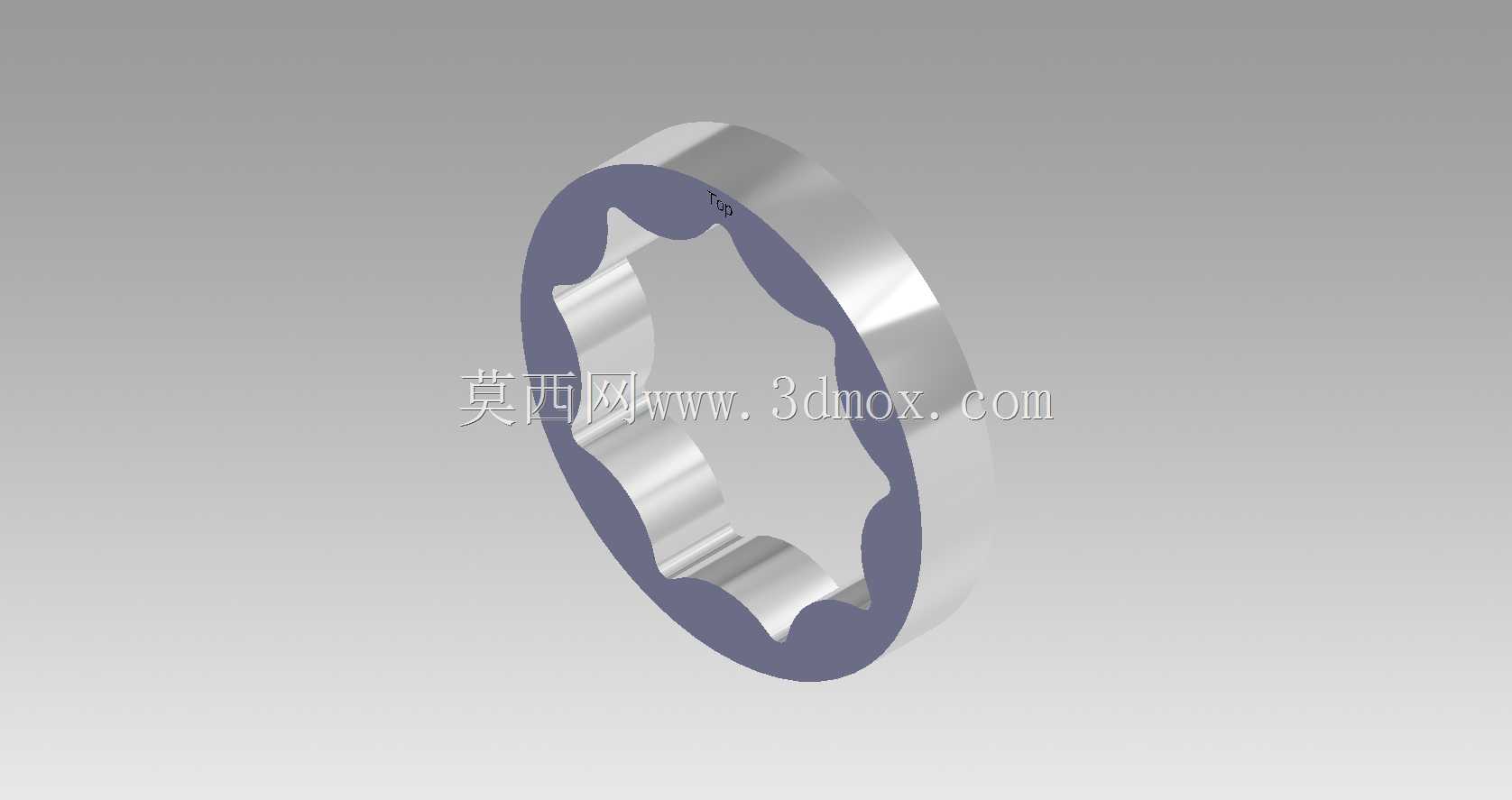

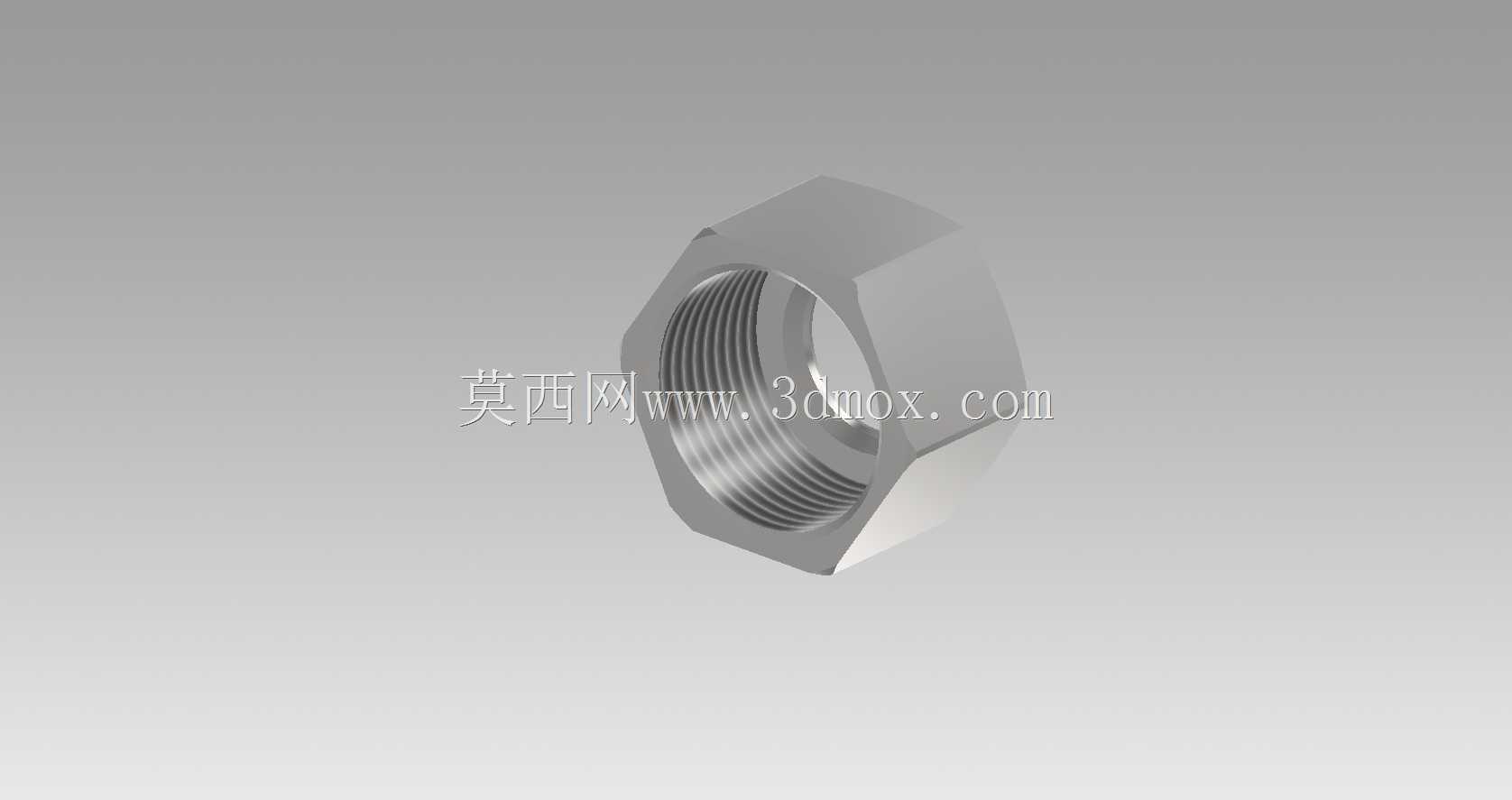

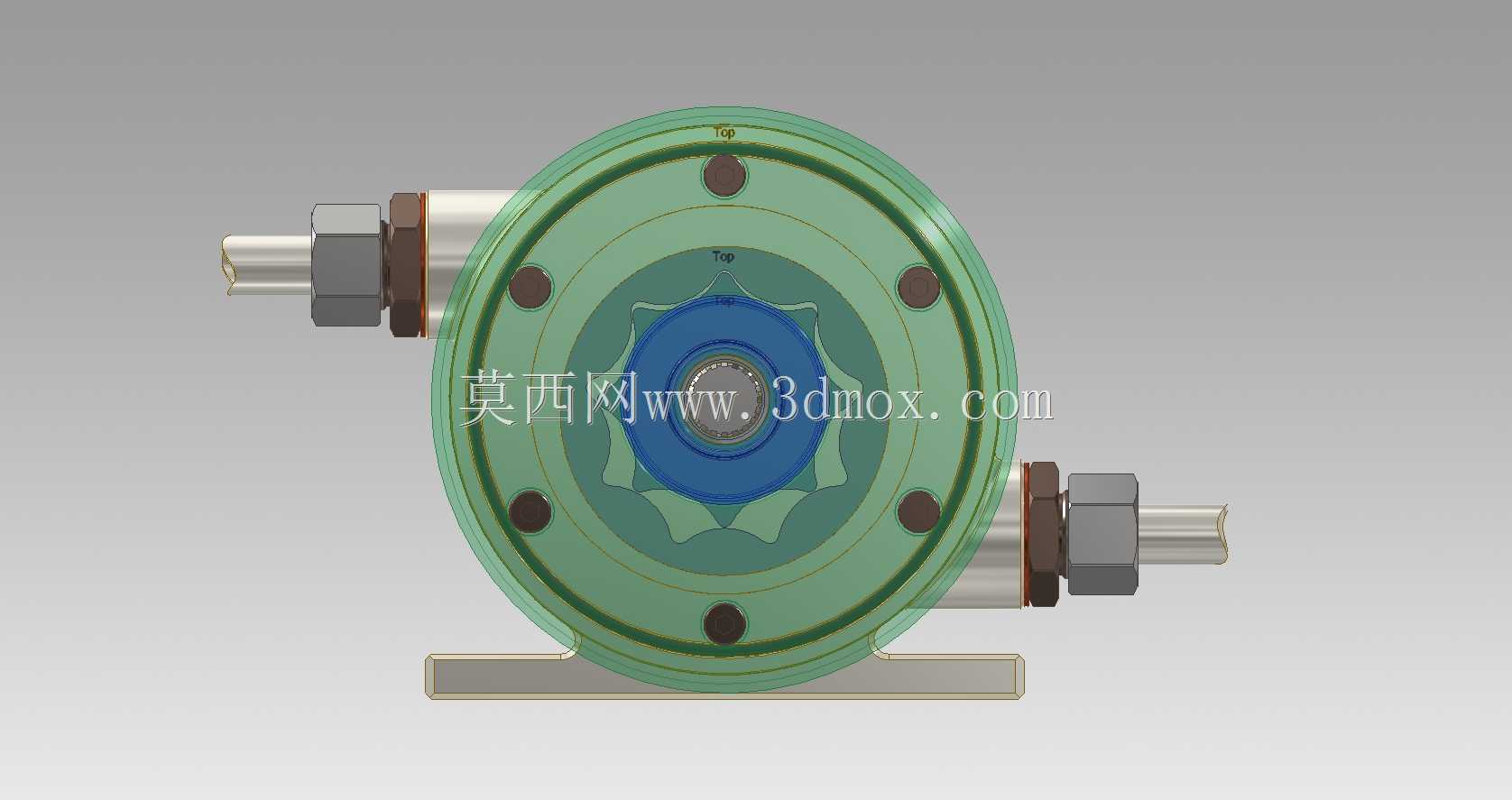

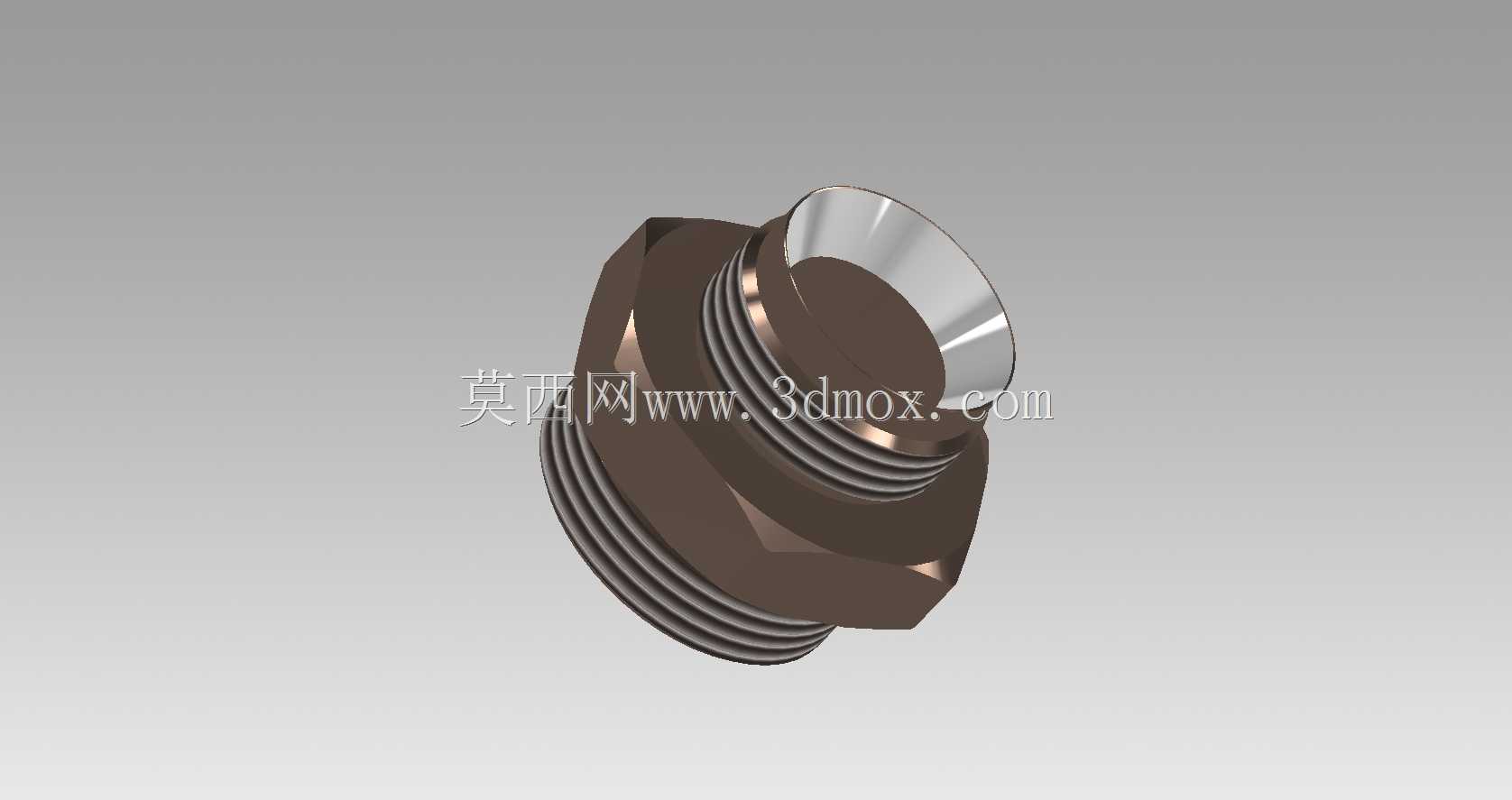

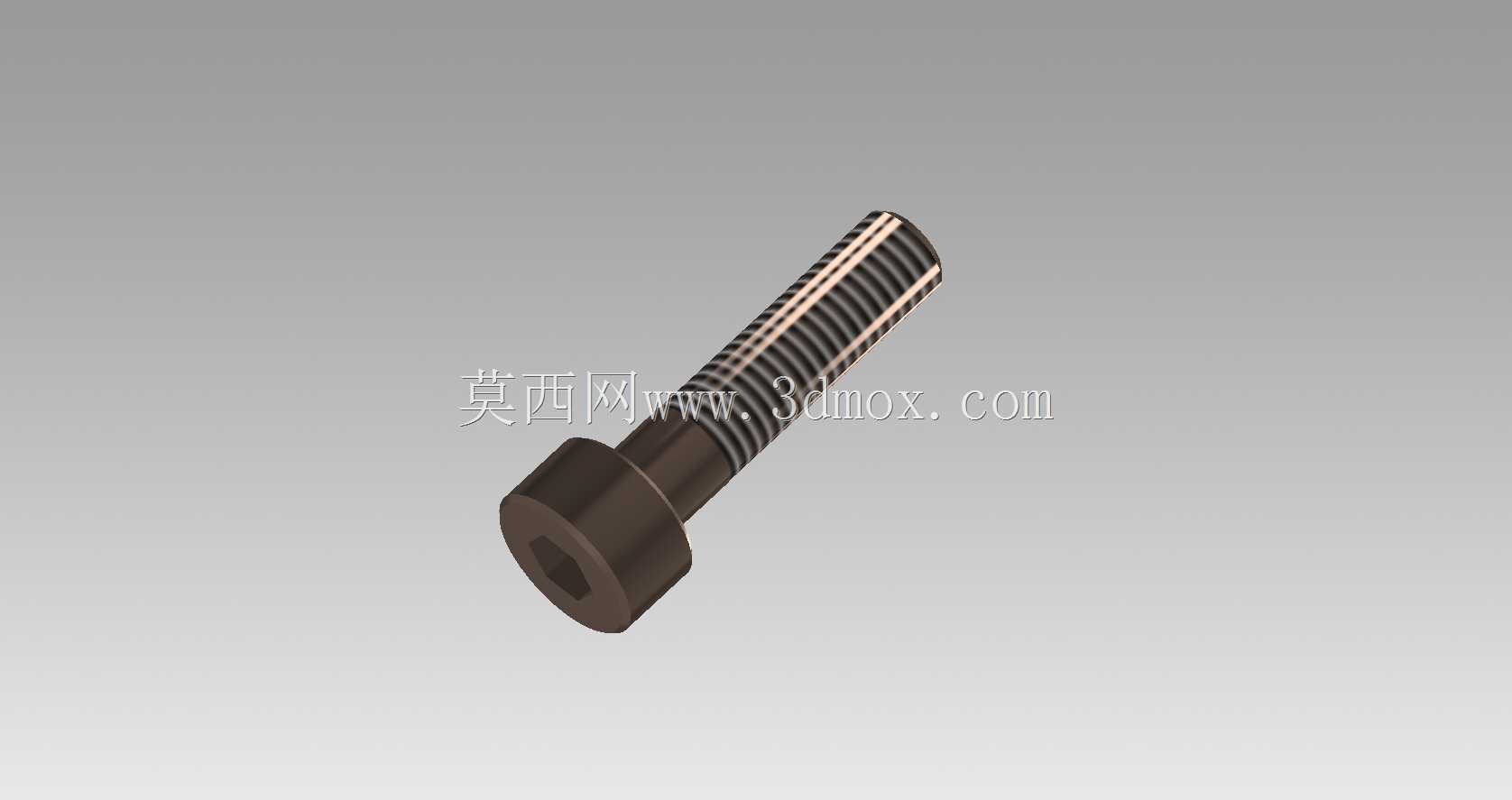

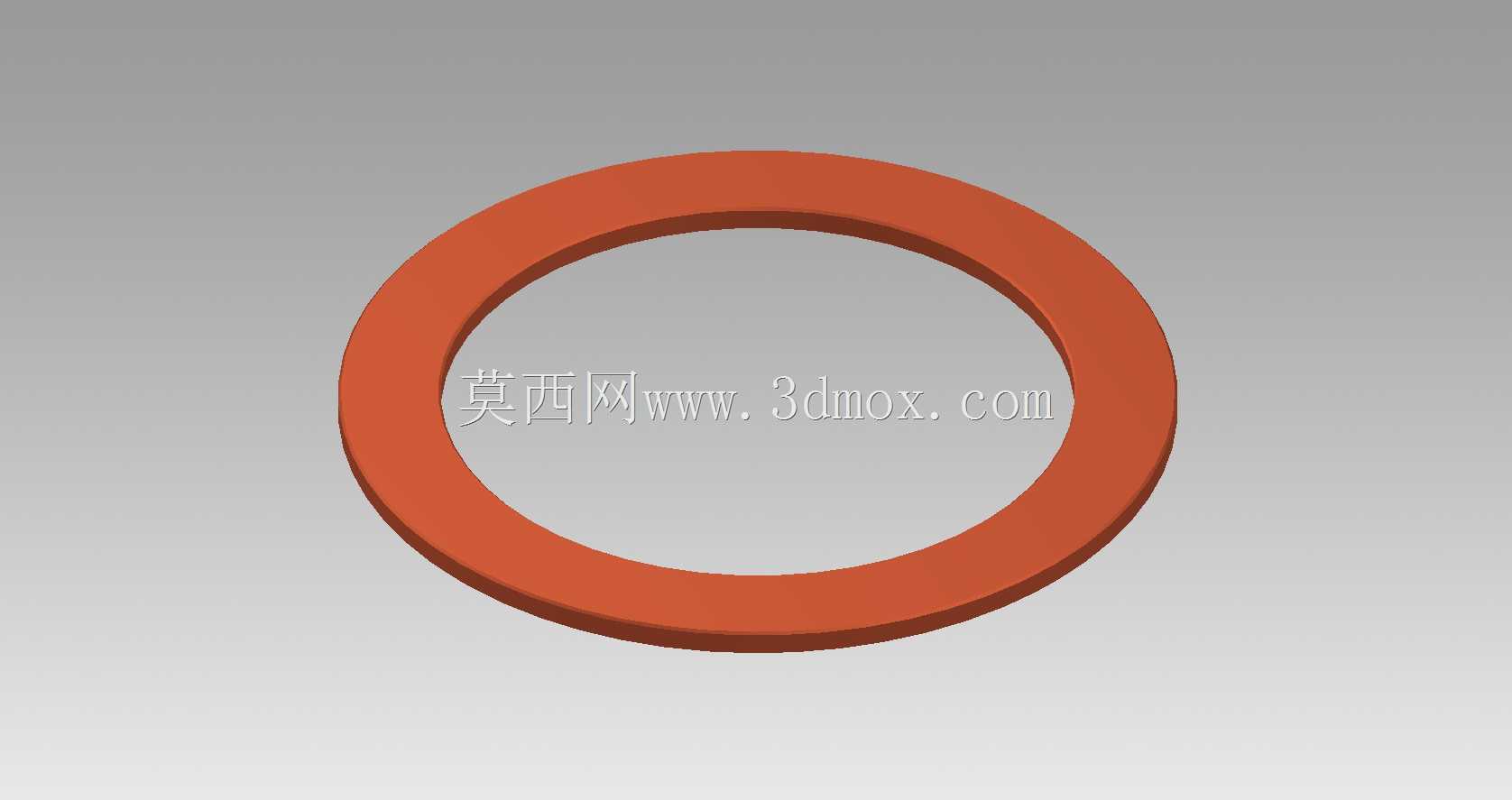

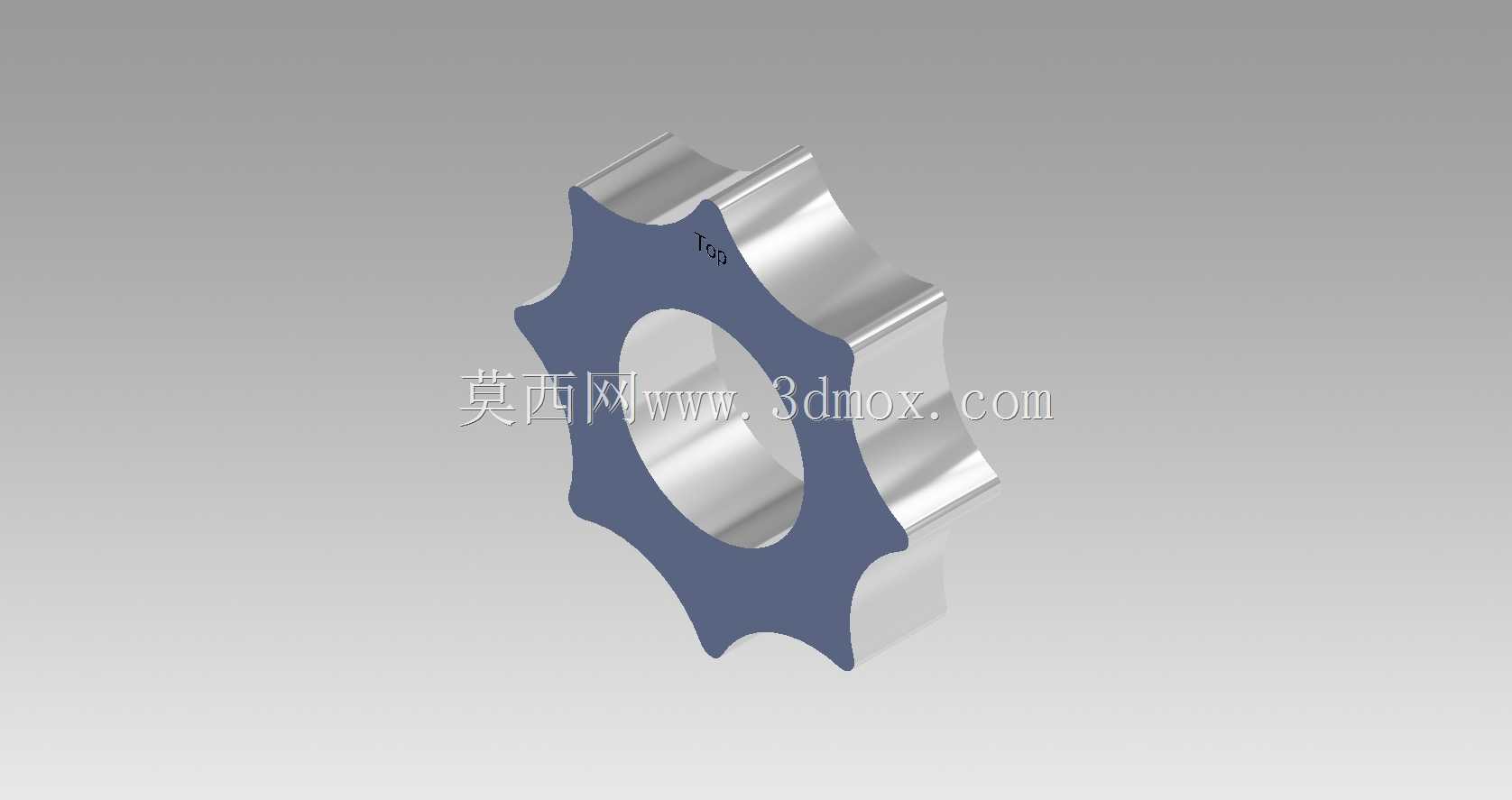

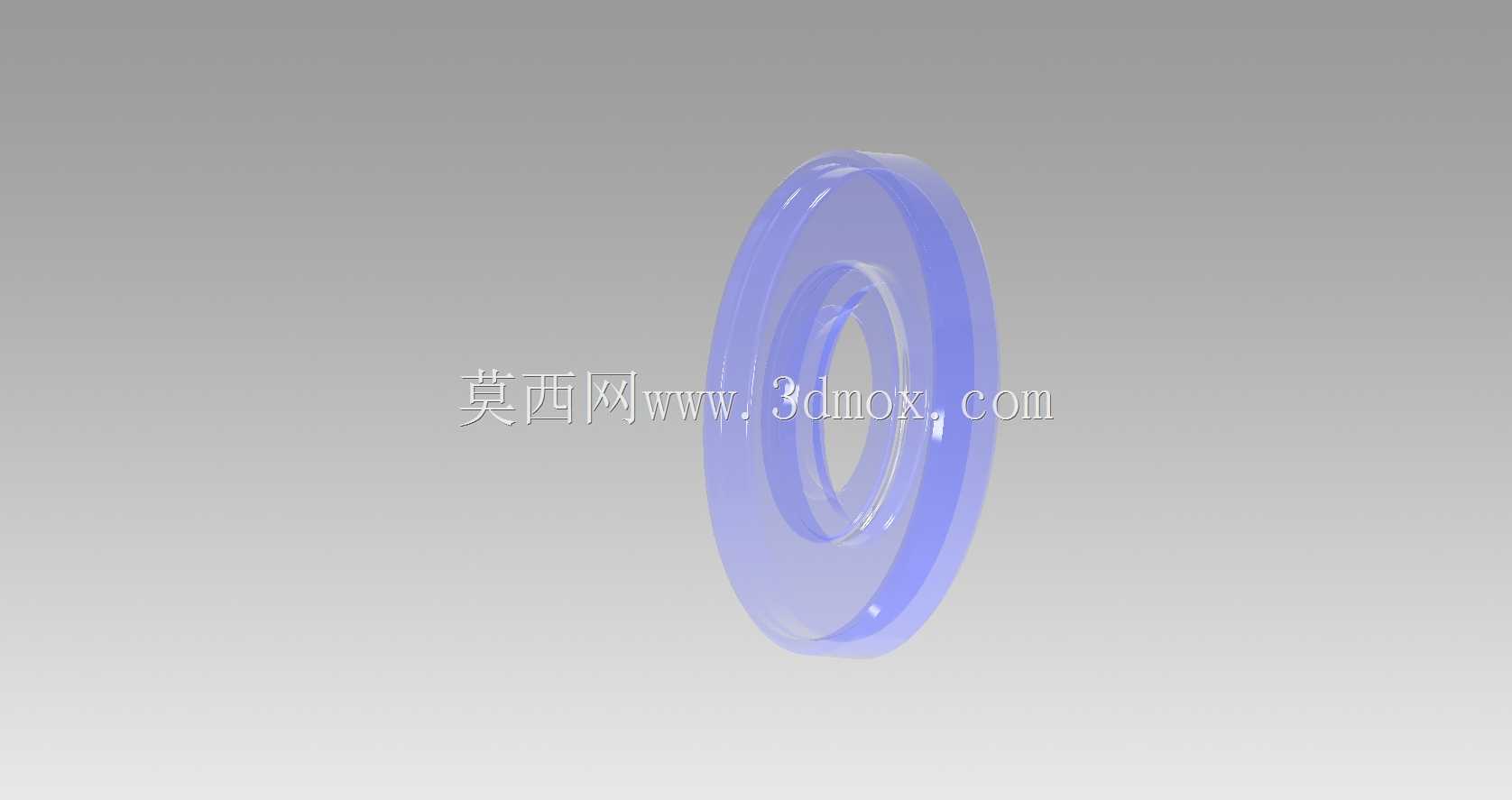

　　既可以通过螺栓直接固定在设备的安装基板上，也能适配标准的泵组安装支架，不需要额外设计定制转接板。建模过程中对摆线转子的啮合间隙做了分层处理，齿顶与齿侧的间隙值按照中低压工况的泄漏量要求设定，既保证运转时转子副不会出现卡滞，也能将容积效率控制在合理区间。端盖部分的密封槽采用矩形截面沟槽设计，适配O型圈的静密封要求，能避免长期承压后出现密封件挤出失效的问题。进出油口的接头处预留了组合密封垫圈的安装台阶，现场装配时不需要额外加工密封面，直接拧紧即可达到额定压力下的密封要求。整个泵体的径向尺寸做了紧凑化处理，在同排量规格的液压泵中，径向占用空间比常规外啮合齿轮泵缩小近两成，尤其适合安装在设备的狭窄腔体内，比如小型挖掘机的先导泵安装位、

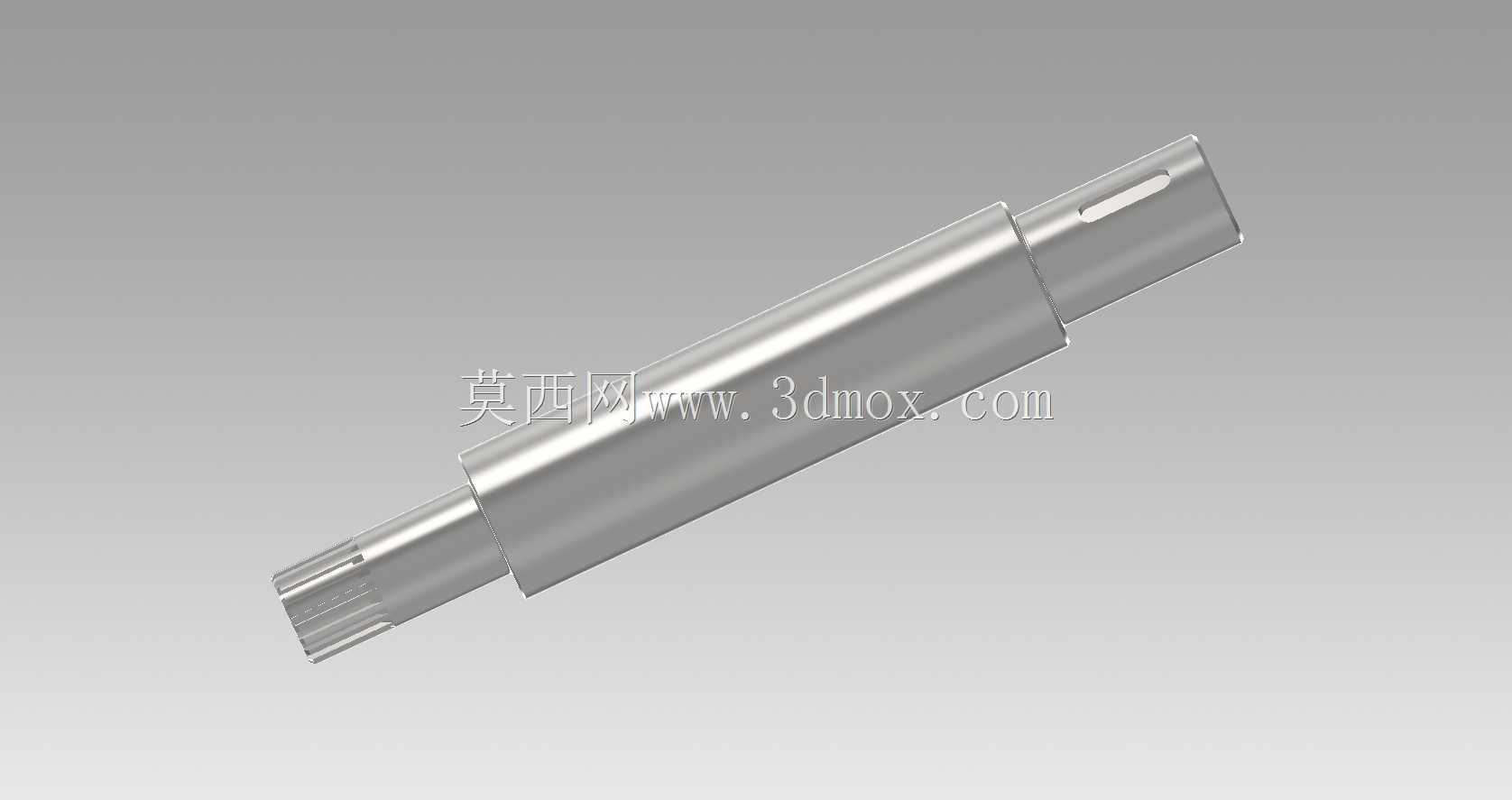

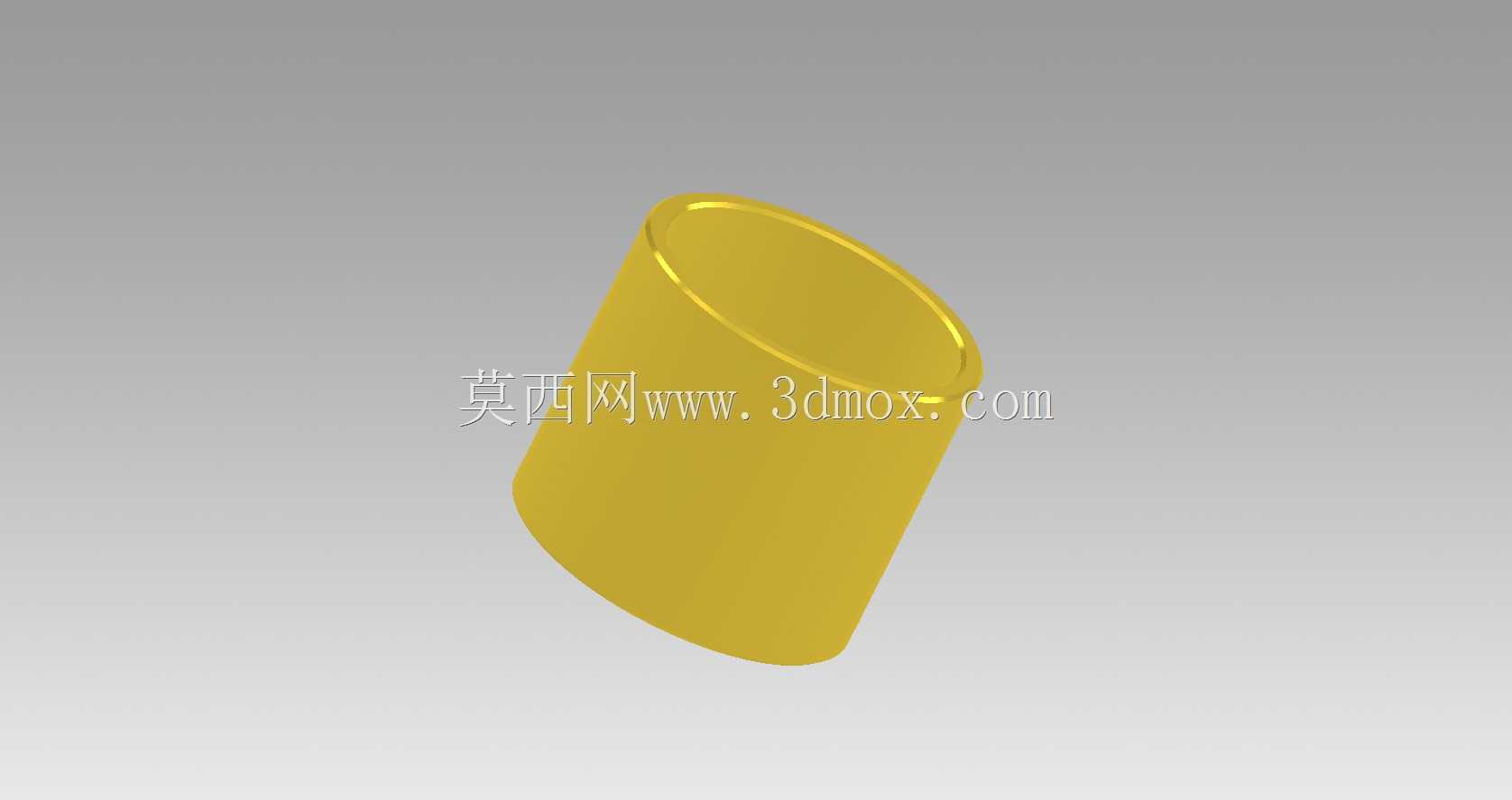

　　高空作业平台的动力单元舱、注塑机的辅助供油回路位置。转子腔的流道做了圆弧过渡处理，没有直角突变的结构，能减少油液在泵腔内的沿程阻力，降低油液温升，在连续运转工况下能减少冷却系统的负载。两端的轴承安装位与转子腔保持严格的同轴度，建模时将装配基准统一到泵体的中心轴线，所有配合面的公差按照IT7级精度设定，能保证实际加工装配后，转子运转的径向跳动量控制在允许范围内，避免出现偏磨导致的寿命缩短问题。
