按动式多色圆珠笔结构设计三维数模

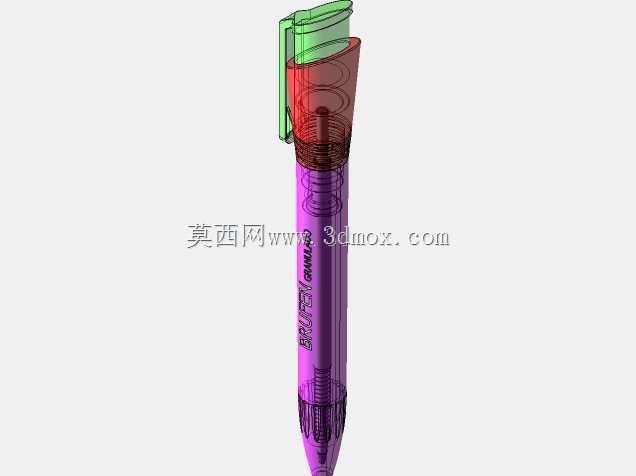

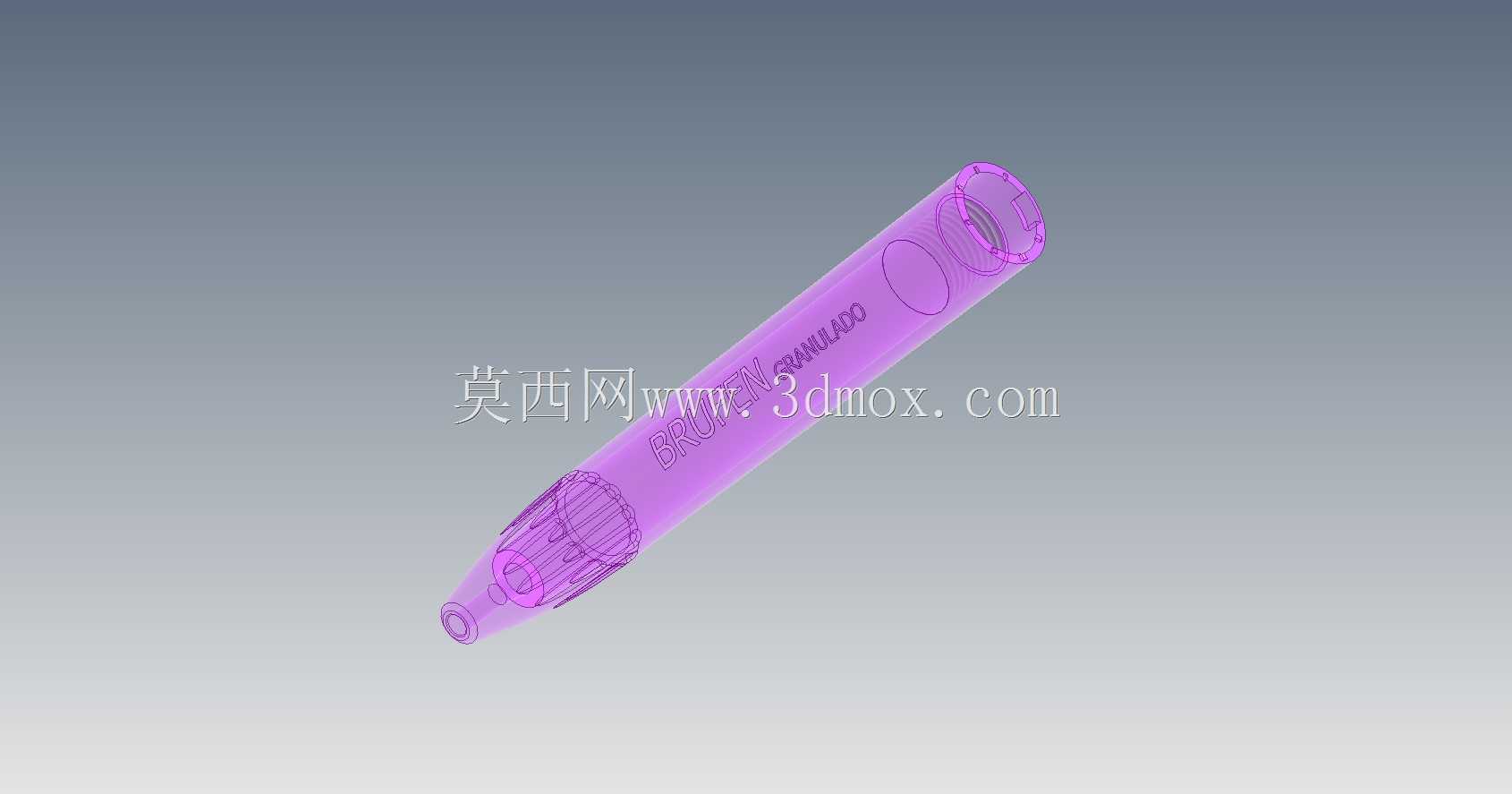

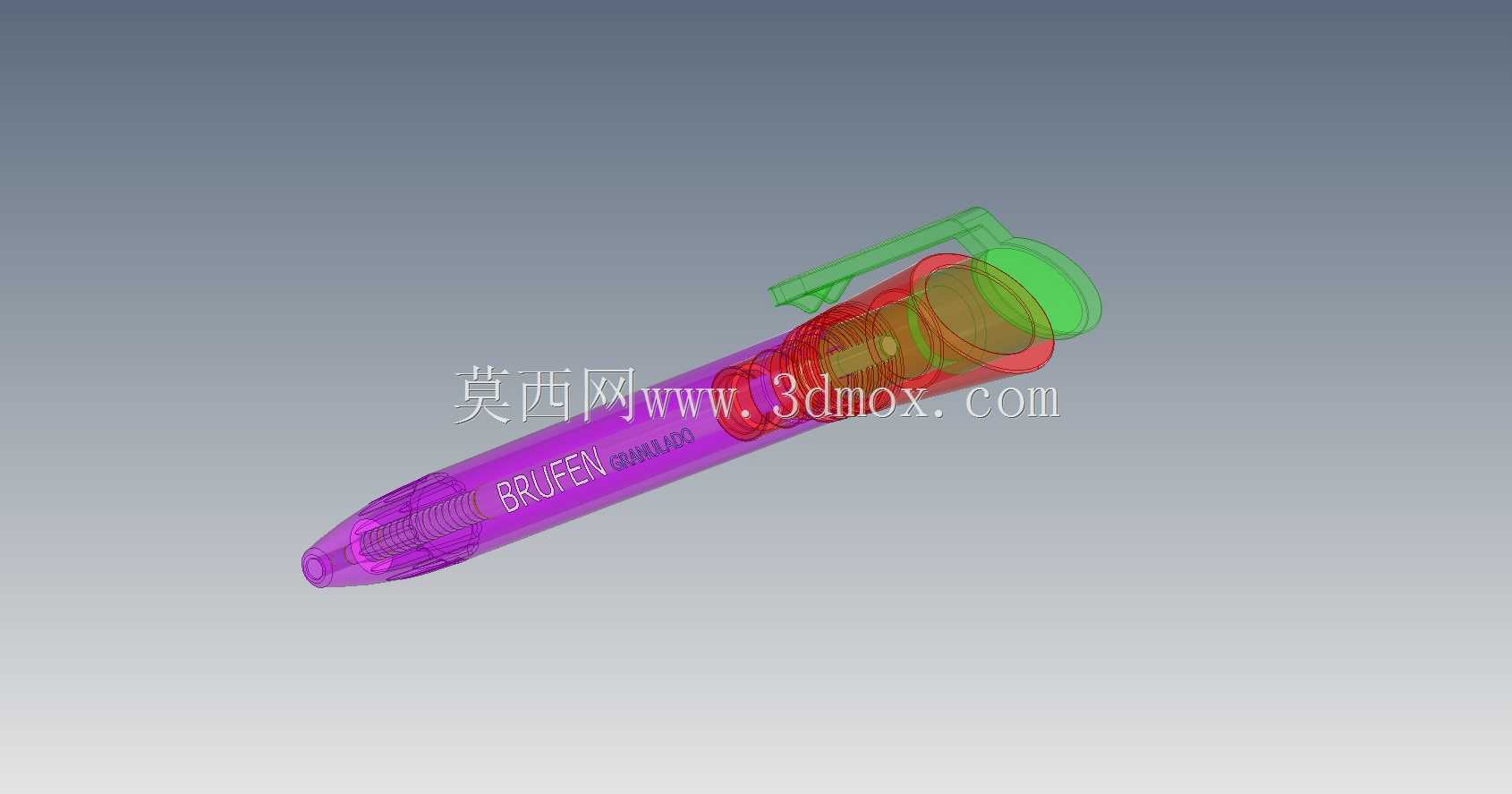

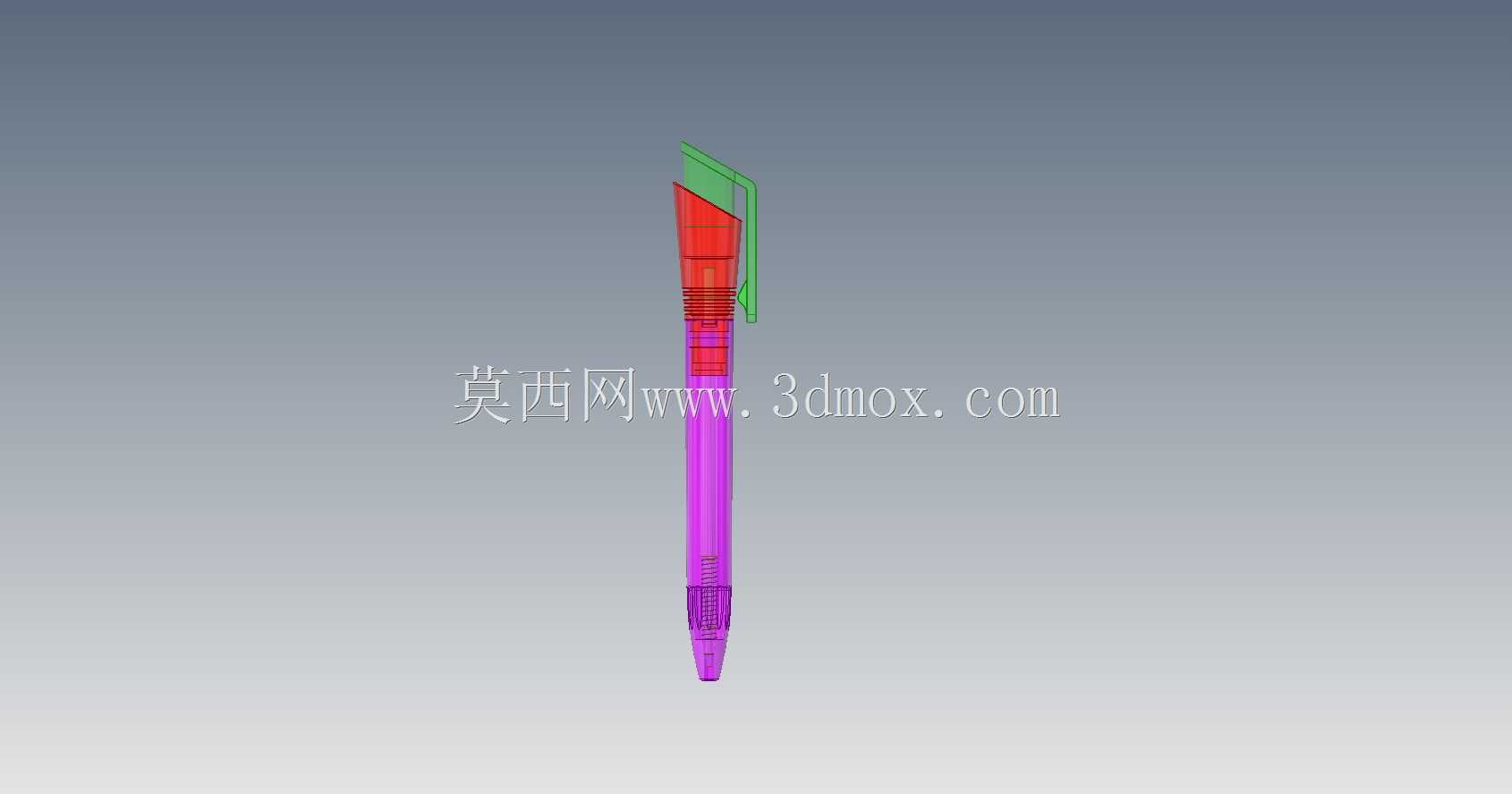

　　日常办公与学习场景中，按动式圆珠笔是普及率极高的书写工具，这款多色按动圆珠笔的结构设计，完全围绕日常高频使用的实际需求展开，从笔身内部的储墨腔布局，到按动切换结构的行程匹配，每一处结构都经过实际使用场景的验证。从结构设计逻辑来看，这款笔采用同轴分层布局，笔杆内部沿轴向排布多根独立储墨管，每根储墨管对应一种书写墨色，顶部的按动切换机构通过棘轮棘爪的配合，实现不同色芯的伸出与收回，每次按动的行程控制在4mm左右，既保证按动手感清晰，又不会因为行程过大导致操作费力。笔身的握持区域做了微锥度收窄设计，握持段直径比笔身上段小2mm，表面预留了防滑纹理的安装位，长时间握持书写时不会出现打滑硌手的问题，适配大多数使用者的握持习惯。

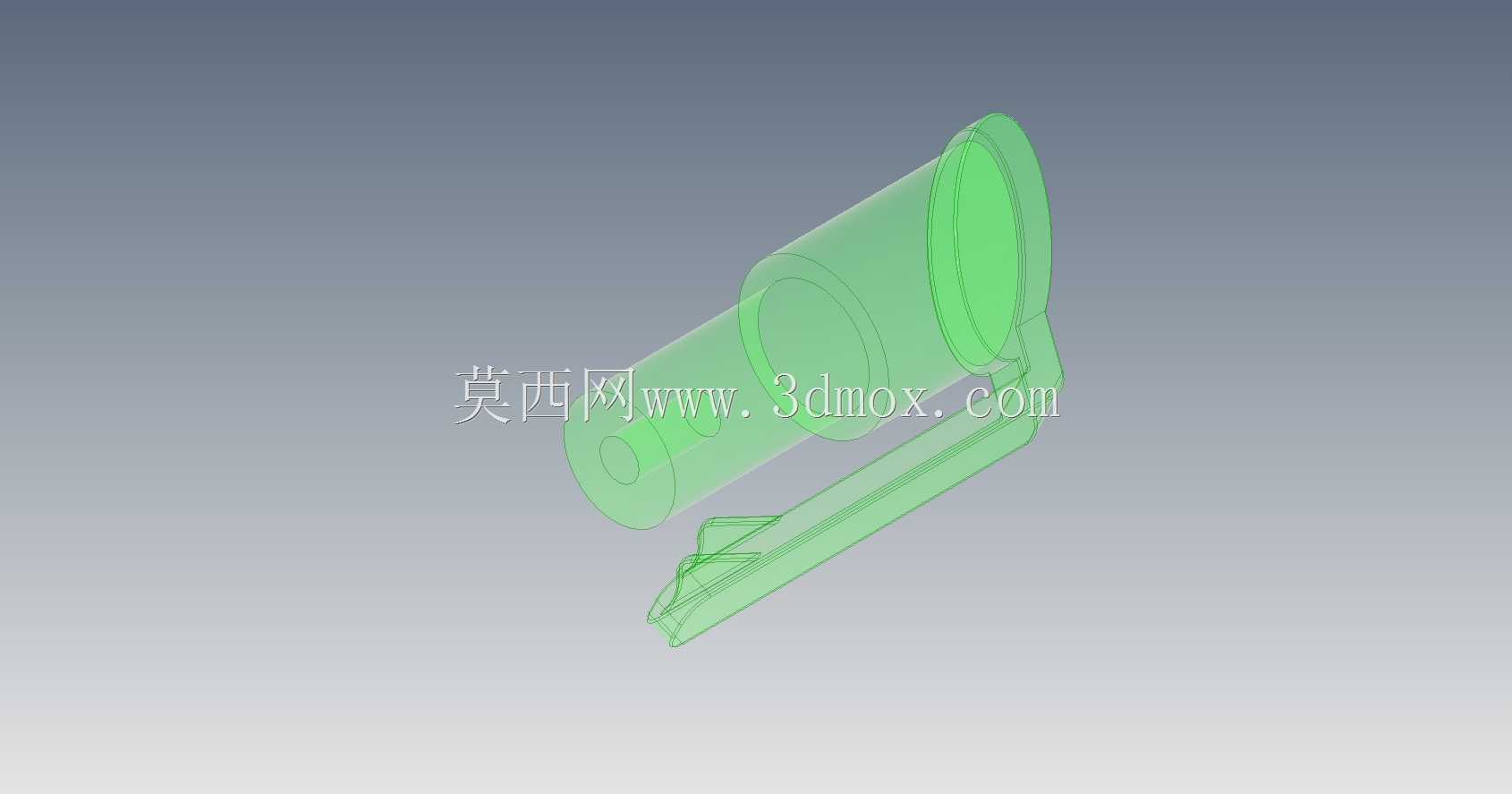

　　笔夹部分采用一体化悬臂结构，和笔身上盖做卡扣式连接，不需要额外的紧固件就能实现可靠固定，笔夹的张开角度控制在15度以内，既可以顺利夹在笔记本、口袋布料上，又不会因为张开量过大导致夹持力不足容易脱落。笔尖部分的护嘴采用阶梯式内孔设计，不同色芯伸出时都能和护嘴内孔保持同轴度，避免书写时笔尖晃动导致的出墨不畅、线条歪斜问题，护嘴和笔杆下段采用螺纹连接，拆卸后可以直接更换用完的笔芯，不需要整体拆解笔身，日常维护更换耗材的操作门槛极低。从安装边界来看，整笔装配完成后的总长度控制在145mm，最大外径12mm，属于常规便携笔的尺寸范畴，可以适配市面上绝大多数标准笔套、文具收纳槽的安装尺寸，不需要额外定制配套收纳结构。

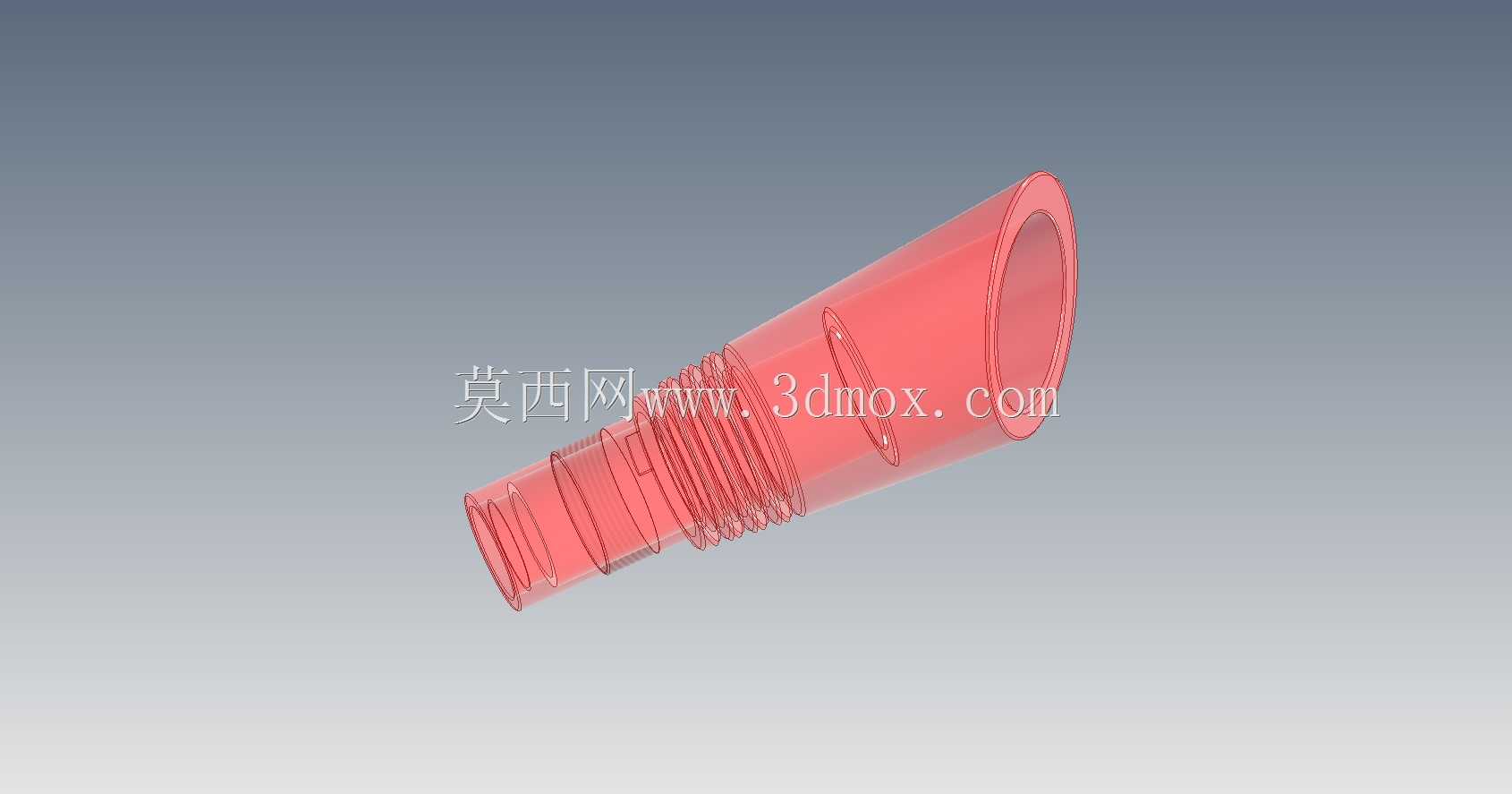

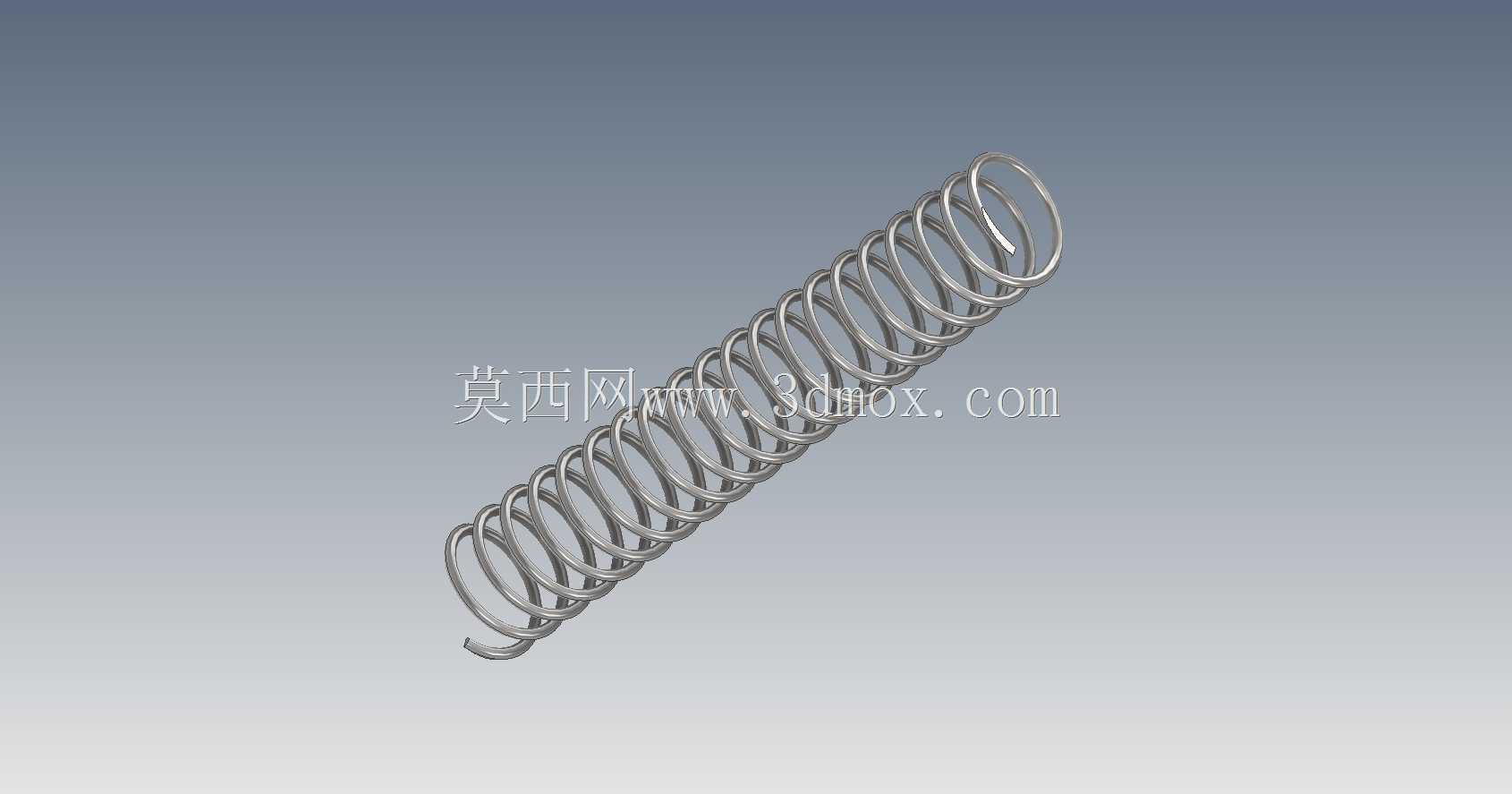

　　内部的按动复位弹簧采用等节距圆柱弹簧设计，弹簧线径0.3mm，自由长度18mm，装配预压量2mm，既可以提供足够的回弹力保证非书写状态下笔芯完全收回，又不会因为弹簧劲度系数过大导致按动时需要施加过大的按压力。笔身上下两段的连接采用细牙螺纹配合，螺纹螺距0.8mm，配合长度8mm，装配后两段笔身的同轴度公差控制在0.1mm以内，不会出现两段错位导致的外观断差，同时螺纹连接的可靠性足够，日常携带过程中不会因为晃动、轻微磕碰出现笔身松脱的问题。笔帽顶部的按动按钮做了圆弧过渡处理，按钮表面高出笔帽顶面3mm，按动时手指的接触面积足够，不会出现局部压强过大导致的按压不适感，按钮和笔帽内孔的配合间隙控制在0.05mm，按动过程中不会出现卡滞、

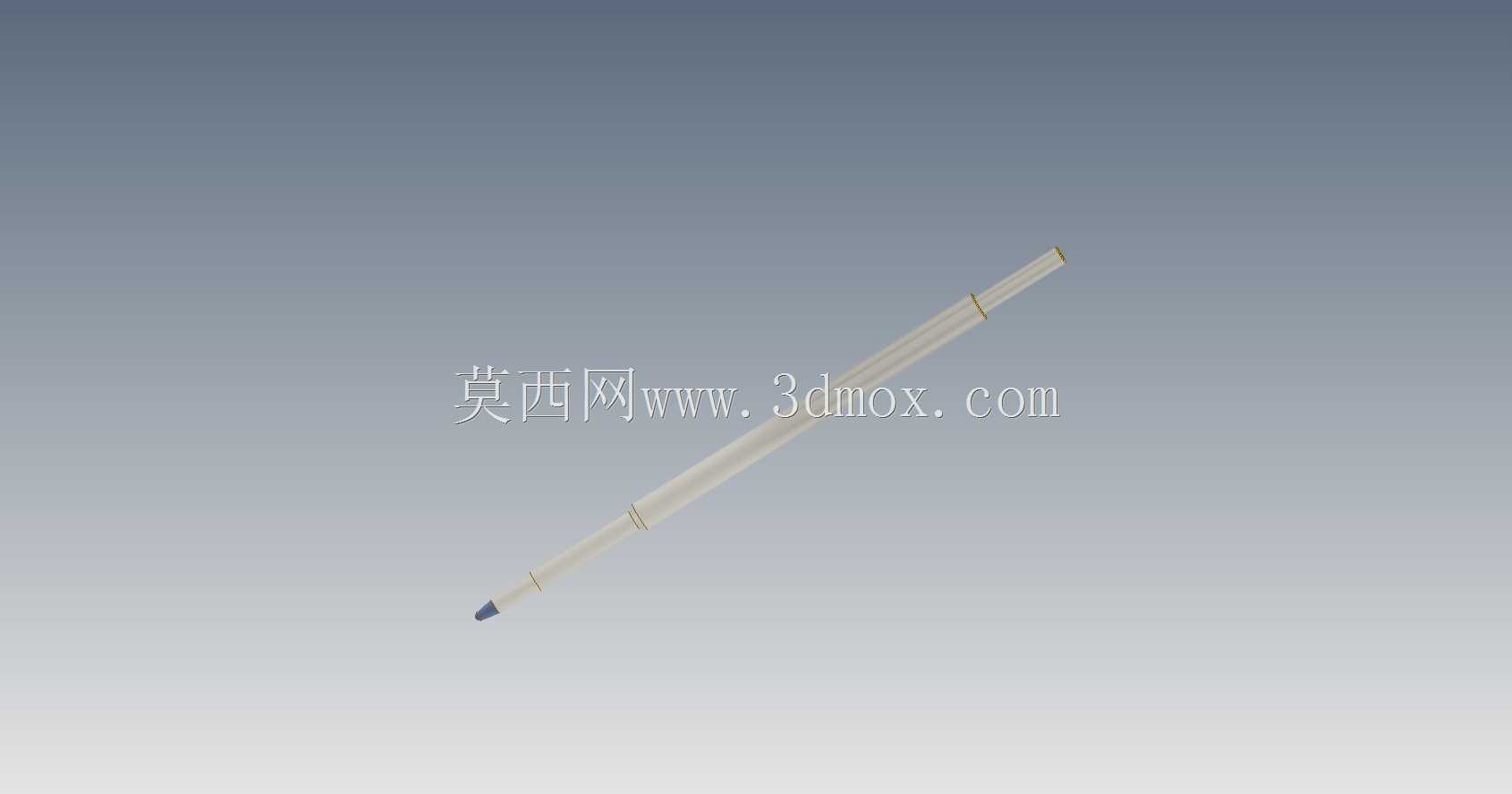

　　晃动的问题。从实际使用的功能特性来看，这款多色圆珠笔可以实现单支笔携带多色书写功能，不需要同时携带多支不同颜色的笔，适合日常笔记标注、多色绘图标记等场景，切换色芯的操作只需要单手握持按动即可完成，不需要双手配合操作，使用便捷性较高。结构设计上所有的运动部件都做了限位结构，避免按动过程中内部零件脱出，所有的塑料零件都采用常规注塑工艺即可生产，零件壁厚控制在1.2-1.8mm之间，没有特殊的倒扣或者薄壁结构，注塑生产时的良品率有充足保障，不需要设计复杂的抽芯模具结构，量产成本可以控制在较低水平。内部储墨管的固定采用筋位定位，每根储墨管都有独立的定位卡槽，装配时不需要额外的粘接工序，直接卡入卡槽即可完成固定，装配工序简单，适合流水线批量组装。
