按动式蓝色透明杆圆珠笔结构设计

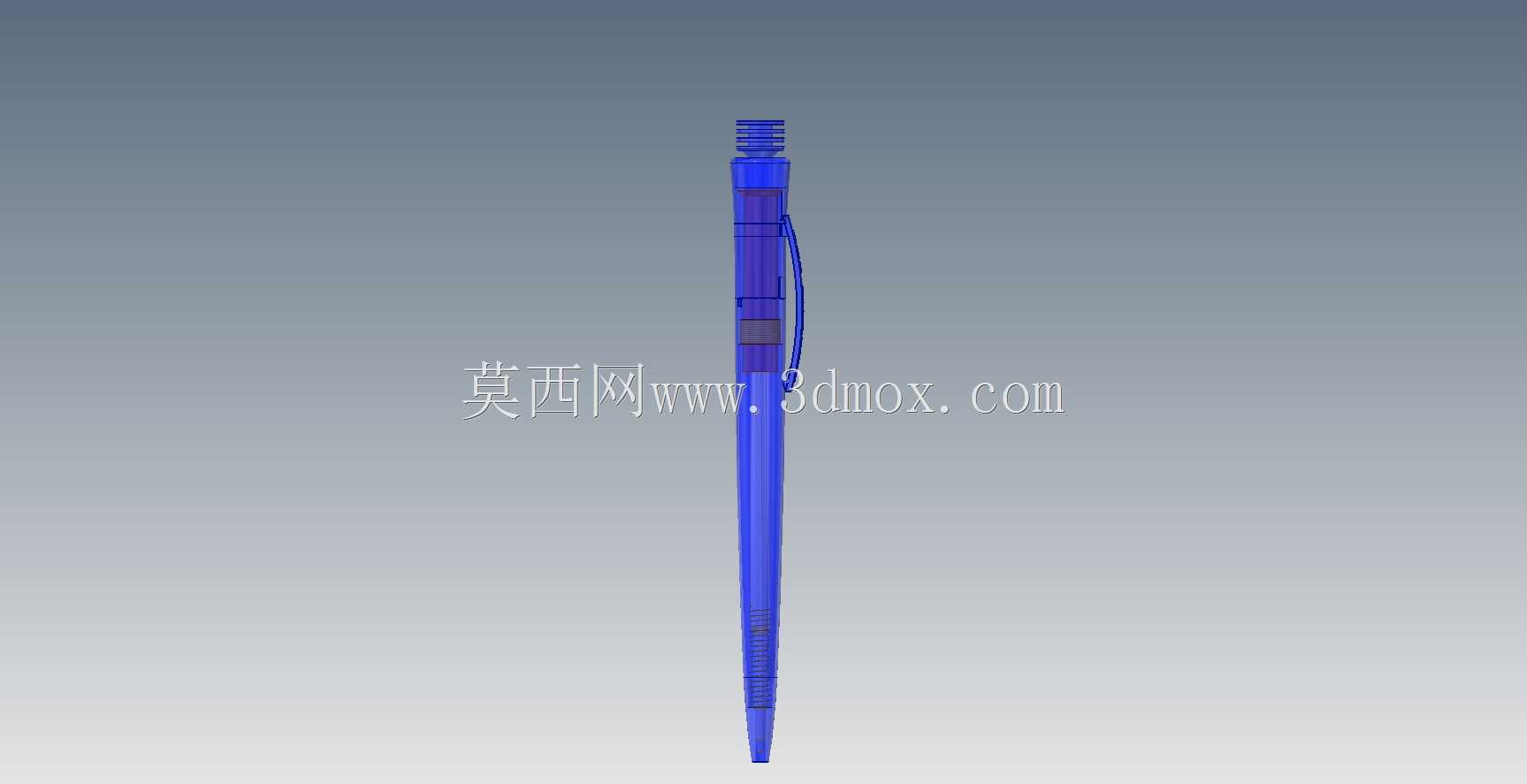

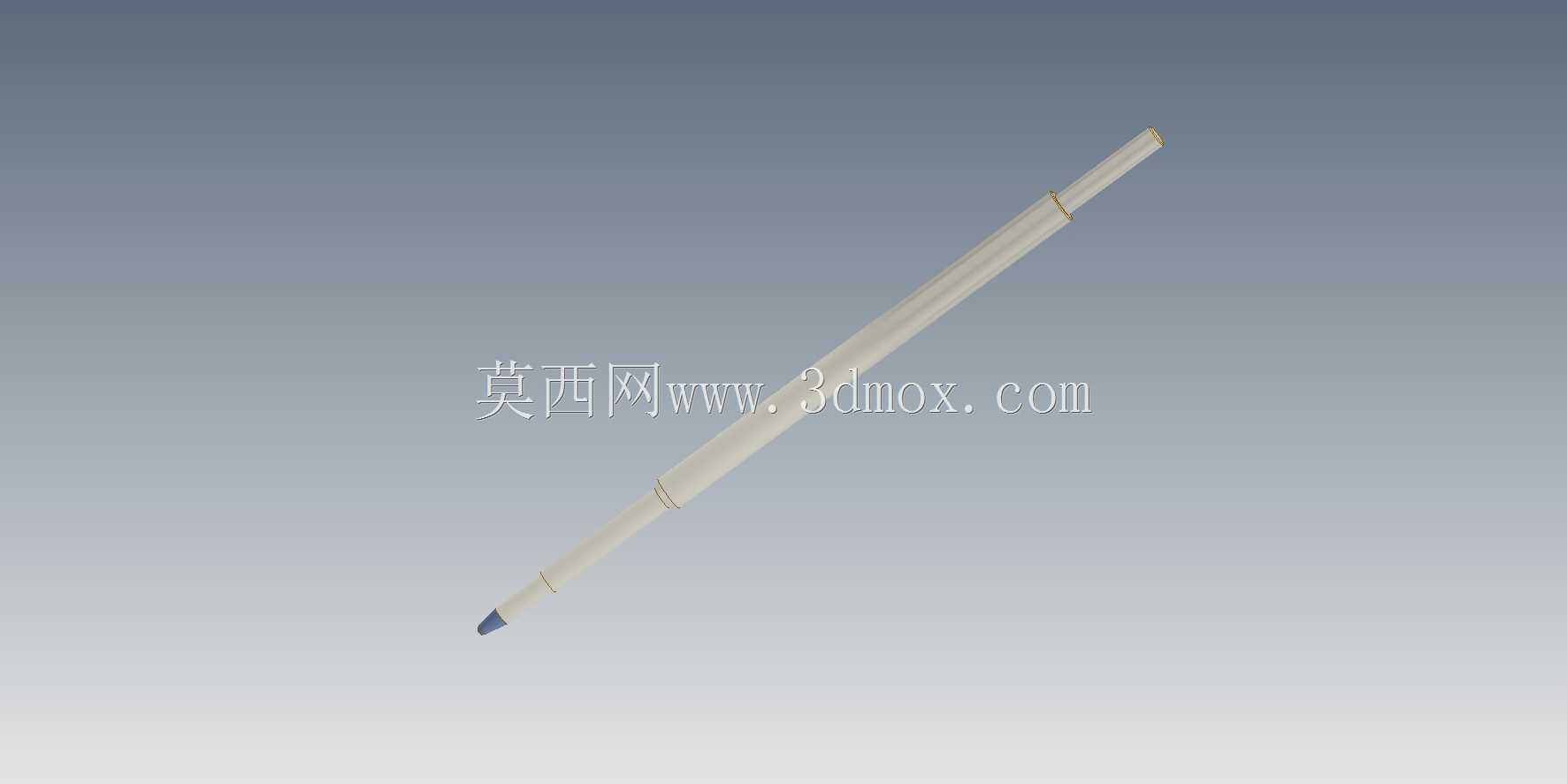

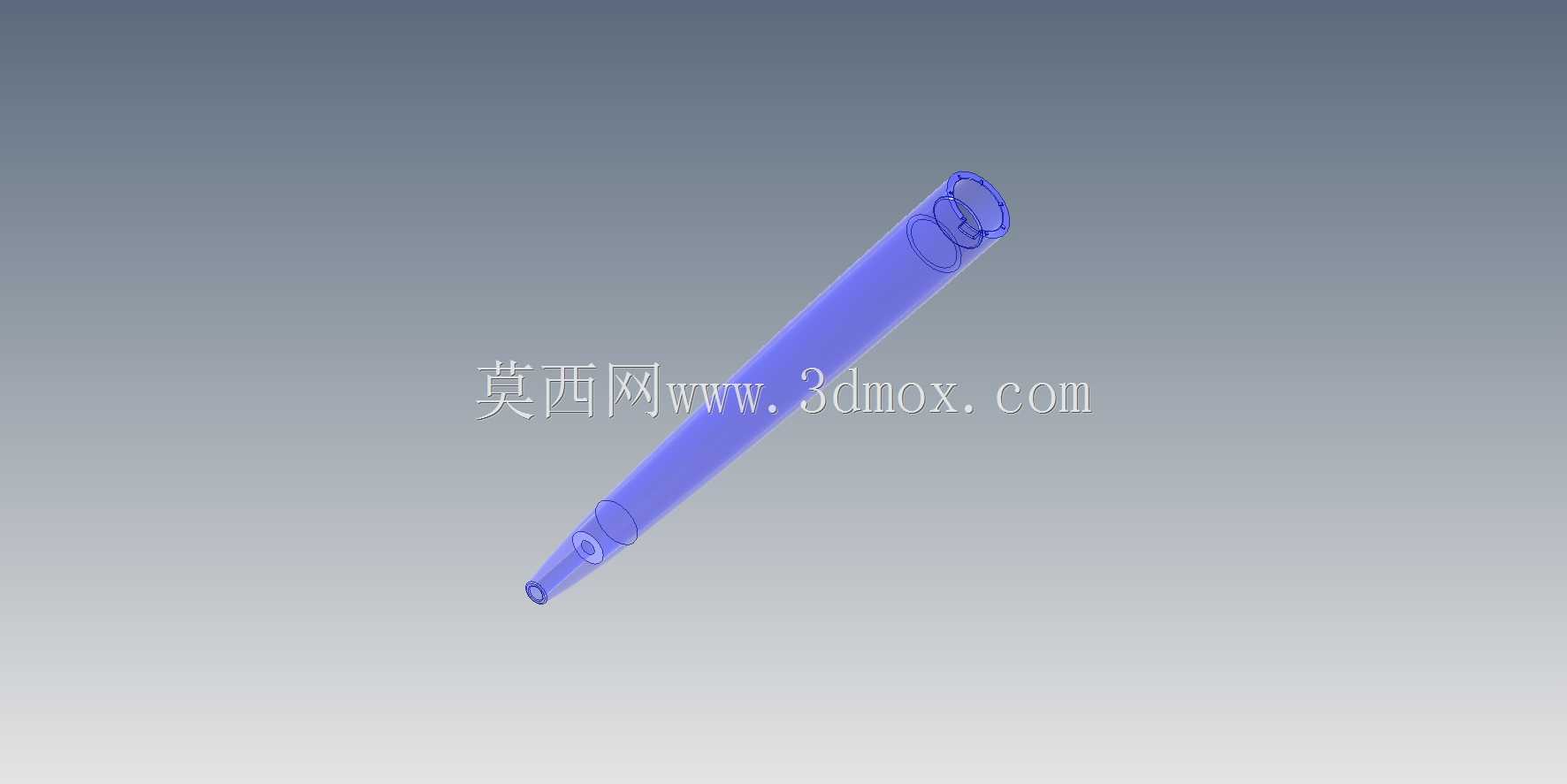

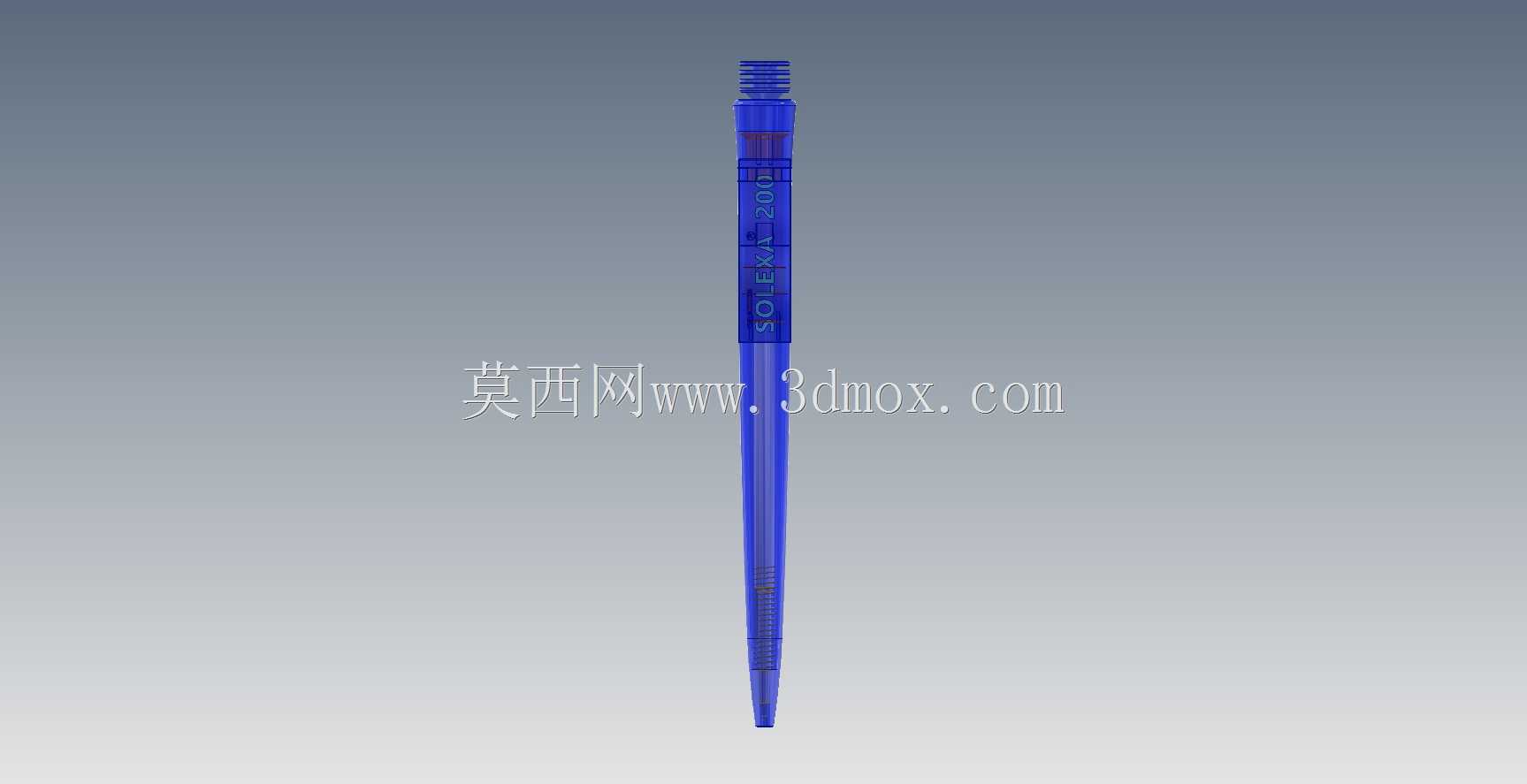

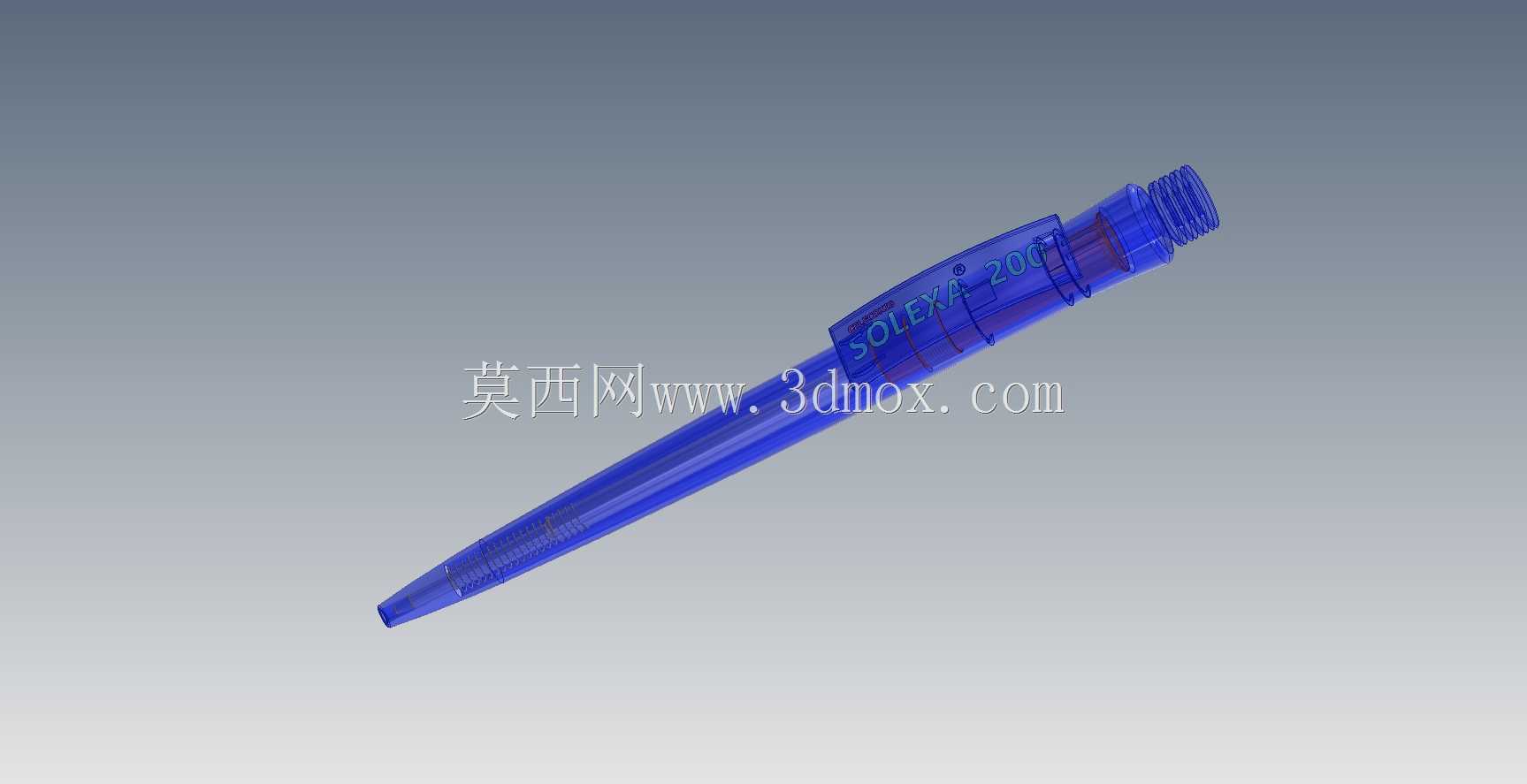

　　日常办公与学生场景中使用的按动式圆珠笔，核心结构围绕笔杆、笔芯容纳腔、按动锁定机构、笔尖防护段几个部分展开，设计时首先要匹配通用标准按动式圆珠笔芯的安装尺寸，笔芯的容纳腔内径控制在4.2mm左右，刚好适配市面主流直径4mm的弹簧与笔芯筒，避免笔芯在腔体内晃动导致书写断墨。笔身整体采用细长杆结构，总长度控制在140mm上下，握持段直径8mm，符合成年人手部握持的人机尺寸，长时间书写不会产生明显的压痕疲劳。笔身上部的按动段设计有分段式卡槽，用来和笔夹、按动帽的卡扣结构配合，装配时不需要额外粘接，依靠塑料件本身的弹性卡扣就能完成固定，减少装配工序的复杂度。透明蓝色的笔杆材质选用AS塑料，既保留足够的透明度可以观察内部笔芯的剩余墨量，

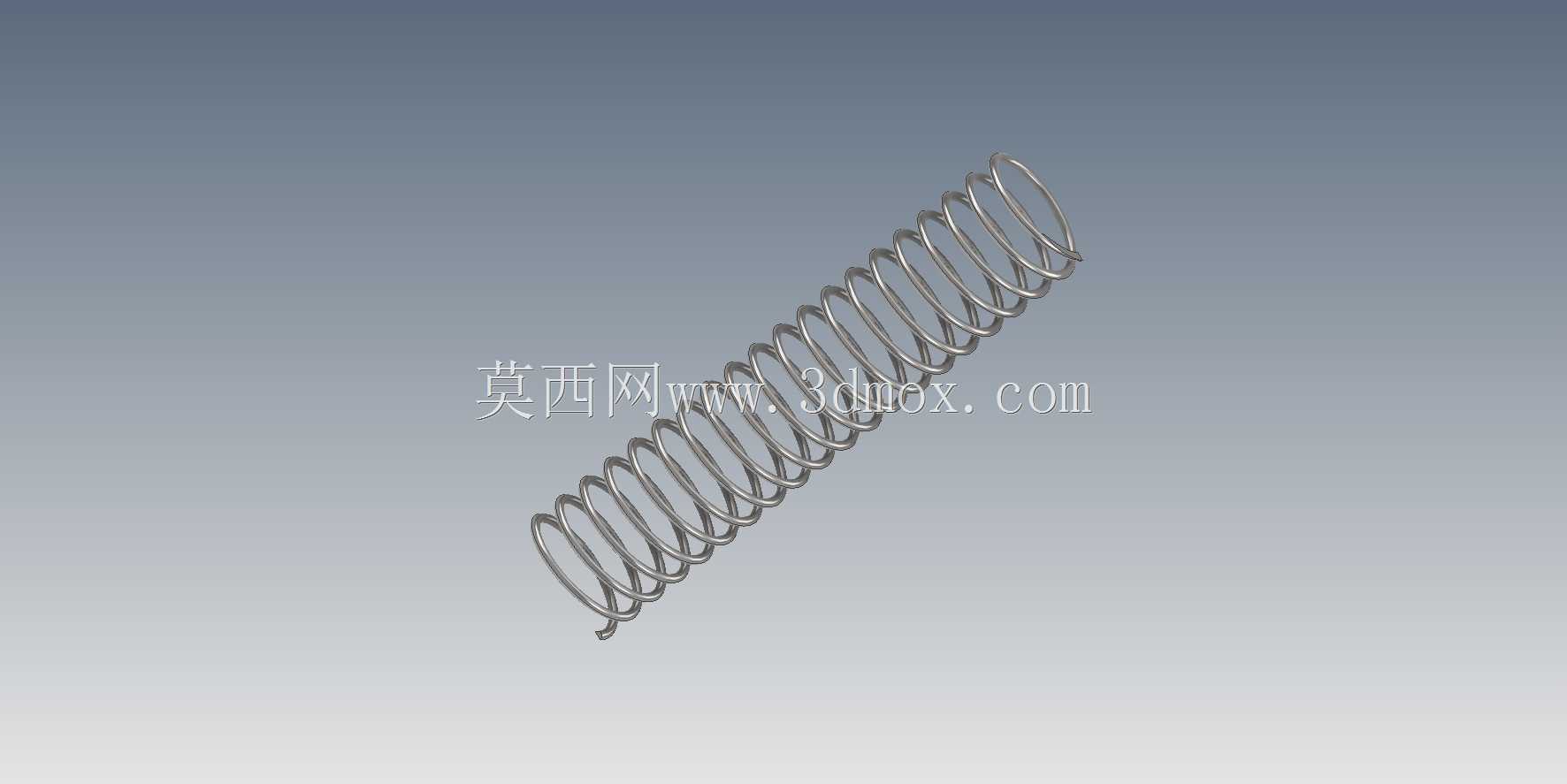

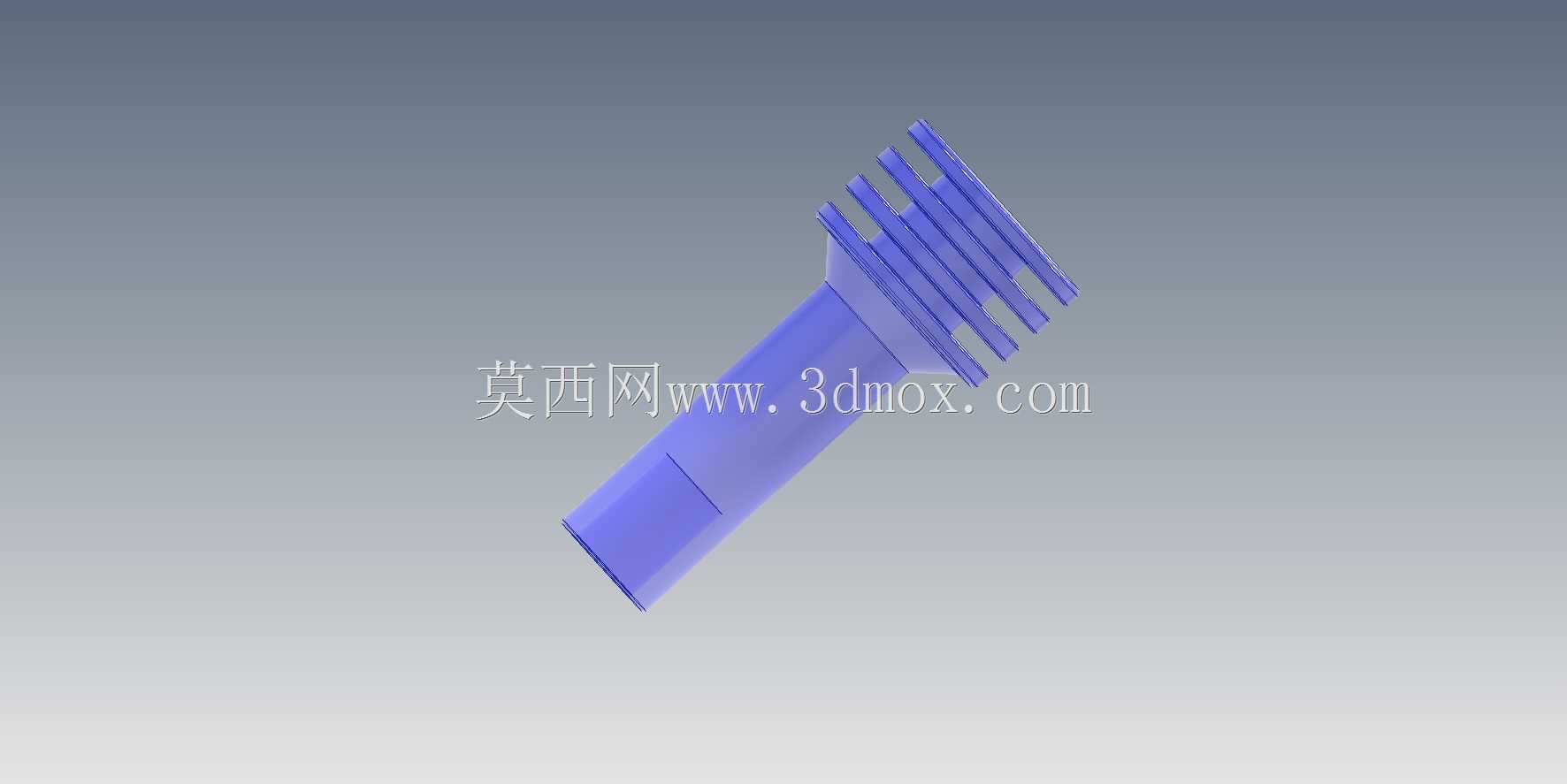

　　又比普通PS材质有更好的抗摔性能，日常从桌面高度跌落不会出现笔杆开裂的问题。笔尖位置的锥形过渡段做了1:12的锥度设计，既保证书写时笔尖有足够的视野，不会被笔杆遮挡视线，又能在笔尖回缩时完全包裹住金属笔头，避免笔尖戳脏衣物或者笔袋内部。按动机构的行程设计为4mm，刚好匹配标准笔芯的伸出长度，按动时的反馈力通过内部弹簧的线径控制在1.2N左右，按动触感清晰不会出现卡滞。笔身表面的标识区域做了0.1mm深度的凹刻处理，印刷品牌标识后不会因为日常握持摩擦导致标识脱落，凹刻的边缘做了R0.2mm的圆角处理，避免握持时硌手。结构设计时特意将笔杆的壁厚控制在1mm均匀厚度，注塑生产时不会出现缩水、翘曲的问题，进胶点设置在笔杆尾部的按动帽配合面，

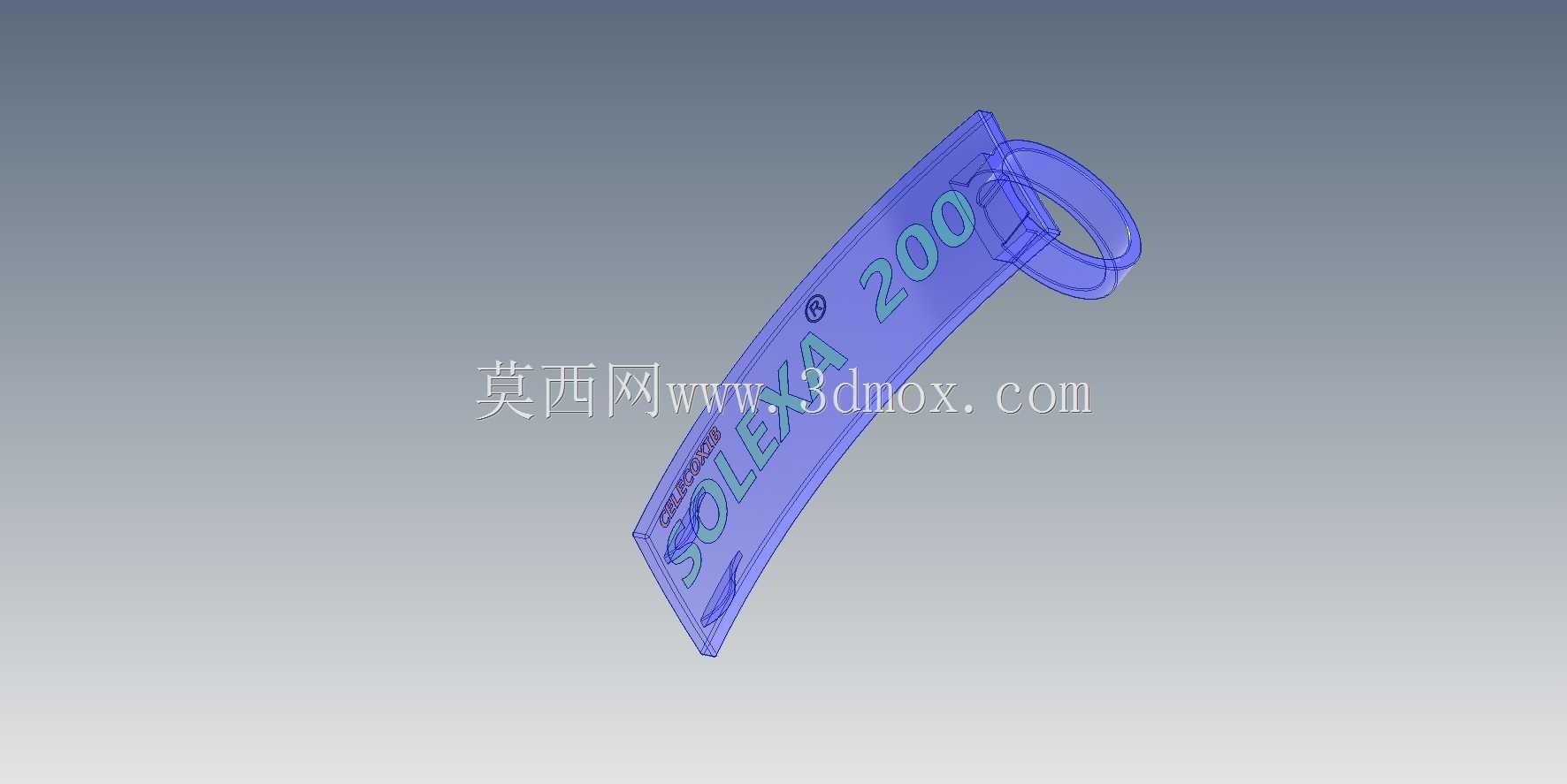

　　装配后完全隐藏进胶痕迹，不影响外观完整性。笔夹部分和笔身上部的卡槽做过盈配合，笔夹的夹持厚度设计为0.8mm到3mm的适配范围，既可以夹在薄的笔记本纸张上，也能稳固夹在厚度较大的工装口袋边缘，不会轻易滑落。内部的弹簧定位柱做了十字筋结构，既可以对弹簧做径向定位，避免弹簧歪斜导致按动卡滞，又能减少塑料的使用量，同时提升笔杆上部的结构强度，按动时不会出现笔杆变形的问题。笔尖的金属包头和笔杆的配合段设计了0.3mm的过盈量，压装后可以承受50N的轴向拉力不会脱落，日常更换笔芯拔动笔头时不会把金属包头一起拔出。整体结构没有多余的复杂零件，整笔拆解后只有笔杆、按动帽、笔夹、弹簧、笔芯、金属包头六个零件，零件数量少，装配效率高，适合大规模量产。

　　设计时也考虑了不同使用场景的适配性，笔身的重心位置设置在距离笔尖45mm的位置，刚好落在日常握持的食指和拇指位置，书写时的配重平衡更好，长时间书写手腕不容易产生酸痛感。笔杆外表面做了细微的磨砂纹理处理，表面粗糙度Ra控制在1.6μm，握持时不容易打滑，手上有少量汗液的时候也能保持稳定的握持手感，不会因为手滑导致笔从手中滑落。
